SILKBLAZE LED WINGMIRROR　取付🪞其の弐

続きですね(　-`ω-)✧

ヒーデットミラーの回路がわかりましたので
早速取り掛ります。
んでいきなりミラー薔薇薔薇〜🔧

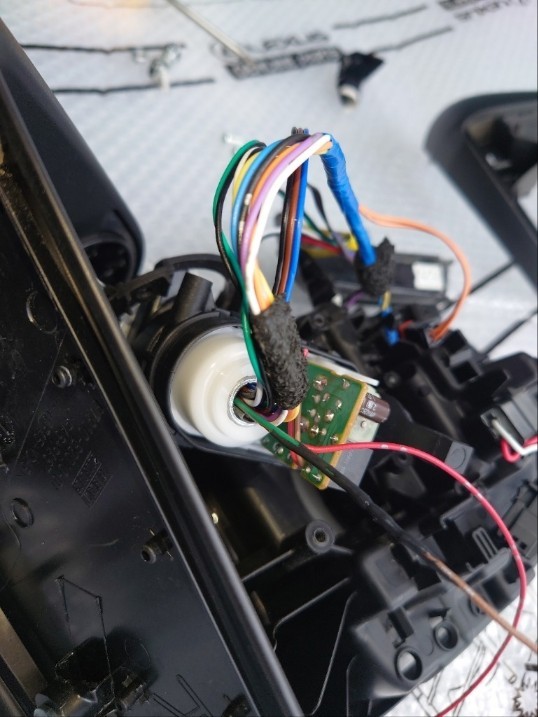

右下の方にチョロっと赤線と茶線が出ているのが追加線のヒーデットミラーの電源線とアース線になります。

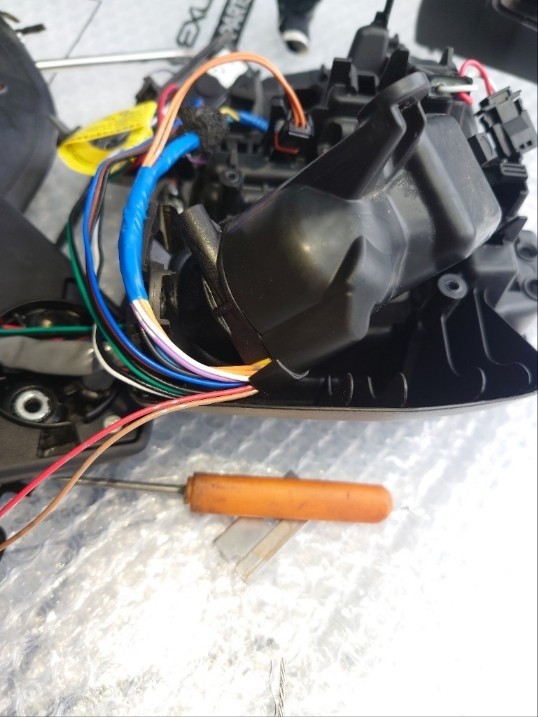

この線をミラーのモーターの軸の中を通し
純正チックに束ねます||
(･ω･)
ﾐΞΞj
ﾐiΞΞj
ꚎꚎ

束ねたら、軸のモーターの蓋を元通りにハメて
あたかも純正チックに配線を這わせて

LED WINGMIRROR裏側のヒーデットミラーのピンに取付けて鏡🪞を復元していきます。

ここからは
WINGMIRRORの配線を復元と同時に作業してくｱﾙﾈｰ🍥
点灯バターンがTRIPLEmotionだから⁉️
ウインカー線だけで4本もｱﾙﾈｰ
この線をミラー本体の表側に通して

この辺りがベストな感じ。

配線は、シーケンシャルのアクションによって異なります。
嫁車は、アクション2⃣にしたいので
赤線をウインカー（＋）の紫へ
黒線をウインカー（－）の黒へ
ハンダ付けで接続。

写真撮りわすれましたが
コネクターの➊に赤線を追加し
➎のアース線に、ヒーデットミラー回路のアース線をこれまたハンダ付け処理。

あとは外した逆の手順で
エッサホイサ復元して取付完了✨
でけたァ(๑•̀ㅁ•́๑)✧

点灯⚡確認
WINGWINGしてますねー
アクション2⃣は
シーケンシャルが
内側から外側へ流れます☆彡.。

左もいい感じ(*´艸`*)ｳﾌﾌ✨

取付けて気付いたけど、鏡🪞自体広角ミラーになっているのかな(๑°ω°๑)?
今まで視えていなかった下の方まで確認出来るようになりました。


あっ(￣▽￣)!!


ヒーデットミラーの配線は
ドア内まで来ておりました。
だもんで、ミラー内の配線ゴニョゴニョで快適仕様になりました。

もう時期また冬❄が訪れます……
ヒーデットミラーの活躍を期待しつつ

この辺で失礼いたします。
