johnny.a.k.a.uttchyの"KALEIDOSCOPIC号" [トヨタ ハリアー]

諦めた夢を再び追い求める変態

カテゴリ : 外装 > ランプ、レンズ > 取付・交換
目的チューニング・カスタム
作業DIY
難易度★★
作業時間3時間以内
作業日 : 2018年02月06日
1
〜あらすじ〜



前前前前前前前前前前前前前前回くらいのとある整備手帳で、俺はある整備を途中で諦めた。


可能性を秘めた30ハリアーならやってくれると期待を胸に、リアバンパーとラゲッジ内を外していく。


そして見つけたコネクタ。
配線ポン付け。


ディマーも変えて、全てが順調だった。



…しかし…



ディマーを捻った瞬間、無情な答えが返ってくる。







リアフォグ付かないやんけーーーー!!!!!泣



無知な俺は原因をつかむ事が出来ず。


そして諦めて辿り着いた先がポジション連動。


でも、心の何処かでは、寒冷地仕様を諦めきれなかった。


オプションではちゃんと存在しているのに、取り付けられない悔しさ。



それがある日、あっさりと解決へと誘うのであった…





kさん、感謝です。
2
諦めた夢を再び追い求める変態
〜苦悩、そして解決へ〜



ディマーを捻り、メーターにランプ表示が点くという事は、ディマーとメーター間は配線が来てて、通電もしてるっつう事かな?


これは何となく分かった。



んで、ラゲッジ内にはリアフォグ用のコネクタと配線が存在している。

配線はフロント側へと延びていた。


んで、それはヒューズやらコンピュータやらを介して、最終的にはディマーに繋がる…のかな?
よく分からないが。


ザックリ見たところ、配線は通ってそうな感じがした。

必要な配線は車内を巡っているっぽいな。


だいぶ前に、コネクタがあっても配線が途中で途切れてる事がある等、妙な噂を聞いた事があるけど、それなら最初からコネクタとか用意すんなや!期待しちまうだろ!って思った。


仮に、車の製造過程でそんな中途半端な事をしないで欲しいぜ(・ω・)






では後は何をすればリアフォグを点灯させる事が出来るのか…


その答えがようやく分かった。




それは…




それは……!




それは………!!




リレーの取り付けだったんや!!!!


…そこまで強調する程の事でもないな。笑


実際、前の整備手帳の時点で知ってたし。笑




…ただ、俺はその整備手帳の時に、とんでもない勘違いをしていたんだ。



当時、ネット徘徊で得た情報の中で…



「リレーも入れたので、メーターにもリアフォグランプ表示が点灯しました!」



…という書き方をしてる方がいて…



俺「ははーん、ランプ表示を点灯させるにはリレーを入れれば良いんだな?」


…と、リレーはその為だけのものと勘違いをしてしまったのである。


んで、前記のように、ディマーを付けて試しに捻ってみたら、ランプ表示が点灯した為……





































はいバカー。



そもそもリレーはリアフォグそのものを点灯させる為に必要なものであり、ランプ表示とは無関係なんですね〜…

リレーが無くてもランプ表示は点くって事や…



1つ、履行になりました(・ω・)




つまりだ。あの時俺は…




寒冷地用ディマーに交換しました。

一度捻ってみました。

リアフォグランプ表示が点きました。

リレーが既に刺さっていると思い込みました。

ラゲッジ開けてコネクタに専用ハーネスを付けました。

寒冷地用リフレクター付けました。

電球差し込みました。

リアフォグ点きませんでした。

?????

終わり。

死。





リレーの事を全然理解していなかった…


ほんと、自分が情けない(´Д` )





その後、リレーの差し込み場所等をひたすら探求。


みんカラのハリアー乗りの方々の整備手帳を徘徊して、ついに!



リアフォグのリレーの位置が判明したのである!


ダッシュボードの奥、というヒントは前々から知っていたが、覗いてもどれなのかが分からない。


ただ言えるのは、超絶分かりづらい配線図で記載されているリレーボックスの位置は、あながち間違っちゃいないという事だ。






ごちゃごちゃ話しましたが、ダッシュボードを外します。笑
3
諦めた夢を再び追い求める変態

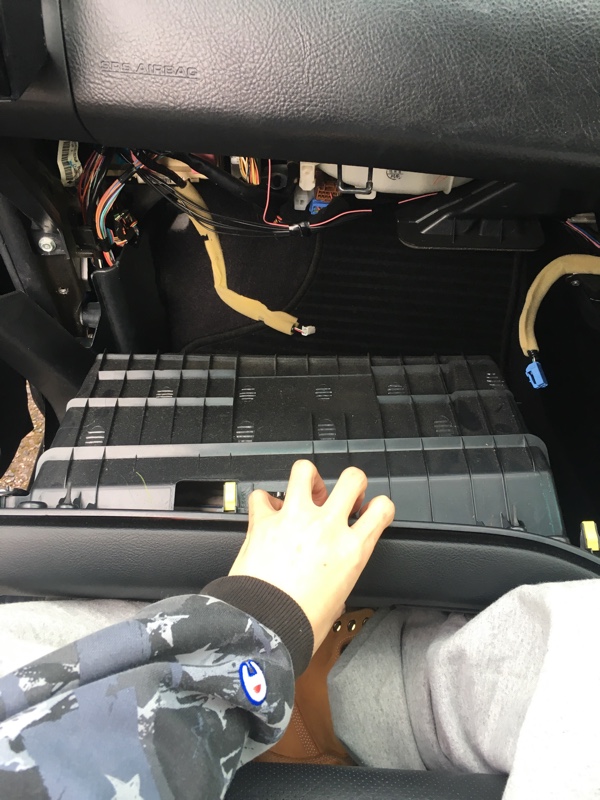

アグレッシブに覗き込むと…


いたぁーーーー!!!



首も…



痛ぁーーーーー!!!



奥に見える青いリレーが刺さっている黒いボックスがそうです。

丁度助手席側ダッシュボードの真下らへん。

こりゃあ大発見^_^



ただ物凄く変な位置にある為、手が入るか心配だ…


手の入れ方等も書いてあったので、その通りにやってみる。


手前のヒューズボックスの真裏から入れるそうだ。


腕が千切れる勢いだぜ…



まずはリアフォグ用リレーが刺さっているかを調べてみる。


このボックスは差し込み口が全部で3つ。



手前に既に刺さっているやつは…何のリレーだか忘れた。笑



奥がミラーヒーター用。
刺さってないけど、今後どうしよーかなー。



んで、真ん中がリアフォグ用!
当然ながら、刺さっていなかった。

ですよね〜…




そうと分かれば!
前回買っていた低背リレーを渾身の力でぶっ刺す!


手応え有り!




…時が動き出した感じがした( ̄ー ̄)




上手く行って良かった…



この日はリレーをぶっ刺すのに全パワーを使い果たした為、後の作業は後日に回す事にした。


てか準備せねば!








次回…

超・計画的犯行が始まる…

イイね!0件






入札多数の人気商品!



関連整備ピックアップ

リアウインカーLED化

難易度:

ワンオフ・デイライトファイナル

難易度: ★★★

ウェルカムランプLED化

難易度:

60ハリアー専用 デイライトユニット

難易度: ★★

ヘッドライト曇り取り

難易度:

3連ヘッド→レクサスヘッド

難易度:

関連リンク

この記事へのコメント

2018/02/06 12:43:58
コメントして頂きありがとうございます。
自分もまさかとは思って探したホントにそこにリレーあるんですよね(^-^;
取り付けも大変だったと思います。
寒冷地用の配線あったり無かったりっていう車でミラーヒーターはそもそもが寒冷地の配線が非寒冷地車入って無いっていう話で、配線加工しないと無理だよっとディーラーに教えてもらいました。
半ば諦めてます(笑)
コメントへの返答
2018/02/06 23:19:32
コメントありがとうございます。

リアフォグの件は無事に完了致しました。
どうもありがとうございました。

僕も整備手帳を見てミラーヒーターが欲しくなりました。

リレーの配置もバッチリですからね。笑

が、やはり配線の問題があるようで、見る限りだと多くの方々も配線の追加等でかなり苦戦をしているようです…

まだ下調べはしておりませんが、僕のハリアーも配線が無いかと思われます。

配線加工はかなり苦手分野なので、やるとするならショップ作業になってしまうかと…


でも頑張って、何となく抗ってみたいと思います。笑
