2018年05月10日

ZE1リーフ メータパネル電池残量とLeaf Spy SOCとの関係

ZE1リーフ メータパネル電池残量とLeaf Spy SOCとの関係 ZE1リーフのメータパネルで表示される電池残量とLeaf Spyで表示されるSOCの関係を調べてみました。

ちょっと納得の行く結果ではありませんが、現在の結果を報告します。

ちなみにこの写真は同じタイミングでの電池残量とSOCの値ではありません。

まず、ZE0リーフについては、価格.comのクチコミ掲示板にて「バッテリー残量警告について」という情報を見つけました。
この中に「画面表示のSOC(X)とLEAF SPYのSOC(Y)の関係がY=60+(X-60)*0.9とすると」との記載があります。
ZE0の24kWh版と30kWh版のどちらかは不明ですが式を単純化すれば Y = 0.9 * X + 6 の式の関係のようです。

ZE1ではどうかというと、先日100%充電した際のSOCが97.8%でした。
その後、11%で充電したのですが、その際のSOCが19.5%でした。

単純にこれだけで計算すると Y = 0.879775 * X + 9.822472 になります。
小数点以下2桁で丸めて

Y = 0.88 * Y + 9.82

で、よかろうかと思いきや…

手元に残っているいくつかの写真とスクリーンショットをもとに計算を確かめてみると誤差が大きすぎます。

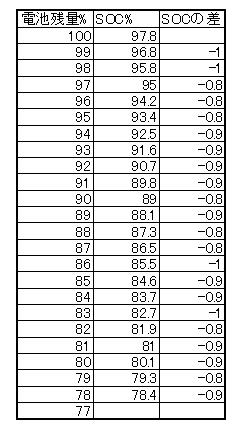

試しに100%から78%までの1%毎の変化を記録してみました。
メータパネルで表示される電池残量が変化した際にLeaf Spy画面のスクリーンショットを撮った結果です。

3列目は一つ前の電池残量%のSOCとの差になります。
電池残量が変化した直後すぐなので、実際には99.9999%とかの際のSOCの値かもしれないですが、100%以外はどれも近いタイミングなので電池残量1%の変化時のSOCの値として考えることができる筈です。

ZE0では60%で双方の値がクロスするのかな、ZE1では81%でクロスします。

しかし、0.8~1.0に値がばらつくってどういう…

先日も一度書きましたが、ログ記録に残っているSOCの値って、小数点以下は4桁あり、Leaf Spyの画面上では小数点以下1桁で表示されています。内部の分解能は0.0001なのでこのばらつきは理解し難いです。

とはいえ、とりあえず先の式で誤差ありまくりですが、だいたいの電池残量とSOCの関係になります。

う~ん、納得できない。
ブログ一覧 | リーフ:電費やLeaf Spyなどの話題 | クルマ
Posted at 2018/05/10 05:06:25

イイね!0件



今、あなたにおすすめ

関連記事

Leaf Spy Pro アップデ ...
nop_allさん

スタジアム往復のLeaf Spyロ ...
nop_allさん

リーフ君 モーター出力制限中w
ttrkameさん

100%普通充電からのLeaf S ...
nop_allさん

SOC40%で60km走行可能表示
なみもりさん

EVマネージャーのSOCの値
KAKUさん

この記事へのコメント

2018/05/10 08:55:07
自分の30kWhリーフの場合、リーフスパイSOC50%とパネル残量50%とほぼ同じです。リーフスパイの最大Gidsの値をパネル残量100%時のGidsに設定(自分のリーフ363Gids)で50%の各値が一致しています。
バッテリーの劣化でGids50%時のパネル残量やSOCは多く表示されるようになるはずですが、現在の状況は一致しているので電池の劣化はほとんどない状態と考えています。
コメントへの返答
2018/05/10 23:38:54
50%で各値一致ですか、ふむ。
みんからで探してみたら、24kWhリーフのKAKUさんの記事を見つけました。
https://minkara.carview.co.jp/userid/247335/blog/37437753/

記事中の充電率%とSOC%の相関グラフを見ると、KAKUさんの24kWhでは75%で一致しているようですね。
とすると価格.comのクチコミ掲示板の60%で一致している人とは違うということに…。はて?

24kWh、30kWh、40kWhでそれぞれ、初期の一致点は一緒ではないかもしれないですね。
ただ、劣化により一致点が下がってくるということは言えるのかな?
例えば、40kWhの自分の今は81%でSOCとパネル残量が一致するけど、劣化すると75%とか70%に下がってくるとか。
う~ん、SOHやSOC、パネル残量がどのように算出されているか知りたいですね。
