GD リアディフーザー取り付け

GD リアディフーザー取り付け 久しぶりのブログです。
投稿の仕方を忘れちゃいそうです(笑)

さて、今回はGDBのリアディフーザーをGDAに取り付けます。
落札した商品はには、後ろ側の取り付けステーしか付いてきませんでしたので前側は、例のごとく自作することになりました。

後ろのステー取り付けは、車両に専用の穴が開いていますのでもちろん何ら加工なく6㎜のボルトで装着完了です。



前側は「ステーが付くんだろうな・・」的な穴どころか「どんなステーを付けたらディフーザーの取り付け穴に合うんだ??」って感じで全くスペースがありません。
そこで、想像に任せながらステーを作ってみましたので参考になるかどうか・・(笑)

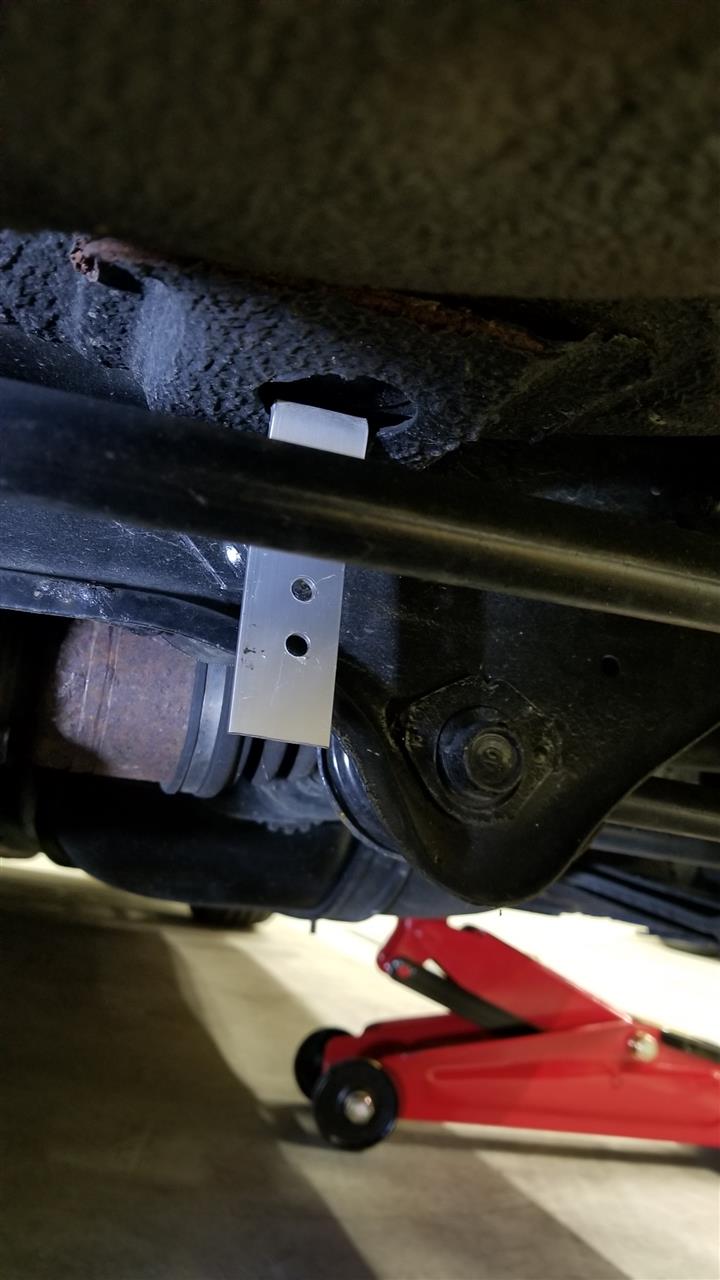

1つ目のステー
写真中央より少し左上に丸い穴があります。
そこに引っ掛けるようなステーを作ります。




これで進行方向右側は引っ掛けるだけで落ちることはありません。

次に進行方向に対して左側ですがスペアタイヤスペースの下になって周りにはなーんもないので穴あけ加工で強行手段に出ます。
ディフーザー本体を仮固定して取り付け穴にセンターポンチを突っ込んで一発たたきます!
強くしてはいけません!位置がわかる程度です。
次にスペアタイヤを降ろして先ほどのセンターポンチが車内からはニキビ程度に出ていますのでそこから8cm程離れた場所に2ヵ所6㎜の穴を開けてステーの固定用に使います。

で、2つ目のステーとしてできたのがコレ↓




皿付きナットをマスキングテープでステーにくっつけて動かなくしておきます。
ディフーザーを取り付けて後ろ側の固定ボルトは仮締めにしてディフーザー固定穴から6㎜のボルトをナットを押さないようにそ~っとそ~っと締めていきます。
手の感覚に締まる感じが分かったら後ろの取り付けボルトを本締めして先ほどの6㎜のボルトをほんじめして完了です。



ステーの長さを間違えると垂れさがったり傾いたりガタついたりしますので上では述べませんでしたが面倒でも2度3度とディフーザーを付けたり外したりを繰り返し測った数値より1~2㎜控えるくらいがコツのような気がします。

とは言いながら今回は1発勝負でしたけどね(笑)

ではまた!
