EVCヘッドユニット・ブラケット、その後。

ヘッドブラケットの続編です。

当初の予定は、アルミ合金をベンダーで精密板金加工を行う予定でしたが、

「構造的にはワイヤーカットでも加工可能で、その方が精度が高く、場合によっては安価かもしれない」

という事で、ワイヤーカット工法でも検討してみます。

ワイヤーカットにすると、薄板加工はしなりが出る事があるので、厚みを3㎜にアップ。

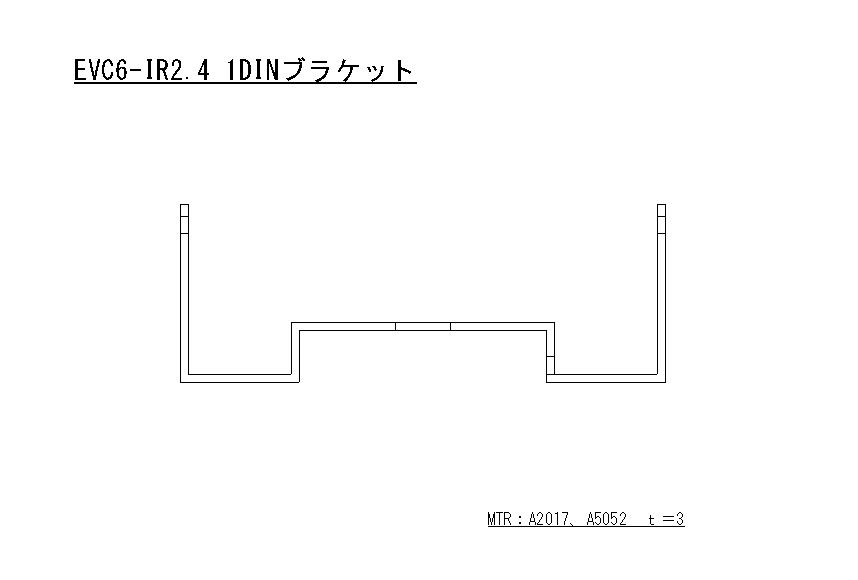

alt


ワイヤーカットだと、丸穴、角穴はあまり関係ないので、PCのPCIスロットのブラケットに付いていたUSBコネクタを再利用します(丸形USBコネクタも地味に高い;^_^A)。

alt


ベンダーには掛けないので、曲げ加工は無くなり、曲げRは無し。

表面処理は、アルミの塗装も地味?に難易度が高い上に、試作のアルマイトで割と安価に出来そうなので、カラー・アルマイト処理を行います。色は私の好きな赤。

ワイヤーカットは角が鋭利になり、アルマイトが乗り難くなったり剥げたりするので、硬質アルマイトの場合は糸面(20~50μで0.2~0.3R程度)が必要になるでしょう。

使用アルミ合金ですが、A2017でも歩留まりの点(先方の都合)で問題なさそうなので、2017で行きます。

A6000系、7000系は、アルマイトが乗り難いので却下(そんなに強度は不要)。


ブラケットが出来るまで、市販の金折でヘッドユニットBOXにEVCのディスプレィを固定してみました↓

alt


しかし、高さは狙ったようにピッタリ(笑)

右側のポッカリ穴は、カラーPET板を切断して埋める予定。せいぜい年明けまでの短い命?だけど・・・・(爆)
