実は20日の作業。。。それも終盤。。。

エンジンを組み上げてマフラーを取り付ける最終段階でした。

バキッ！！とな　ギャー！ε=ε=(*ﾉ>Д<)ﾉ

そう。。。画像見てわかりますよね～｡ﾟ(ﾟ´Д｀ﾟ)ﾟ｡

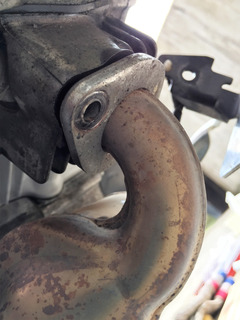

排気ポート直付けのマフラースタッドボルトを折ってしまいました(T_T)

見てのとおり、フランジもひん曲がるぐらいの馬鹿トルクを掛けてしまった結果耐え切れなくなったスタッドボルトが折れたんですよね～

寝太郎は締め付け作業時には２～３本のトルクレンチを駆使して作業をしております。

じゃ～なんで折ったの？？？
そう思いますよね？

寝太郎も一瞬頭が白くなりました。。。
でも、すぐにハッ！と気が付きましたよ～

マフラー関係の締め付けトルクは、本体側が36N・mで、スタッドボルト側は10N・mなんです。
実はボ～ッとして本体（スイングアーム部）に取り付けるナットを締め付けたトルクレンチでそのままマフラースタッドボルトを締めておりました。

そりゃ～耐えれる訳はありませんよね～＿|￣|○

でも、片側は折れないで36N・mでカチッと首振りましたけどね（爆）
ま～片側は効いているし試しにエンジン始動するぐらいなら大丈夫だべ～とエンジンスタートしてガチガチと異音だらけになったもんですからＷパンチだったんです～(ﾉД`)



22日火曜日。。。夏休みをいただき龍太♂君の散歩を終えた９時頃から作業を開始しました。

20日日曜日の作業の疲れや前日の職場の飲み会での胃腸の疲れで体調がよろしくありませんが、この作業をクリアしないとカブ太君の原付２種化は水泡と化します（大げさです。。。爆）

初めから作業工賃出して近所のカブ八さんの所で組んでもらった方が結果的に安上がりだったかも。。。と思い始めたら居ても立っても居られません。

エンジン下部の作業スペース確保のため（腰が痛いんで少しでも）、センタースタンドの下にコンクリートブロックを置いて作業することにしました。



日曜日の夜、落ち込みながら一人反省会。。。
ネットで情報収集してみると結構似たようなシチュエーションに行き当ります。

①ピストンの首振り（ピストンの組み付け失敗による）によるシリンダー内部へのヒット音
②タペット調整失敗
③圧縮上死点をしっかりと取っていないでカムを組んだ（排気上死点など）ため、肝心の圧縮上死点でロッカーアームとバルブとのクリアランスがでかくなっている。

この３つに絞れるかな～と。。。
なのでもう一度エンジンをバラしながらしっかりとチェックを行ってみました。

まずは、最悪のケースである①ですが。。。

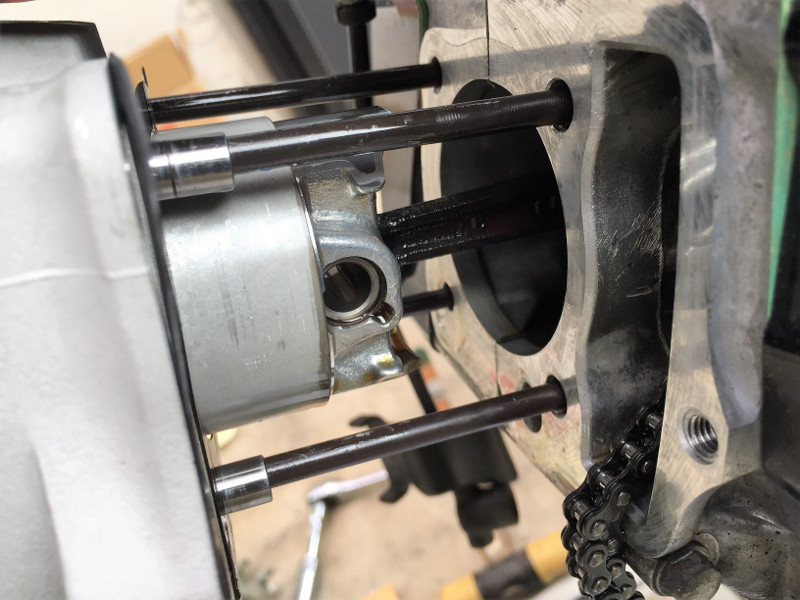

画像のとおり、ピストン両側のサークリップもしっかりと嵌っていてピストンピンも抜けてません。。。ホッ。。。ε-(´∀｀*)ﾎｯ



ピストンヘッドの汚れは燃焼したためのスラッジ等なので問題ありません。
そしてシリンダー内部もガチガチ言いながらも走行数百ｍなので綺麗です。。。ホッ。。。ε-(´∀｀*)ﾎｯ

そうなると。。。
もう一度カムを抜き取り、しっかりカム山の向きを意識しながら挿入してみますかね～

今回はタペットアジャストスクリューは抜き取らないでやってみました。
むか～しエンジンバラして組んだ時、カムは上部のポンチ穴が目印だったことを思い出しましたよ～確認したらしっかりと打ってありました。

今度はちゃんと確認しながらカムを挿入し、圧縮上死点でタペット調整を行いました。(実際、隙間がとんでもなく大きかったんでビックリしましたよ～(*ﾟдﾟ*)）

圧縮上死点でカム山がピストン側に向いていれば可動範囲が出ます。
前回の様な可動範囲が無い状態にはなりません。
圧縮上死点ではカム山がピストン側を向いている（バルブにカムが当っていない→INもOUTもバルブは全閉）です。
じゃないと圧縮が弱いので爆発力も弱くなります。

となると。。。

全く逆にカムを組んでいた事になりますな(；・∀・)
そう、排気上死点でカムを組んでましたね～こりゃ～Σ(ﾟДﾟ；ｴｰｯ!
排気上死点では排気バルブが全開になるのでここでタペット調整すると圧縮上死点ではバルブがフリー状態o(`･д･´)oｳﾝ!!
いやはやこのまま乗っていたらエンジン壊すとこでした～ヽ(`Д´)ﾉ



実は20日日曜日の作業終了後、失敗に打ちひしがれながら色々と手を打ってたんですね～

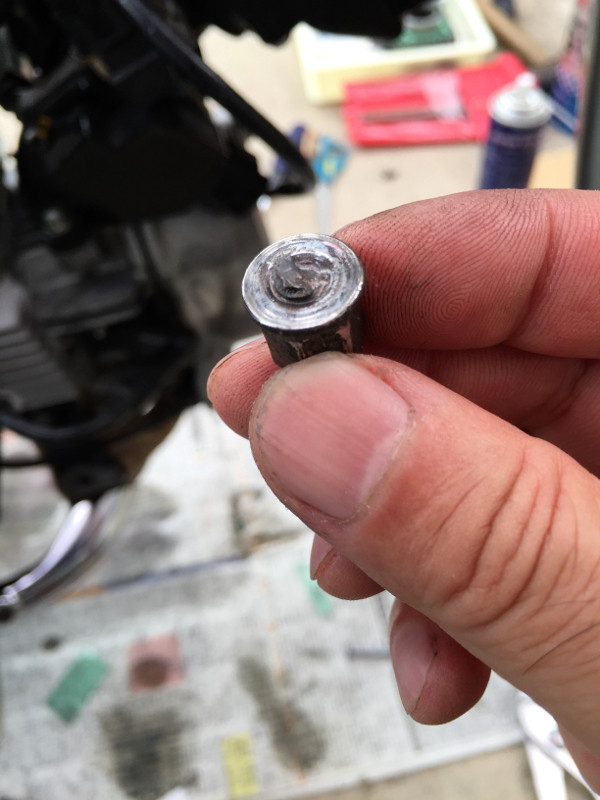

折ったスタッドボルトやら傷つけたノックピン、そしてねじ切ったフランジキャップのスペアをポチッとしてましたが、なんとか作業中に届きました！

結果的にはノックピンはエンジンスタッドボルトのねじ山を通す事ができず残念ながらまたまた再使用してエンジン組み上げちゃいましたけどね（爆）

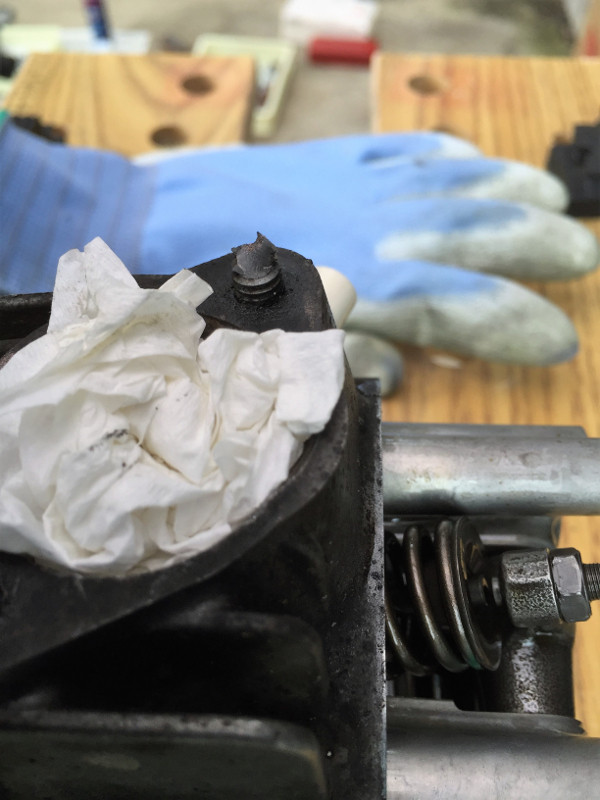

ハイカムの組み直しをしたんで、シリンダーヘッドを裏返し、折れたスタッドボルトの状況を確認したら。。。

な～んだ～頭出てるじゃ～ん(￣ー￣)ﾆﾔﾘ

寝太郎でもなんとかなるんじゃね？？？
と、ニンマリ。。。そうとなれば必要な工具を買いに近所のホームセンターにエクス君でゴー！！



ホームセンターに出かけたついでに市役所にも。。。



ふふふふふ。。。まだボアアップが完成していないのにね～( ﾟω^　)b
原付１種→２種への登録変更ですが、一旦廃車登録をして新たに新規登録を行います。

その際にもう一つ、改造申請書を書かなければ行けません。
様式は税務課にありますが、改造内容（今回はボアアップ）を排気量がどう変わったか詳細に書かなければなりません。

また、何処のボアアップキット（仕様も）を購入したかも書かねばならないし、取付したバイク屋も書かねばなりません。
ま～寝太郎はDIYなので自分で取付したと説明しましたが。。。
こうして３種類の書類に記入し10分程度で名前が呼ばれ、めでたく原付２種ナンバーが交付になりましたヽ(^o^)丿



折角原付２種の登録を終え、黄色ナンバーもらって来たんで、さっさと取り付けちゃいました(*^o^*)



え～～～～～～実は。。。
買って来たタガネでショックドライバーのガイドを作ろうと試みましたが、タガネが負けましたΣ(ﾟДﾟ；ｴｰｯ!

流石に焼きが入っているせいか溝ができません。
保険のために買って来たネジザウルスでもビクともしません。
こりゃ～無理せずに餅は餅屋だべな～:(；ﾞﾟ'ωﾟ'):

と言う事で、近所のカブ屋カブ八さんのショップにシリンダーヘッドを抱えて飛び込みました（爆）

カブ八さん曰く。。。
『やはり焼き入っている所なんで炙って熱膨張させながら色々とやってみるしかないな～こりゃ～難儀するね～２、３日下さい。』だってヾ(-ε-; )ォィォィ

確かにカブ八さんのブログを見ても、お得意さんのカブの４速化やイベント準備で忙しそうなんでお任せして帰宅しました。

あ～あ～折角夏休み取ってチャレンジしたんだけどな～今日は15時前で終了だな～まっ仕方ないよね～雨も結構強く降って来てるし、カーポートの下とはいえ横からの吹き込みで若干濡れながら作業してたしね( ´Д｀)=3

と今日の作業は諦めてさっさと後片付けして家の中で一休みしていたら、カブ八さんから電話が来たじゃないですか(*ﾟдﾟ*)

カブ八さん。。。
『スタッドボルト抜けましたよ！！取りに来て下さ～い』

どうせ今日の物になんないしな～でも忙しい中頑張ってくれたカブ八さんに御礼も伝えたいしと速攻でカブ屋さんに向かいました。
カブ八さん、本当にありがとうございま～すm(_ _)m

もちろんお金は掛りましたが、無理して更に傷口を広げたらもっと手間や時間、そして出費が嵩んでしまったかもしれませんので逆に忙しい中すぐに対応してくださって感謝感激でありますm(_ _)m
これからも何かあるたび足しげく？通わせていただきますね（爆）

画像は残っているスタッドボルトにダブルナットをかけて抜き取ろうとしている所です。

何故か。。。

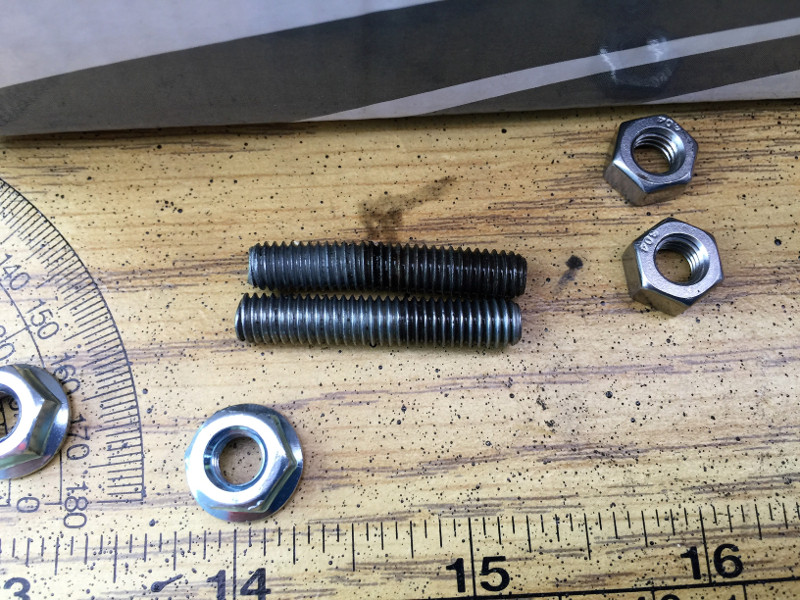

このとおり残っていたスタッドボルトが曲がってしまってました（汗）
馬鹿トルクで締め込んだせいでしょうね～（；^ω^）

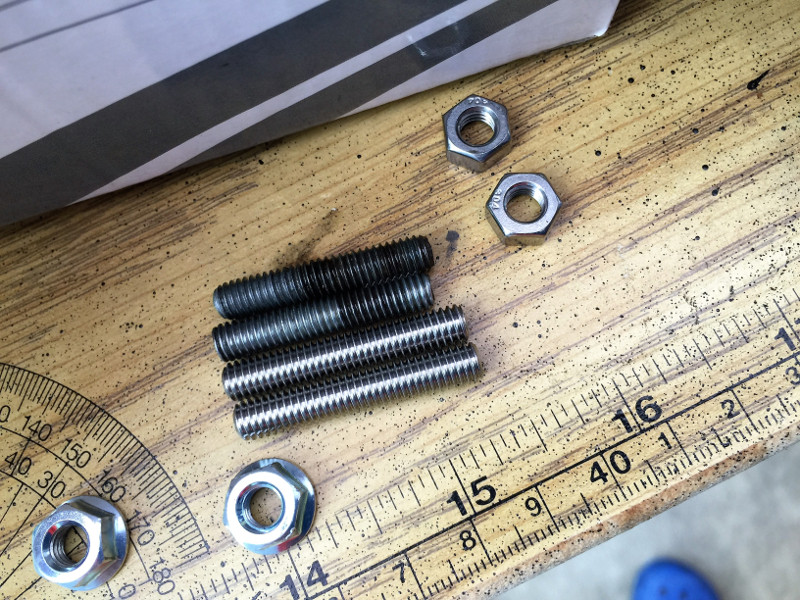

※比較のため、カブ八さんが提供してくれたスタッドボルトを並べてみました。。。



購入したマフラースタッドボルトはPOSH製で素材がステンレスです。
なのでかじり防止にしかりとアンチシーズを塗り込んで取り付けます。

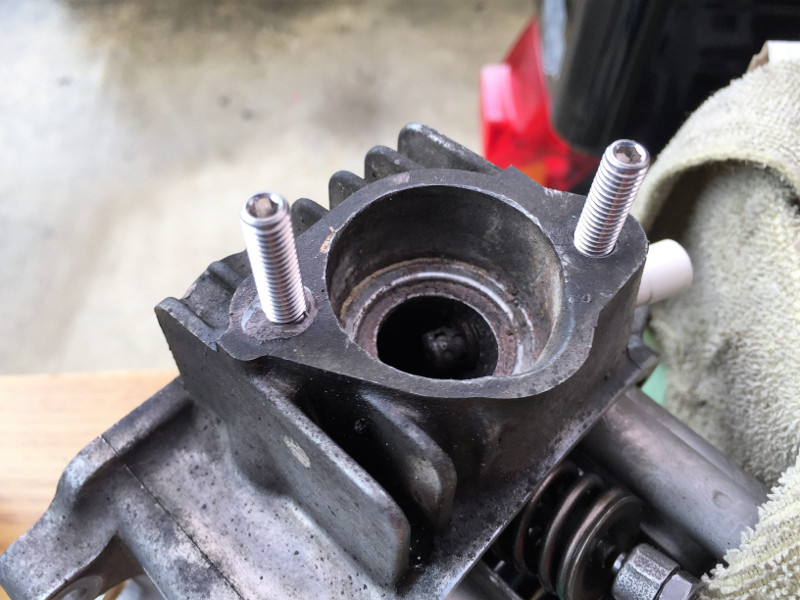

新しいスタッドボルトはヘックスレンチで締め込みができるタイプなのでいちいちダブルナットをかけなくても取付けや取外しができるのが気に入りました。

が。。。カブ八さんが言っていたとおり、バーナーであぶったせいかシリンダーヘッド側のねじ山が緩くなってしまいました(；´Д｀)

ま～なんとかなるでしょ。。。たぶん。。。



ハイ！なんとかなりました(*^▽^*)
О２センサー側のスタッドボルト（今回緩くなった方）がО２センサーのソケットまで貫通してましたね～
なので、そこまでスタッドボルトを締め込まず、キャップボルトでマフラーフランジを締め込む感じで取り付けました。

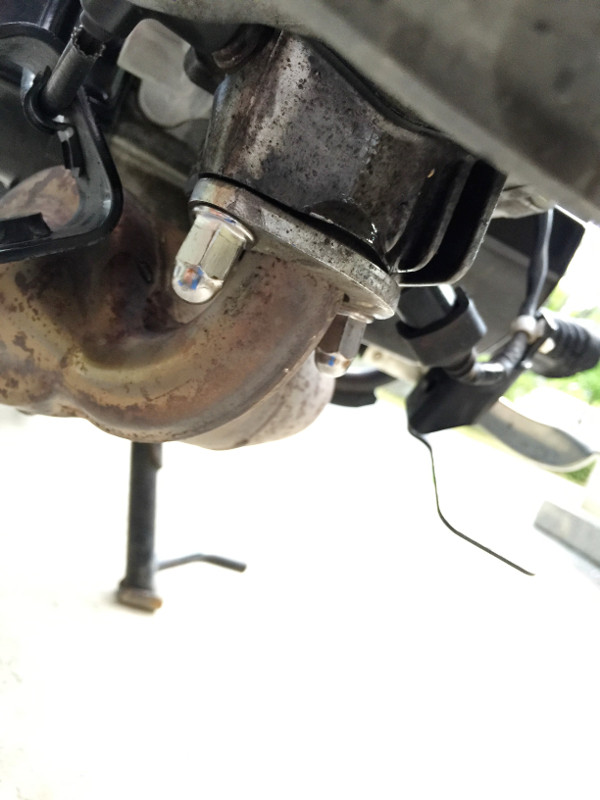

今回は気を付けながら10N・mで締め込んで作業終了です！



カブ屋さんから帰宅後、いったん消えかかっていたカスタム魂に再点火しちゃいましたんでドタバタとエンジンを組み上げ、マフラーまで取り付けました(*^^)v

さ～てこれでガチガチ音が消えてくれてれば恩の時ですが。。。
うお～～～～～やった～いつものカブサウンドが復活しました！！
若干のタペット音こそあれどガチガチ音は消え、エンジンサウンドが心なしか図太くなった様に聞こえますね～o(`･д･´)oｳﾝ!!

そして、交換したエアフィルターからの吸気音が猛々しいったら（爆）
もちろん近所を１周しましたが、全く別物に生まれ変わりました！
数百ｍ走っただけでわかるぐらいですから相当のもんです。

いや～やって良かった～(∩´∀`)∩バンザーイ

あと残るは強化クラッチと強化オイルポンプの取り付けですね(^^)b
な～んてまたまた色々と失敗しながらも週末に取り付けちゃいましたんで引き続きブログupして行きますね～ﾙﾝ♪ ((o'∀'o)) ﾙﾝ♪

まだまだつづくよ～

そう言えば，６月上旬に金ケ崎のマラソン大会に乗って行ったのが長距離乗った最後だったな～
ちょいちょいと足代わりには乗りましたが。。。
と言う事は，約３か月まともにハンドル握ってなかったね(^0^;)

ガソリンも６月上旬に満タンにして以来だけどまだ半分以上あるしヾ(-ε-; )ォィォィ

最近は７月中旬に納車したＤＪデミオばかり乗ってましたが，こうして改めてエクストレイルに乗ってみると。。。やっぱり運転し易いし疲れないよね( *'∀')bナイス

オルガンペダル式アクセルの適度な重さとエクストレイルに比べれば太めのステアリングを握った感じ，ドライバーズシート周辺の造形等アドレナリンが高まってくるのがデミオ君ですし，最近初期慣らしを終えてからは，マツダの売りである zoom zoomがビンビンと伝わって来て本当に楽しいよね～と思える様になりましたが。。。

安心して，リラックスして冷静さをキープして安全運転ができるのはズバリ！エクストレイルです(*^^)v

これは乗っている人間しかわからないよね～(ﾟдﾟ)(｡_｡)(ﾟдﾟ)(｡_｡) ｳﾝｳﾝ
マジでいいクルマだと思います(｡･ω･)ﾉ '`ィ

実は，テレビのキャンセラーはエーモンのスイッチとコンパクトリレーを使い，DIYで作成しちゃったんでＤＶＤでワム！やアバの洋楽懐メロをバックに快適な通勤を楽しめました( *'д')bｲｲ!!
エーモンのスイッチはLEDをオレンジに打ち換えてますし，ちょいと改造をしてイルミの光量変化をディマーで変化するようにしています。
それについては，また後ほどお金が掛からない自作テレビキャンセラーと一緒に整備手帳で紹介させていただきますね( ﾟω^　)b

今日は１日中雨でした(;´Д｀)ﾊｧﾊｧ
日頃の通勤はカブ太君なので，雨の日しかこうして乗れませんけどね( ´Д｀)=3
でも，冬場はエクストレイルの独擅場ですから＼(^o^)／

20日日曜日のお話の続きです。。。
ボアアップ対応シリンダー＆ピストン＆ハイカムを組み込んではみたもののエンジン始動と共に結構激しいガチガチ音が鳴り出しました(;ﾟロﾟ)

エンジンは原因究明しながらバラシして組み直しするしかないな～と思い直しましたが、時間はまだ15時頃。。。作業を終えるには勿体ない時間です。。。

落ち込んでいても仕方ないですもんね( ﾟω^　)b
ボアアップキットに含まれて来たパーツはまだまだあるんで少しでも作業を進める事にしました(*^^)v

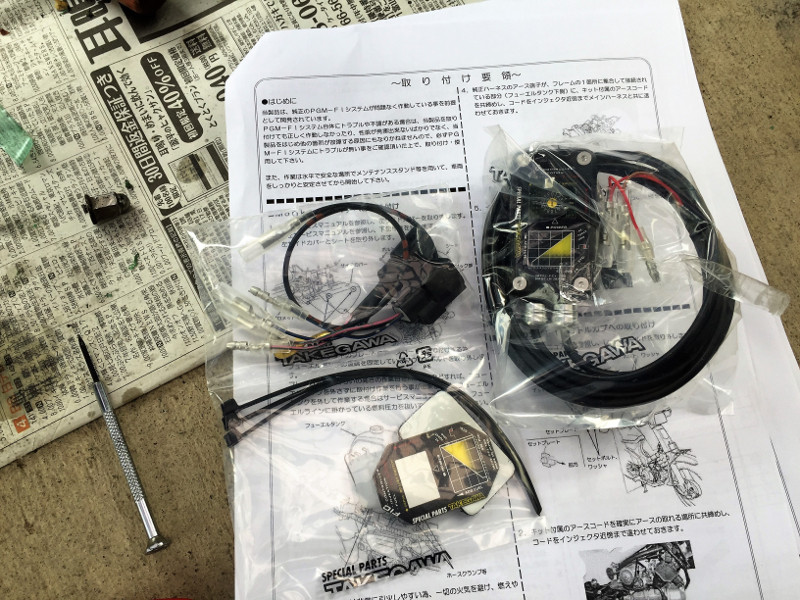

キットに含まれて来たパーツは、純正スロットルボディ用のエアフィルターキットとFIコントローラーキット、そして16Tのドライブスプロケットです(^^)b

画像は純正エアクリーナーボックスですが、まさに信頼性の証です。。。
これぐらいガードが厚いからこそどんな過酷な条件でも走破できるのがスーパーカブたる所以です。

でも、パワーアップだけ考えれば（言い換えれば多少耐久性には目をつぶって。。。爆）吸気抵抗を少なくし大量の空気を取り込む事がいい燃焼効率を生む事に繋がります。

FIコントローラーはそのままですね～
純正のノーマルECU（Fuel Injection車ですから～）にこのコントローラーを介して燃料を増量してやろうって算段です。
なので電装系の燃調カスタムになりますかね(^^)b

そして、エンジンの出力向上（パワーアップ）に伴い純正の13Tドライブスプロケットでは更に吹け切るのが早くなりまさに加速命なセッティングになる事間違いなし！！
パワーがあるならギア比をロングに振ってやり最高速寄りのセッティングにしてやった方が各ギアの繋がりもせわしくなくなりますし原付２種のメリットを大いに生かした走りも可能になりますからね(^_-)-☆

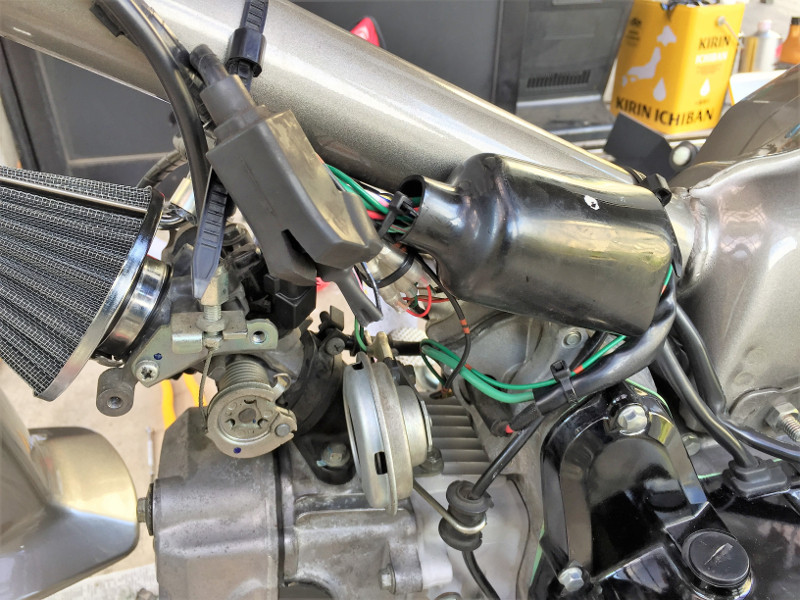

純正エアクリーナーはフレームに固定しているボルト２本を外し、ブリーザーホースを抜き、バンドスクリューを緩めてパイプを外せば簡単に取り外す事ができます。



取り付けは全く逆の手順になります。
但し、エアーフィルタータイプなのでフレームへの固定は要りません。
キット付属のクランクバンドでインテークパイプに固定して完了です。

ブリーザーホースから出てくるブローバイガス（オイル混じり）を大気開放する事は法律で禁じられてますので、しっかりとエアフィルター内に戻します。

エアフィルターに付属しているホースユニオンにキット付属のブレードホースで延長し、ブリーザーホースを接続してＯＫです。

珍しくなんら問題なく取り付けができましたね～（爆）

純正のエアクリーナーユニットはほんとスペース効率のいい専用品ですよね(^^)b



調子が出て来たんでFIコントローラーを取り付けますかね( *'∀')b
まずは電装品を動かすには電気の流れを作ってやらなければいけません。
と言う事で、取扱説明書どおりにアースポイントをセルモーター付近のアースポイントに共締めしました。

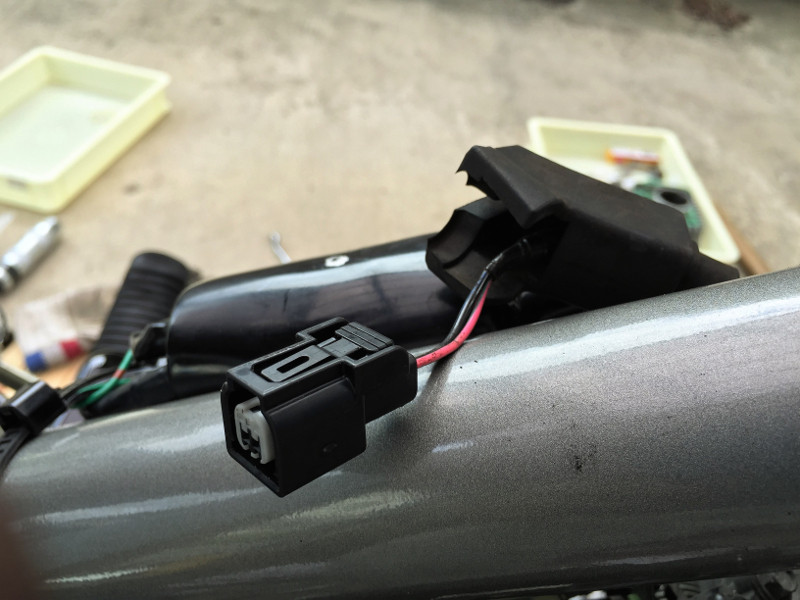

スロットルボディのインジェクタに接続されているハーネスの２Pカプラーの配線色を確認します。
桃/緑、黒/青のコードであれば第一関門突破ですが、向きが問題になってきます。

要するに、キットの配線に予め接続しているギボシ端子の♂♀が決まっているために純正２Pカプラーに接続している配線の右左が逆であれば配線の入れ替えをしなければなりません。



と言う事で、左右逆でしたんで。。。



コネクター内のリテーナーを精密ドライバーで取り出して、コネクターに差し込んでいる配線のターミナルの爪を浮かせながらターミナル毎配線を抜き取ります。



ターミナル毎配線が抜ければこっちのもんです(*^^)v
流石にハーレーの電装系作業でコネクターのターミナル弄りは慣れたもんでして簡単に作業ができました( ﾟω^　)b



後は取扱説明書どおりに配線を接続し、イグニッションＯＮで接続が正しいか確認します。

LEDインジケーターの赤と緑が同時に点灯し、１秒後に赤が消えればＯＫです。

珍しく？画像のとおり一発ＯＫでした（爆）

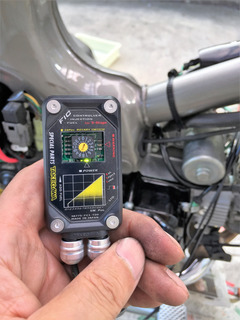

画像ではFIコントローラーのロータリースイッチを回転させてセッティング完了させてます。
９番の位置は、エアフィルターキット＋ノーマルマフラーになります。
これで抜けがいいマフラーを取り付ければ更に燃料を増量が必要になるので更に回転させる事になりますが。。。

残念ながら、冬のボーナス小遣いまであてにした投資を行ったんで来春以降の楽しみに取って置きます＿|￣|○



FIコントローラーは、右側のサイドボックス内、純正ECU裏に貼り付けました。
配線はフレーム内通したかったんですが、上手く行かなかったんで芸はありませんが、まとめただけです。



FIコントローラーに付属している配線はタイラップを使いながら、メインハーネスに共締めしました。



さ～て調子が良くなって来たんでもうひと頑張りしますかp(^^)q
まずは純正のドライブスプロケットを外します。

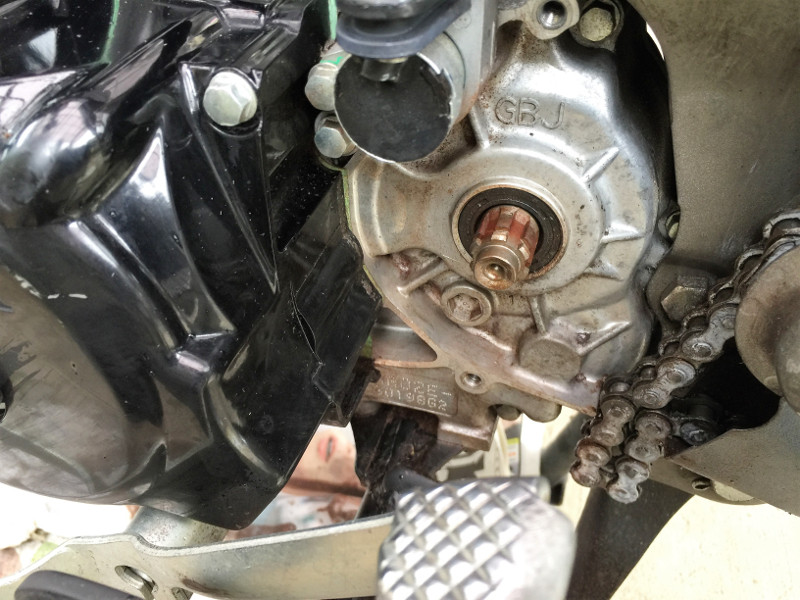

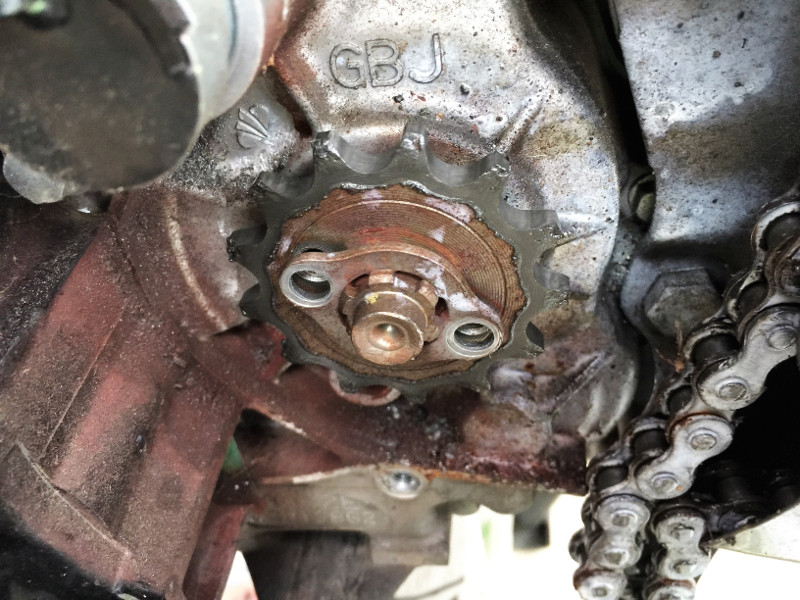

ドライブスプロケットカバーを外すと、ここまで汚れていたか～とビックリするぐらいでした(*ﾟдﾟ*)

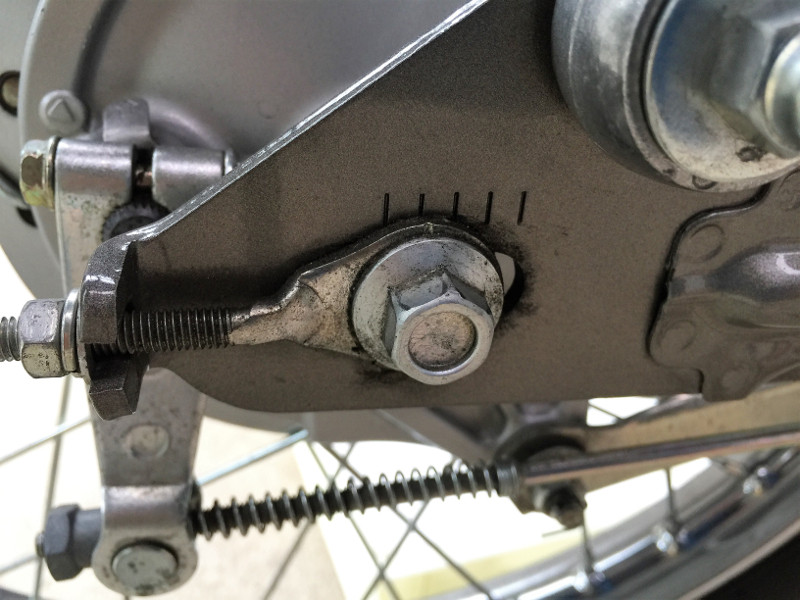

一応、参考までに現在の調整位置を撮っておきました。
最近、時折チェーンカバーに当る音がして来ていたんでそろそろ調整しないとな～と思っていましたが丁度良かったです。

このカブ太君、６年物で走行12000kmですからね～
そろそろドリブンスプロケットとチェーンの交換時期なのかな～と思っていますが、楽しみは後に取って置くとします（爆）

前回のチェーンの張り調整は２年前ぐらいかな～最近はチェーンが緩々になって来ているんで、3Tも歯数を増やすのにチェーンアジャスターを緩めるだけで大丈夫？？？
とは思いましたが、めんどくさがり屋さんなんでイケイケで作業を進めました(*^o^*)

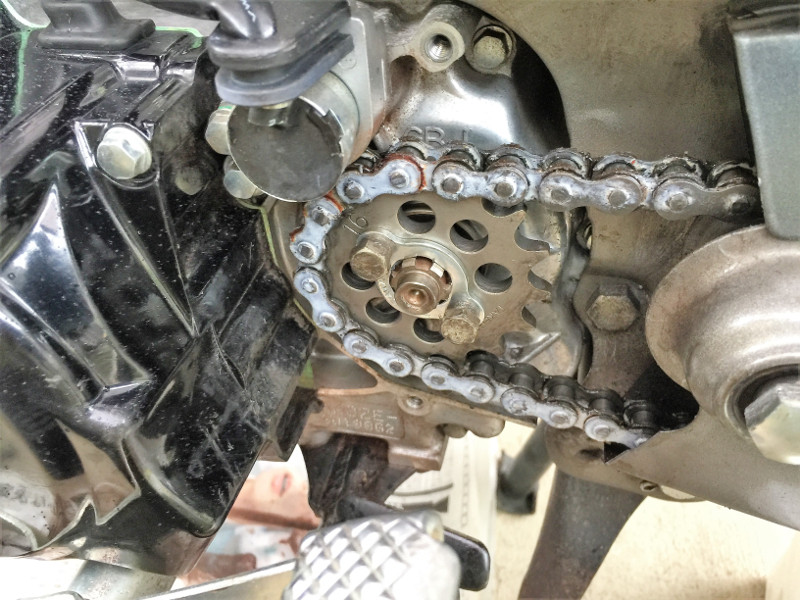

ハイ！チェーンを外すのはチェーンアジャスターを緩めるだけで問題無くできました( *'∀')b
チェーンさえ外れれば、ギアをローに入れて２本のボルトを外すだけでドライブスプロケットが外せます。

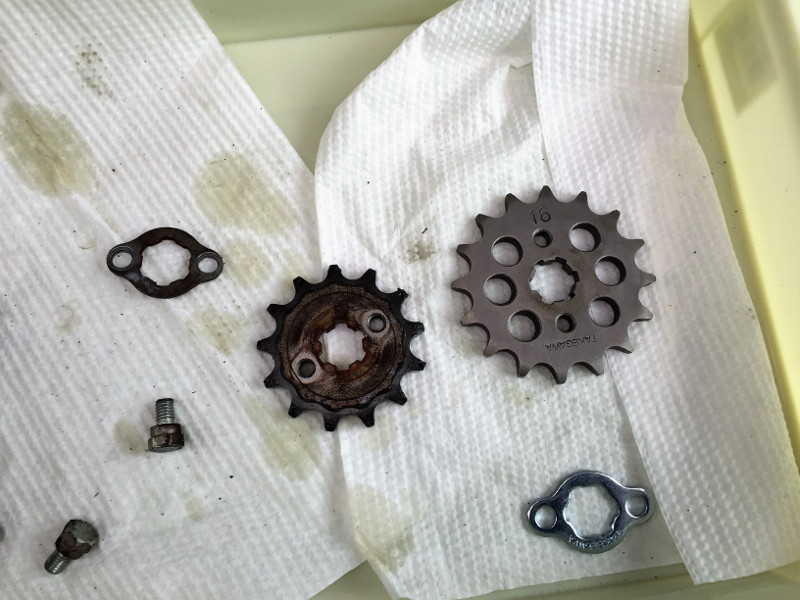

3Tの違いは並べると歴然ですよね～(´･∀･`)ﾍｰ
これだけ外径が違うと。。。チェーンを取り付ける際大変かも（；^ω^）



スプロケットから飛んだ鉄粉が錆びて悲惨な状況ですんで、パーツクリーナーでひたすらブラシでゴシゴシと洗い流しました。



チェーンのリンクが固くなって来ているんで（寿命だよな～）苦労しましたが気合い一発ではめ込みました(*^^)v
チェーン調整は何度もやってるんでちょっと緩めに張って終了です。



時計は17時前。。。
切れがいいんで今日のところはこの辺にしておきました( ´Д｀)=3

これでエンジンから異音が出なければやり遂げた感が高かったんですが、やってもうた～(;ﾟロﾟ)の寝太郎ですから贅沢は言いません。
実際、エンジンの組み直しのほかにもやってもうたネタがありますんで次回はそこいら辺を直しながらのネタと合わせてブログupしちゃいますかね(^_^;)

つづく
