土曜日作業もこの第三弾で終了です。。。
でも，作業自体は日曜日まで続きますよ～(ノω`*)ｴﾍﾍ

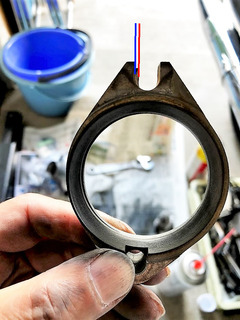

インマニをシール共々エンジンに固定するフランジですが，前後用で形状が
違います。
２つを合わせて見ると，多少形状が違うことがボルト穴のズレでわかります。
青線が手前，赤線が奥のフランジのボルトガイドラインです。。。

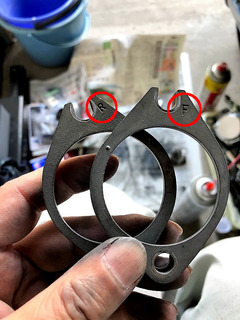

反対側を見ると，Ｆ（フロントバンク側）とＲ（リアバンク側）の刻印が
彫られていますので，取り付け時に間違えない様にしましょう( ﾟω^　)b


インマニシールですが，一応，ＨＤのOEMパーツを扱っている，ドラッグ
スペシャリティーズさんのＣＶキャブオーバーホールキットに同梱されて
いるシールを使いました。

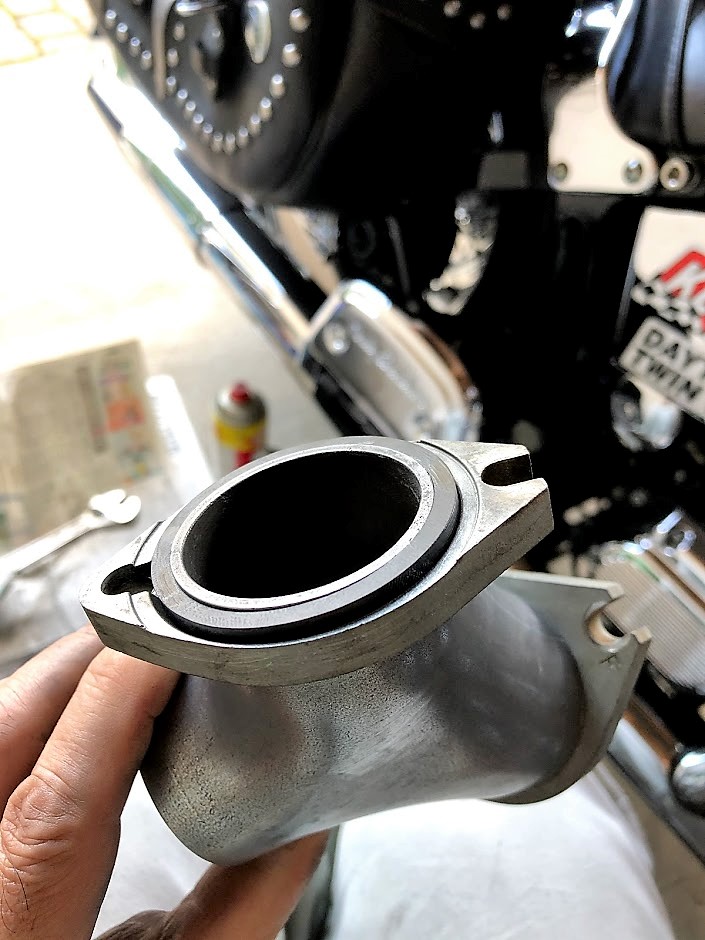

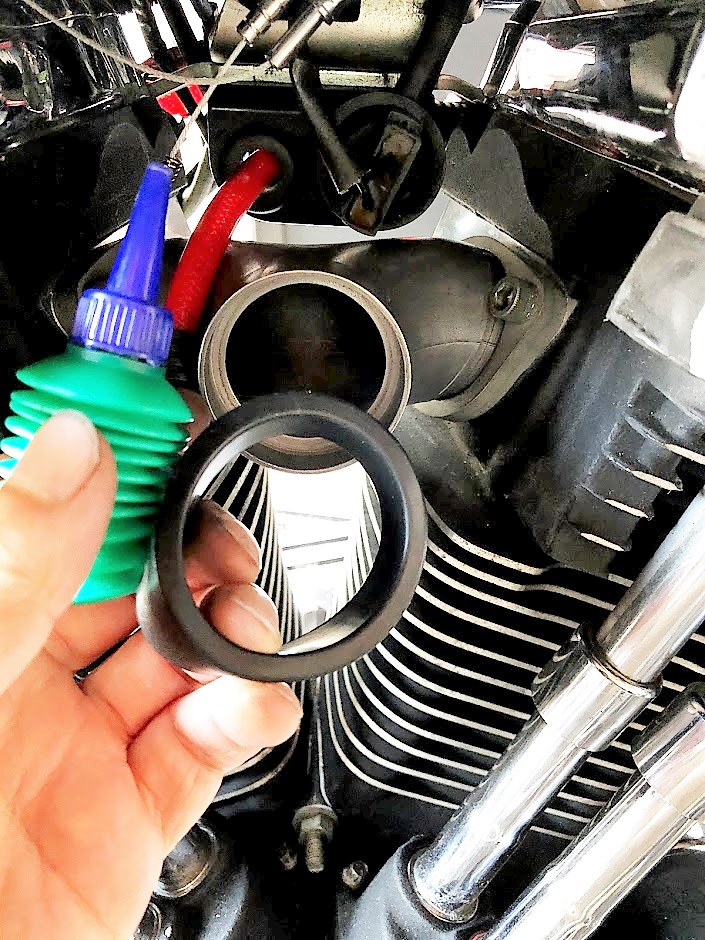

綺麗になったインマニにシールとフランジを組み込みます。
インマニシールには，金属面との引っ掛かりを無くすことで初期の馴染みを
良くしてやるイメージでシリコングリスを薄く塗ってやりました。

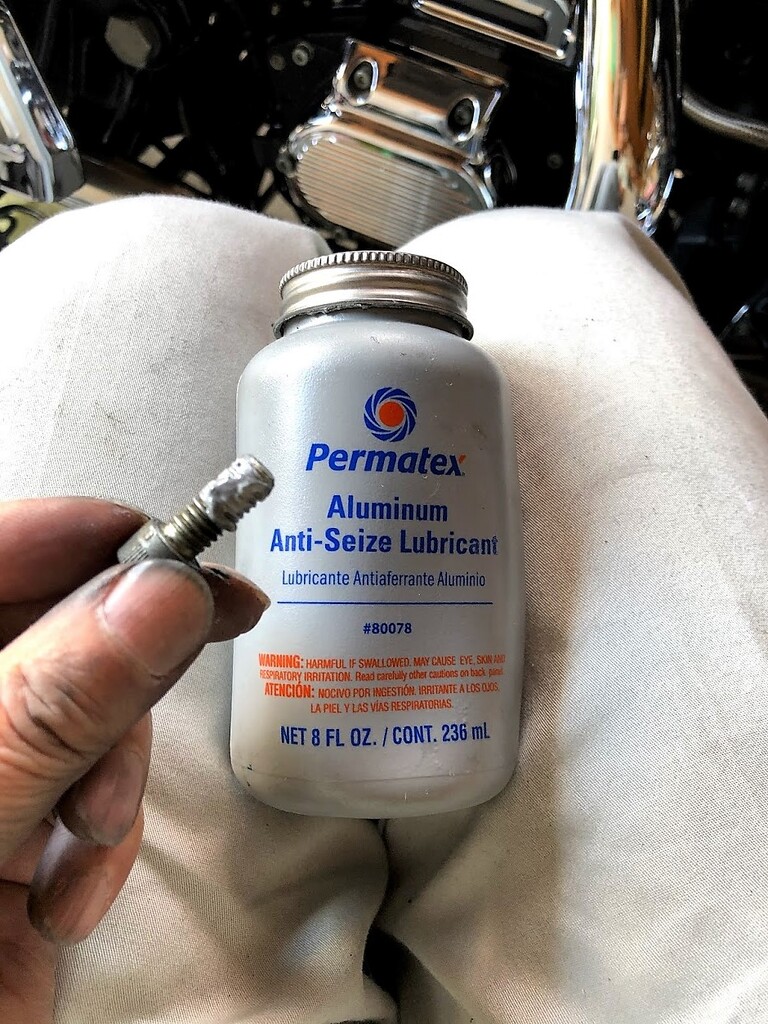

インマニボルトのねじ山にはアンチシーズを塗ってやることで，高熱による
かじりを防止します。
スパークプラグのねじ山やエキパイのフランジナットなど，高熱に晒される
ボルト等のねじ山には必ず塗ってやってます(*^^)v

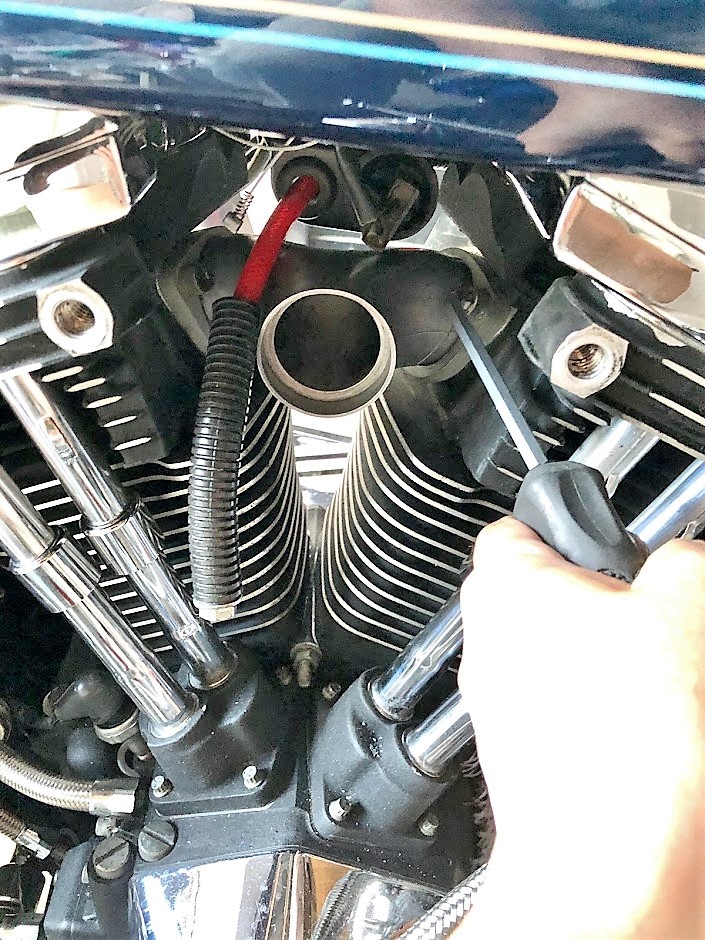

インマニの取り付けですが，まずは仮組みをします。
仮組みなので，各ボルトの締め込み具合が均等になる様なイメージで締め込み
ます。
必要以上のトルクは要らないので，ボールビット＆ミニラチェットが大活躍
してくれました。

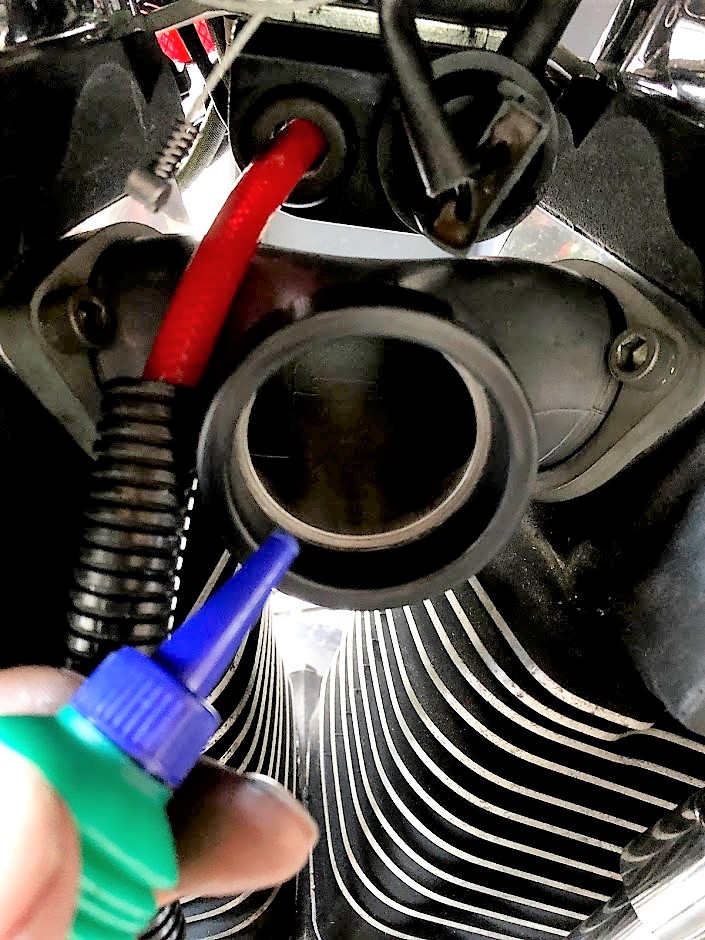

ＣＶキャブ取り付け部のマニホールドガスケットも新品に交換します。
取り外したガスケットも特に変形は見られませんでしたが，念のためです。

インマニシール同様，金属との当たり面，キャブの差し込み部との当たり面に
薄くシリコングリスを塗布します。

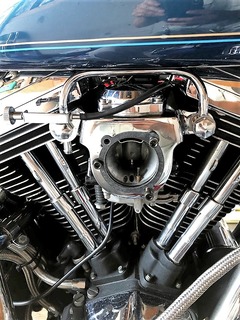

ＣＶキャブをブリーザーキットとバックプレート毎，仮組みしてやり，
インマニとＣＶキャブの向きを合わせます。

ここでインマニの向きを決めておかずにインマニを本締めすると，バック
プレートとＣＶキャブとの面に角度が付いてしまうため，ガスケットに
負荷が掛かりそこで２次エアが発生します。
面倒でもしっかりと仮組みで向きを合わせ，一旦ＣＶキャブを取り外して
から本締めしましょう。

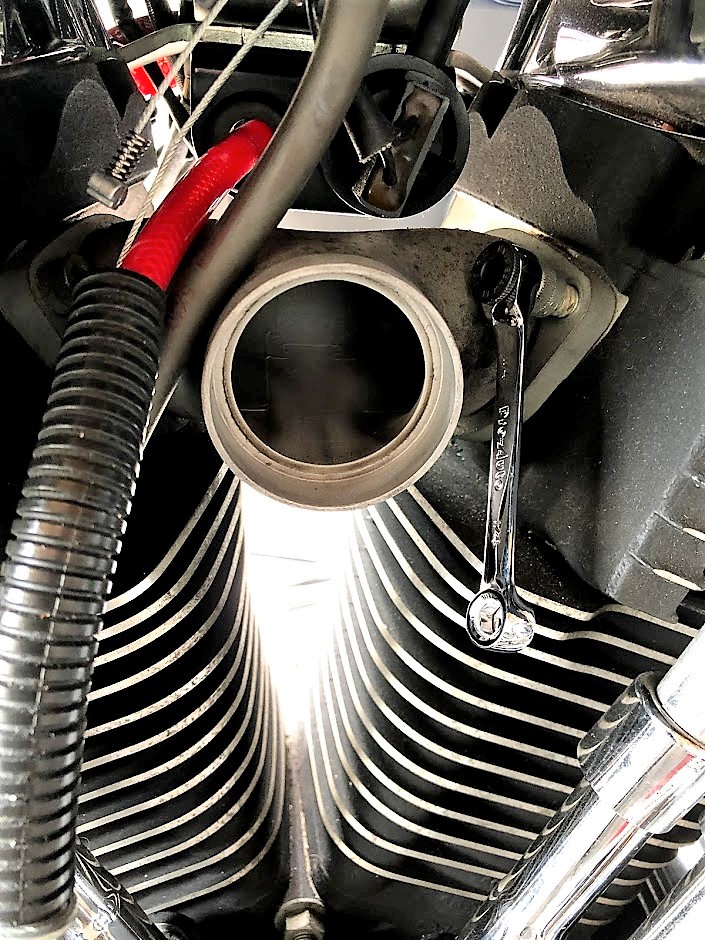

ＣＶキャブを仮組みし面を合わせている状況で，車両左側のインマニ取付
ボルトを本締めします。

本締め後にバックプレート毎，一旦ＣＶキャブを取り外し，車両右側の
インマニ取付ボルトを本締めします。

締め付けトルクですが，サービスマニュアル上には８～17N・mと指定が
ありますが残念ながら作業スペースの関係でトルクレンチが使える状況には
無いため，手ルクレンチ（爆）で本締めしました。。。
感覚的に，たぶん，20N・mは超えたかも（汗）

土曜日の作業はここまでです(^^)b
日曜日の作業は第四弾として明日以降アップさせていただきま～す(・∀・)

作業は27日土曜日に行ったものですので，第一弾の続きです。
画像が多いので，第二弾も土曜日の作業の途中までをご紹介します。。。

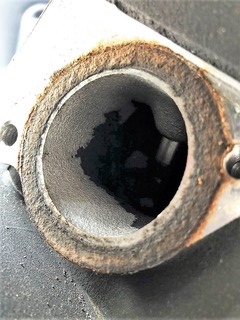

インマニを取り外したインテークポートの汚れ具合です。
一度，インマニシールを交換していたかもしれませんね～
シールとポートの間に液体ガスケットを盛って取り付けていたと思われます。
もちろん最初は粘度を保っているからこそ熱膨張等によるエンジンブロック
の動きに追随できる液体ガスケットだってこのとおり熱や経年で硬化し
切っています。

この硬化し切ったガスケットの残骸を取り除かないと，新しいシールの性能
を生かすことはできません。
いずれ取り外したインマニやポートの状況を見て，正直ため息が漏れます。

今日の物にはならないなと( ´Д｀)=3 ﾌｩ

折角バラしましたし，中々手が届きにくい部分だからこそ，この機会に
しっかりと手を掛けてやりたい。。。
DIYだからこそ許されるのは時間を贅沢に使えることだと思っています。


折角なんで前後エンジンのインテークを覗いてみました。
バルブを含め燃焼タイミングが合っていなかったりすると，カーボンや
燃えカス等々，インテークには縁の無い物質が堆積します。

こうしてみると，バックファイアーが出てしまっている以上，画像の様に
カーボンの付着は予想していましたが，目立つスラッジはありません。
健康な状況だな～って思いました( ﾟω^　)b



さ～て手間が掛かる作業ですが前に進みますかね。。。
ここからはインテークポートやインマニに引っ付いているのガスケットの
残骸の除去作業や磨き作業が暫く続きます（笑）

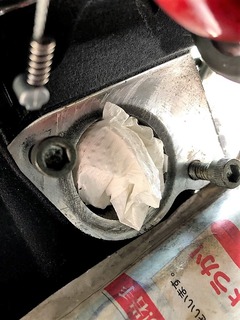

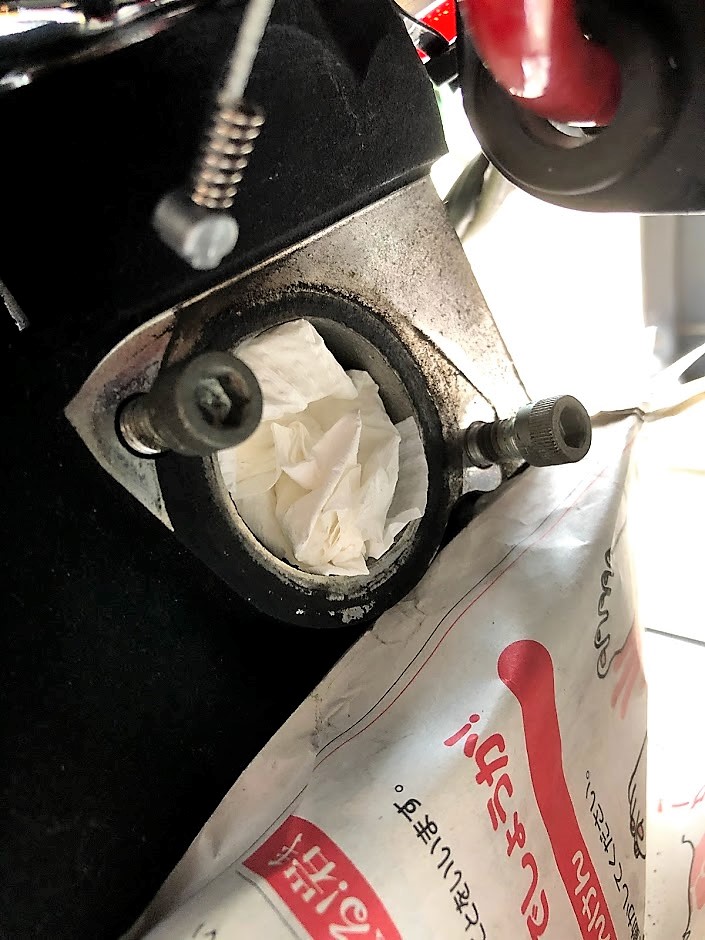

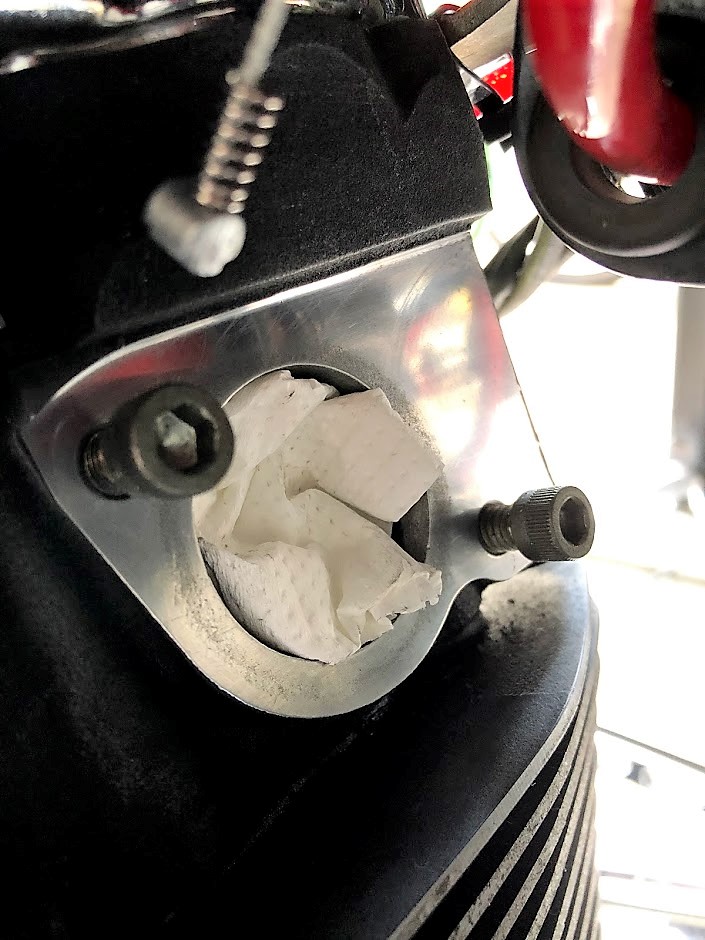

まずは周辺の養生ですね～
インテーク内部やインマニボルトのボルト穴にゴミが入らない様にします。



まずは除去作業の作業性を高めるためにＣＲＣをたっぷりと吹き付けます。

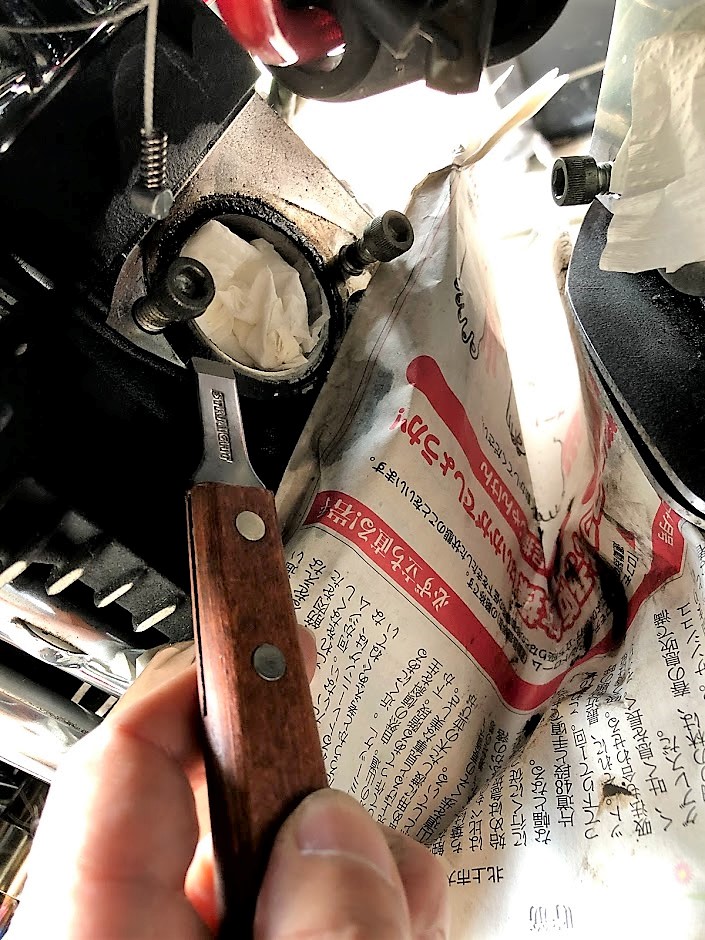

ガスケットスクレーパーで強制的に除去しますが，吹き付けたＣＲＣで
刃の滑りを確保しながら固着している液体ガスケットを取り除きます。



ガスケットスクレーパーで取り除いた後の画像です。
流石にポート面が傷だらけになりましたね（汗）

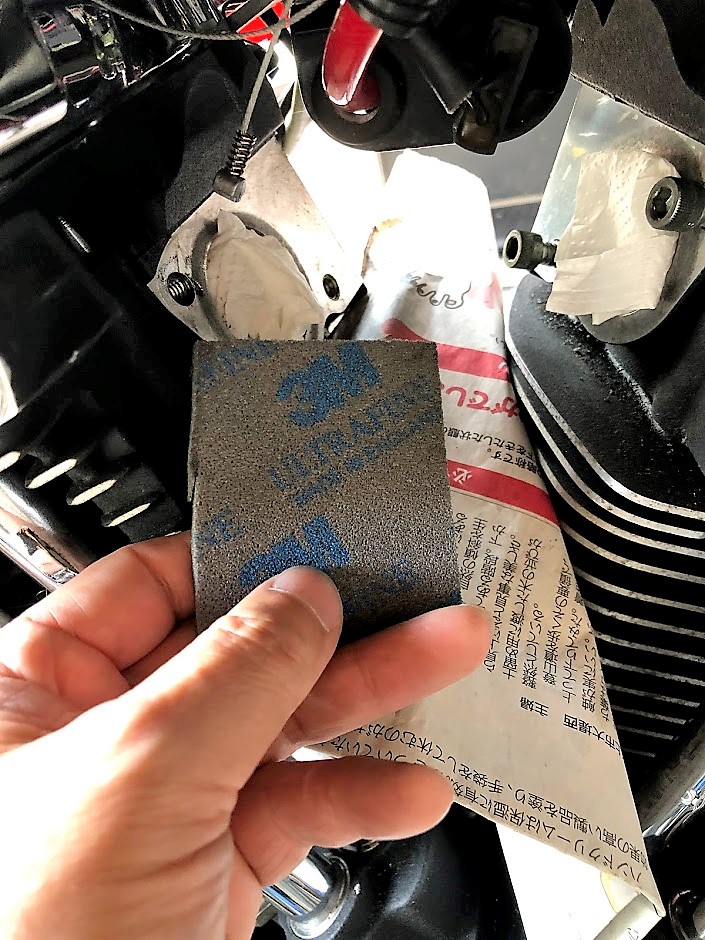

さて取り出したるは３Ｍのスポンジやすりです。
フロントフォークのポリッシュ作業では大活躍しましたね(^^)b

赤：スーパーファイン（#320-600程度）で磨いた後に，青：ウルトラ
ファイン（#800-1000程度）に移ります。
画像は既に青で磨いた後です（笑）
更に緑：マイクロファイン（#1200-1500程度）で磨いてやることで

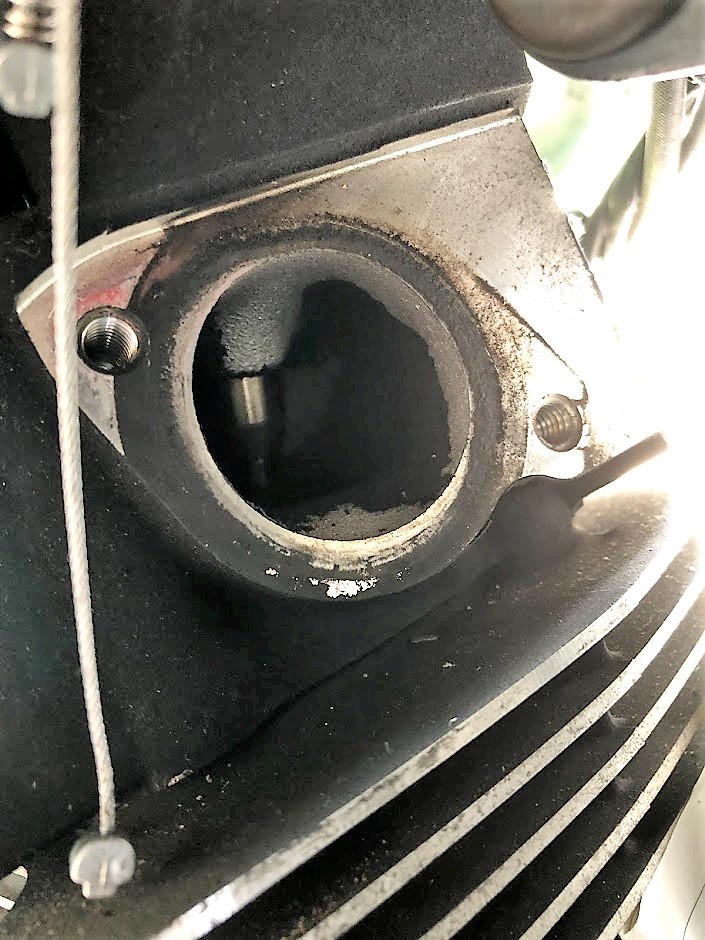

あれだけ汚れていたり荒れていたポートが光り出しました。
本気でポリッシュしたいなら，赤で磨く前に耐水ペーパー（#320以下）
で面を整えてから磨きに入ると光るから輝くに変貌しますが，そこまで
求めていませんのでこれで十分です。



ぼやっと程度ですが，光り出しましたね。
私はインマニシールがしっかりと面でくっついてシールドしてくれれば
それでいいのでこれで十分に満足です。



時計は15時を超えてます，次の作業に移らないと（汗）

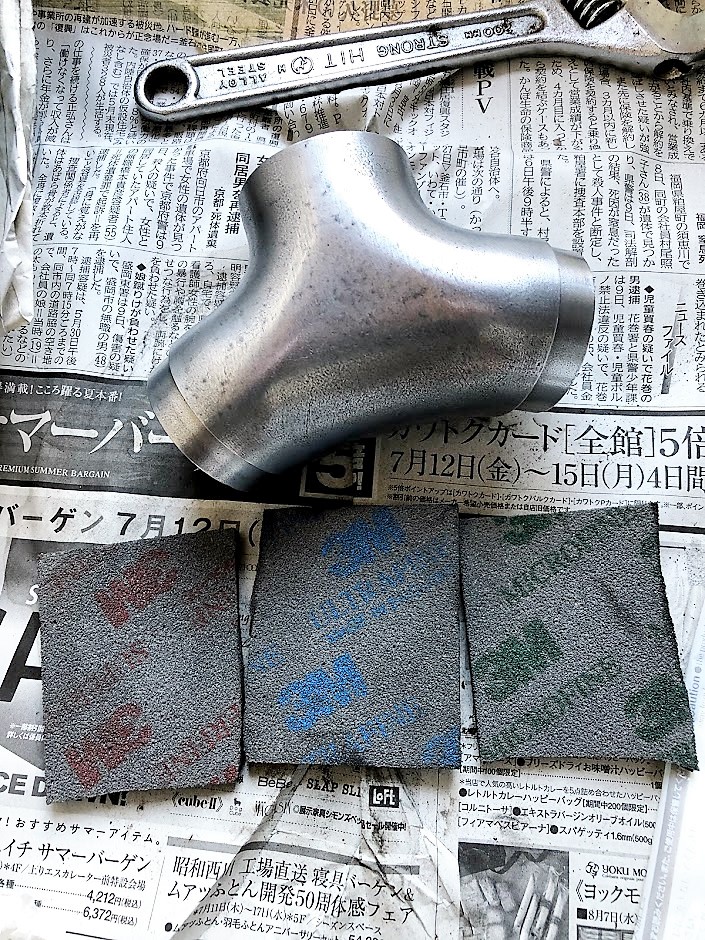

と言うことで，取り外していたインマニですが，これまた液体ガスケット
の固着などが酷かったため，がっつりと削り＆磨き作業を行いました。

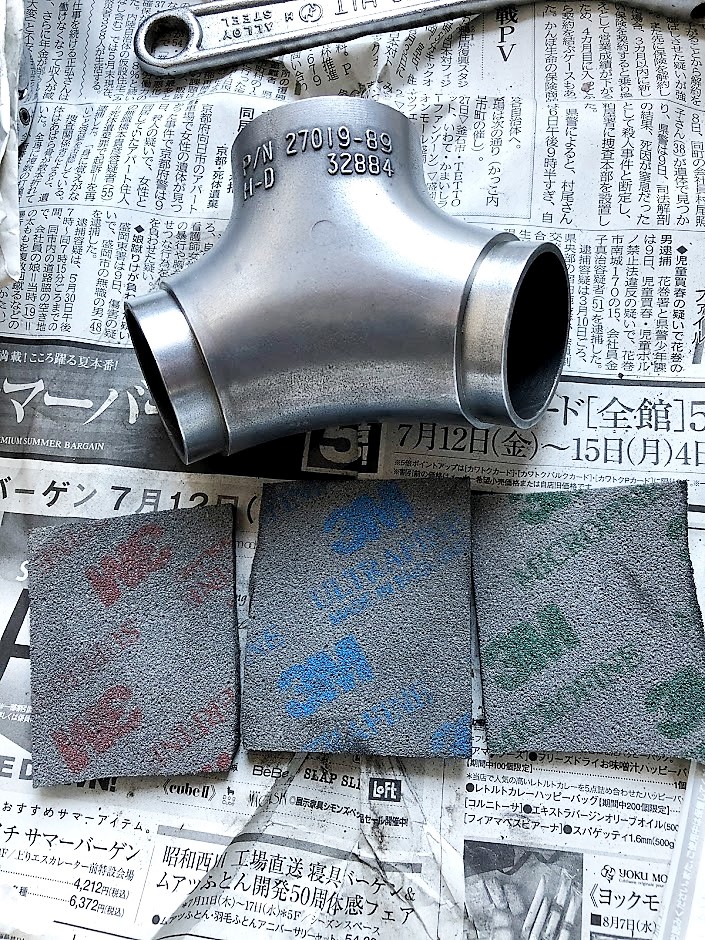

こちらは，スポンジヤスリ前に３種類のワイヤーブラシをしっかりと
掛けて固着しているゴミを取り除いてから磨き作業を行いました。

３種類のスポンジヤスリで磨いた後はもちろん光り出して来ましたね。
でも，元々がざらついた表面だったため，ポリッシュはできません。
なので，自分で納得できるまでの仕上がりで終了となります。
これでも１時間ぐらい握力が無くなりそうになるまで磨き続けました。



スポンジヤスリで止めても良かったのですが，乗り掛かった船ですからね～

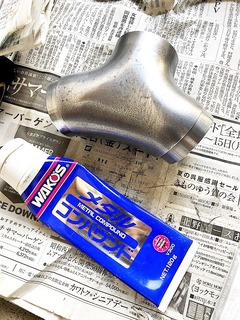

どうなるんだろうね～と興味本位でメタコンで磨いてみます。

ま～多少輝きは増した気がしますが，素材が素材ですし下地を作って無い分
これ以上は時間と労力の無駄と思い，何度か磨いて終了です（笑）



だってこれが取り外した時の薄汚れたインマニですもん(;ﾟロﾟ)

いずれ，取り外した時の残念な素材感と汚れ具合からすれば雲泥の差です。
取り外したパーツをそのまま組み上げるのではない，プライベートガレージ
だからこその贅沢な時間と労力の使い方です。。。

手間の掛かるインテークポート面やインマニの磨き作業が無ければ１日で
あらかた作業を終える事ができたと思いますが，やっぱりしっかりと手を
掛けてやりたいもんな～(ノω`*)ｴﾍﾍ

第二弾はこの辺にしておきますか～第三弾ではインマニの取付けまでを
upしますかね(^^)b

週末までの一週間長かった～(;´Д｀)ﾊｧﾊｧ

さてと。。。毎度のことですが，老犬龍太♂君に振り回されてますんでなんだ
かんだでバイク弄りができるのは11時頃からになります( ´Д｀)=3 ﾌｩ

昨晩は，私の布団の横でゲロ吐かれΣ(ﾟДﾟ；ｴｰｯ!
早朝６時前。。。これまた布団横で大量の失禁をされてしまいました(T_T)
龍太♂君は寝たり起きたりの繰り返しなので，その度に目が覚めるため，強烈な
寝不足状態:(；ﾞﾟ'ωﾟ'):

でも，バイク弄りは話は別～(*^^)v
しゃっきりと目が覚めま～す（笑）

と言う事で，カブ太君をカーポートに移動し，エボクラ君を動かして，車庫の中
を広く使いながら作業を進めますよ～

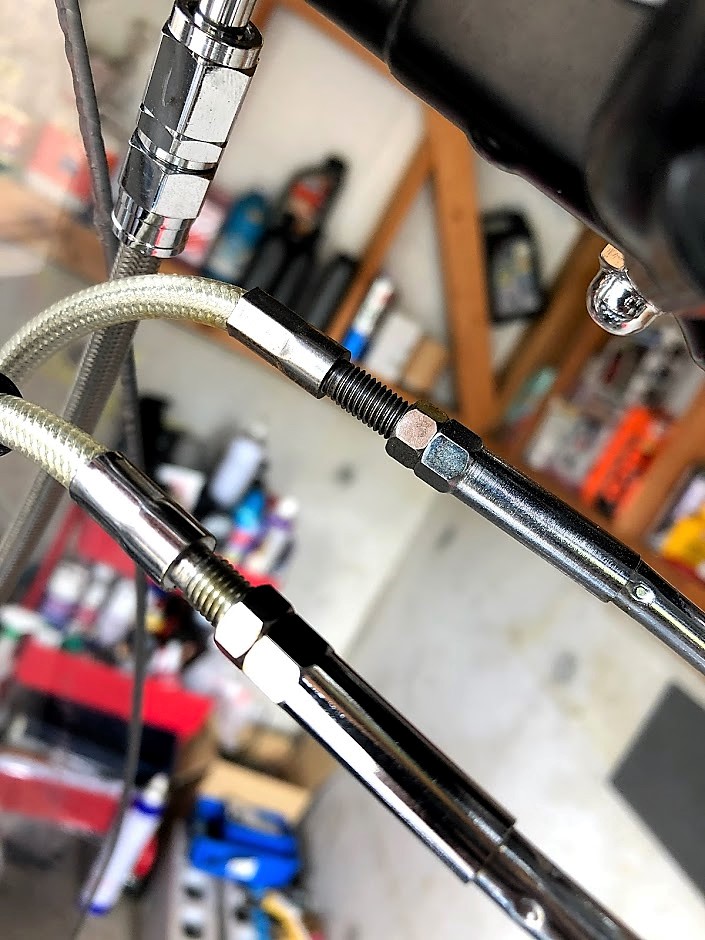

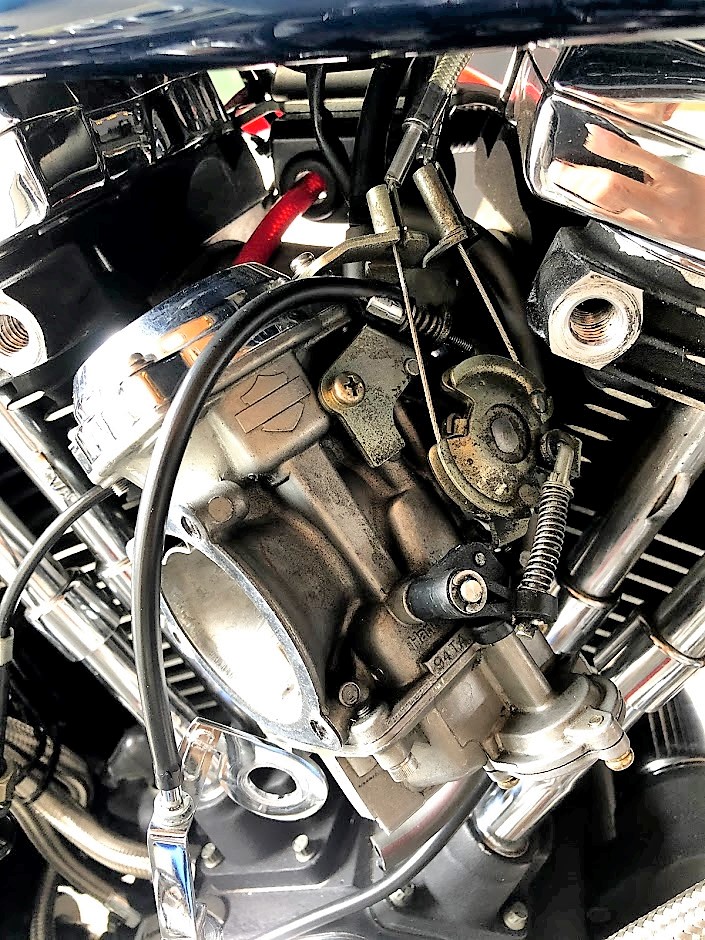

ＣＶキャブを取り外すには，スロットル＆アイドルケーブルの遊びをめい一杯
緩めます。
画像は緩める前の遊び調整を終えている所です。
左側のロックナットを緩め，画像の一番左側に寄せます。



作業完了後に再び遊び調整を行いますが，当たりを付けていた方が早く作業を
終える事ができるので，事前に計測しておきます。

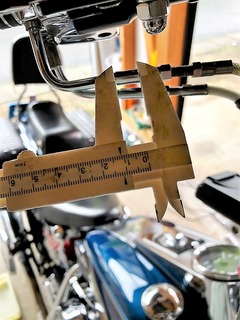

（画像左）スロットルケーブルは11.5mm
（画像右）アイドルケーブルは８mm

ってとこですね。。。



エアクリーナーを取り外しますが，負圧で動くフラップの初期位置を記録して
おくとこれまた戻しの際に迷いません（笑）

※これはクリアキン ハイパーチャージャーの場合です( ﾟω^　)b



ＣＶキャブを取り外すためにガソリンコックをOFF，フューエルホースの
取外し，フロートボウルのガソリンを抜く（ドレンボルト開）作業をやります。

インテークマニホールドとその微妙なＲのため，脱着作業が難しいと言われて
いるボルトを確認します。

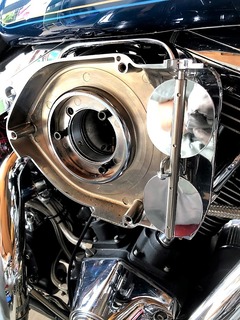

ＣＶキャブをエンジンと共締めしているバックプレートを外しますが，ブリーザー
キットを組んでいるため，ウレタンワッシャーとメタルワッシャーを組み合わせ
ながら少々複雑ですが，使っています。

一応，バックアップのために画像に収めます。
ま～それぞれのワッシャーの役割を理解していれば感覚的に取付け可能だと思って
います。

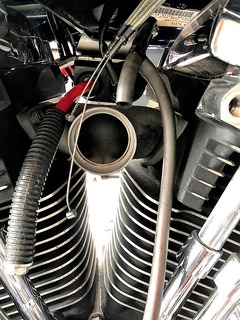

ＣＶキャブをインテークマニホールド（以下，インマニ）から抜き取ります。
只，画像のとおり，まだスロットル＆アイドルケーブルがケーブルドラムに付いて
いますので，無理に引っ張らない様に優しく取り外します。
エンリッチナーケーブルも車体左側のステーから取外しておきます。
また，インマニとＣＶキャブと負圧ホースが繋がっていますので，それも
忘れずに取り外しておきます。

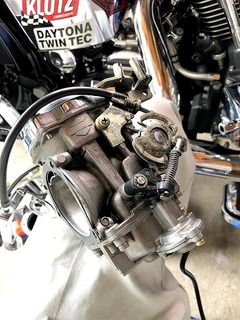

左の画像は取り外したＣＶキャブです。
ドレンホースで抜いたとはいえ，フロートボウルには少量のガソリンが残って
いますので，立てて保管しておきます。

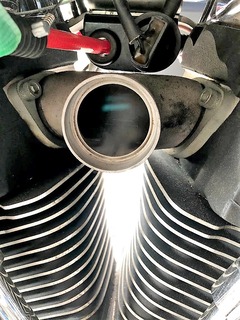

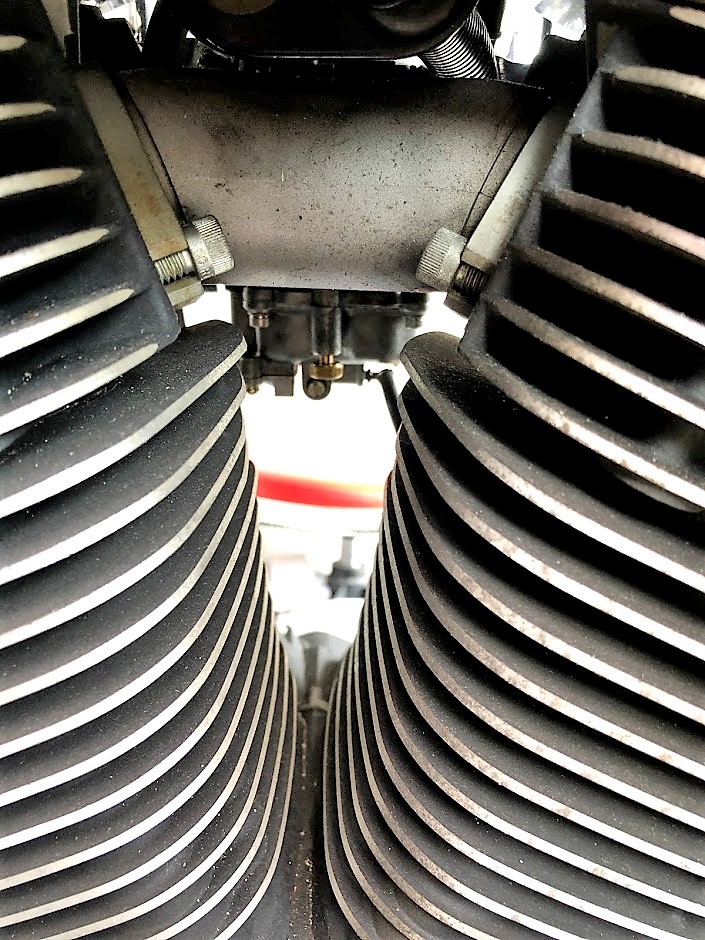

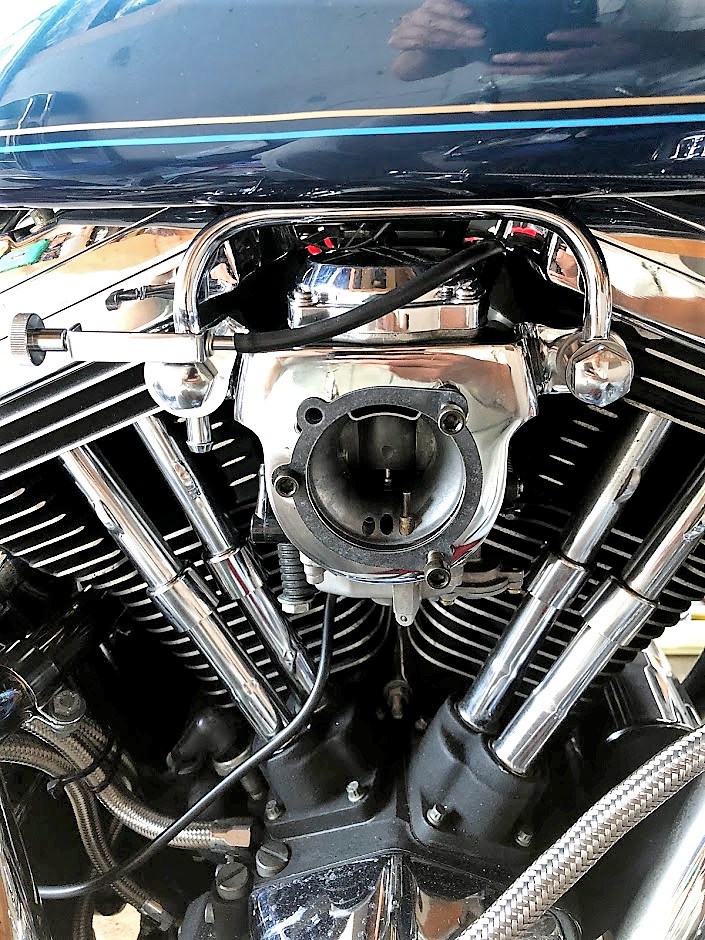

ＣＶキャブを抜き取り，インマニの取付けボルト付近をじっくりと観察します。
インマニが汚れてますよね～(´ε｀；)ｳｰﾝ…
見えない部分ですが，どうしようかな。。。

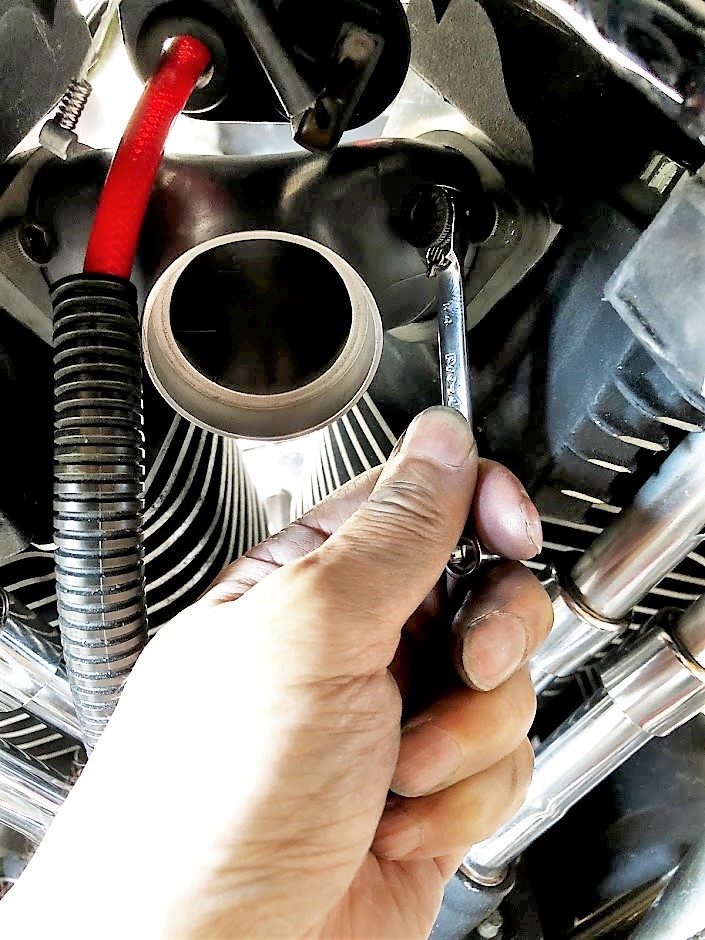

さて，インマニボルトにアタックしますか！！

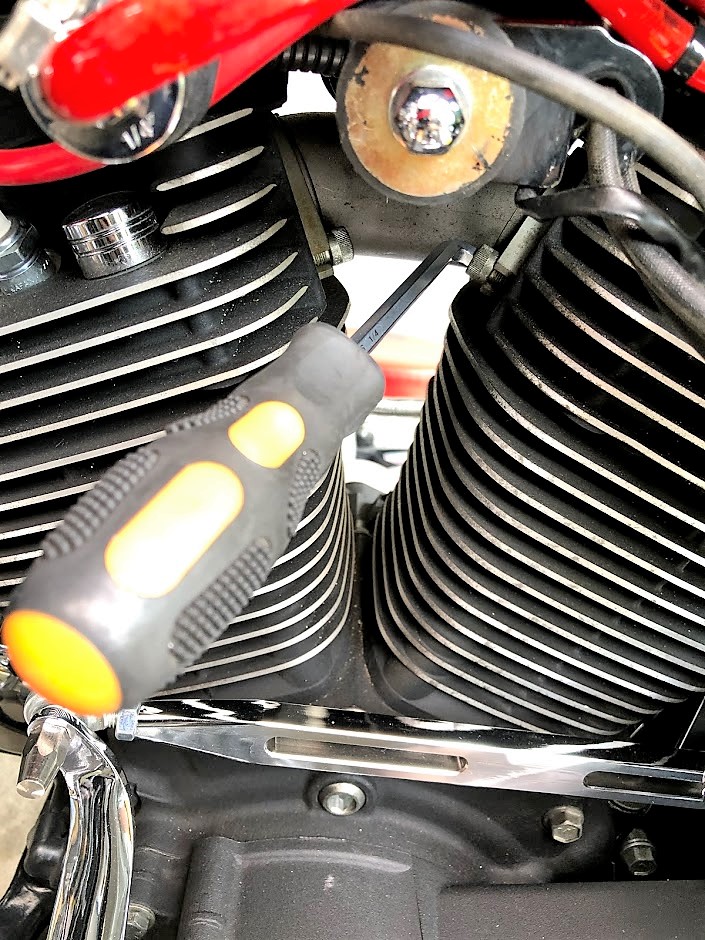

早速，昨日ブログで紹介した専用工具を使いました。。。

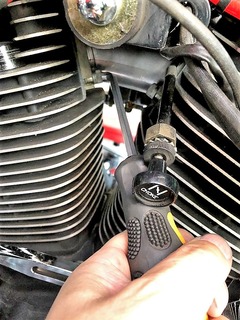

手応えからボルトの固着が予想されたので，ショートネックのヘックスレンチに
車載工具の付け替えドライバーのグリップをパワーハンドルにして，山を
舐めない様にじわじわとそしてぐいっと力を込めます。

パキッ！！と言う大きな音と共にボルトが緩みました＼(^o^)／

絶対に右の画像のラチェットメガネセットでは絶対に回りませんでしたね～（汗）
最初からショートネックのヘックスレンチで行って大正解でした(*^^)v
固着が取れると，ラチェットメガネセットの出番になりますから。。。

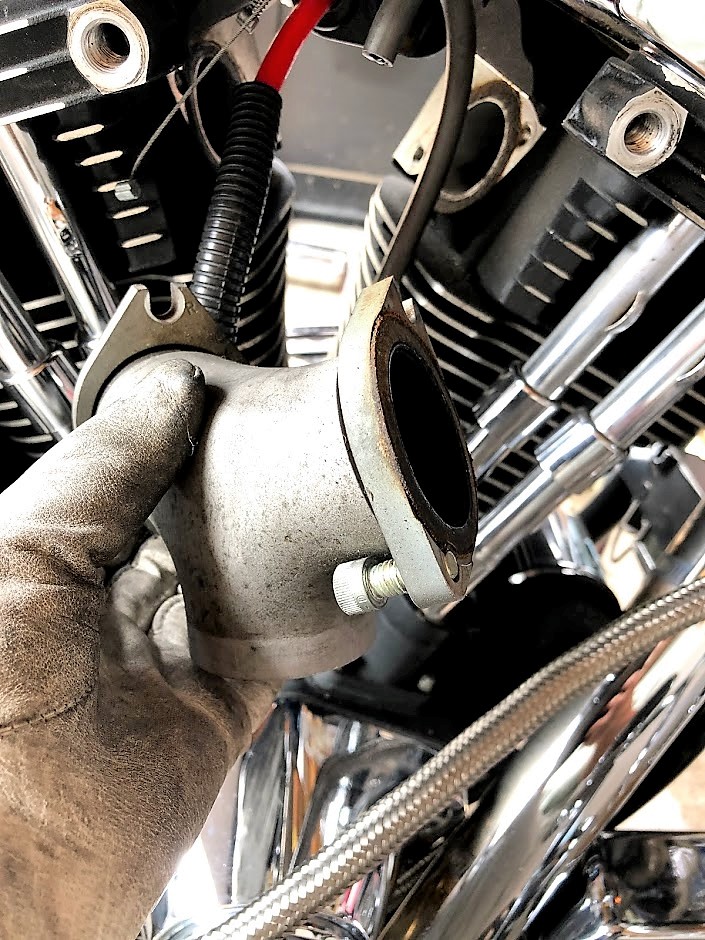

車体左右からアクセスしながらインマニボルトを取り外すと簡単にインマニが
外れて来ました。

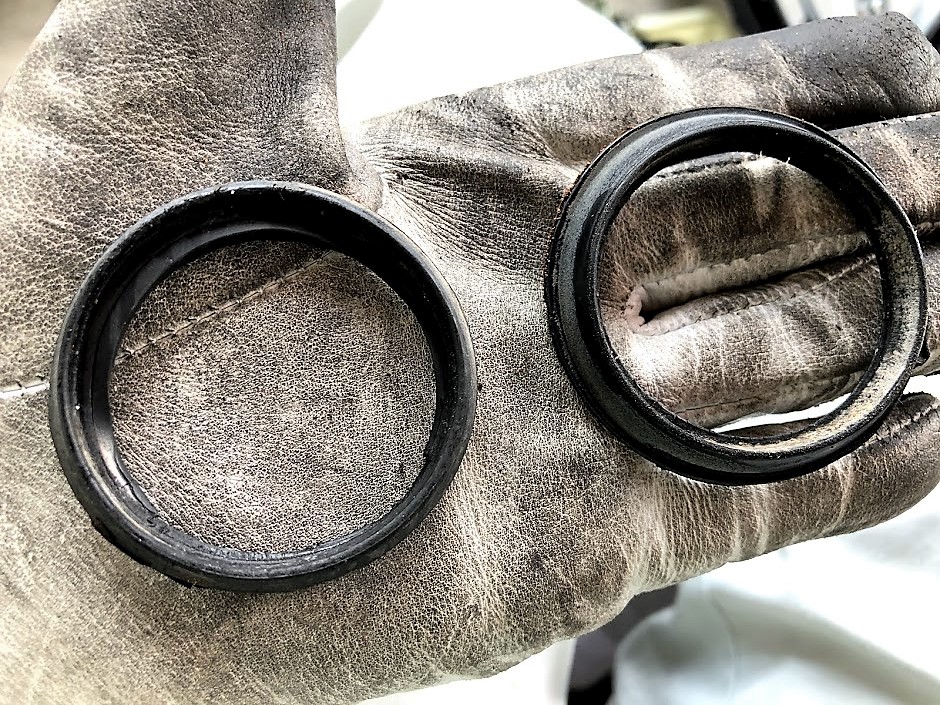

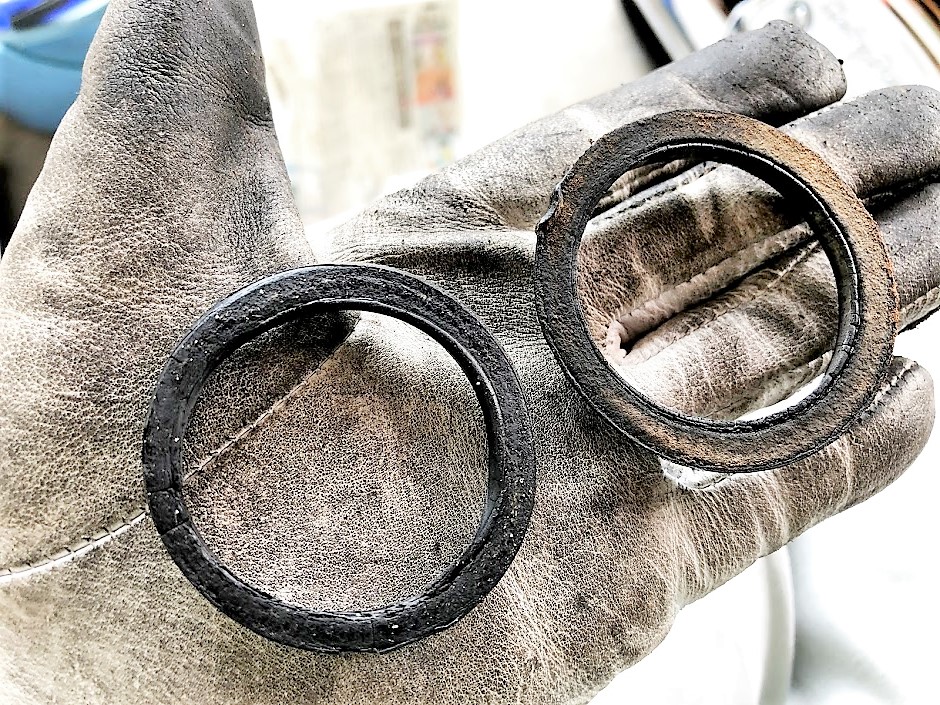

インマニシールを取外し点検してみます。
どちらも，左シールが後ろバンク側で右シールが前バンク側になります。

見事に固着，そしてひび割れしてました。
前バンク側はシールがしっかりとはまり込んでいたのとまだひび割れて
いませんでしたので，２次エアは入り込んでいなかったと思います。
が，後ろバンク側は熱のせいなのかシールが縮こまっていた？のと，
綺麗にフランジ内のテーパーに形状が馴染んでいなかった感じです。
まして熱硬化によるひび割れも数カ所ありましたので，２次エアは
後ろバンク側で起こっていたのでは？と思いました。

今思えば，後ろバンク側のプラグの方がしっかりと焼けていたのも
２次エアの吸い込みによりリーン側で燃焼していたためかもしれません。

それに今までの傾向も，エンジンが暖まって来た時にくしゃみが出て来たり，
夏場にアイドリングが不調になったり等々やはりそうだったのか:(；ﾞﾟ'ωﾟ'):
と，思わざるを得ない状況でしたね。。。

ま～インマニシール交換により症状が収まれば最高なんですが，試走
してみるまで気は抜けないですよね(^_-)-☆

もしインマニシールから吸い込んでいたのなら，負圧もしっかりと
掛からない訳で，もしかしたら最初のセルを回した時点で負圧コックから
フロートボウルへのガソリンの流入も適正量より少なかったかもしれません。
そうなるとエンリッチナーケーブルを引いてもガソリンが供給され難いため
始動性もよろしくない筈。。。それって今の症状なんだよね(*-艸-*)ｲﾋｯ

もしかしたら。。。と，今からどきどきしてます(ノω`*)ｴﾍﾍ

先週も北川商会さんからＣＶキャブのОリング（ミクスチャーとフロートボウル）
が届いていましたが。。。今週も届きました（爆）

送料600円と代引き手数料400円が掛かるので，どうせオーダーするなら１回で
済ませれば良い物の，相変わらず行き当たりバッタリな私です(;ﾟロﾟ)

まっ，正直言えば，娘２人から父の日のプレゼントと言うことで，好きなの
買ってもらった方がいいかな～って現金をいただきまして(ノω`*)ｴﾍﾍ

それで飛び付いた次第です(*-艸-*)ｲﾋｯ

でもね。。。
嫁には黙っていたかったんで，毎度お世話になっている代引きの営業所止めで
オーダーしたつもりが，ぼ～っとしていたのか配送先を自宅住所にしてしまい
日中に嫁から怒りの電話が掛かってきて慌ててしまった私です:(；ﾞﾟ'ωﾟ'):

嫁『ちょ～～っと！代引きの荷物が届いてんだけど？あんた何か頼んだの？
５千円以上請求されたけど聞いて無いよ！？返すよ！！』

いや～怖かった～(ﾉД`)
平身低頭ひたすら平謝りに徹しなんとか建て替えてもらいました( ´Д｀)=3 ﾌｩ



で，オーダーしたのは。。。

①インテークマニホールドラチェットメガネセット　2,980円
②スーパーショートネック ６角ボールレンチ1/4　　1,480円

となります(^^)b
そう，二次エアが疑われる以上，インマニシール交換はやっておいて損は無いと
判断してやっとのことでオーダーしました。

実物を見て，②を購入した良かったな～って思いました。
①のみで行けるんじゃないかな～って思ってましたが，念には念を入れての
オーダーでした。
①のサイズが思いのほか小さく，インマニボルトが固着していたら恐らく緩めるには
相当苦労しそうな気がします。
②があれば，色々と応用ができますので，インマニ脱着作業はこれで大丈夫でしょう。

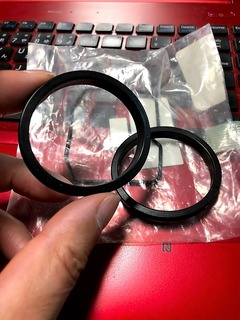

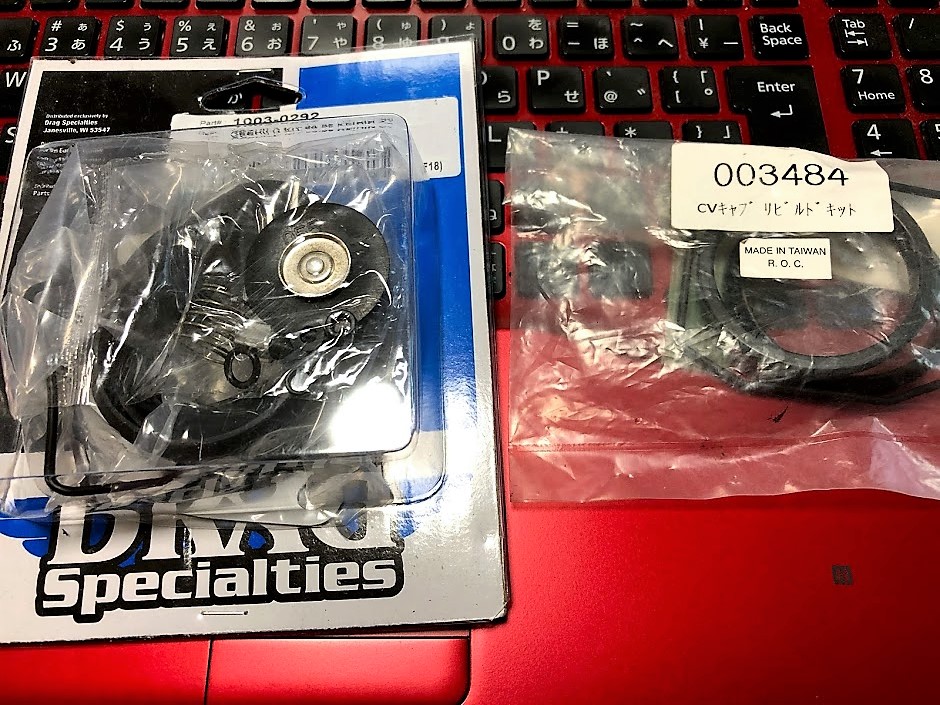

実は手元に２セットのＣＶキャブのオーバーホールキットがございまして。。。

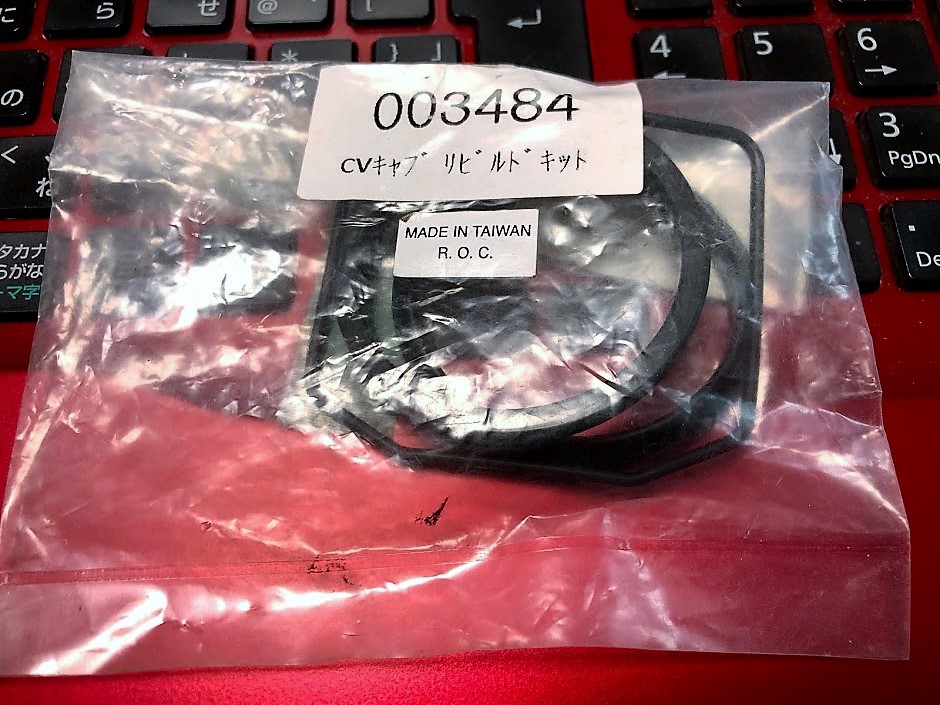

まずは，２年前にＣＶキャブの最初のオーバーホールをした時に購入した
ガスケット類の詰め合わせ？的なオーバーホールキットです。

EVOエンジン始め，オールドバイクをあまり良くわかっていなかったので
とりあえず綺麗になればいいや！と，性能や機能は気にせず，少しでも
値段が安ければと価格重視で選んだキットです。



当時はこれって何に使うんだろうな～と思いながら眺めていましたが，
インマニシールだったのか！と納得です。



最初のオーバーホールキットですが，加工精度がよろしくないОリングや
加速ポンプ内のダイヤフラム，古いタイプのフロートバルブ（改良前の）
が入って来ていたので，正直，信頼性に欠けるな～と思っていました。

と言うことで，昨年にドラスペのオーバーホールキットが格安でヤフオク！
に出品されていたのを発見し購入していました。

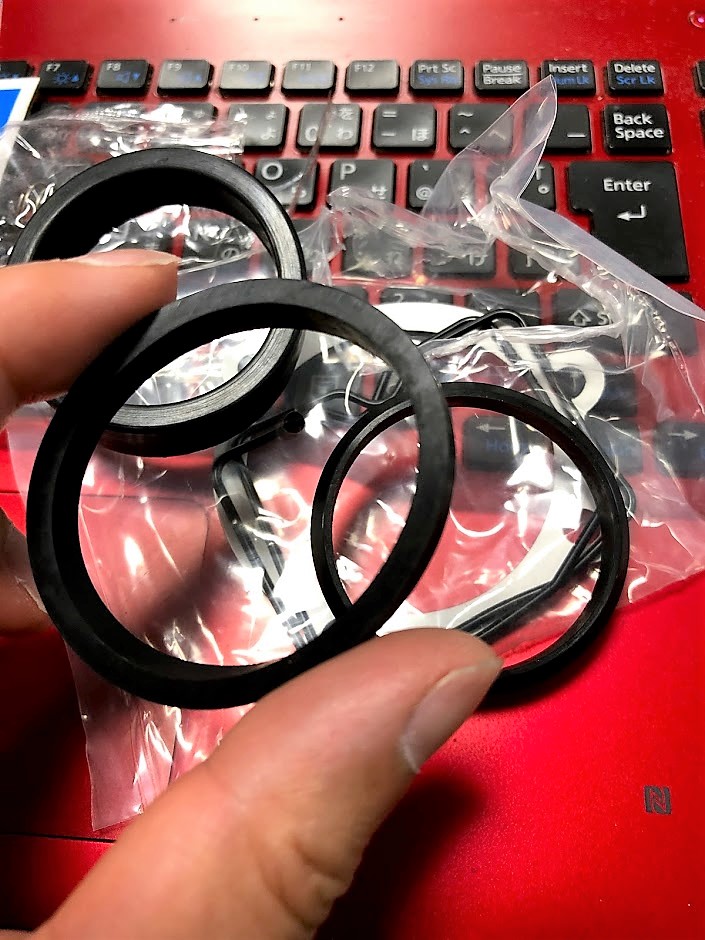

こちらのキットにもインマニシールは付属していましたが，期待していた
熱変形に強いスチール入りの対策品だったらいいんだけどな～と思いながら
見たら。。。残念ながらでした（笑）

一緒に対策品もオーダーしようと思いましたが手持ちのシールが２セット
ありますからね～勿体ないんで手持ちのシールに交換することにしました。

今気が付いた。。。( ;ﾟдﾟ)ｱｯ
エアクリーナーのガスケットをオーダーするの忘れてた（汗）
エアクリーナーをＣＶキャブに取り付けたままワイヤーケーブルを取り外す
ことができるなら要らないんだけどね～(*￣з￣)ﾌﾟﾌﾟｯ

インマニシール交換。。。上手く行くかな～Σ(´∀｀||;)ﾄﾞｷｯ!!
