皆様のアーシングの仕方の知識は本当に正しいのか?

皆様のアーシングの仕方の知識は本当に正しいのか? 皆様、こんばんは。

今夜から明日にかけてまた雨が凄く降るみたいですね。

被災地域の方には無情の雨だと感じますね。

何故またしても降って来るのか。

やり切れないですね。

処で、今日バッテリーの純正アースケーブルを交換しました。

これだけ差があります。

これに伴いサンバーに取り付けていた意味の無いアースケーブルを見直しし、全て撤去しました。

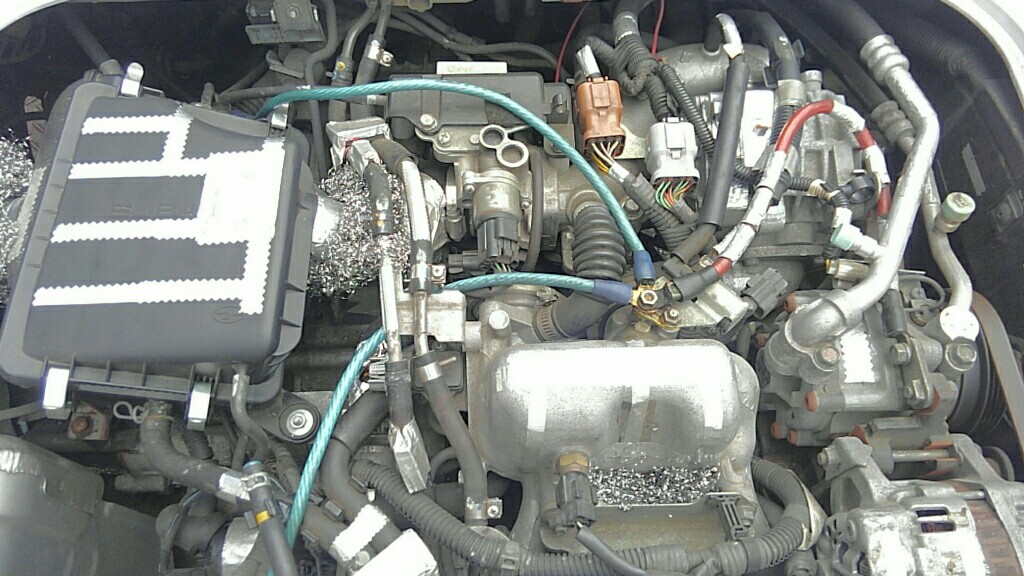

エンジンからとオルタネーター付近から中継をし、バッテリーアースポイントまで中継をしています。
ほんとであればこのような中継はよくありません。
しかしサンバーは蓋があるため、集中中継ターミナルをつけるスペース場所がありません。


バッテリーからの純正マイナスアースはこのような場所についています。
そこにアーシングのケーブルとスーパーキャパシタの線を繋げています。




そこでこれらのアースケーブルの電流を計ってみました。

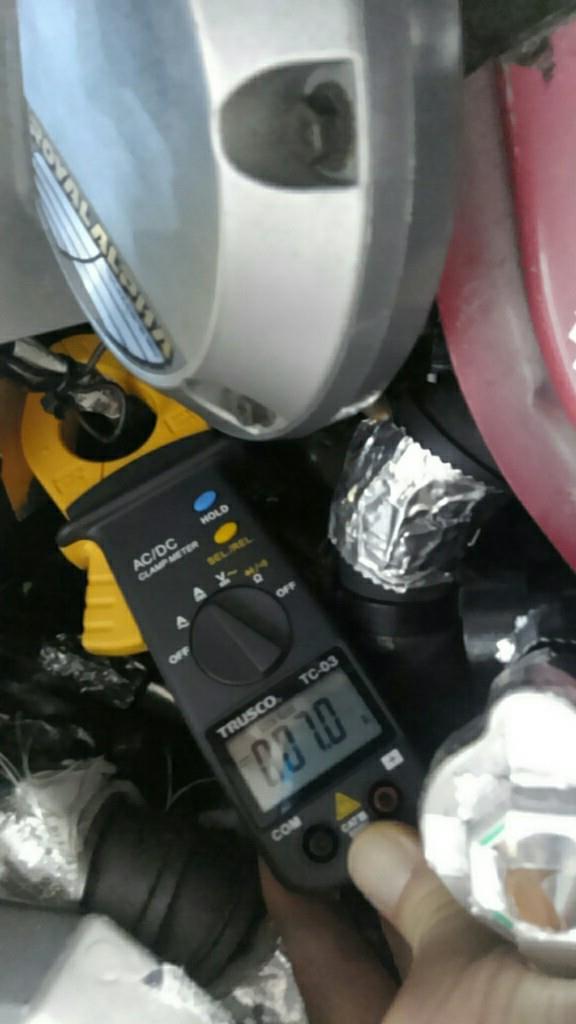

エンジンから中間中継区間は0.2A
中継地点からエンジンの方に電流が流れているのです。
マイナス線と繋がってるのにエンジン側に電流が引っ張られているのです。




オルタネーター付近

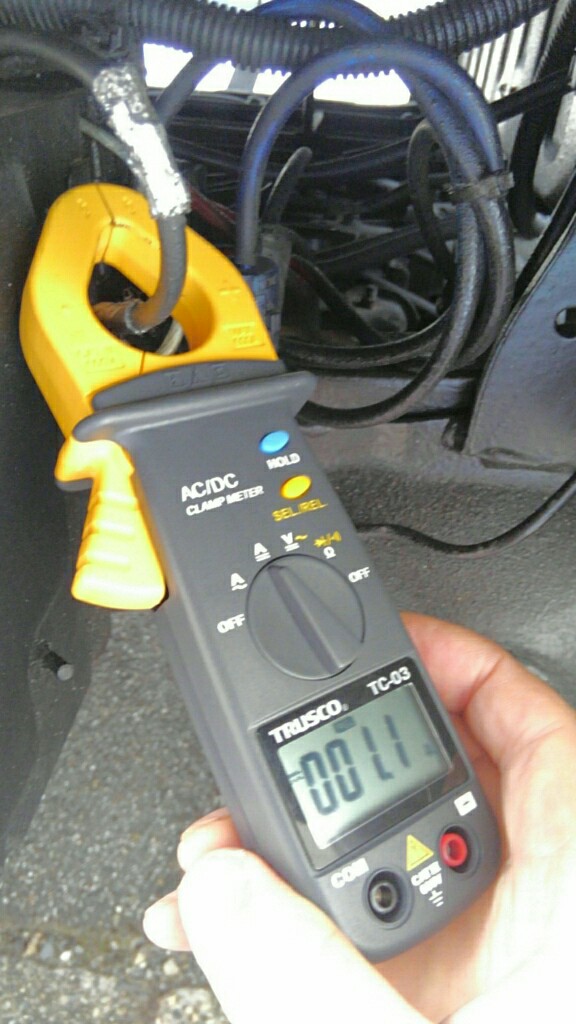

0.1A
これも中継地点からオルタ側に電流が流れています。



そしてバッテリーアースポイントからのアース線

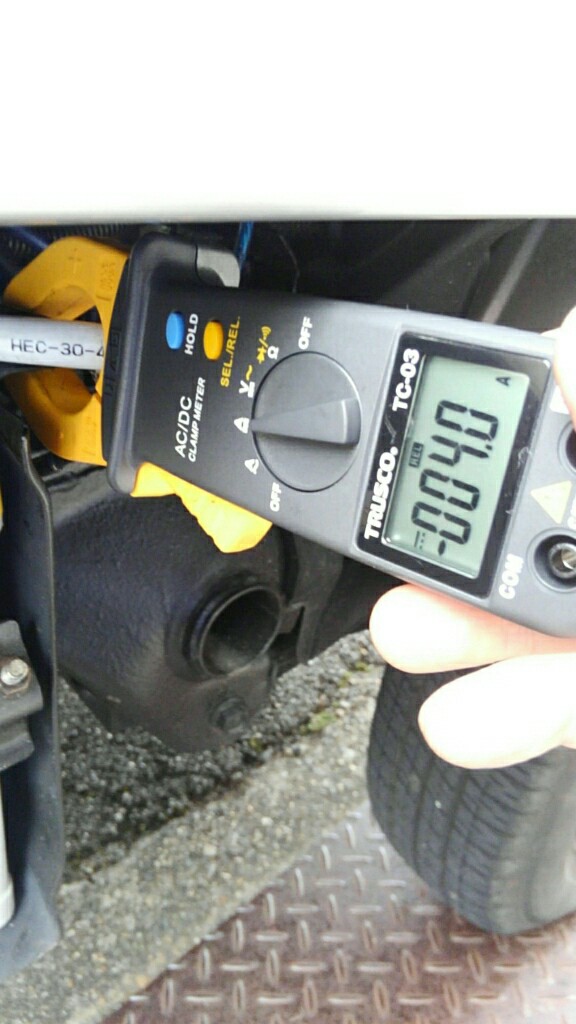

-0.3A


バッテリーのアースポイントから電流がエンジン側にオルタネータ側に流れているのです?
アーシングケーブルはやはり長くなると電流値が減少しています。

今までの皆様のアーシングの知識では説明がつきません。
アーシングはエンジンと繋げると、アーシングターミナルに集中させている電流が全てエンジン側に流れてしまうのではないか?

電流の流れはそれを示している!


それからバッテリーからのアースに驚きの結果が。

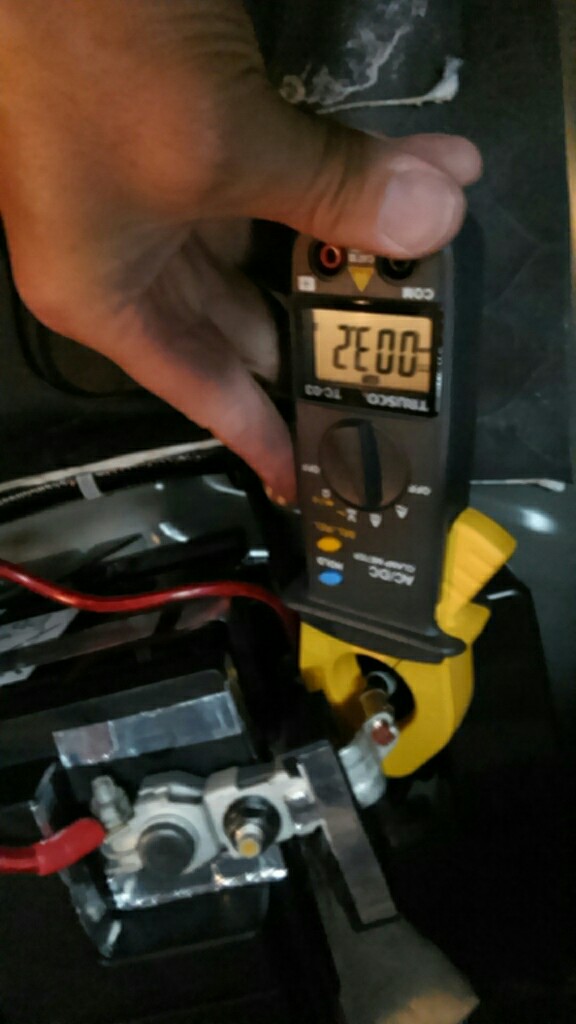

1.1Aかなり電流量が少なく電流の流れている方向が???

マイナス端子からボディー側に電流が流れています?
エンジンは稼動しています。
軽トラのマイナス端子線はこれだけで他には全くなく。
別のマイナス線が繋がっているという事もありません。
エンジンとアーシングのケーブルが繋がっているから、電流が流れる方向が逆になるのでしょうか?

まったく電気回路の仕組みが理解できません?

でも、機械が電流の流れる方向を示しているのですから、間違ってはいません。

皆様の思い描いていたアーシングの知識は実は間違っていたのではないのか?

根本的にアーシングの概念が間違っているのではないか?


ノートe-powerの純正アース

-3.2Aなのでバッテリー側に電流が流れています。
これが正常だと思います。


デイズルークスの純正アース(ボディーからのアーシングケーブルがマイナス端子に接続しています。)

+7.0A
電流がバッテリー側から車体の下のCVTか何かの金属に流れているようです。

何がどうなっているのか?




ボディーと繋がっているエンジンアースは、電流がボディーからエンジン側に流れているのは事実ですので確立は高いと思います。
エンジン純正アース



追加エンジンアース



そして全てのアーシングケーブルを撤去し、ハイパワーケーブルに交換しました。

そうしたらボディーからバッテリー側に電流が流れ4.0Aも流れるようになりました。

アーシングと電気回路の知識を根本から、改めて勉強し直さなければいけないのではないのか?

自分の知識の無さに情けなさを感じます。


皆様のアーシングの知識はどのようになっていますか?
全ての電流がマイナス端子に戻ると思っているのではないか?
実はその知識は間違っているのではないか?


やっぱり車は奥が深いですね。
