2019年10月23日

皆様のアーシングの知識は本当に正しいのか?その②

皆様のアーシングの知識は本当に正しいのか?その② 皆様、こんばんは。

今日はとても良い天気で少し汗ばむ感じでしたね。

でも、山々は色つき始め紅葉が山から下り始めてきました。

来月には初雪の時期がやってきます。

何時タイヤ交換するかな?



さて、ノンレジケーブルからの発端から始まったアーシングの検証ですが。

色々な事を調べていくうちに、アーシングの根本から考えて見ようかと。

皆様は先駆者の方々のアーシングを参考にしたり、自分で考え色々な繋ぎ方をして見えると思います。

根本的にアーシングとはなんぞやと?

アーシングとは電気の流れをバッテリーのマイナスに各部から線をつなぐことで、車の発電された電気はバッテリーに行きバッテリーのプラス端子から各部所に流れていきます。
こんなイメージだと思います。(画像を拝借させて頂きました)




そして電気の流れはこんなイメージを思い描いているのではないでしょうか。



これが今までの一般常識だと思います。


ここ最近電流計で電流の流れを調べていたら、今までの常識に+αの事柄が有る事がわかってきました。

それがボディーとエンジンの間にされているアースです。
今までの常識からだとエンジンからボディーの方に電流が流れると思っていましたが、実際はボディーからエンジン側に電流が流れていました。
これが帰還電流と言うものらしいです。



更に、バッテリーのマイナス側から電流が逆流すると言う、今までの知識からは想像も出来ない現象が起きていました。


これはバッテリーの充電による電流の逆流が起きているのではないかと思えます。


車には電源が2つ有ります。

一つはバッテリーです。
バッテリーはエンジンを掛けるときのスターター時に最大電力を放電します。

2つ目はオルタネーターです。
エンジンが掛かってからはオルタネーターが主電力になります。
走行中はオルタネーターから電力が電装品など走行に必要な電力が供給されます。
バッテリーはスタート時だけ力を発揮し、走行中はその使った分の電力をオルタネーターからの余剰電力で充電されます。

この時にマイナスからではなく、+側から逆流し充電されるそうです。
そして、満充電になると余った電力がマイナス側から放電されていくようです。

この理論からなら電流計で流れている電流が理解できました。

この事を考えるとアーシングは意味がないのではと感じてしまいます。
車両の走行に必要な電気負荷時にどれだけ電力が足りなくなるかです?

オルタネーターからは必要十分な電力は供給されるはずです。

更にオルタネーターにアーシングする必要があるのかです?

アーシングの電流は直流電流になるはずです。

ところが現在はオルタネーターは交流発電装置(三相交流電力)になっています。
それをダイオードを用いた回路で全波整流にしています。
昔々は直流発電(ダイナモ)で発電されていましたが、今は交流発電が支流です。
交流発電装置に直流の電流を繋げて意味があるのかです?
故障の原因になったりする可能性だってあるのではと思ってしまいます。


そこで今度は軽トラではなくデイズルークスの充電制御が付いた車で検証をしてみました。

バッテリー付近は、今はこのように取り付けて居ます。
38sqのアースケーブルを取り付けています。



純正アースはバッテリー下のCVTか何かエンジンと繋がっている金属に取り付けてあります。



純正エンジンアースはボディーとつなげてあります。



そのアース線のアースポイント同士を繋げてみたら、電流はどんな流れをしそれぞれのアースの電流は増えるのか減るのか?検証してみます。
15sqの長いアース線を繋げて作成しました。



それぞれのアース線の電流は

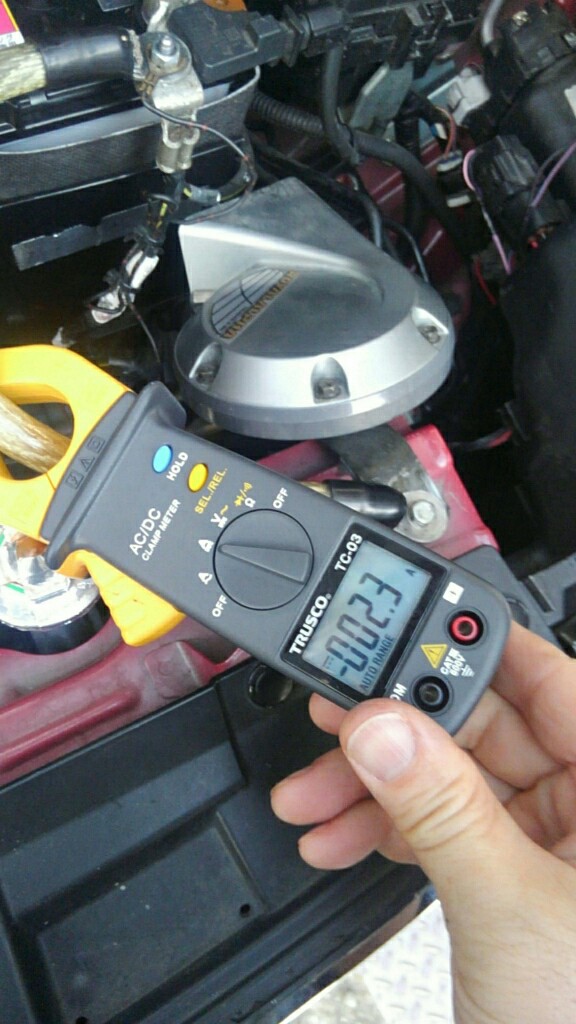

38sqアースケーブル
ボディーとバッテリーマイナス端子に繋げてあります。

電流2.3Aでボディー側からバッテリーに流れています。
前回より電流が少ないのは、間にホーンの金属ステーを挟みこんでいるので電流量が減っているのです。


純正アース
バッテリーマイナスとCVTか何かの金属に繋がっています。(エンジンに近いところで)

電流8.4A
やはりデイズルークスでもマイナス端子側からボディーに放電されています。
それもかなり多い電流です。

このような流れになっています。
+側から電流が流れ→バッテリーが充電され→マイナス端子から純正アースを通ってボディーに流れ→アーシングでマイナス端子に電流が戻り→バッテリー内に戻らず純正アース線に流れボディーに流れている。

この流れを見るとアーシングで戻った電流が、バッテリー内を通らず純正アースを通ってボディーに戻っているのではないかと思えるのですが?

アーシングの電流はやっぱりバッテリーに戻っていないのではないか?

アーシングで戻った電流が純正アース線でボディーに流れているだけではないのか?

この電流の流れからするとかなりの可能性があります。

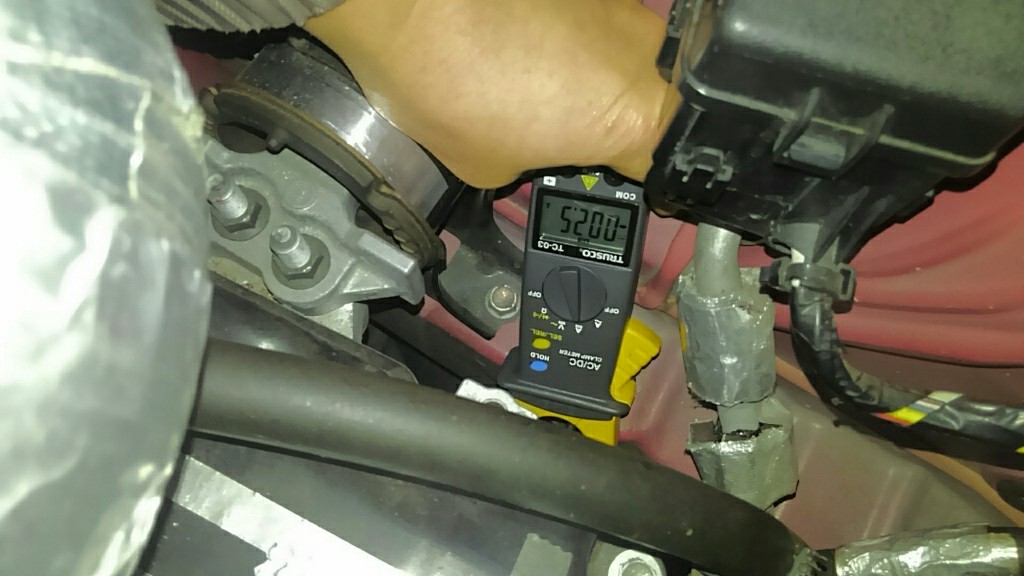

エンジンとボディーノアース線

電流2.5A
やはり何度試してもボディーからエンジン側に電流が戻っています。

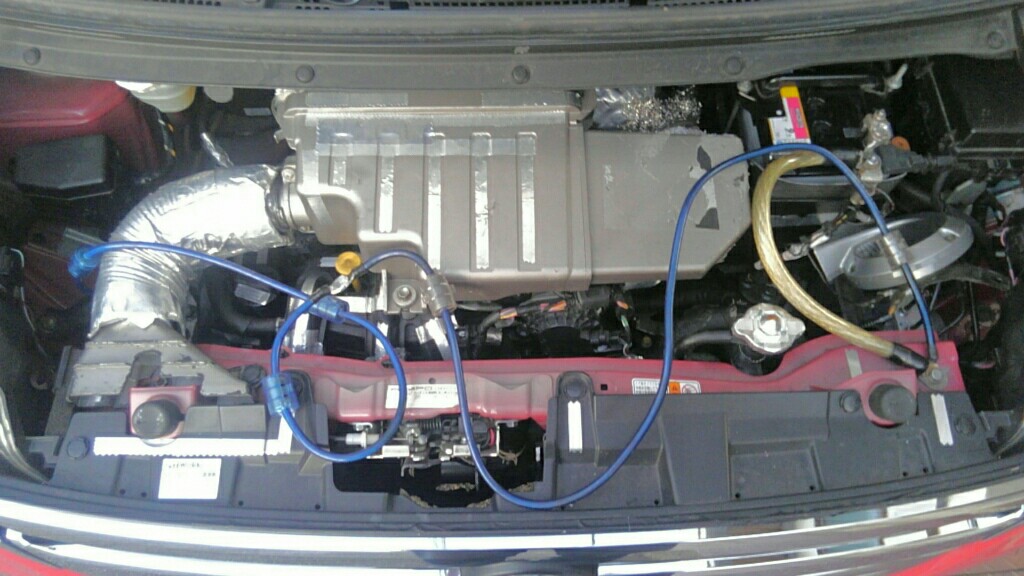

そしてそれぞれのバッテリーアーシングのアースポイントとエンジンアースのボディーポイントを繋げて見ました。
よく皆様が集中中継アースポイントを設けている事と同じ事になります。

さあ、皆様はこのアース線に流れる電流はどんな方向に流れると思いますか?
それと電流量は何A位流れると思いますか。

そして、それぞれのアース線の電流はどうなると思いますか?

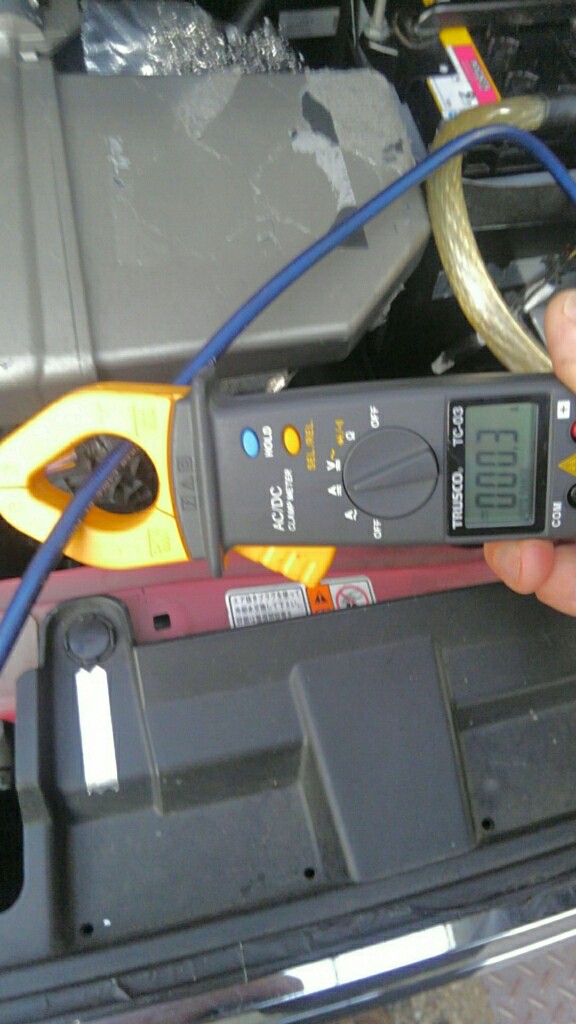

それぞれを繋いだアース線の電流

電流0.3A

電流の流れている向きはバッテリー側

しかしこれだけ長くなると電流値が極端に減少しています。
やはりアーシングケーブルは長く配線するのは殆ど効果が無いと思われます。
あちらこちらに長いアーシングをされて見える方が見えますが、まったく意味が無いと思われます。
アーシングの効果を果たしていないのではと感じます。
だから効果が無いとか色々言われるのではないかと。
電流の流れる量のアーシングの概念を理解していないのでは?
根本的にアーシングするにあたって、アースケーブルの長さで電流量が減少するなんて考えても無いのでは?
アーシングの概念が間違ってるのではないでしょうか。


じゃあ、それぞれのアース線の電流はどうなったのか?

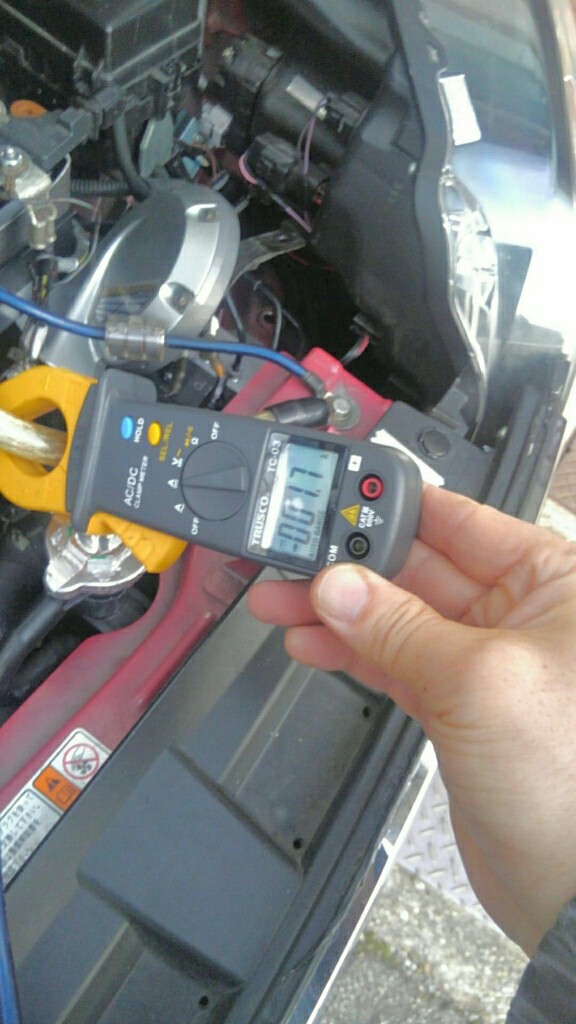

バッテリーとボディーのアースケーブル

電流1.7A
中継アーシングをする前より0.6A電流量が減少しています。

中継アーシングケーブルの電流量が0.3Aが流れているのだから、一般常識で考えればボディーからバッテリーに流れる電流量は増えると考えるのが当然だと思います。

しかし実際は電流量が減少しています。

何がどうなっているのだ?

中継をすると端子自体に抵抗が逆に増え電流が減るのか?

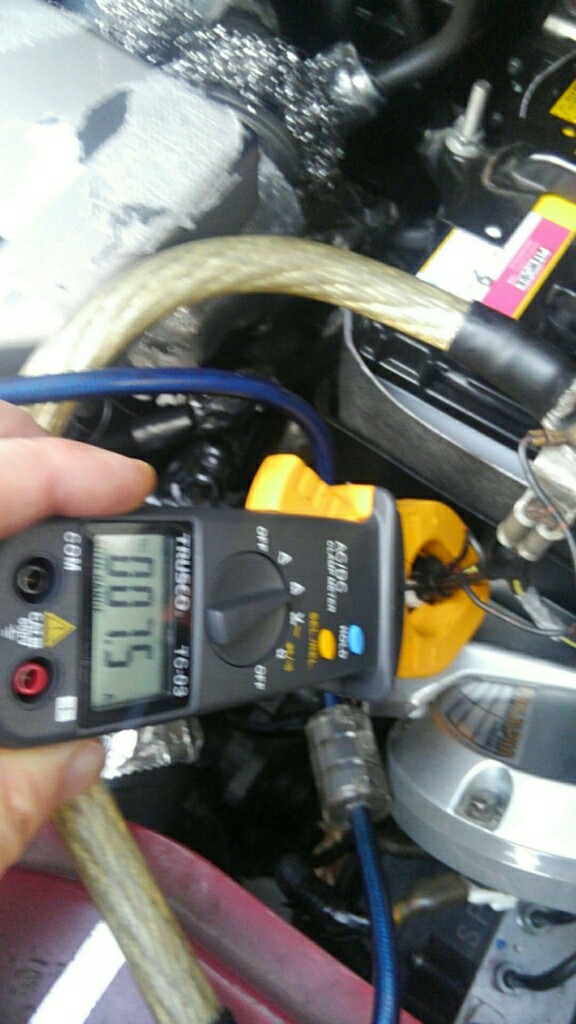

次は純正アース線















純正アース

電流7.5A

なんと純正アースに流れる電流も減少しています。
0.9Aも減少しています。


この流れを見るとアーシングで減少した電流が、そのまま影響しています。

という事は、アーシングの電流はバッテリー内に戻っていない可能性が非常に高いのでは?

今までのアーシングの概念自体が思い違いをして、間違っているのではないか?

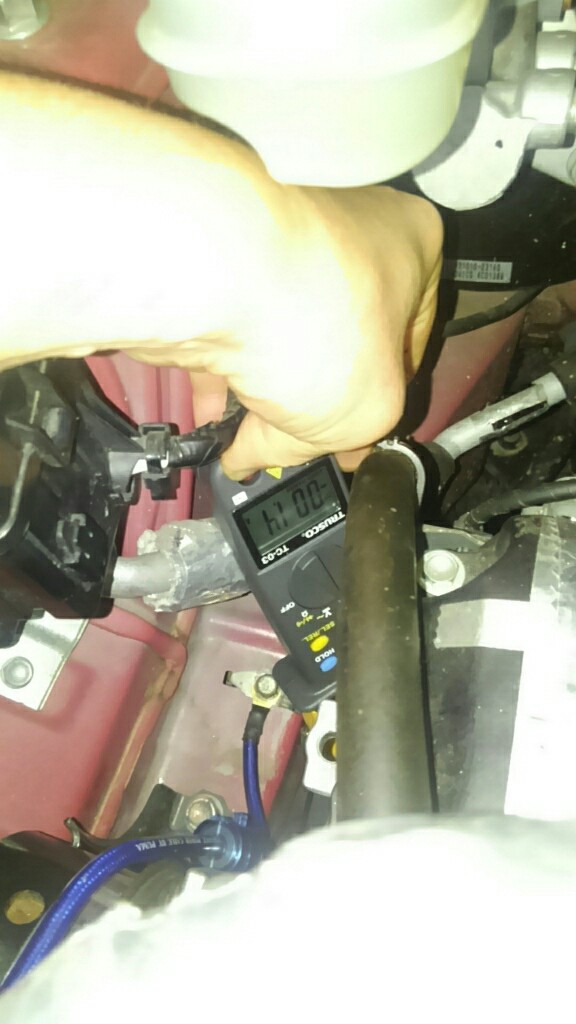

次はエンジンアース




















エンジンアース

電流1.4A

電流の流れる方向は変わっていません。
しかし、電流量がこれも減少しています。
しかも1.1Aも減少しています。


この結果ら考えられる事は、アーシングの集中中継ポイントで色々なアースポイントと繋げると、それぞれのアース線の電流が減少してしまう可能性があると言うことです。


これから考えられる事は、アースは単体で出来るだけ少ない数でケーブルの太いので短いケーブルにしないと、アーシングの効果が減少してしまう可能性があると言うことです。

アーシングはバッテリーとボディーだけに極太の短い1本だけで十分なのではないのでしょうか?

あとは純正アースを強化するか、まったく別の太いアースに交換するかです。



アーシングの根本的な電流の流れが、実は思っていた事と違う現象を起こしているのではないか?
この事から考えられるのは、アーシングの電流は殆どバッテリー内に戻って居なく、マイナスアース線からボディーに垂れ流されている可能性があるのではないでしょうか?
走行中の急激な電力低下時にはバッテリー側から電流が流れると思うので、その時には逆の電流の流れがあるのかも?


電流の流れは超難解です。
電流は女性の髪形のように七変化し様々な流れをするのでしょうね。
