皆様のアーシングの仕方の知識は本当に正しいのか?その③

皆様のアーシングの仕方の知識は本当に正しいのか?その③ 皆様、こんばんは。

今日は強い雨が降りましたね。

皆様の地域は大丈夫でしたか?

一雨毎に寒くなっていくのでしょうね。








ノンレジケーブルから始まったアーシング検証ですが、色々検証を重ねると今までの皆様が思っていたアーシングの知識に誤認があるように感じてきました。


皆様の一般的な車の電気の流れはこのイメージですよね。





しかし、実際には電流の流れは違っていました。





前回ではアースの電流の流れを見てみましたが、みん友(こいん)さんが20年前の面白い記事を見つけてくれました。

アーシング・ケーブルワークについての考察

そこには電源回路図が記載されていたのですが、私のアースの電流検証で推測した事がドンピシャ当たっていました。


そして電源負荷が軽い場合、電流のほとんどがオルタネータの発電でまかなわれ、マイナス側に来た電流が、バッテリーマイナス端子をバイパスに使ってマイナス側に流れる電流があるとのことです。
そしてアーシングの電流もマイナス端子を介しバッテリー内に入らなくボディー側に流れるとの事です。

あの電流の流れ方から、私が推測したとおりのようです。


そして、電源負荷が多い場合はこのような電流の流れが考えられるようです。


この電流の流れを理解しアーシングするのが良いかと。


そしてこの記事の中に、私が電流検証でケーブルの太さについて言っていた事が書いてありました。
アーシングチューニングのknowhow

アースケーブルは太くて短く繋ぐ方が良いと書いてありました。


更に以前からアーシングで1番効果があるのが、エンジンに3箇所位はアーシングした方が良いと言っていましたが。
この記事にも同じ事が書いて有りました。



私の考えていた事が、この記事にドンピシャリ当てはまっていました。

びっくりです(゚д゚)!

でも、エンジンからのアースについては、あの電流の流れから推測するにバッテリーに戻さないほうが良いのではないかと思っています。
過放電になる可能性が有るように思うのです。

その検証をやろうかと考えています。

その為にまたまたみん友さん(☆★Johnny★☆)さんが作成してくれました。

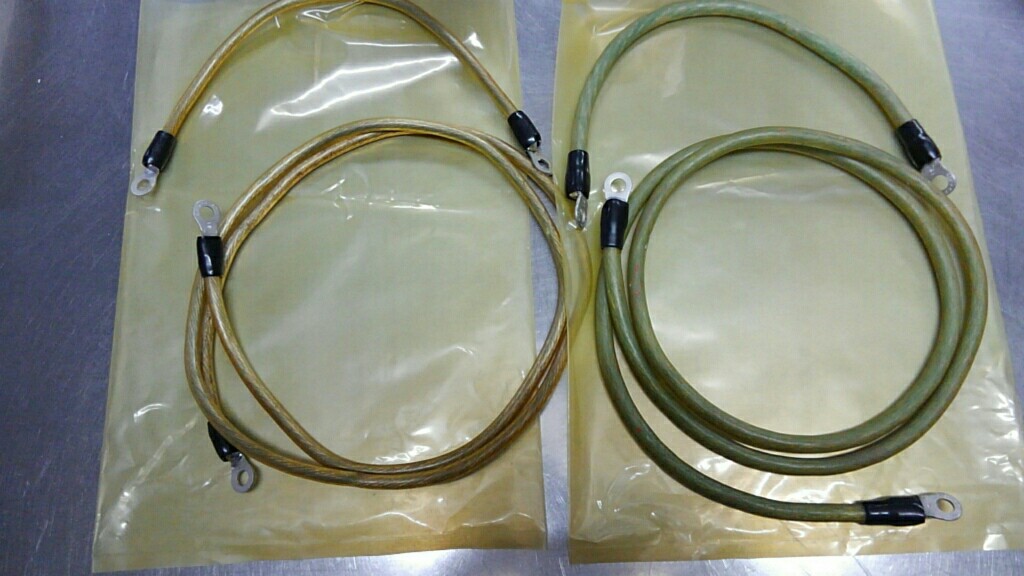

2種類のケーブルの太さを作成して頂きました。

本当に有難う御座います。

何時か何かお礼をさせて頂きます。
(神聖ノンタマの愛でも贈ります)♪

このケーブルの太さをそろえる事によって検証の正確さを上げたいと思っています。
今度はエンジン直結からバッテリーからのアーシングポイントに直結してみます。

そうすれば皆様がよくしているエンジンから集中ターミナルポイントに接続している電流が、どのように電流が流れているか解明出来ると思います。


その前にアーシングで気になっている箇所が2箇所あるのです。

スロットルの所とダイレクトイグニッションの箇所なのですが。

ここは本当にアーシングする意味があるのですか?

理論的には電流は流れないはずです。

もし、ここにアースする意味があるとすると静電気なのかな?

そこで電流検証してみました。

スロットルの所にこのように繋げました。

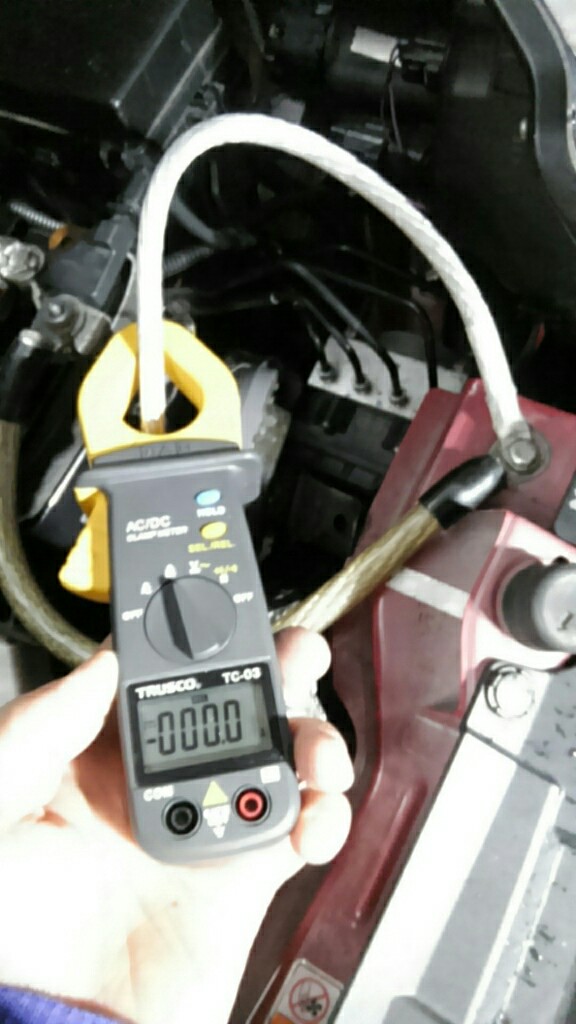

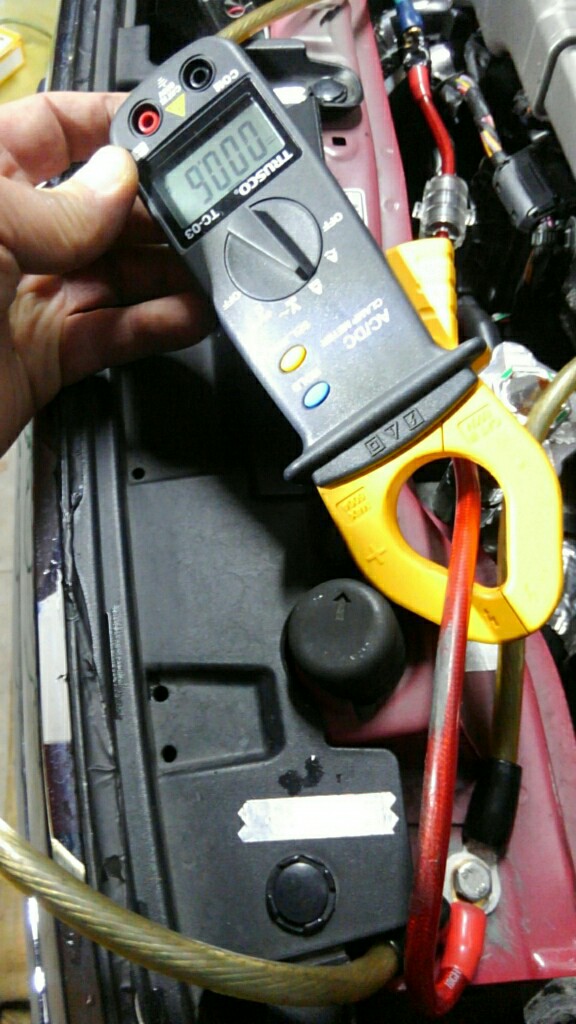

スロットルの電流は?

電流0A
まったく流れませんでした。

ボディーとバッテリー間は

電流2.9A
ちゃんと流れています。
しかし接点の抵抗が増えているようで、前回の測定より電流が減少しています。

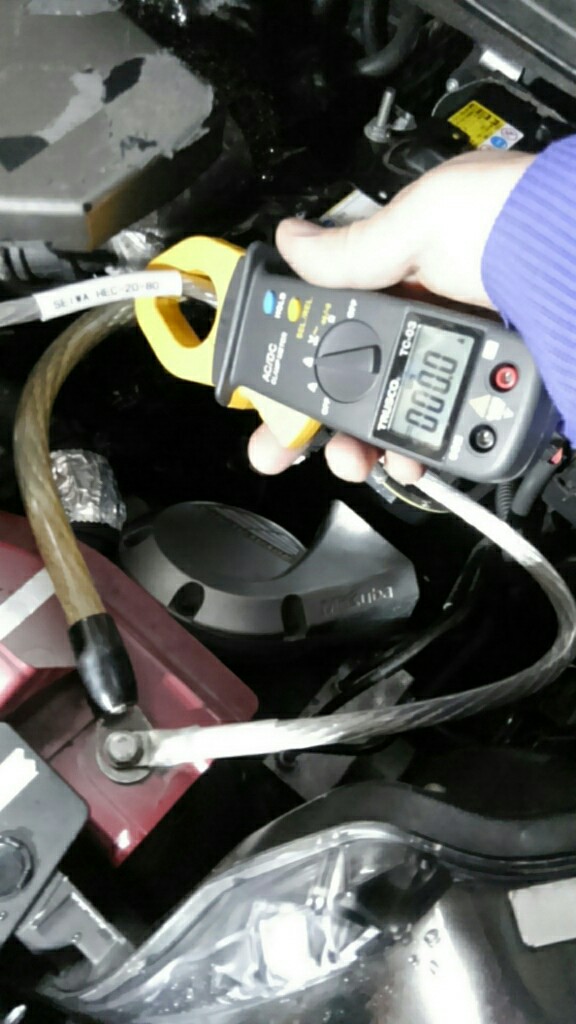

ダイレクトイグニッション





1箇所だけの電流になります。

電流0A

これもまったく電流が流れて来ませんでした。


この結果から、負荷が少ない時は電流は流れてきません。
高負荷の時に静電気の除去がある可能性がある位だと思います。
トルクアップとかありえないと思うのですが。

殆ど意味が無いと思えるのですが?

もし、ここにする意味を科学的に説明出来る方はみえるのでしょうか?

もし、静電気除去が目的とか言うなら、わざわざケーブルを苦労して繋げて施工する必要が無いと思います。
アルミテープで十分静電気放電が出来ると思います。


早速みん友さんが作成してくれたケーブルの検証をしました。
エンジンボディーに直結させました。


バッテリーとボディー間も同じ径のケーブルにしました。


そしてバッテリーと繋げているアースポイントに繋げました。
ケーブルの太さは14sqです。

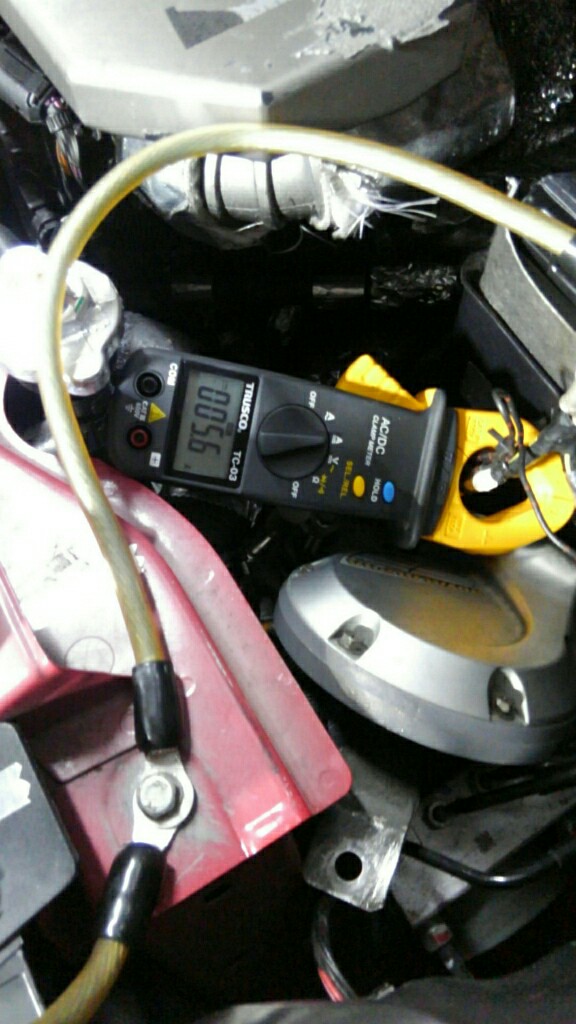

それぞれを繋げた状態でのバッテリー純正アースの電流

電流5.6A

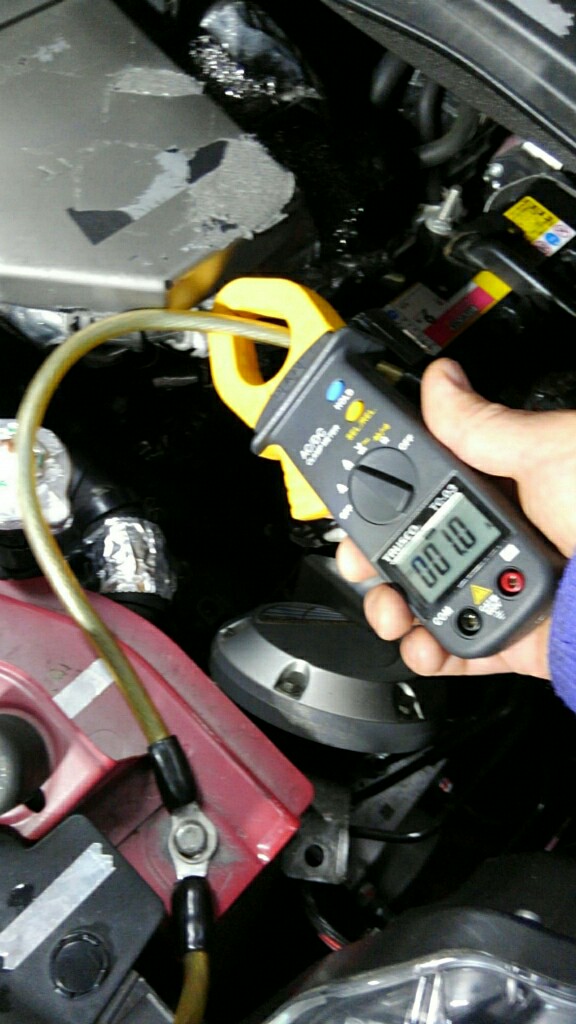

バッテリーとボディー間

電流1.0A

電流がかなり減少しています。

これはエンジン直結された事と接点の抵抗により分流されたのではないか?
それとエンジン側に電流を引っ張られているのではないか?

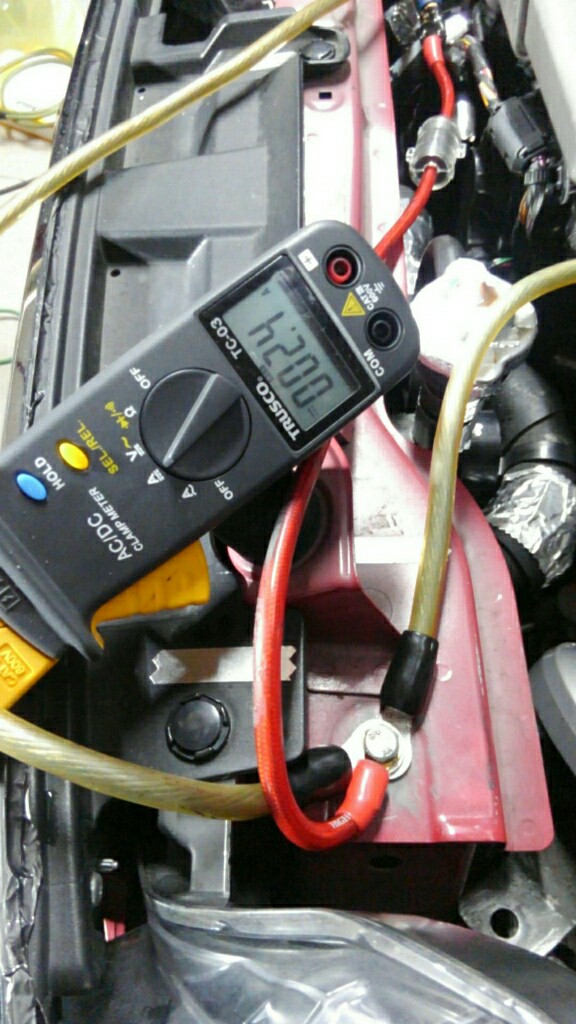

エンジン直結

電流2.4A
やはりエンジン側に電流が流れています。
マイナスアースと繋がっているのにエンジン側に電流が引っ張られています。

これは考えるにエンジン側の方が電位が低く、電流を引っ張ってしまうのではないか?



次は22sqのケーブルを繋げてみました。

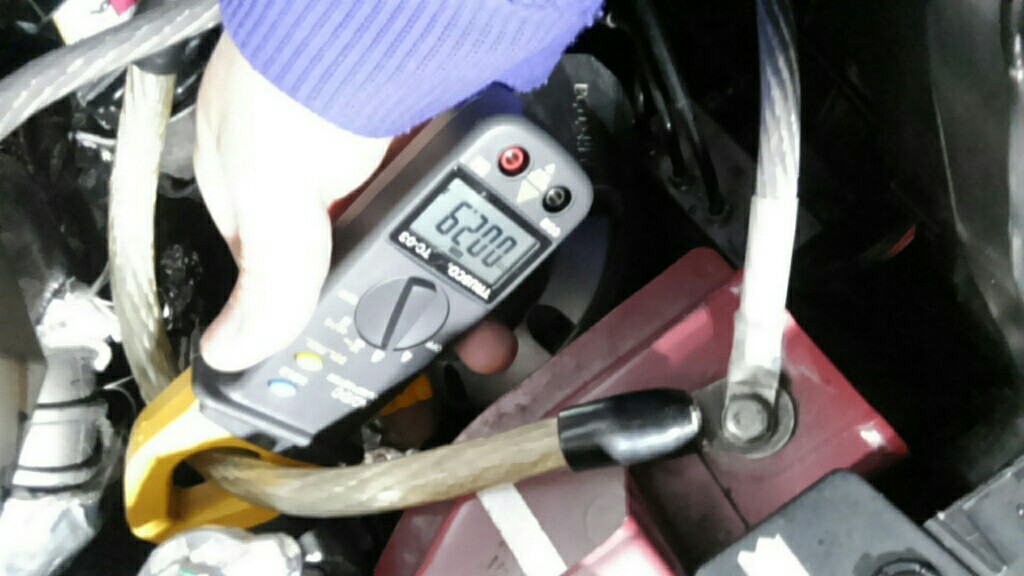

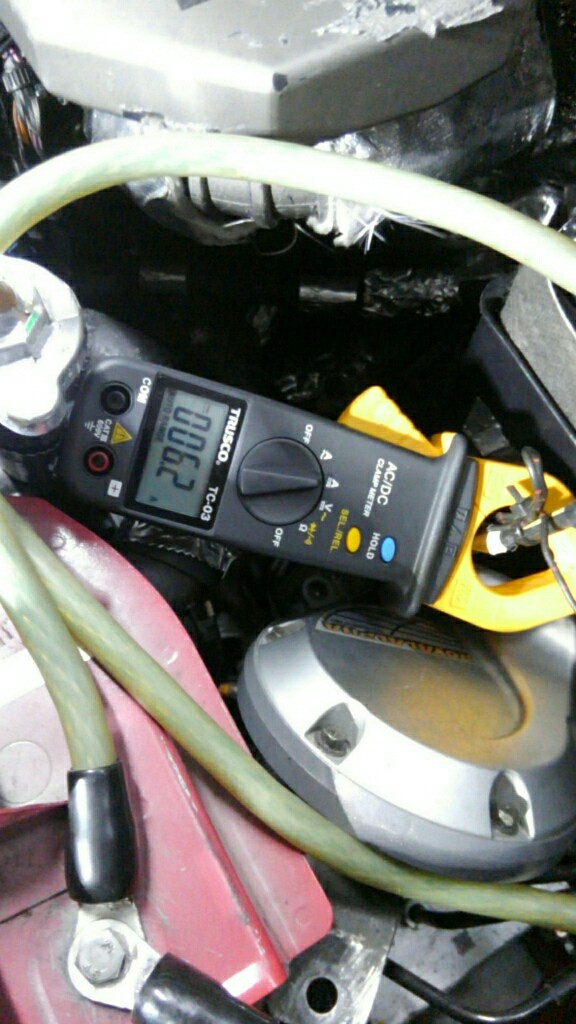

バッテリー純正アース

電流6.2A

ケーブルの線径が太くなると純正のケーブルの電流量が増えています。


バッテリーとボディー間

電流1.9A
ここも太くなると電流量が増えています。



エンジン直結ケーブル

電流2.7A
エンジン直結も少し増えています。
そしてやはりエンジン側に電流が流れています。

エンジン直結でアースをバッテリー側にしても、エンジン側の方が電流を引っ張る力が強いようで、分岐点からエンジンに電流が流れます。


そこでこのケーブルを繋げたままで、エンジンの別の場所からアースを取ってみたらどうなのか見てみました。

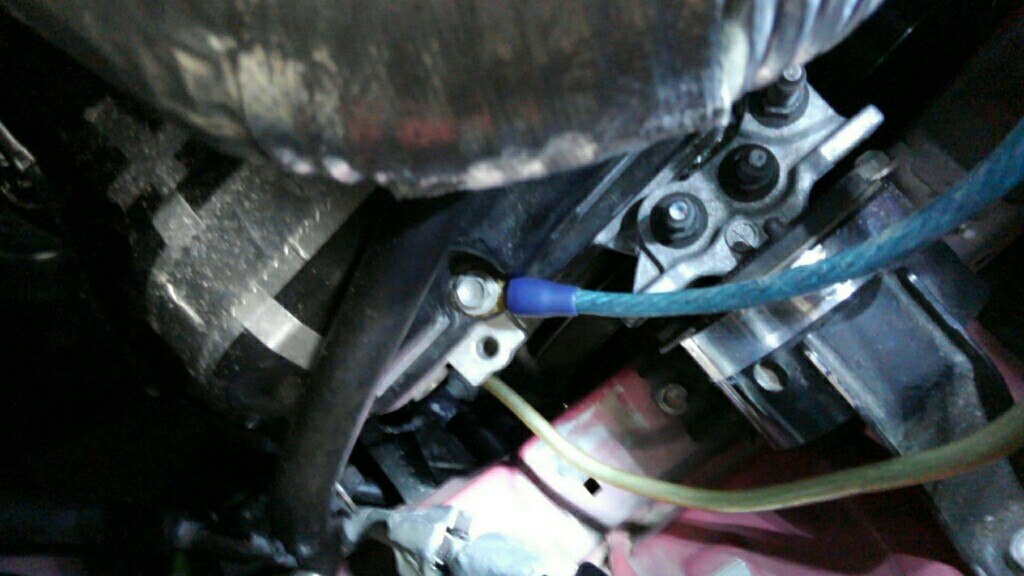

エンジンヘッドのここに繋げました。



端子径がネジに合わなかったので、合う端子のケーブルを繋げて作成しアースポイントに繋げました。

電流0.6A
これはケーブルが細いのと途中で繋げているので抵抗が増えて電流量が減少したと考えられます。

それよりも、電流が流れている方向です。

やはりこのエンジンに直結してあるアースも、エンジン側に電流が流れています。

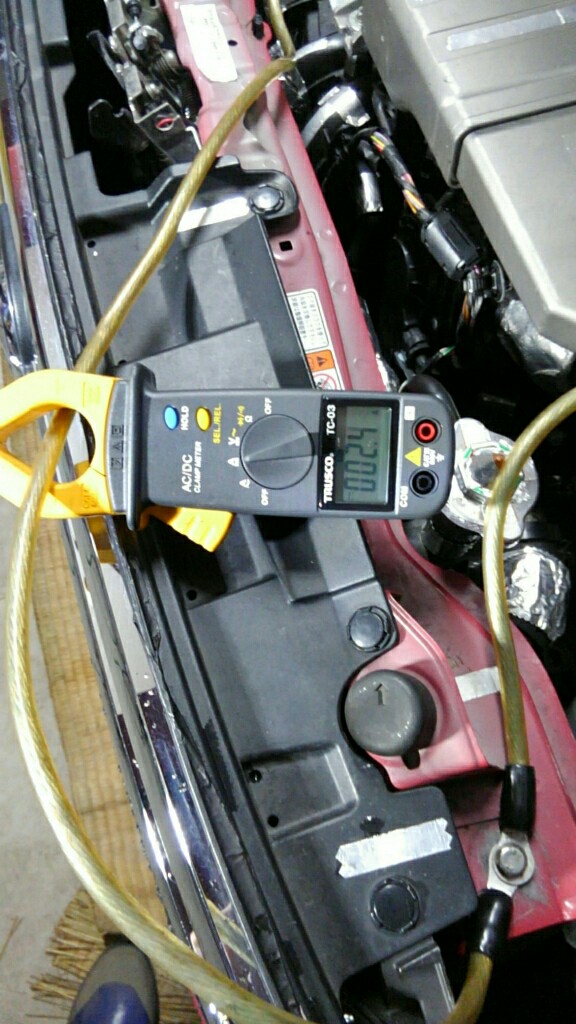

もう一つのエンジン直結のアースも

電流2.4A

エンジン側に電流が流れています。

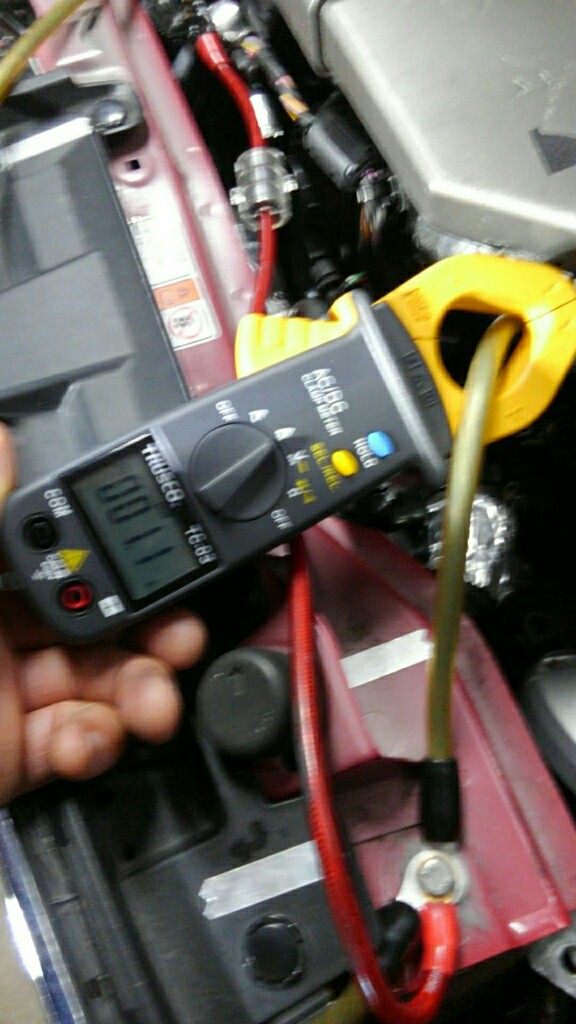

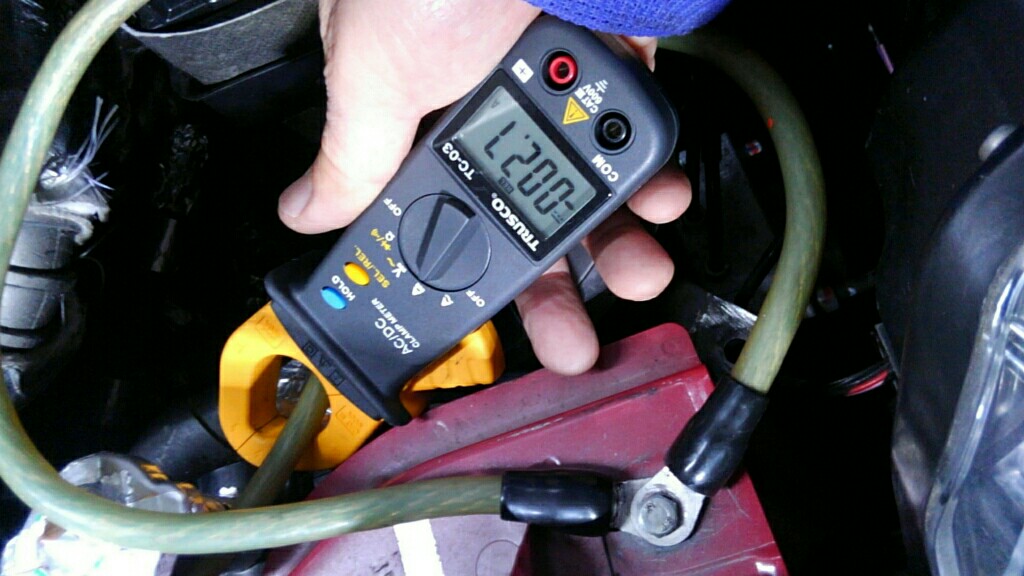

電流1.1A


これから見えるのは、エンジンアーシングは全てエンジン側に電流が引っ張られて流れている事になります。


皆様はエンジンアーシングをバッテリー付近の集中中継ポイントを設け、そこに繋げて見えますよね。

この電流の流れから推測出来ることは。

色々な所から引っ張ってきて集中ポイントに繋げた電流が、エンジンアース側に引っ張られて電流がエンジンに流れてしまっている事になります。

折角色々な所から集中ターミナルに繋げても、バッテリー側に全ての電流が流れて行かない事になります。

バッテリーに戻る電流が減少してしまうのです。

この電流の流れからエンジンアーシングをバッテリー側に接続は過放電になる可能性があります。


エンジンアーシングはそれぞれボディーへアースした方が良いのではないでしょうか?

皆様の今までしてきたアーシングの知識は、誤認があり知識が不足しているという事です。

科学的根拠も無いのにアーシングの極意とか、知識が不足しているのに言わないほうが良いですね。

先人の知恵とか、誤認の知識で先人の知恵ですか(笑)
アーシングの根拠になる概念が間違っているという事です。

しっかり科学的な勉強してから言ったほうが良いのではと思います。


折角なので純正のエンジンアースをエーモン製に交換し使います。
外して見るとこんなにも細いです。





エンジン真横で高温になる所なので、あまり太いのを接続しないほうが良いと考えエーモンの15sqで繋げてみました。

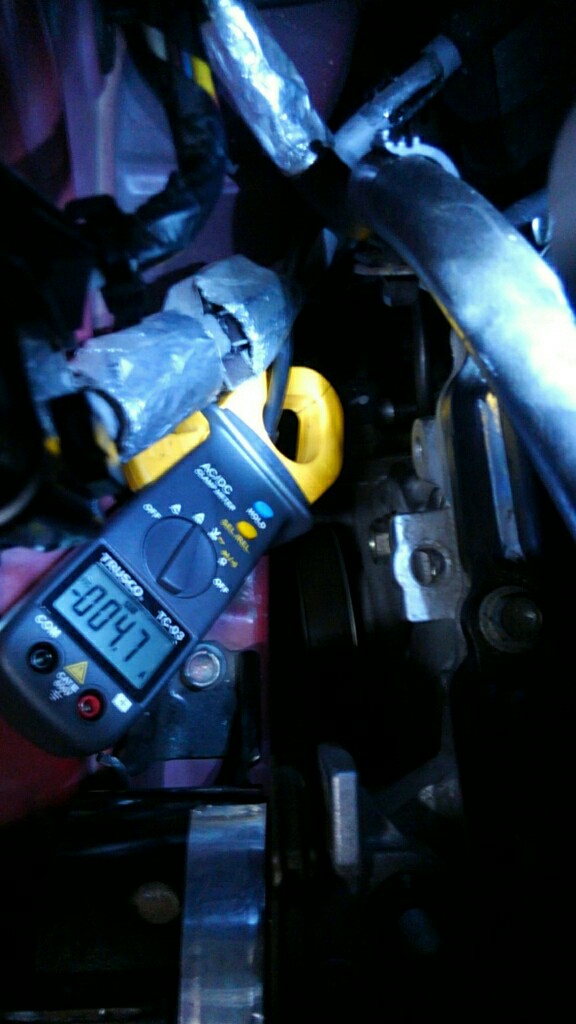

交換した後の電流は

電流4.7A

なんと!
純正アースより2A程度電流量が多くなっているようです。

やはりケーブルは太いほうが電流の流れる量は多いようです。

そしてエンジンアースはエンジンからバッテリーに戻っているのではなく、マイナス側からエンジン側に流れているという事です。


この事を踏まえアーシングをされるのが効果を体感出来る可能性があると思います。

今までのアーシングのやり方では無意味なものもあると思います。

昔の車と現代の最新の車では色々変わってきていると思いいます。

ハイブリッドにはオルタネーターがついていません。

e-power はエンジンで発電し電気の力で動いています。
オルタ発電と違います
プリウスを含め、ハイブリッド車は電流の流れが違うと思います。

先日検証した時にはエンジンとボディー間に電流が流れて来ませんでした。
12Vバッテリーへの充電制御はどのようになっているのか?オルタネーターはありませんので、12Vバッテリーへは、リチウムイオンバッテリーからDC/DCコンバーターを介して電圧を下げて電源を供給してあります。

車も進化しています。
アーシングも時代にあった物に進化しないといけないと思います。
ハイブリッドに、今までの様な概念のアーシングでは故障の原因になりかねないかも知れません。
ハイブリッド車のアーシングを研究して見たいですね。
でも、プリウスとか持ってないし。
何方かのハイブリッド車で研究して見たいですね。
