今回、作成した物はリアのルームランプです

写真では見えませんが、ナビの辺りまでうっすらと光が届いています

旧タイプは砲弾型白色LEDを6個束ねたモノですが、はっきり言って薄暗い感じでした
60mAで0.72Wと

中央のくぼ地にFLUXを敷き詰めるなら横5縦4の合計20個が可能です
0.5WのPowerFLUXを敷き詰めれば600ルーメン(notラーメン)
ただし消費電力が12.6W以上になるので危険だと思います

今回は材料の都合で30mAを9個と60mAを4個となっています
まず30mAの日亜を3個X3列
日亜の間に60mAを2個X2列の構成に成っています

長時間の安定動作を目指して、アンダードライブで設計しています

30mAの日亜は25mA　3Chipの60mAは45mA
消費電力は25X3+45X2=1.98W
定格駆動でも2.52Wかぁ

前回のブログタイトルの福音とは本来、「良い知らせ」という意味である
つまりは、無事に完成出来たとご理解頂きたい

出来れば写真のようなモノを作ってみたいが、そこは完全に、せばすちゃんに譲っておく事する

しかしまぁ、こんな空軍のオフィシャルカーを作るアメリカって国は･･･

まず材料としては以前エルパラで購入しておいた
青色LED
日亜NSPBR70BS 30mA 9個

3ChipFLUX　60mA 4個

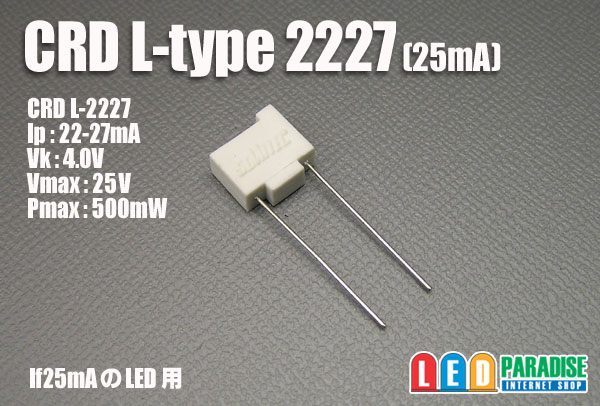

CDR　25mA 3個

　　 15mA 6個


サンハヤトのガラスエポキシ基板


今回の工作はデッドストックを再び日の当たる世界に出したということである

午後からピットインさんでオヤツを食べながら、ごそごそ作業をしてました

ほぼ満足の出来栄えでした(*^∇^*)

机の上の飲み物が全てＵＣＣのコーヒーだったのに今気づいた（汗）
