ハイマウントストップランプ　～ＤＩＹ/ＬＥＤカスタム加工～
おはようございます。
お友だちの車のリア上部に装着するハイマウントストップランプのLED点灯のカスタム加工が完了しました。
ハイマウントストップランプにシーケンシャルウィンカー（流れるウィンカー）機能およびブルーポジションを内蔵したストップランプ加工です。
【注意】
※ハイマウントをポジション化およびウィンカー機能を付加すると車検非対応となります。

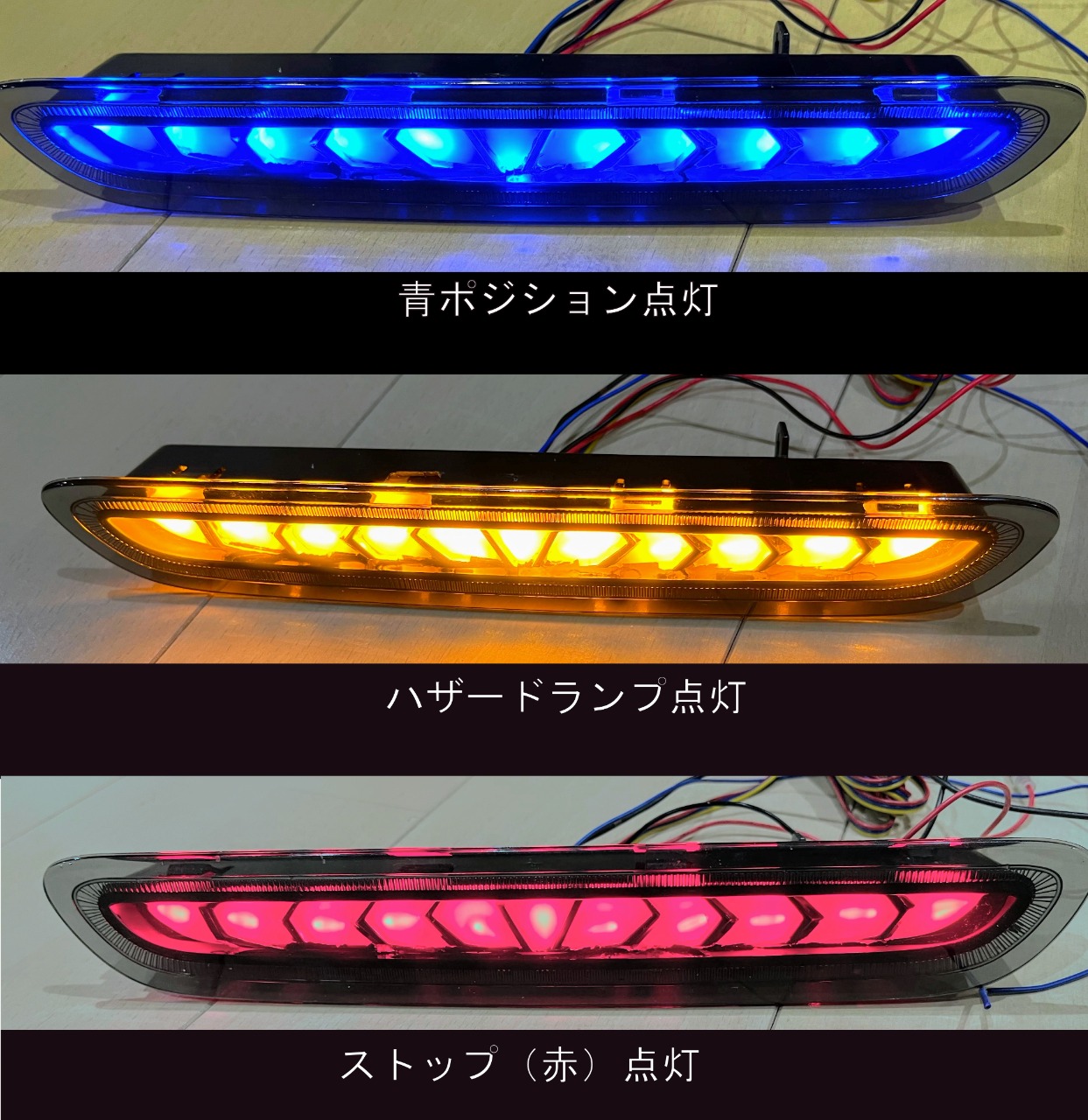

①スモール時に青色LEDが点灯します。

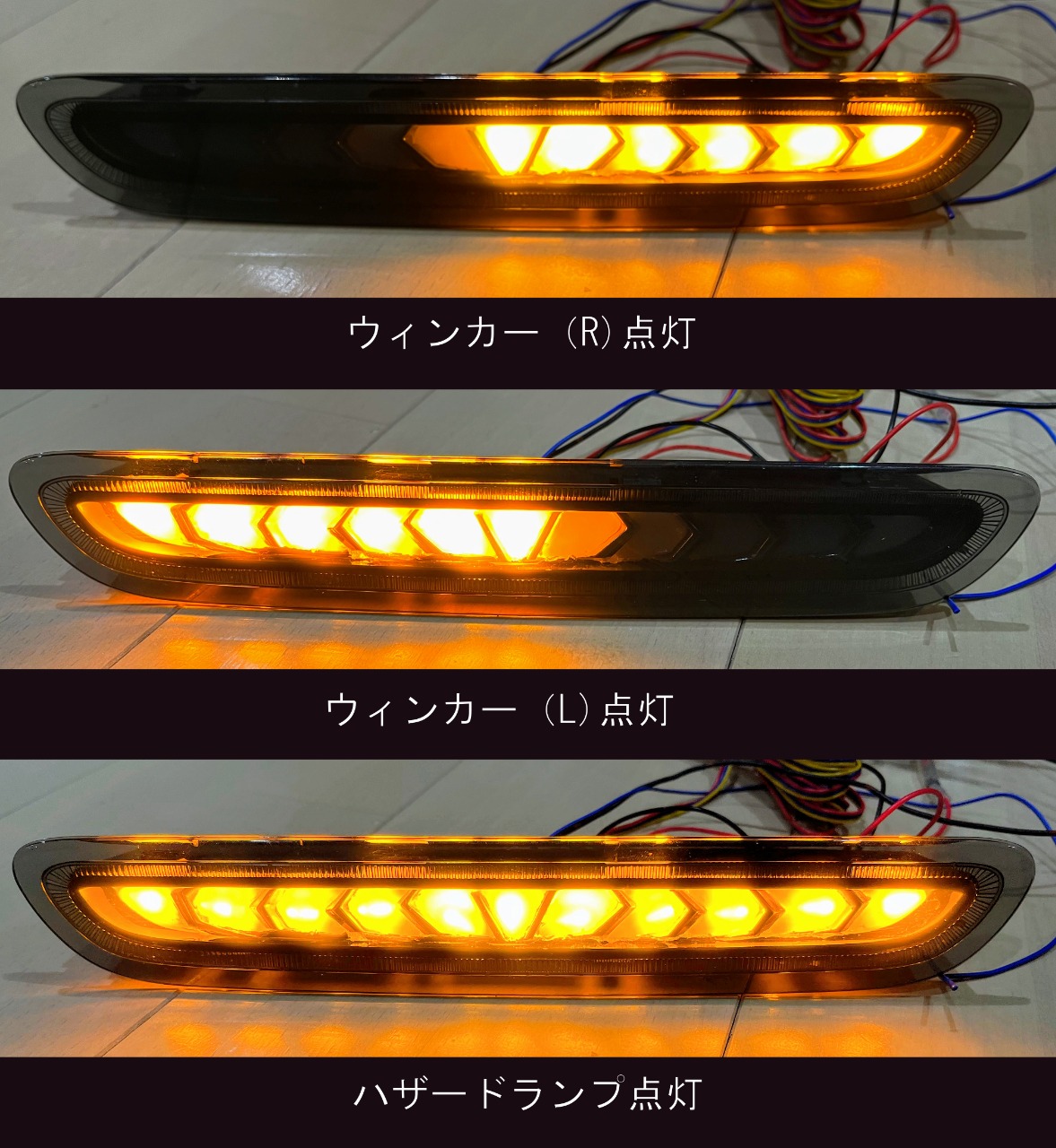

②ウィンカー操作時に左右独立で、橙色LEDが外側へ流れるように点灯します。
③ハザード点灯時に、左右両方の橙色LEDが中央から外側へ流れるように点灯します。
④ブレーキング時には、赤色LEDが全点灯します。

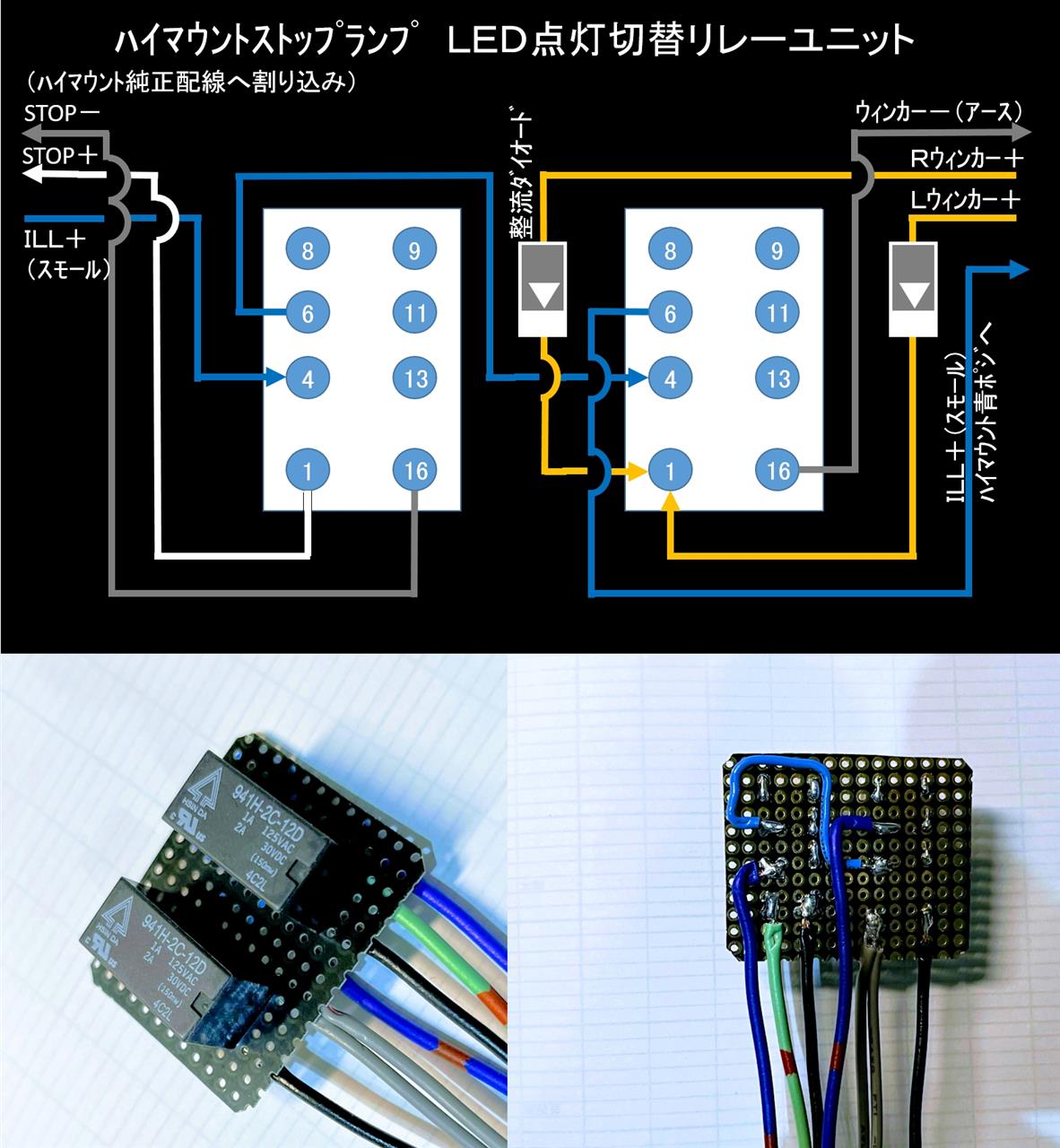

⑤青色LED、赤色LEDが同時点灯しないように専用リレーを設計・製作しました。
※ウィンカー操作時にブルーポジションが点灯していたときは、ウィンカー機能を優先し、ブルーポジションは消灯します。
※ブレーキング時には、最優先で赤色LEDを全点灯します。
車検非対応でも、安全設計です(笑)
