こんばんは

今回は ずっと気になっていた線材‥
オーグライン線を購入し、
CDドライブとアナログ電源を接続する為の
DCコードを とうとう作ってみました！

オーグライン…
ずっと気になっていたんですよ…
でも、これが結構 高額な お値段なんですよね‥
という事で お試し1mだけ購入しました


オーグライン
PTFE/ 単線 0.8㎜ /1m
「あきばインパルス」が一番安く、
4千円弱で入手出来ました

因みにオーグラインの写真を撮り忘れて
しまいまして、そのまま作業してしまった…

で、今までと同じくドライブ用として、
ミニDIN6Pプラグオスと2.1/5.5㎜ DCプラグ
ロングタイプを使って自作コードを作りました

長さが50㎝くらいずつ必要なんですが‥
プラス、マイナス両方オーグラインだと
2mほど購入しないと足りません…

しかし、そこまで予算が回らなかったので
今回は前回 購入した47研究所のストラトスと
オーグラインをブレンドする事にしました

どちらをプラス、マイナスにするか？で
当然 音質も変わる事は分かってましたが‥

どっちにしようかな?!
悩む…

………

悩んでも分からないので‥

プラス側に オーグライン単線0.8㎜、
マイナス側にストラトス単線0.65に決めました


いきなり完成！


もうだいぶ、ミニDINにも慣れてきました 笑


オーグラインですが…
被覆が蝋のようにへばり付いていて、
中々 剥ぐのに苦労しました
ストリッパ無しでカッターはしんどいです

完成はしたものの、
まだエージングしておりません

前回のストラトスを
ルータ側でエージング中ですので‥
もう少ししたら繋ぎ替えしようかと思います

前回のストラトスも、
エージングが進み 音質もかなり良いです！
単線が好きになりそうです♪

オーグラインをブレンドしたDCコード、
どんな音か？ なかなか楽しみです
経過が進んだら また記事にしてみます

こんばんは

週末の休みに合わせて
色々、機材の追加を行いました

5Vアナログ電源の導入、
新たにUSBケーブルの購入、
DCケーブルの自作、
機器用にラックを購入し、据付け作業…
などを行いました

今回は一気に色々 作業をしましたので‥
記事も長くなります

エーワイ電子さんから届いた
EL SOUND 5Vアナログ電源の荷物です


電源装置の写真は最後にラック収納したもの
をお見せいたします

前に12V仕様を購入していて、
今回の5Vの購入でようやくCDドライブの
アナログ電源化が実現できます


特殊なUSBケーブルも購入しました

前から気になっていたガレージメーカーの
「JS PC audio」さんのUSBケーブルです



「UOC3-R」という製品で、
B端子コネクタ側にDC入力端子があります

レングスを短くすると音質が良い？ので、
50センチ仕様の特注オーダーを頼みました


今回の狙いは
アナログ電源2台からCDドライブ、
プレミアム2へ接続しアナログ電源化する事、
それに付随するDCケーブルの工作、
最後に据付け用のラック設置を行います



DCケーブル作製の材料を
オヤイデ電気から調達しました

モガミ/ OFC導体/フックアップワイヤー2514
0.5スケアとPETチューブ(ダークパープル)です



こちらのOFC(無酸素銅)を赤、黒 2色で
2m購入し、PETチューブを 3m購入しました




ワイヤーを適度な間隔で捻っていき、
端をテープで仮止めしました




次に紫のPETチューブを被せて
両端を熱収縮チューブで処理して完成です

ちょっと不気味なカラーリング！？



次にDCプラグをハンダ上げします

DCプラグを作るのは今回 初めてです



とりあえず 完成しました

馴れれば、そう難しくはないかな



次は本命のドライブに繋ぐための
片側DCプラグ、反対側がミニDIN6Pプラグの
自作コードを作っていきます

「ミニDIN6Pプラグ」…

2台のアナログ電源の電源線を
ミニDINにハンダする訳ですが‥
ピンアサインがよく分からない…

なんでこんなレアなコネクタを使うんだ!?💢
と思いつつ調べていく事に‥

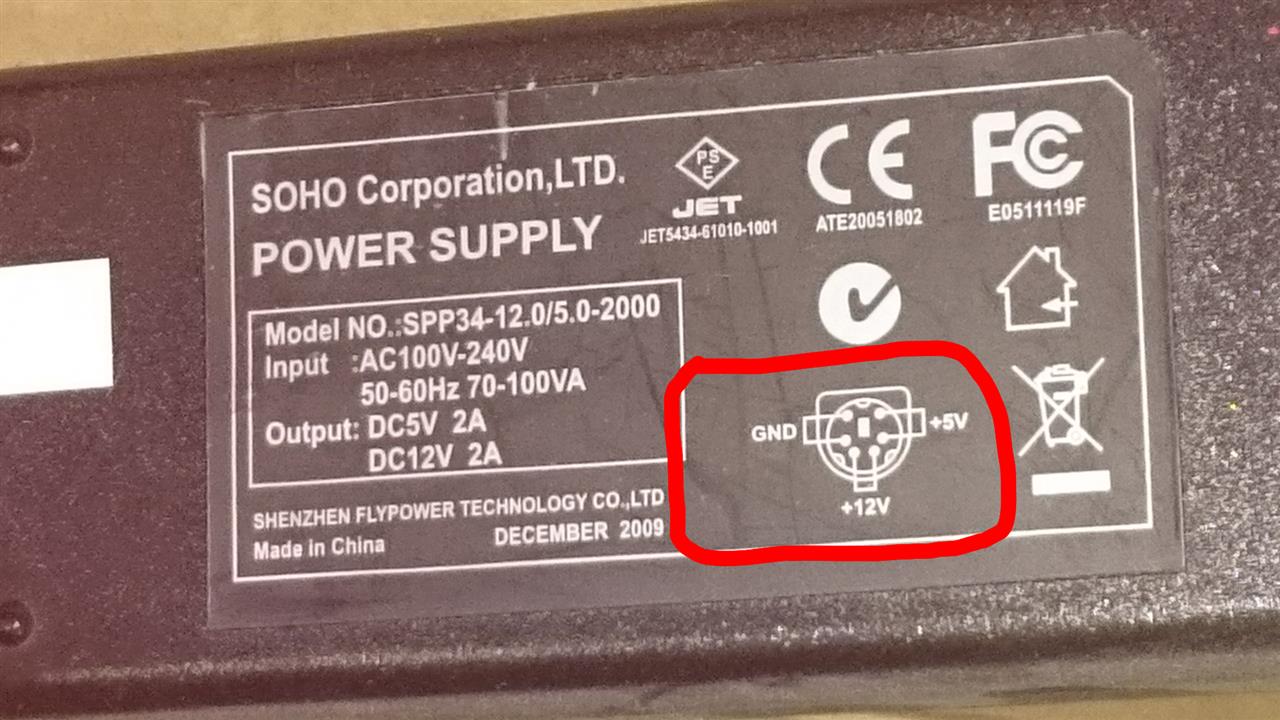

一応、プレミアム2の純正AC/DCアダプターに
ラベルが貼ってあり、結線が分かりました



これを見ると 6極あって、
12V、5V、GNDで2極ずつになっている‥
自作のモガミコードが 2ワイヤーしかないので
プラス線は、2極のどちらにハンダするの？？

回路など分からない素人ですのでCDドライブを
バラして、下部側からテスターで確認してみた…

「2極ずつ どちらも」ブザーが鳴る…

どっちかにハンダされてれば OKのようです



購入したミニDIN6Pプラグオスです

このようなパーツ構成になっていました



ここで
また問題が発生！
モガミの0.5スケアがほんの少し太すぎて、
ミニDINの電極ピンのスリーブに入らない…！


マジか❗💦

半分くらいの芯数なら入りそうだが‥
それで導体をカットなんてしたくない…

仕方がないので、
スリーブの外側に沿わせてハンダする事に‥

ところが上手くいかない‥

「マル信無線電機」のミニDINプラグ…
ハンダの熱ですぐに電極ピンの土台のプラが
溶けてしまい、ピンがズレてしまうのです…

溶けてピンが斜めになったり、
八の字になって引っ込んだり…
素材がかなり脆弱でヤバイです…💦

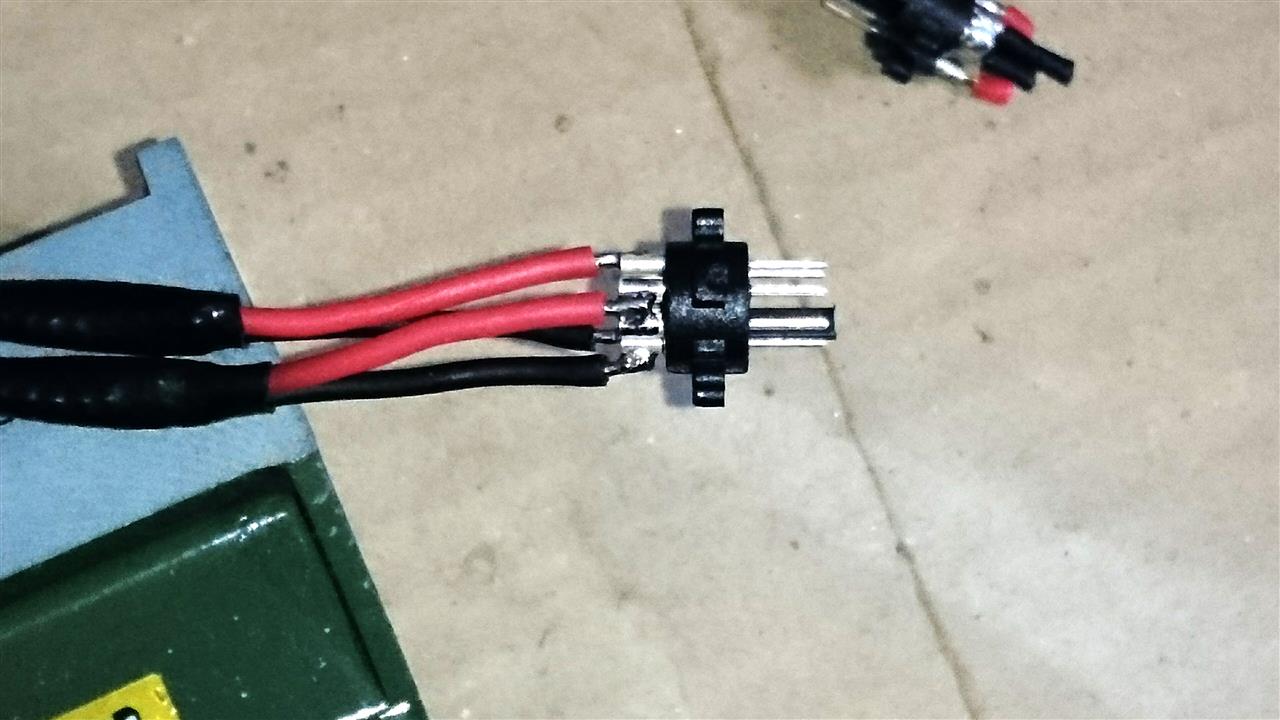

三個目でようやく成功しました

フラックスを使い、
なんとか変形せずにハンダ上げ出来ました




これでCDドライブ用のアナログ電源に
繋ぐDCコードが完成しました





最後に
CDドライブやアナログ電源2台を載せる
ラックを作っていこうと思います

USBケーブルを50センチにしたので、
新たに設置場所を作る事にしました

まともにオーディオ用のラックを買うと
アホみたく高額なので、Amazonで安い代用品
を探してみました


AIS/ オープンラック【DEEスリーブS】
2400円


MDF板の組み立てオープンラックです



完成

安物ですが、意外に悪くないかも‥？
サイズは、幅36×奥行27×高さ14.5cmです


これだけだと流石にあれなので…
ヤフオクでこのサイズに合う大理石を
探してみました

デュポン社、コーリアンボードが 300x300
サイズ2枚で3800円で出品されてました



すぐに購入しました

厚さ12㎜が2枚あるので天板と底板に使います

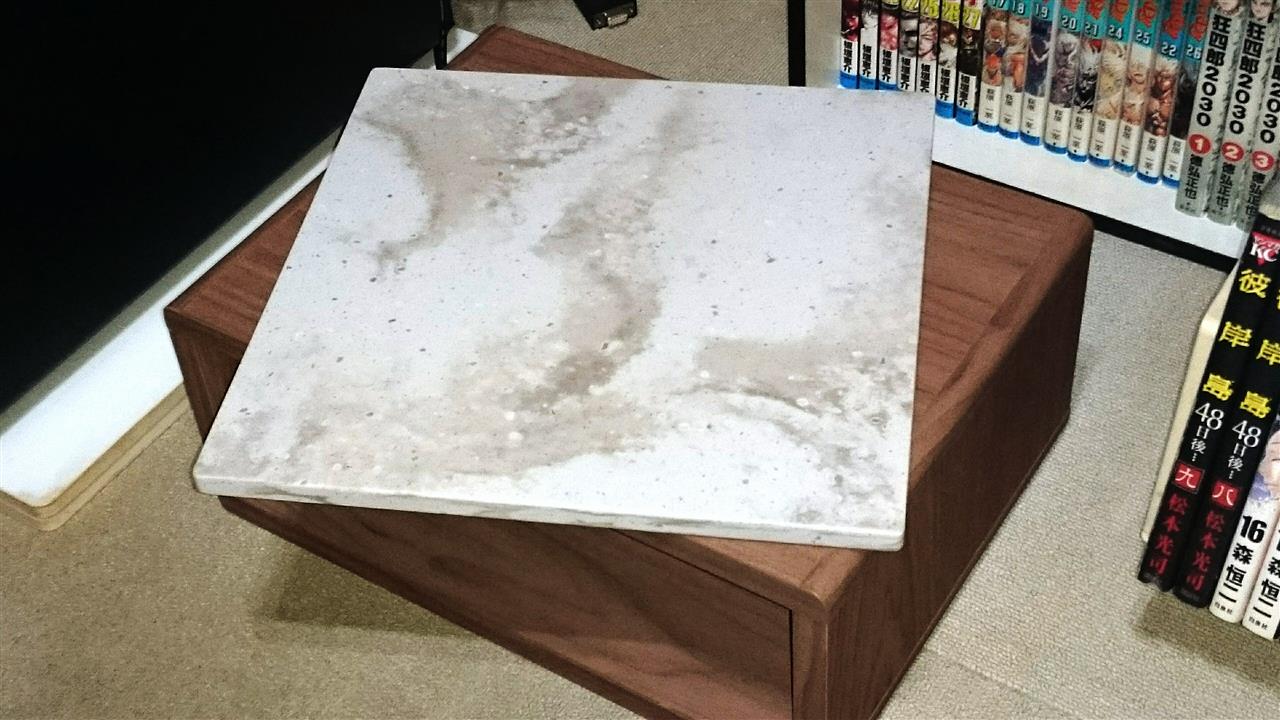

完成しました

大理石を敷いたので それなりの重さも
あって、安定感がでました




最後は、
オープンラックの天板に プレミアム2を置き、
下段に12V，5V のEL SOUNDアナログ電源を
並べて完成しました


モガミの自作DCケーブル、OK！
ミニDIN6PプラグもOK！



これで ようやく
プレミアム2の純正アダプターから
解放される日を迎えられました！

かなり嬉しいです🎵


只今、
プレミアム2の上にUSBオーディオ
インターフェイスを乗せて、
JS PC audioのUSBケーブルとPCを繋ぎ、
アナログ電源からUSBケーブルに5Vを
送って まとめてエージング中です





ある程度 エージングしたら、
音質チェックをしていく予定です

こんばんは

昨日 再び、
CDドライブ プレミアム2の
コンデンサ交換を行いました

以前にドライブ内部基盤の電解コンデンサを
KEMETポリマータンタルに交換してましたが‥

みん友のvitawoxさん曰く、
「ここを交換したら良くなるかもしれない」
との指摘を受け、追加作業を行いました

何日か前に
マウザーで注文した品が届きました




KEMETのT-491/220μ、16Vが１個、
他にT-491/220μ、6.3Vが10個です

プレミアム2の背面に電源インレットと
USBジャック端子がありますが‥
その内側に小さい基盤が取り付けてあります

そこに12Vと5Vの電源コードがあり、
12Vの黄、黒にコンデンサを追加していきます

前に
「T-491、220μ 16Vを入れたら良いかも？」
との事で12Vコードにタンタルコンデンサを
入れてみようと思ったのです



マイ ハンダ工作セットのケースです



ターゲットのプレミアム2です




ドライブのパネルを開けると
背面にペリフェラル コネクタがあります


この12Vコードに割り込ませる作戦です

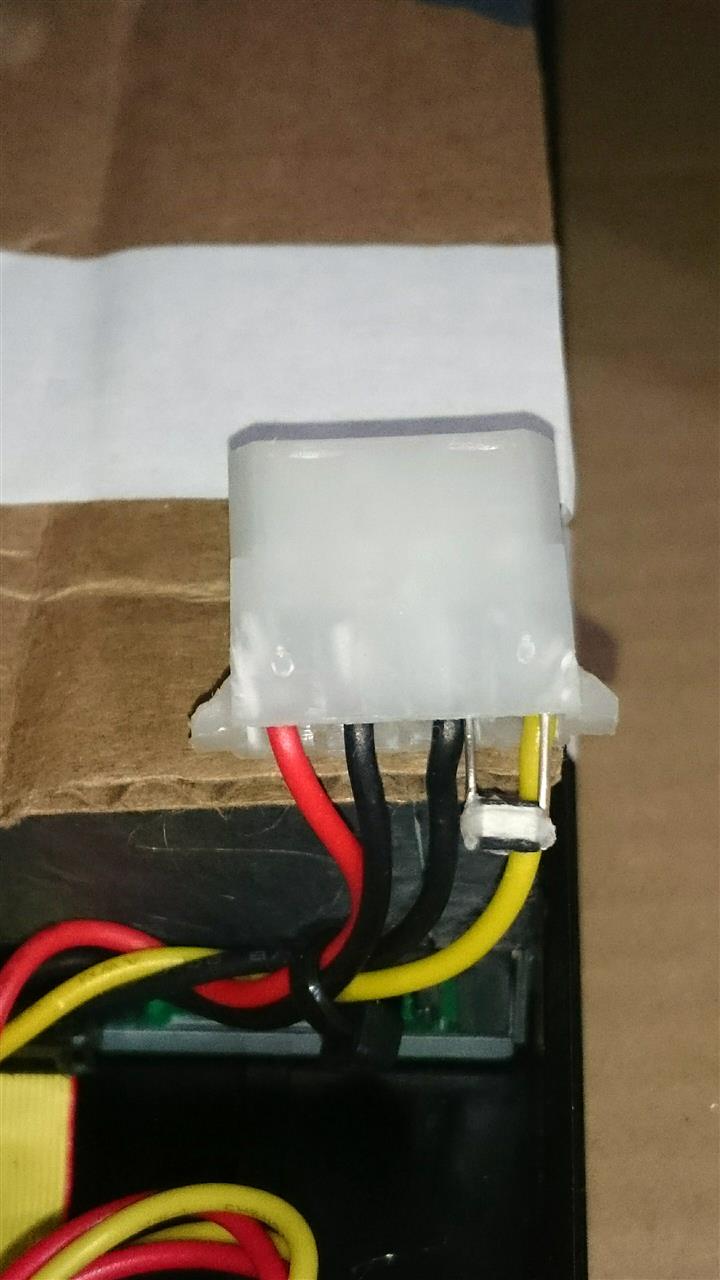

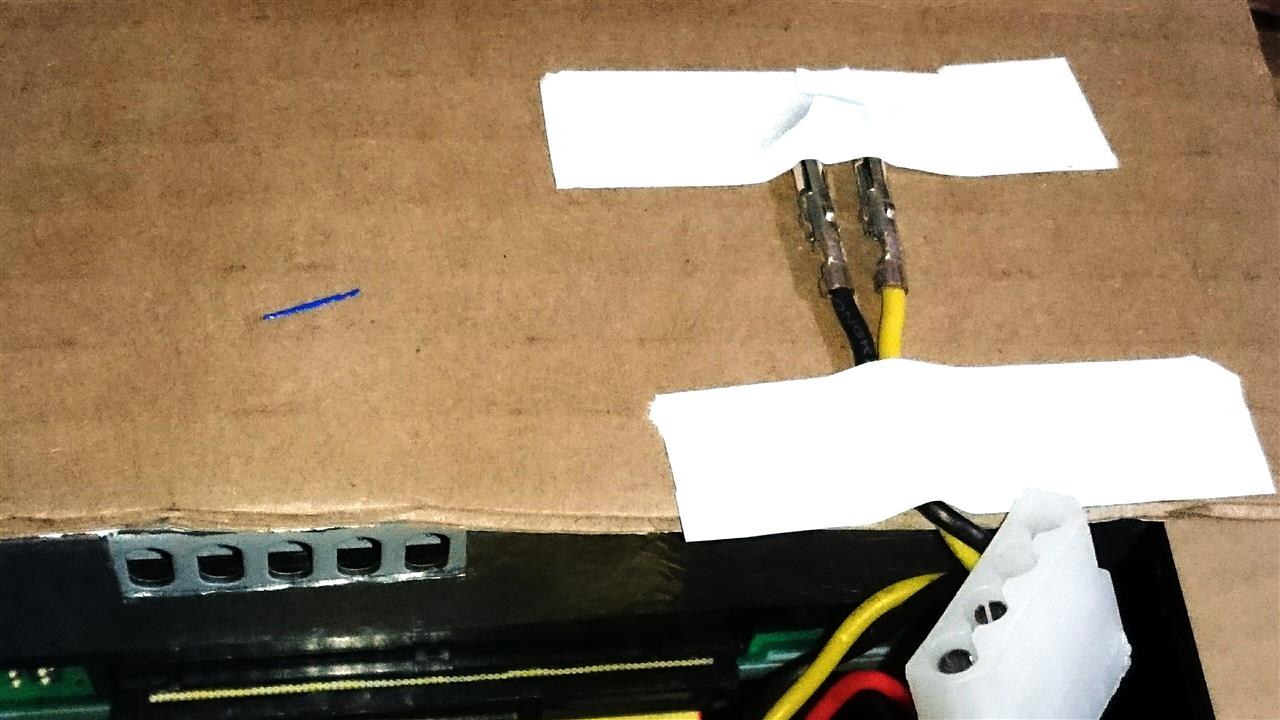

コネクタからピン端子を外しテープで固定


因みに ボクはハンダビギナーなので、
かなりやり方はデタラメかも知れません‥
その辺は あしからず💦

まずは
タンタルにリード足を付けました
前にリード材料用に購入したものを年末の
大掃除に誤って捨ててしまい、
仕方ないのでOSコンSPの足を代用する事に…



右がリードをハンダ付けたタンタルです




取り合えず 順調に進んでいきました
ピン端子にタンタルをハンダ付けしました


よし、順調！
あとはコネクタに差し込むだけに…



ところが事件発生！！

ペリフェラルコネクタにピン端子を

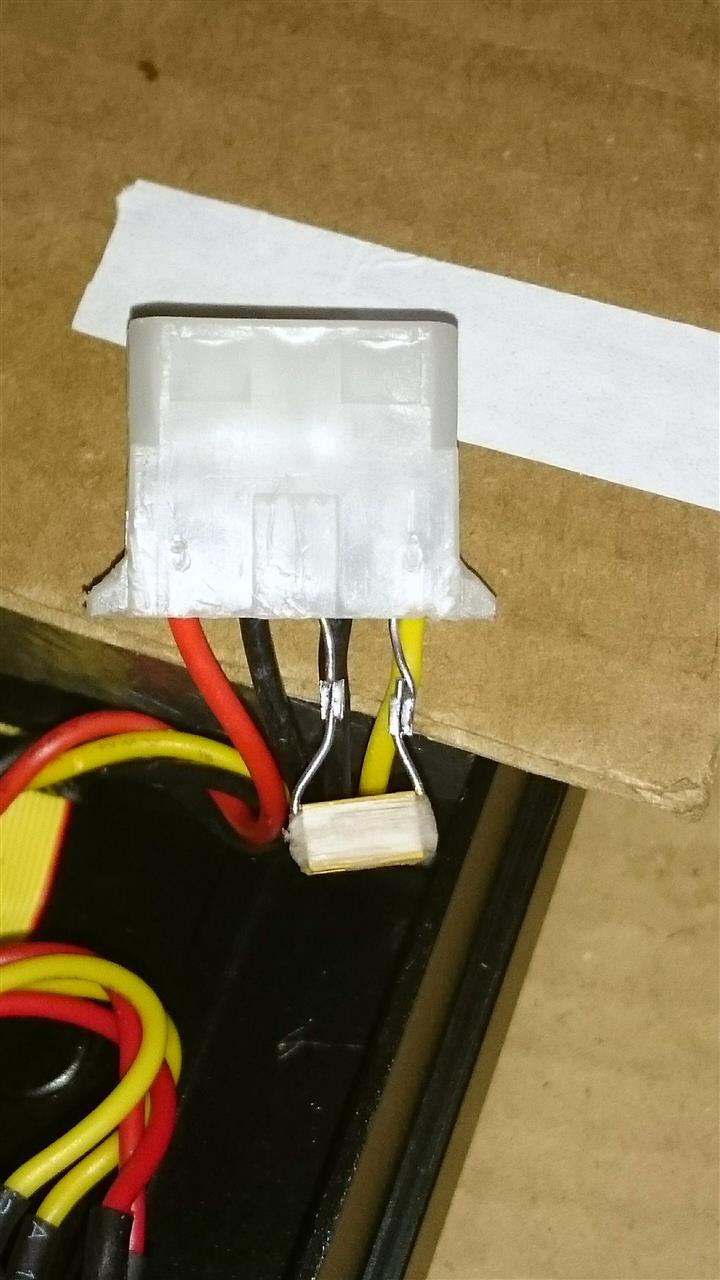

差し込む際に、タンタルのL字の端子が折れた…

「え？ ウソ！？…」

しかも両側とも「ペキッ」と折れてしまった…
タンタルコンデンサが脱落してしまい、
リード足だけが残るという悲劇になりました

16Vのタンタルは1個しかなくて予備が無い…


なんとか「繋がってさえいれば‥！！」
と悪足掻きでタンタル側の切れた側面の端子に
ハンダを盛り付けて 強引にリードを付けてみる

なんとか付いたようだ？？



引きちぎれたタンタル端子の金具を残し、
新たにリードを付け直した足とジョイント‥
無駄に長くなり、しかもブサイクな様相に…


コンデンサの測定器など無いので
導通してるか分からないが…
繋がってると信じてドライブを復旧…

エージングをせずに
すぐにリッピングをしてyoutubeに上げました


音質は どうか‥？

物凄いモヤモヤしたボヤけた音質でした
低域が過剰に持ち上がり、
膨らんでボーカルや高域もくすんだ音質でした‥

「これは完璧にダメでしょ？」
という結果になりました


しかも、
いつもリッピングした時と速度が全く違い、
明らかにおかしな現象も出てました‥
普段は曲にもよりますが‥
設定は「4CLV」で4倍速越えない設定ですが
大体、ライト速度、3.7～3.9倍速です

それが何故か？
2.1倍速という前例のない現象が出てました

すぐにvitawoxさんに相談してみました

すると‥
「ポリマータンタルの33μでも良いかも？」
とアドバイスを頂きました
幸い、1個だけT--521の33μの16Vがある…

すぐにラウンド2を開始しました！


手持ちのポリマータンタルの33μは
3528サイズでとても小さくやりずらい…


よし、順調にハンダ付け出来ました！

因みに コンデンサには絹糸を巻いております
(何故か？糸を巻くと音質が良くなる？)



最後に 超慎重にコネクタに差し込み終了！



なんとか無事に作業を終えました


すぐにリッピングしてみました！
今度は 綺麗な音質で問題ないようでした

良かった…
只今、ドライブをエージングしてます
