お盆休み中に
大仕事をやりました

電子工作初心者🔰のボクですが…

なんと！
いきなりタンタルコンデンサ交換に
チャレンジしてみました！

ターゲットは‥
PCのPCIスロットに増設する
PCI USBカードの基盤コンデンサです

以前にラトック製 USB2.0カードを
購入していまして、
とうとう電子工作の入門を果たしました

知識や情報は、
ミン友のvitawoxさんに ご指導頂きました
ありがとうございました‼

さて、
まずは 道具がなければ 話しになりません

そこで AmazonやDigikey等で
バタバタと最低限の道具や材料を調達しました

まず、ハンダです

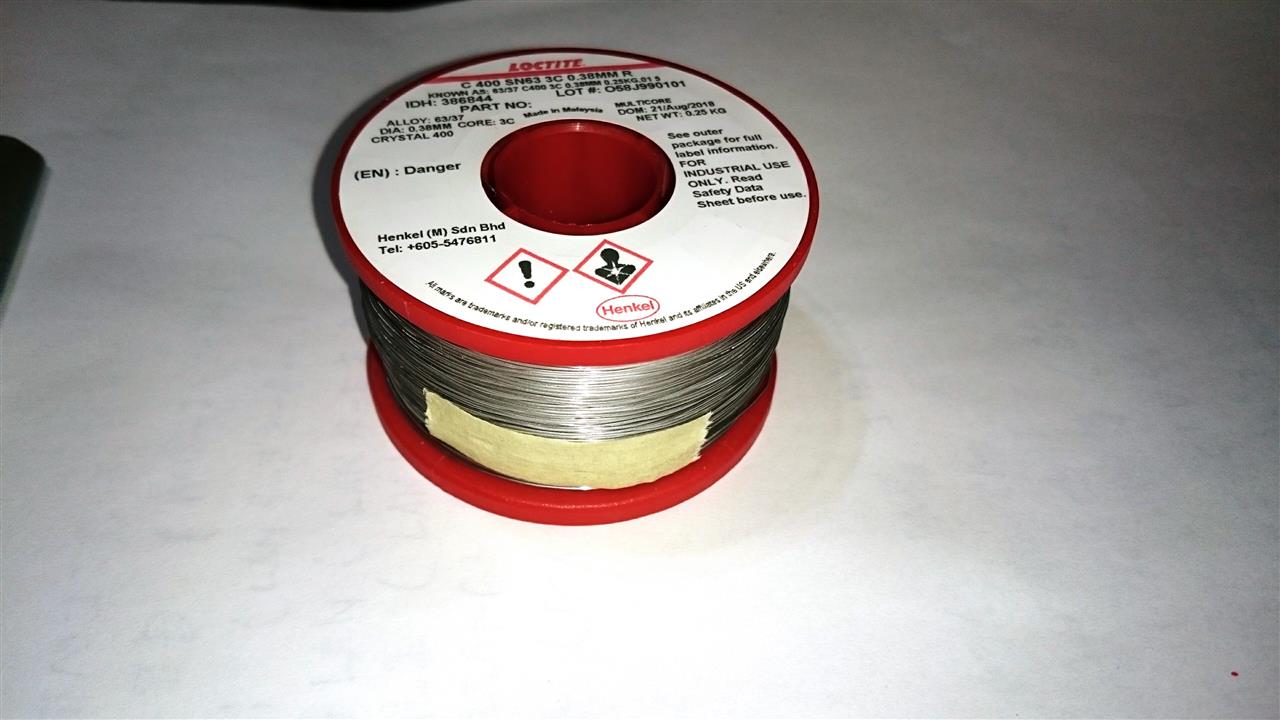

Digikeyで購入した 0.38㍉の極細の糸ハンダ
髪の毛のように細いです


ハンダ コテ

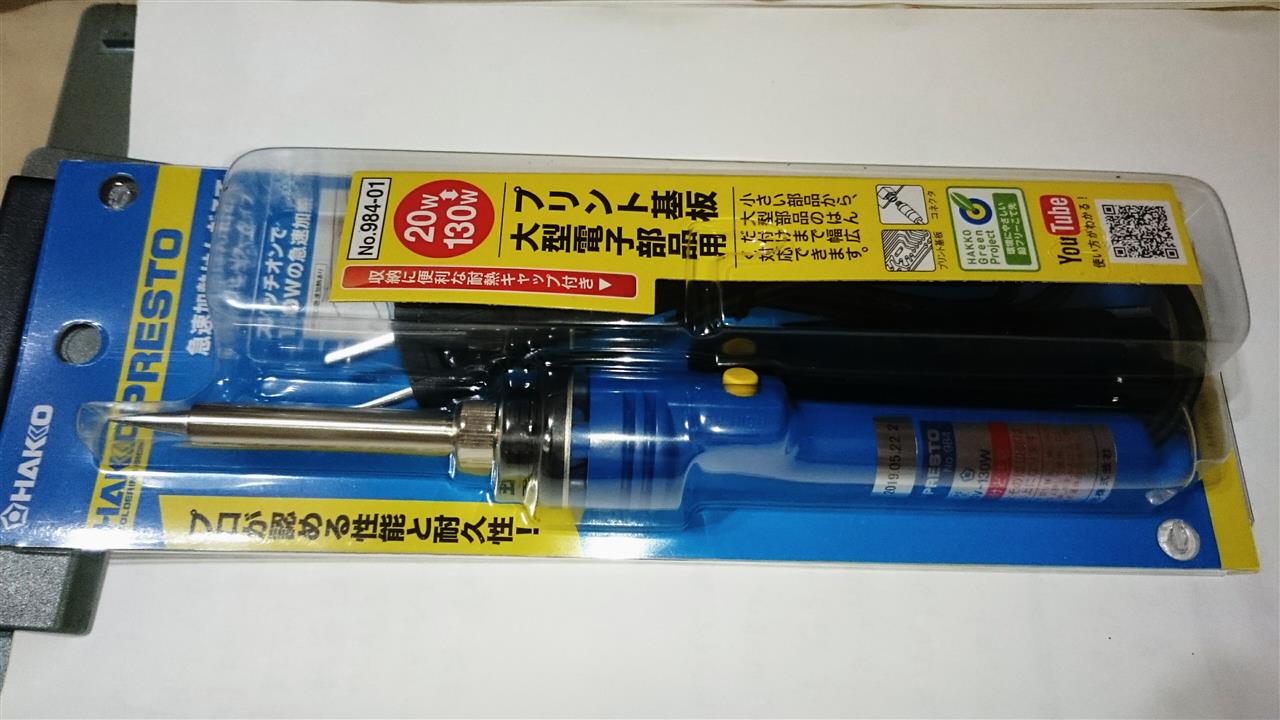

白光/ ハンダコテ プレスト
ターボボタン付きで20w→130wまで
急速加熱出来る定番のコテらしいです


ハンダ吸い取り線


goot/ 2㍉ ハンダ吸い取り線
ケースを握れるようデザインされてます

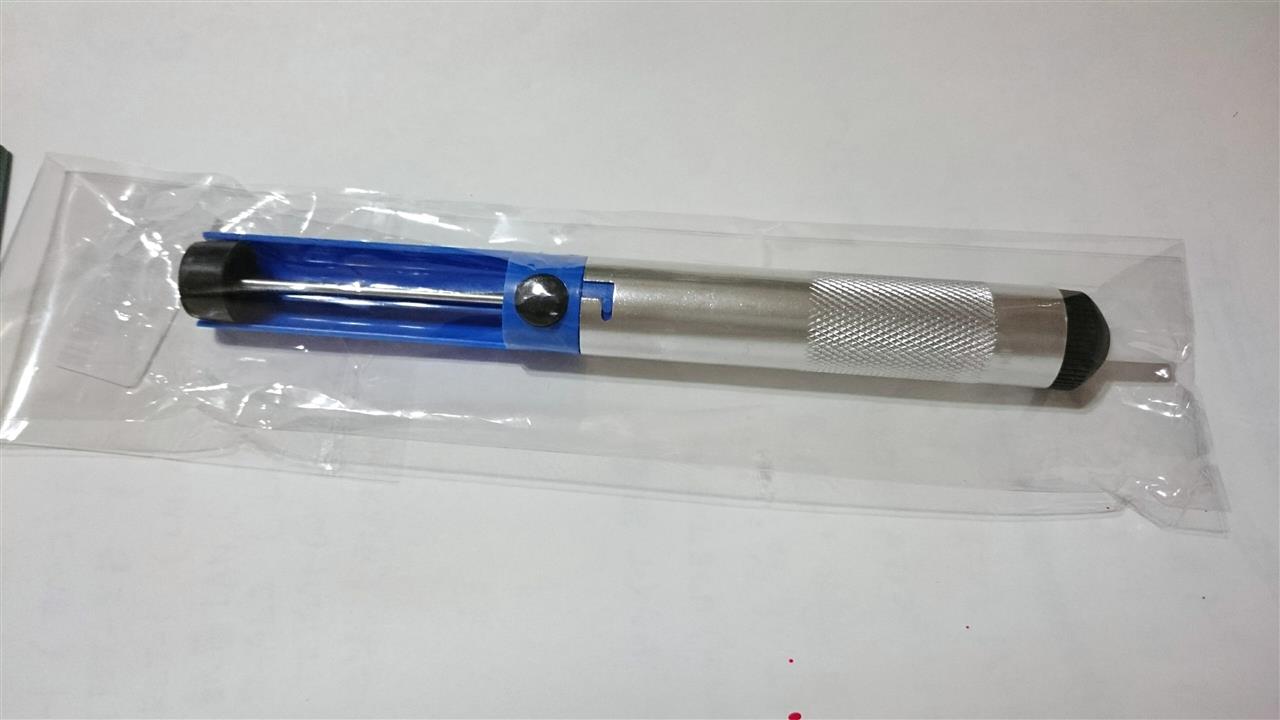

ハンダ吸い取り器


300円くらいの安いヤツです
先端の穴が結構大きく、実用性に疑問あり

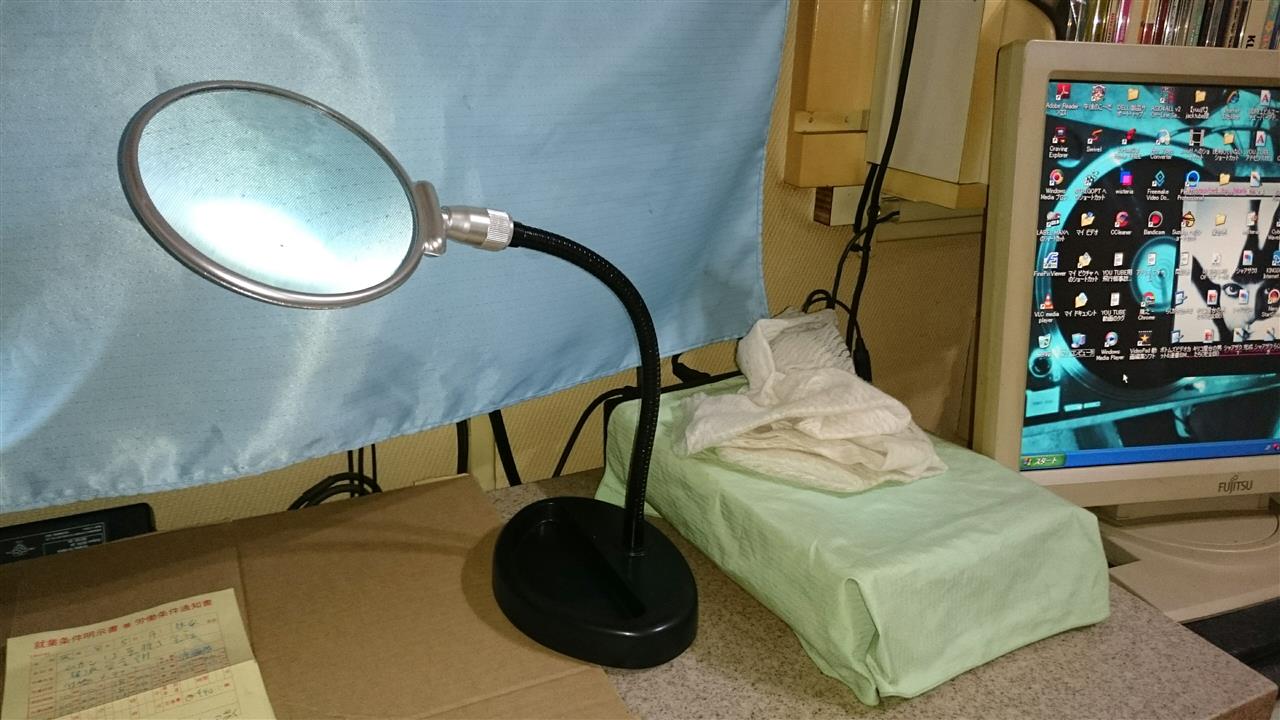

拡大鏡のスタンドルーペ


ケンコー/ 2.5倍 スタンドルーペ
1200円くらいですが‥Amazonで高評価でした


見やすさは悪くありませんでしたが…
ライトがないのと、倍率がもっとあった方が
いいと思いました

それと写真はないですが‥
手持ちのスタンドライトがあり、
それを使ってやる事にしました

vitawoxさんには
ヤマダ製の z-lightを奨められましたが‥
お金に余裕がある時に購入しようと思います

今回は
カードの基盤に付いている電解コンデンサを
タンタルコンデンサに交換していきます

こちらが入手したタンタルコンデンサです


KEMET /タンタルポリマー コンデンサ
150μF、6.3V、35㍉オームの製品にしました

このタンタルコンデンサに交換し、
USBカードの音質アップを目指します！

とにかく小さいんです
3.5㎜ x 2.8㎜という脅威のミクロサイズ…
ピンセットとかじゃないと掴めません

そして ターゲットのラトック製カードです


ちょうどUSBポートのふもとに
一個ずつ 電解コンデンサが付いています

KEMETのタンタルは
10個をDigikeyから購入したのですが…
今回は 4つハンダ付けしようと思います

普通でしたら
ジャンク品で練習してから
本番に望もうというものですが…
いきなり ド素人が勢いだけで本番です
かなり無謀なチャレンジです(笑)

さて…
まずは既存の電解コンデンサを外す
マイナスドライバーでこじって破壊します
意外とすんなり外せました

次に基盤の古いハンダを除去する…
吸い取り線を使いました

そのままでは吸い取りが悪い…
１度ハンダを流してから吸うとやり易いです

しかし、
吸い取り線が基盤にくっついて
パニックに陥りました…(笑)

なんとか綺麗にハンダを除去し、
タンタルを仮に当ててみる…
パターンにギリギリ被るが位置決めがシビア

次に
タンタルの端子にハンダメッキしました
これを基盤に当てようとするのだが、
コロコロ動いて
正確に基盤に密着させる事が不可能‥

そもそもメッキすると厚みが出て、
水平に当てれませんでした‥
やはり、激ムズです

仕方なく テープで
タンタルを仮に固定しました
これだとやりやすい！

ハンダを流してみた…
中々溶けない‥
イモ ハンダになりやすい‥

イライラしてきます

仕方なく コテの加熱ボタンを
ちょい押ししながらハンダ付けしました

数十分の格闘の末、
なんとかハンダ付けをやり終えました


交換後のカードと外した電解コンデンサです


拡大した写真


かなり 怪しいレベルのハンダです
ハンダ職人に怒られそうです (笑)


いや～疲れました…
スルーホールとタンタル…
どちらが大変なのでしょう…？

まあ そのうち、
サンヨーのOSコンも購入しましたので
スルーホールのコンデンサもやりたいです

さて
音質チェックをしてみたいと思います

PCを起動‥
USBカードは無事に動きました！
成功したようです！
やったー♪

早速 リッピングをしてみました

リッピングした音源を
you tubeに動画として上げました

1つ目の動画は、
間違えてドライブのUSBケーブルを
オンボードUSBポートに差したまま
リッピングしてしまった動画です

保存先のUSBメモリーは
ラトックカードに差して保存しましたが…

２つ目の動画は
ドライブのUSBケーブルも、
保存用のUSBメモリーも両方ラトックカード
に接続してリッピングした完全版です

１つ目のやつ




2つ目のやつ



まだエージングしていませんが‥
悪い印象はなく、
今 カードをエージングしています

変な癖もなく
上品でナチュラルな音の印象ですが‥
もう少し弾むようなアタック感も欲しい所

次は
サンヨーのOSコンのSPシリーズを
どこかに実装してみるかもしれません

こんにちは～

アライチューです

8月に入り、毎日仕事で汗だくです💦
夏は嫌いです、汗かきで
体がベタベタ 最悪ですね

さて
8月に入り、休みの日にぼんやりと
何かオーディオ工作でもしたいな…
でも お財布は寒いし 困ったなぁ…
と考えてました

そこで
手元にあるトランス式の
ACアダプターがあった‥
5V /0.6Aのモノです
これを何かの電源に使えないかな…？
そう考えてました

これです

パトス製 /安定化トランス ACアダプター
【DK050-R】

こちら、
以前にマルツで購入した普通のアダプターです

昨今の既存の機器の電源は皆、
スイッチング方式でトランス方式はありません

そこで
このアダプターを光モデムの5V電源用に使ってましたが…
今はモデムを12Vに取り替えた為 余っていたのでした

勿論、アナログ電源を買いたいが‥
それなりの予算がするので今はガマンしてます

【エーワイ電子/ EL SOUND】
という所が出してるアナログ電源をいつか買います

話は戻りますが‥
今、PCに積んであるPCI eカードの中に
LANアダプターとUSB3.0のカードがあります

こちらのカードSATA補助電源の5V電源用に
トランスACアダプターを接続してみようか？
と考えてみました

要は
PCのATX電源から伸びてくるシリアルATAの
5V電源よりも トランス式の5VACアダプターの
電源でカードの給電用にしたとしたら‥
音質改善しないかな？
という淡い期待でした

まずはやってみたいと思います

しかし、接続方法をどうしようかな…？
SATA電源用コネクタってバラす事は出来ません
線をカットして途中で割り込ませるしか方法が
なさそうですが、ハンダ直結は何か嫌です…

そこで
「ギボシ端子」を使って脱着出来るような
接続方式にする事にしました

必要なギボシ端子をAmazonで購入しました

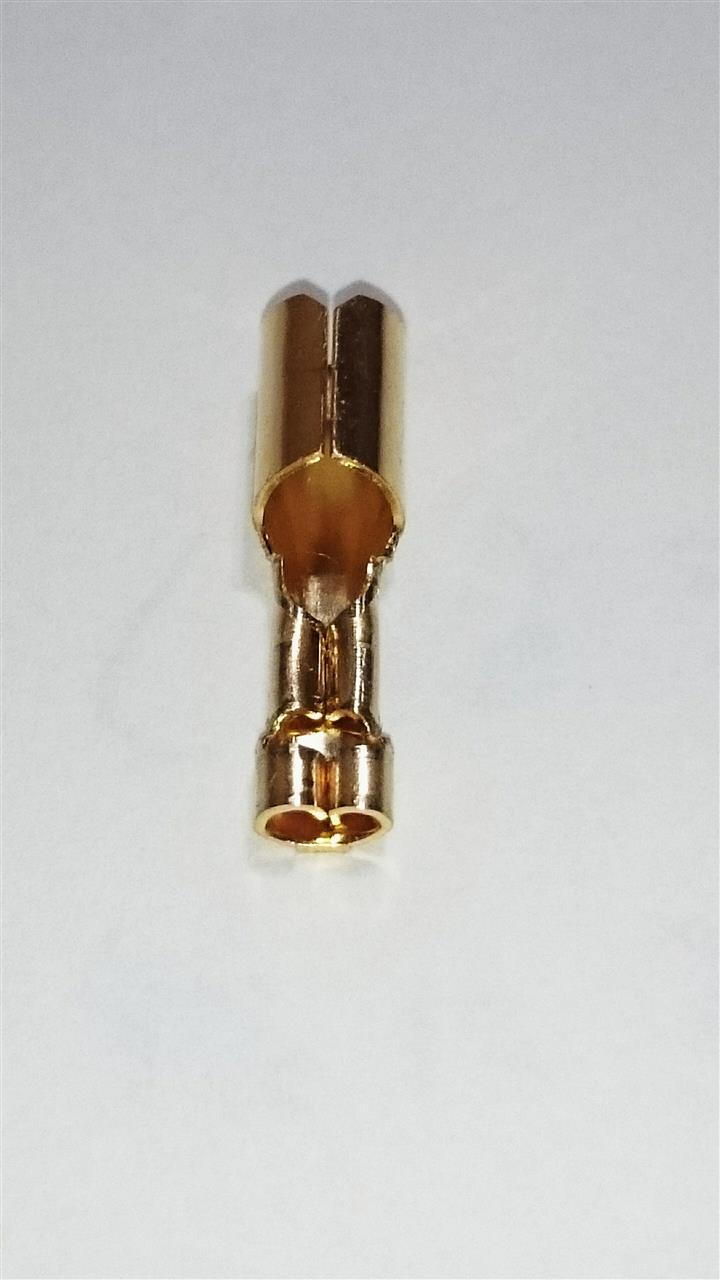

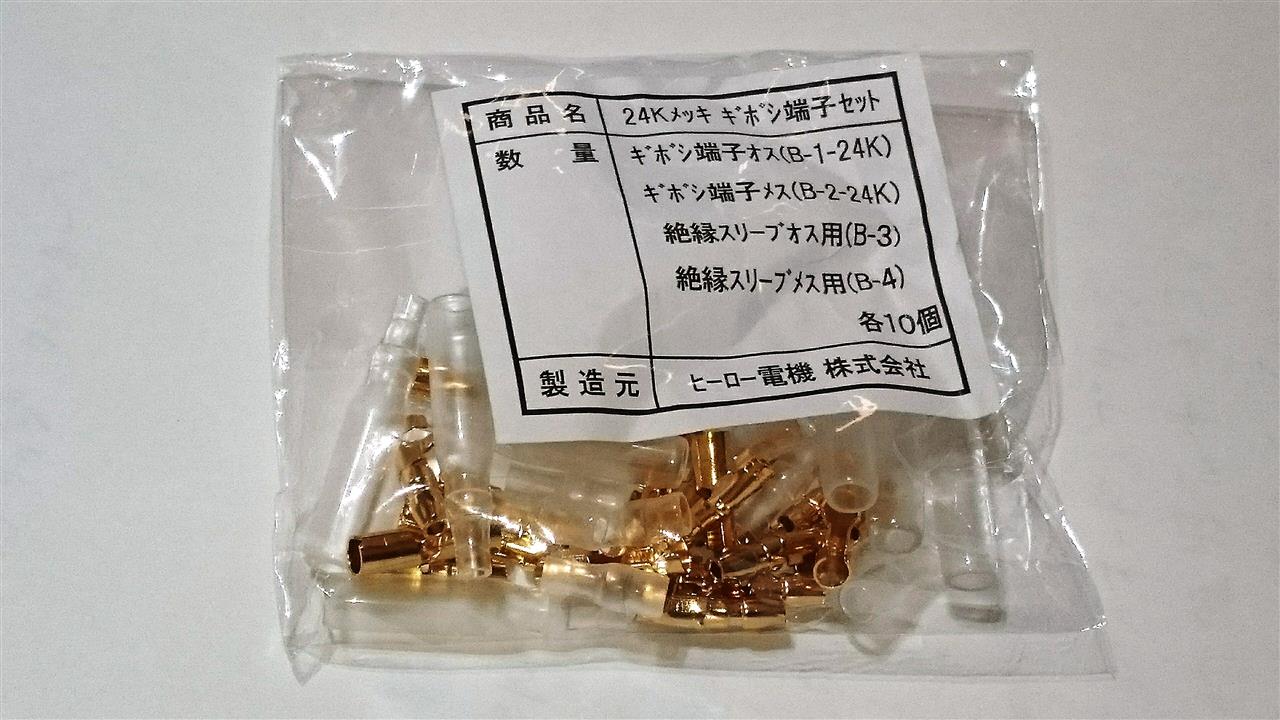

金メッキ24Kのギボシ端子です


ヒーロー電機/ ギボシ(オスメス)10個入り

1200円くらいのヤツですが、
値段的には高い方になります

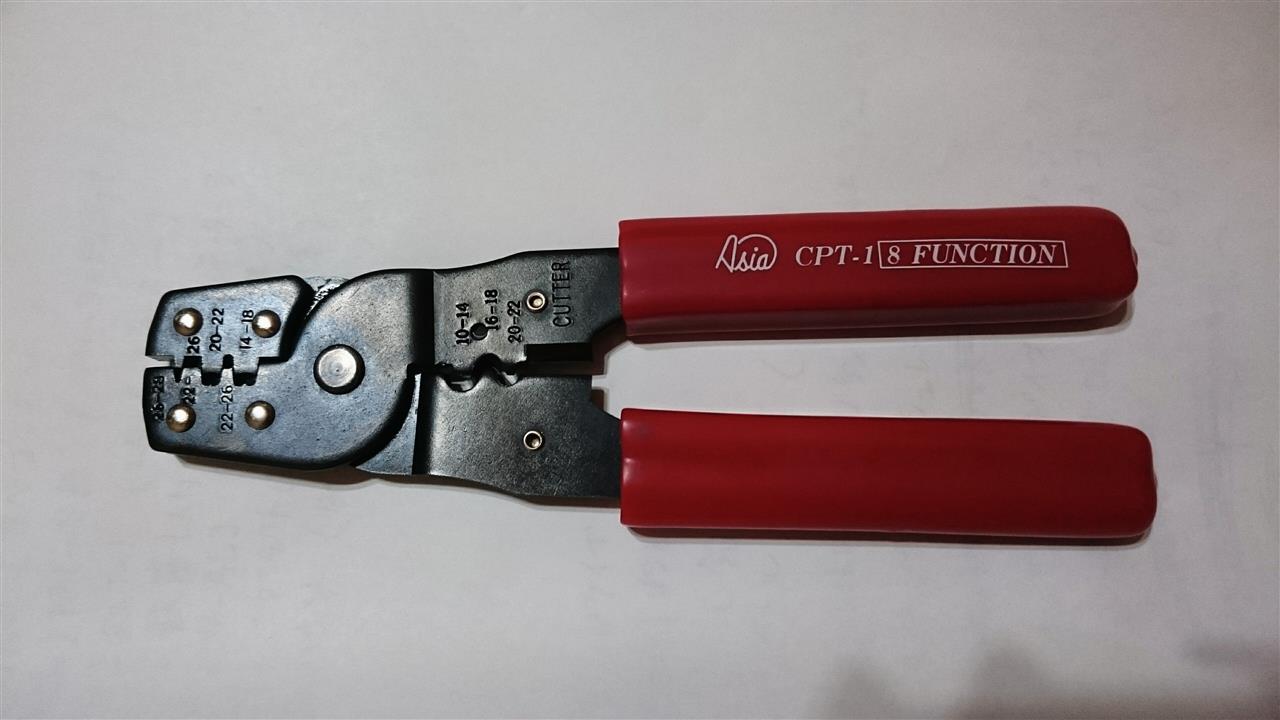

ギボシとくれば 電工ペンチも必要です
しかし これだけの作業に工具を買いたくない…
家を漁ると、父親の工具が見つかりました



なんとか買わずに済みそうです
結構、電工ペンチは高いので助かりました

試しに加締めてみます



おお！
実はギボシを加締めるのは 初めてでした
意外にも綺麗に出来たのでよかったです(笑)

よし！気を良くして進めてみます

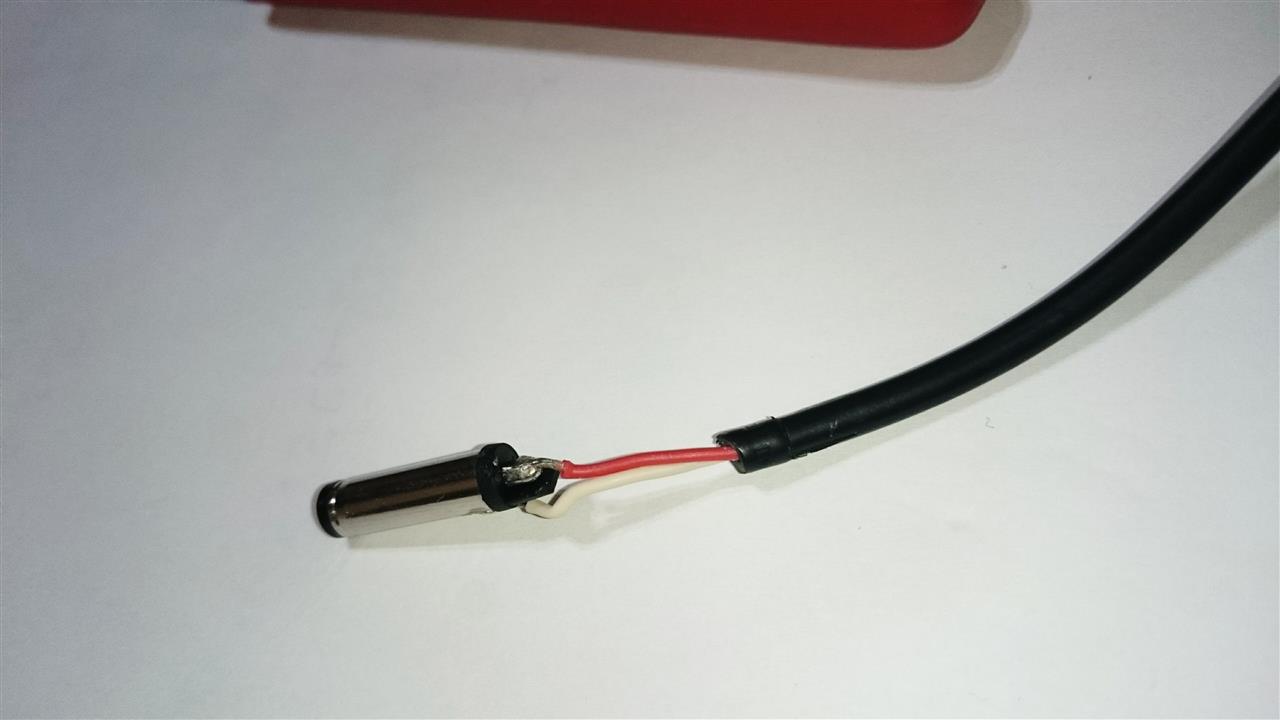

次に ACアダプターの
ピンコネクタをバラしてみました



成る程、
こんな感じにハンダ付けされてるのか…
赤がセンター＋に接続されていました

このコネクタは切断してしまい、
外皮を剥いて ギボシ端子を圧着してみます

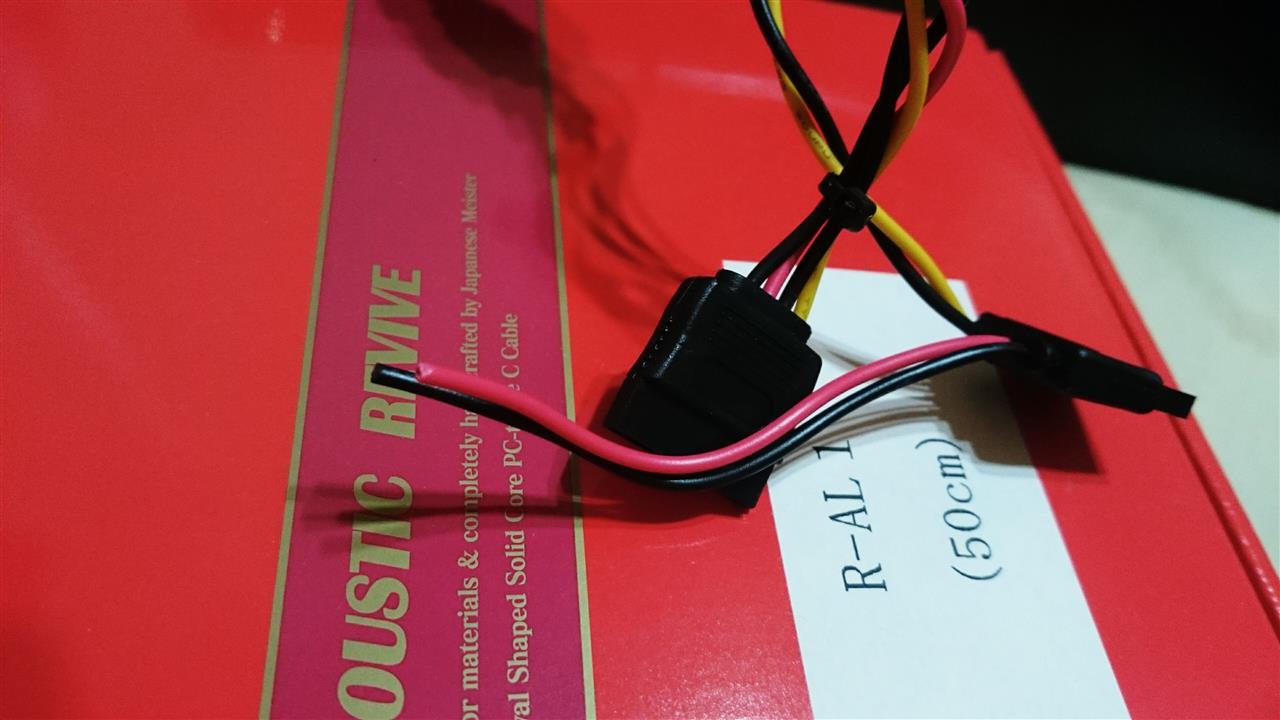

SATA補助電源用の配線コード


赤、黒のコードだけ 切断しました
12Vの黄、黒はそのままにしてあります

しかし、嫌な予感が…
線が細すぎる…
これではダメではないか…？

予感通りになりました
どうやらギボシ端子は、0.5スケア以上の
太さがないと加締めても抜けてしまうのです‥
そしてアダプターの線は0.2スケアしかない…

どうしようかな…
折角 買ったのに端子を
無駄にしたくはありません

よし、ギボシ端子を加締めて
さらにハンダ付けしてしまおう！
と考えました

剥いた線に予備ハンダをしておきました



家にあった 父親のボロいハンダ用品で
なんとか事足りそうです




ハンダは古いし、
コテも年季の入った
太いコテ先で使いにくいです…
これはちゃんと道具を揃えないとダメだな…

なんとかハンダ作業で格闘しつつも、
ギボシ端子をハンダ付け 完成しました！


完成した写真です
左がSATA電源の線で
右側がACアダプターからの線です

そもそも、
ギボシ端子を噛ますくらいなら
初めからハンダ直結した方が良くないか？
というツッコミが来そうですが…

あとで アナログ電源を購入して、
モジュールとして繋ぎ変えて
遊ぶ際に楽だと思ったわけです

あくまで
トランス方式のアダプターは仮です

早速 テストで視聴してみました
音質は 悪くはなっていないようでした

少し、
低、中域の明瞭感が増し、
色艶、ハリのあるコントラストになりました
高域の解像度にはあまり大きな変化は
なかったようです

まあ でも
遊びとしては悪くはなかったと思います
やっぱり早くアナログ電源が欲しいものです

Amazonで調べてたら、
5V固定のリニア電源で【LKS audio】
というメーカーの製品がありました

2万ちょっとしますが、
それも最近 気になってたりします
