8月に着手したステンレス焼け取り機ですが、先日完成し、知人工場にて稼働開始しました。

タイトルの画像は引渡し前に実施した試験結果です。
直径60ミリ、厚さ3ミリのSUS304を突合せ溶接した物で、意図的にガス流量を減らし、電流を上げて溶接したっぽいです。
※3本の溶接跡のうち、中央が突合せ溶接部で最終仕様、下は回路制作前の事前テスト、殆ど見えない上の線はボツになった電解液の試験結果

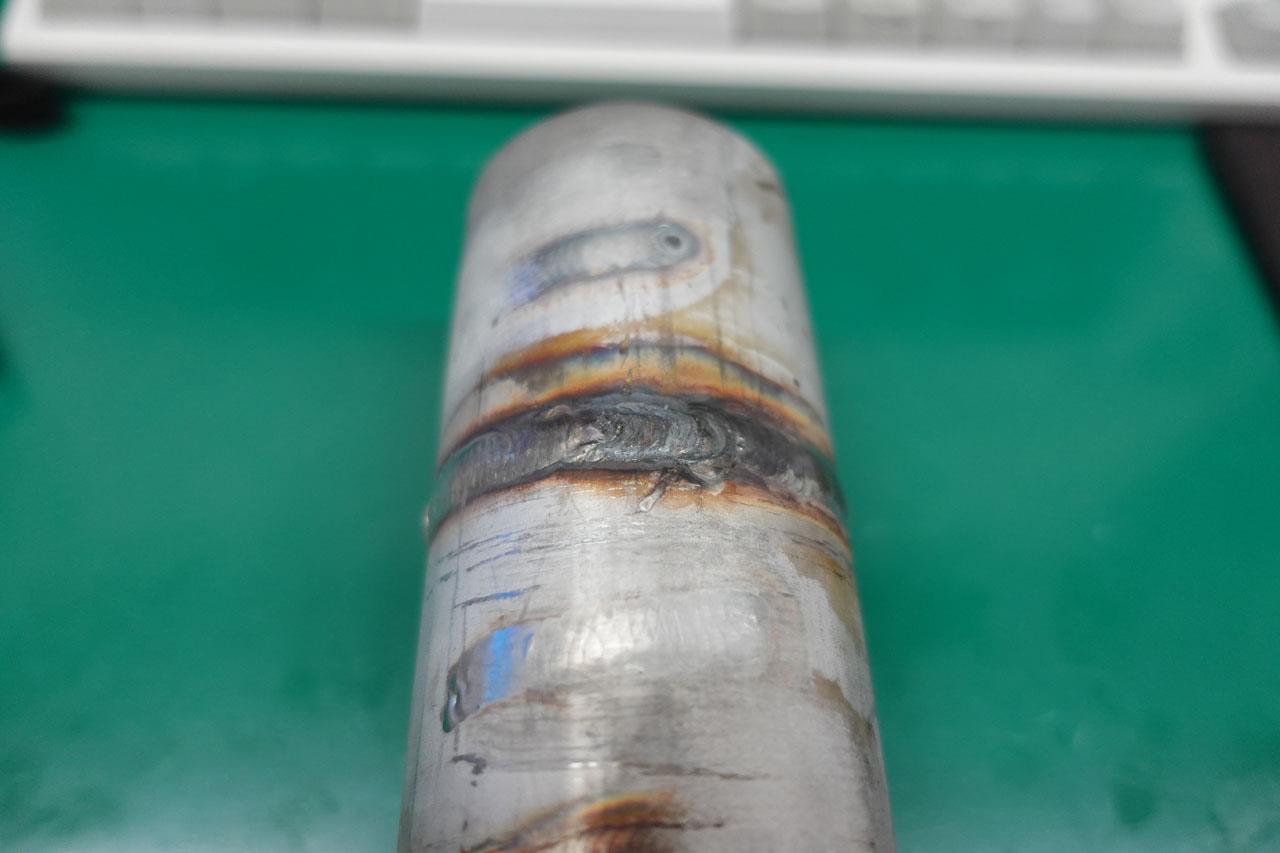

ちなみに元の状態は↓の中央みたいな感じでした。



色々な薬品の調合を試したので、艶のある仕上がりと荒れて溶接部が殆どわからない仕上がりの部分があります。

ちなみに制作した回路は↓です。



最大出力は24V9.6A程度で、交流・直流の切り替えが可能、ショートと過電流の保護があり、異常電流を検出すると出力一定時間(msオーダー)停止して電流を下げる動作を行います。

こちら↓は最大電流での負荷テスト。



他には手持ち電極に押しボタンスイッチ(トーチスイッチ)を搭載し、手元で出力のONとOFFを切替可能、そしてスイッチの動作もTIG溶接機と同じようにモーメンタリとオルタネイトを切替可能にしています。

今回はプログラマの友人にArduinoのプログラムを書いてもらう事で回路をシンプルに出来ました。

回路構成の決定と部品集めがとにかく大変でしたが、中々面白い案件でした。

今回作成した焼け取り機は早速、数百万円の案件で、ステンレスタンクや配管の焼け取りに使われるのだそうな。。。
