台風15号は消え去りましたが、当初考えていたよりも大雨となり、静岡県でも中部・西部・伊豆で被害が出ました。
被災された皆様には、お見舞い申し上げるとともに、早期復旧をお祈り申し上げます。

さて、台風一過となって、昨日夕方から天気は好転。
特段の用事もないので（笑）、カーボン釣り竿アンテナに細工をして試してみました。

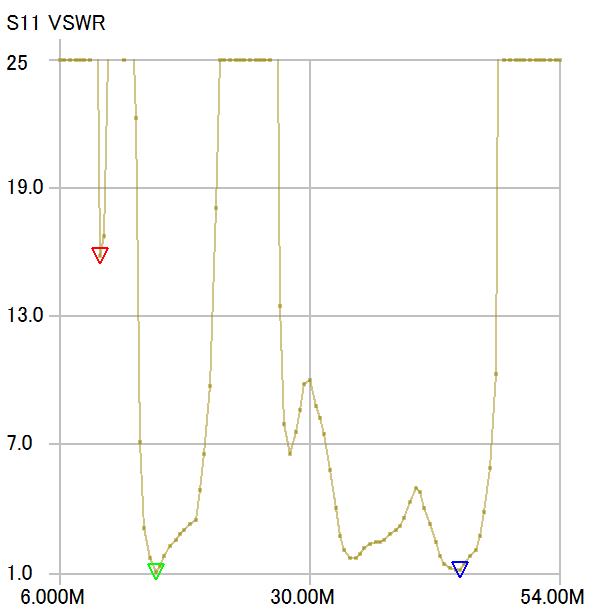

まずは、素の状態での特性確認です。大まかにはnanoVNAの小さい画面で見ていましたが、今回はノートPCでNanoVNASaverで再確認しました。
6MHzから54MHzでスイープ。


SWRの底が15MHz、45MHzあたりにあり、小さな底が10MHz、28MHzあたりにありました。これをアンテナチューナーで同調取っているわけですが、7MHz帯にはキビシイのかな？と思ってました。（チューニングに時間がかかってたこともあります）

そこで、カーボン釣り竿先端に、アンテナエレメントとしてステンレスワイヤー（0.8㎜）約7mを追加して実験してみました。
ステンレスワイヤーといっても、手芸用のビーズをつなぐヤツで、柔軟性があり被覆があります。

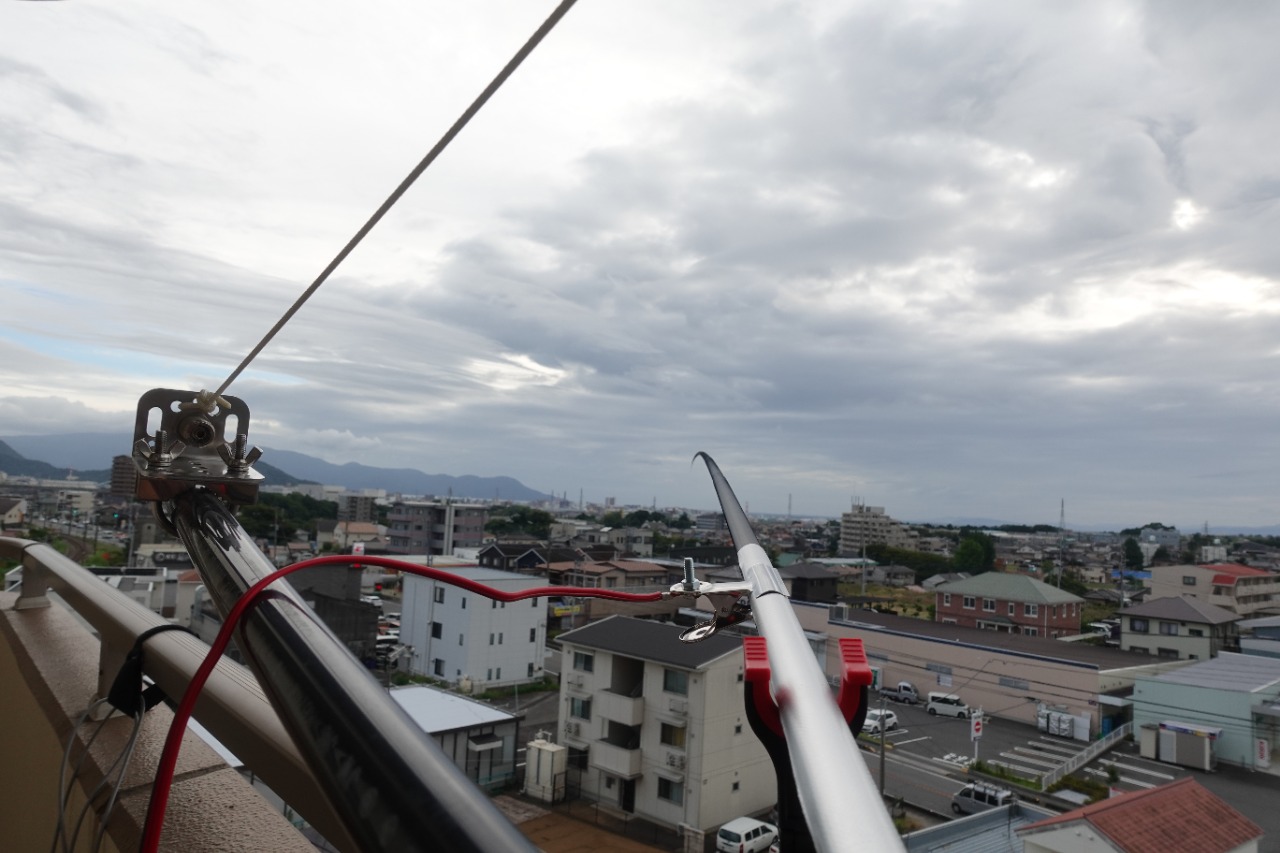

これを釣り竿の2段目（一番先端は細すぎて折れそうなので...😅）にクルクル巻いてテープ止め。ワイヤー末端は逆V字でベランダ側へ引き下ろし、小型ガイシをかまして手摺りに固定しました。
これでスイープ（範囲は7～54MHz）すると...


SWRの底は、9MHz、18MHz、28MHzになりました。7MHzにはもっと長さがいるようですが、チューナーで何とかなりそうです😅

ということで、各バンドで試してみました。
昨夕は40ｍSSBでJN1局とQSO、59+20dBのレポートでOK。
17・15ｍFT8ではEU及び南米各局と、12ｍではクレタ島とQSO出来ました。

外出するので、一旦収容してみたところ、ワイヤー引っ張った負荷の影響か、釣り竿3段目が曲がっていることを発見。このまま使うと折れてしまうので、ワイヤー接続の効果は確認しつつも、ワイヤーは取り外して釣り竿単独でハイバンド専用とすることにしました...😅
（魚を釣るよりも負荷は小さいと思うのですが😅そこは中華製ですかね...）

GetしたNewエンティティはトンガ。ちょっとしたパイルでしたが、粘りました😅　もう一つ、クック諸島は残念ながら逃しました...


ワイヤー延長時には、いままで入感したことのないリベリアやベネズエラ等がそこそこの強さで入っていて、コンディションもさることながら、これなら･･･と期待を持ったのですが、また別の手を考えます（笑）

交信いただいた各局、ありがとうございました。

一部で話題の、カーボン釣り竿をアンテナエレメントに使うという「WWRアンテナ」、アパマンに最適との触れ込みもあり、やってみました（笑）

台風14号の影響を受けないうちに、と土曜日に買い出しへ。ホムセンでアルミテープと目玉クリップ。釣具屋さんで釣り竿を保持するロッドホルダー（スーパー受け太郎）を購入。肝心の釣り竿は密林でポチッとな。「JINKING 渓流竿」カーボン含有率98.5%だそうです。


まずは給電線を作ります。あり合わせのスピーカーケーブルを使って、目玉クリップに取付け。


釣り竿は持ち手部分にアルミテープを貼り付けます。
テスターであたっても直流での導通は無いんですが、容量結合でいけるみたいです。
釣り竿を振り出して、手摺りに付けた受け太郎に取り付けます。給電線のクリップでアルミテープ部分をクリップ。


7.2ｍの釣り竿なので壁に直角方向に出すと、完全に公道上に出るので斜め方向に出してます😅
ただ、総重量290ｇと超軽量なので、扱いに困るということは無いですね。


給電線とカウンターポイズは9:1バランにつなぎます。
カウンターポイズは8m+2.5m各1本をベランダに展開。それに加えて1m編み線をアルミ手摺りにアースしました。
バランからはコモンモードチョークを介して、AT-200proⅡへと接続です。

早速やってみましたが、40ｍ・17ｍ・15ｍ・12ｍ・10ｍ・6ｍの各バンドでチューニングOK。残念ながら、80ｍバンドはダメでしたが、これは長さ的に無理ですね😅。
各バンドでFT8、40ｍバンドではSSBでQSOいただきました。
飛び、受けともに、これまでのモビホ・マイクロバート的アンテナとほぼ同等と思われます。

今朝のケイマン諸島やホンジュラスのパイルを抜く力は無かったですが、10ｍで東ティモールと


タジキスタンをGetできました。


各バンド間を簡単にQSYできるのは、やはり便利ですね－😁
ただ･･･やはり長いので･･･さすがに目立ちます😅
夜陰に乗じて使うようですかね（笑）
移動運用には便利かもしれません。

交信いただきました各局ありがとうございました。
またよろしくお願いします。

先日、総務課から「お手紙」が渡されました。

恐怖の「定期健康診断のご案内」...😅

あぁ。やべーっす。食って呑んでばかりで、腹回りだけは”横綱級”！

と、いうことで、ウォーキング再開（笑）

近所の運動公園の周回路875ｍを5周します。目標の一周ラップタイムは10分以内。


実は2年前も同じことをやってたりします。進歩がない...😅
夕景の富士を眺めながら、歩きます。


スタート時間17:08。ゴール時間は17:57で目標は達成。
最終的には一周9分まで縮めたいところです。


あと1ヵ月、焼け石に水かもしれませんが（笑）、出来るだけ頑張ってみます。

今週は仕事で疲弊してしまい、無線もいまひとつモチベーションが上がりませんでしたが、昨日は気の重い会議が終わって、ちょっとやる気が出たので（笑）今日は無線の時間です。
秋っぽくなってきましたので、40m/80mバンドのアンテナ最適化を行いました。

40ｍ用はモビホ（コメットHR7）に給電/ラジアル兼用の8.3m長の2.5D-2Vケーブルを付けております。（マイクロバート的に使っているので、無線機側からの5DFBの先にコモンモードチョークをかませて給電）

以前、nanoVNAで見たときに、共振周波数が6.9MHzあたりだったのですが、アンテナチューナーかませて使用していました。マイクロバートでは給電/ラジアル長を調整することで微調整可能とのことなので、やってみることにしました。

まずは15m/17mバンド用に作った2.8m長の給電/ラジアルをつないでみたところ、7.45MHzあたりになりました。5.5m短縮で約550KHz変動していますので、1mくらい給電/ラジアルを短くすれば7.07MHzくらいになる計算です。
予備テストで、チョークコイル接続部でクルクル巻いて短くしてみたところ、概ね7.07MHzあたりで落ち着きました。

効果あり！ということで、40mバンド用の給電/ラジアル線を1m短縮してみました。同軸コネクタのはんだ付けは苦手😅なのですが、メガネとルーペを駆使して何とかやりました。


nanoVNAでは7.05MHzでSWR1.2と出ましたが、無線機つないでSWR測定してみると7.09MHzが底になってます。（チューナーはBypassです）
モビホのわりにはそこそこ広い範囲で同調が取れています。


国内FT8で数局とQSO。SSBでは2・4・7エリアと双方59でQSOでした。

次は80mバンドです。これまではHR3.5をベランダ手摺りから突き出してましたが、マイクロバート的に使うために給電/ラジアル線を延ばすことにしました。
80ｍバンドは、参考にしているこちらのページでは給電/ラジアル線は17m長
となっています。

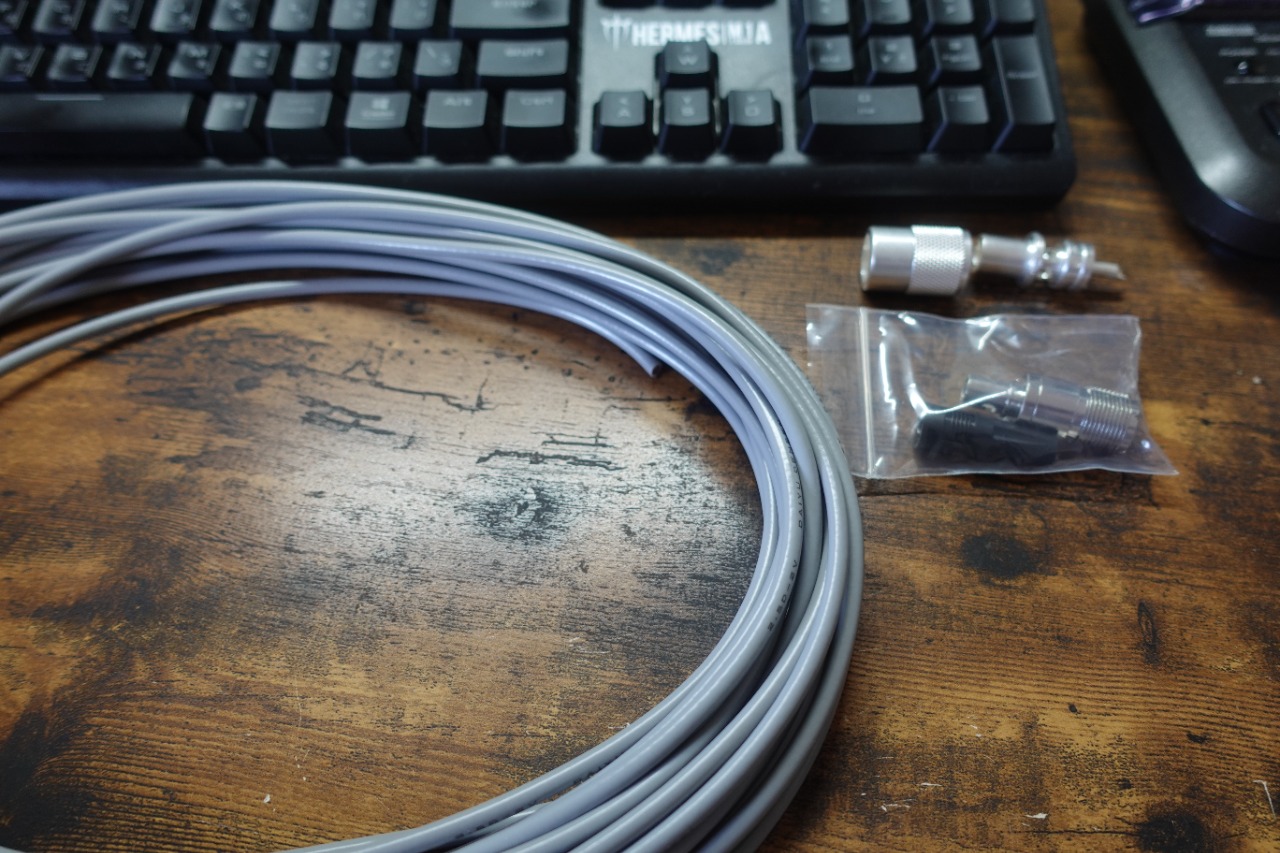

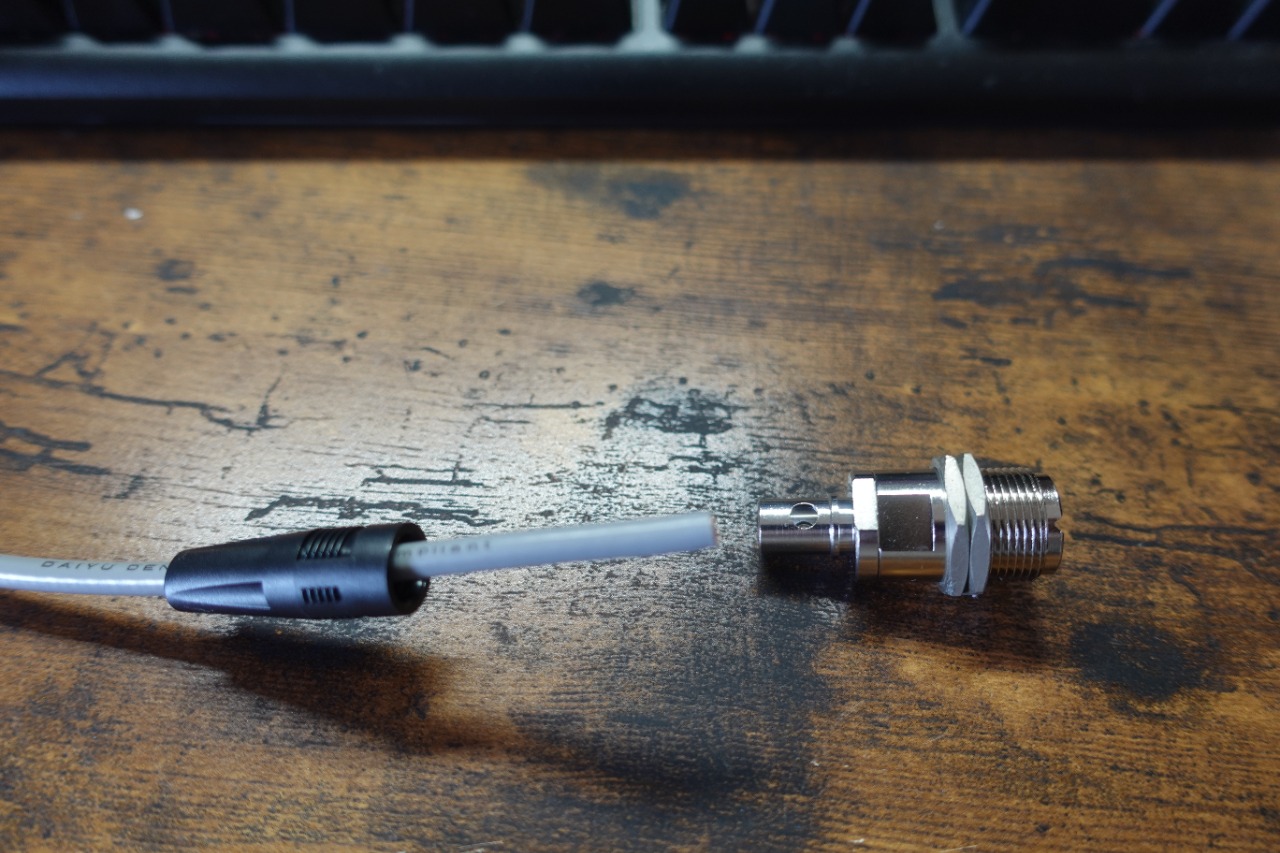

40ｍバンド用の給電/ラジアル線7.3mに10ｍを延長するように、こちらもMコネをはんだ付け。


早速、HR3.5をセットして7.3+10ｍでnanoVNAで測定。共振周波数は3.49MHzでSWR1.5と出ました。少し低いので、2mほどクルクル巻いてみました。

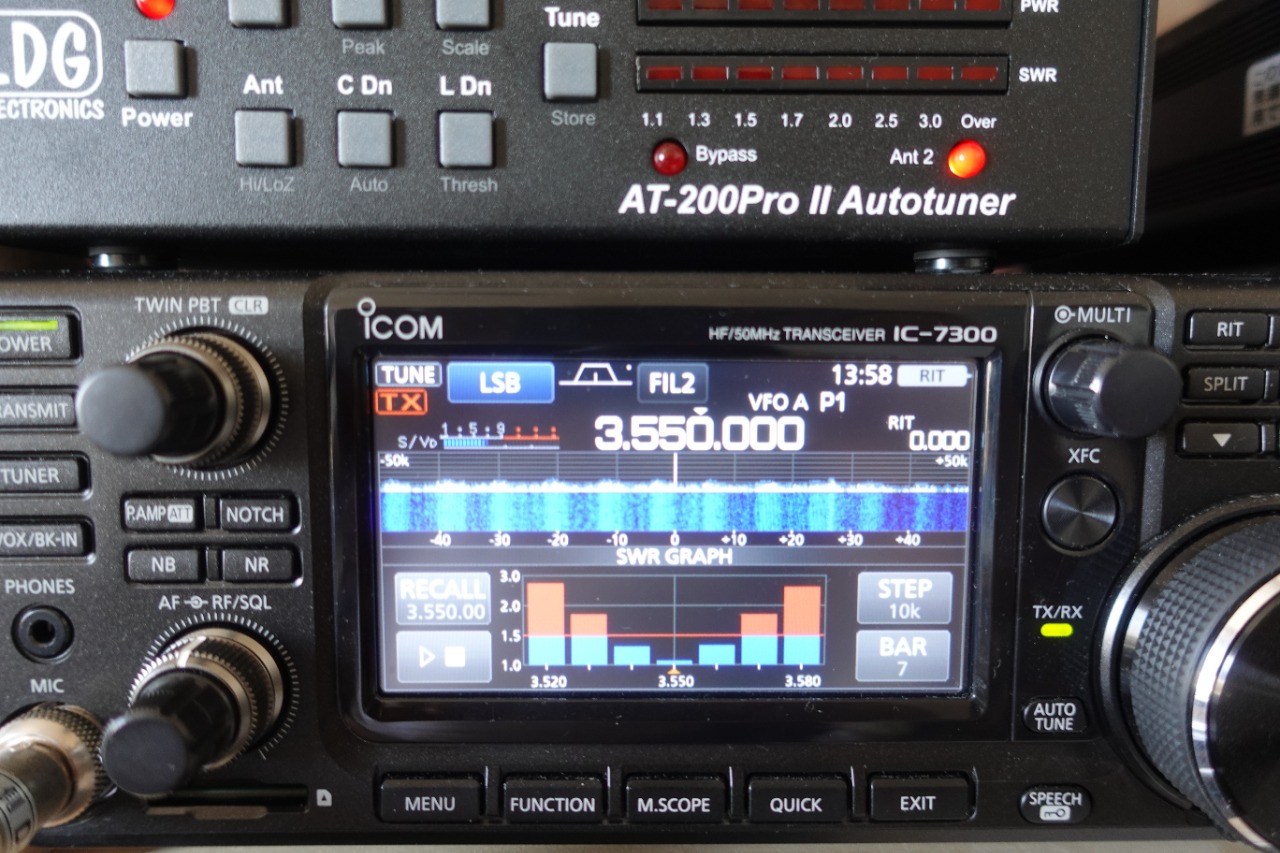

チューナーBypassで3.52MHzあたりがSWRの底でした。


チューナー使用でバンド内OK。


80ｍバンドでは実際の交信はまだですが、秋の夜長にやってみようと思います😄

･･･それにしても、日中はまだまだ暑い！😰

みんカラなので、たまにはクルマの話を（笑）

New308デビューフェアのご案内が来てましたので、車検予約も兼ねてDラーへ行ってきました。


残念ながら試乗車は1台しかなくて、予約いっぱいとのことで、試乗は諦めて展示車（屋外...😅）を見るだけとなりました。イメージカラーのオリビン・グリーンは写真で見るより綺麗でした。


「GT」グレードで、18インチホイールを履いて、


内装もブラックで統一、空調が物理スイッチになったのは良くなったなと思いました。フォグランプは無くなったのね？


フロントのカップホルダーはちゃんと２個になってました（笑）


質感も含めて、T9型よりも間違いなく「進化している」と感じましたが、値段も相応して上がってるんで...ベーシックグレードのAllureを見たかったなぁ。
実車が遅れている影響で、本当は4月にフェアを開く予定だったのがズレ込んで･･･と仰ってました。Dラーの方々も大変ですね･･･😅
SWはいつ頃？と聞きましたが、現時点では「未定」とのことでした。
と、いうことで、11月第一週に車検の予約を入れ、ミニカーいただいて帰ってきました。
