バックカメラ取付け・・リバース信号確認編①

バックカメラを付けるにあたって今日はリバース信号の引き出し場所を確認しました。
カメラはバックドアガーニッシュの左よりに付ける予定なので配線ルートはバックドアの左側のゴムブーツを介して車内に引き込むことを想定してます。
ということで左側のテールユニットを外してバックランプの配線を確認しました。

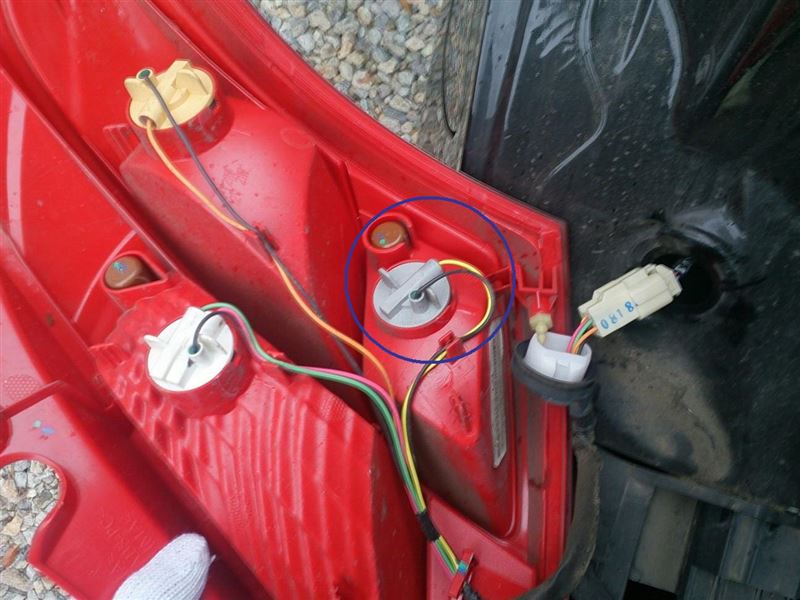

青○がバックランプで黄色線がバックランプの電源線と分かります。

コネクタの先の車内に行ってる線は矢印の赤線です。

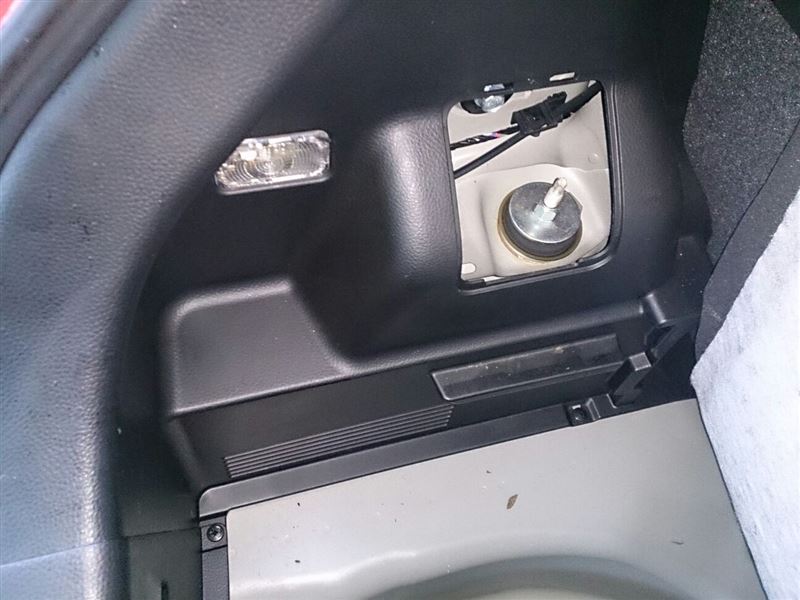

先ほどの赤線にバックカメラの電源線を繋ぎ、写真の窓の部分を経由してバックドア左側のゴムブーツを介してバックカメラ設置場所まで配線を引きまわす感じでしょうか。

バックドア左側のゴムブーツからトランクルーム内へのルートを確認するためにCピラーカバーを外してみました。
○印のクリップのあたりを引っ張ってバキバキと剥がし、反対側も同様に・・

外したところです。
空間がいっぱいありますね。
配線を通す際は中の配線に沿って固定してやるのがよさそう。

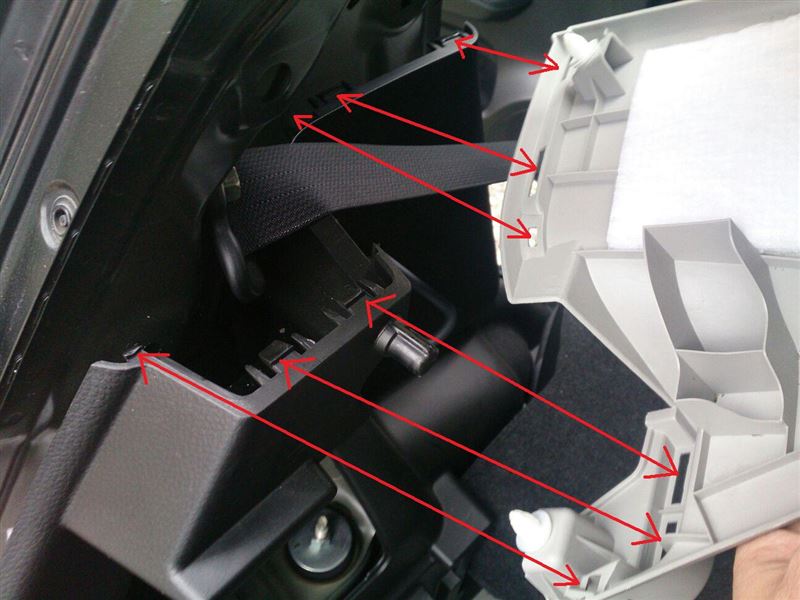

Cピラーカバーを外す時に注意しなければならないのは下側の複数個所にツメがあるので無理に引っ張らずに、先に上の部分を外してから下側のツメを外してやると外しやすいです。

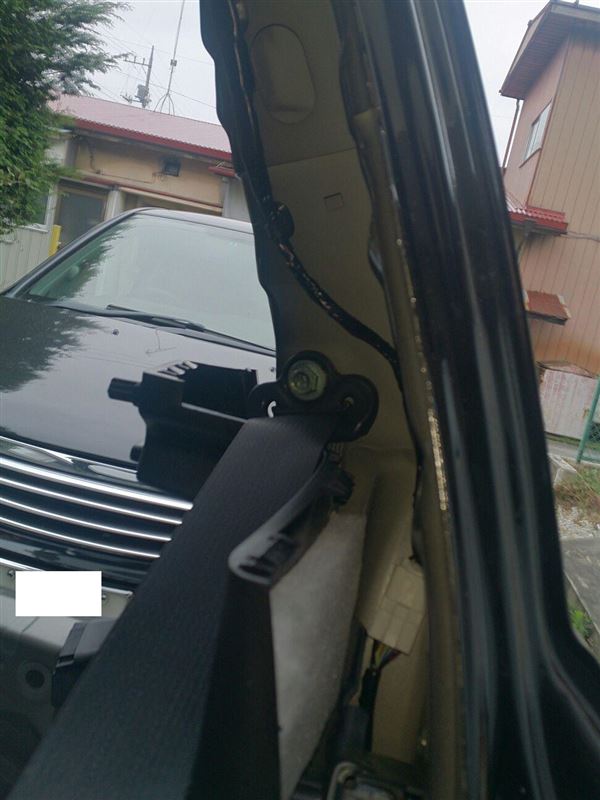

こちらは後部座席ドア側から見た写真です。

さらに下側を見たところ。
バックカメラの映像信号線はこの辺からサイドシルを伝って車内前方に配線を延ばせば良いですね。

出来ればバックカメラを仮止めして映像を確認しながら取付け場所を決めたかったのですが、小雨が降り出したため先にもう1箇所、オーディオパネル裏のリバース信号の確認をしました。
②に続く
