整備手帳

作業日：2025年6月15日

トランスファースイッチLED打ち替え

他の整備手帳を見る

目的	修理・故障・メンテナンス
作業	DIY
難易度	中級
作業時間	1時間以内

1

トランスファースイッチLED打ち替え

[大きい写真で見る]

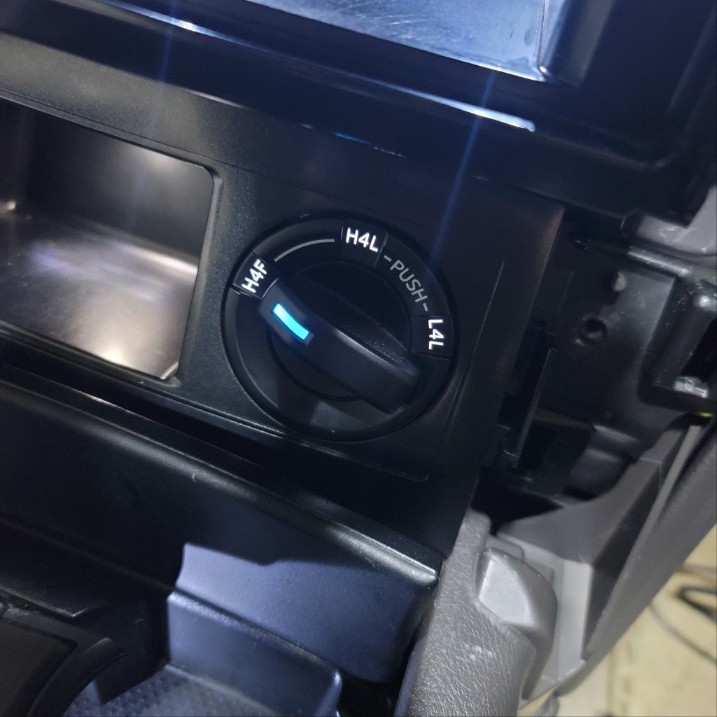

トランスファスイッチを打ち替えました！
表示部を白、インジケータを水色にしました！

2

トランスファースイッチLED打ち替え

[大きい写真で見る]

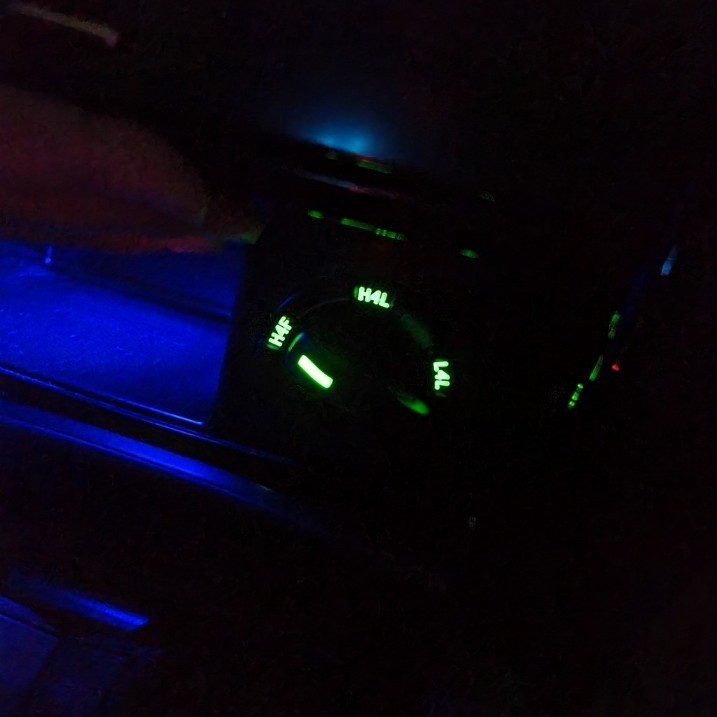

純正は黄色なので古っぽいです！

3

トランスファースイッチLED打ち替え

[大きい写真で見る]

エアコンパネルから下に向かって順に外していきます！
トランスファスイッチは3本の爪で止まってます！

4

トランスファースイッチLED打ち替え

[大きい写真で見る]

爪を押すと上に外れます！

5

トランスファースイッチLED打ち替え

[大きい写真で見る]

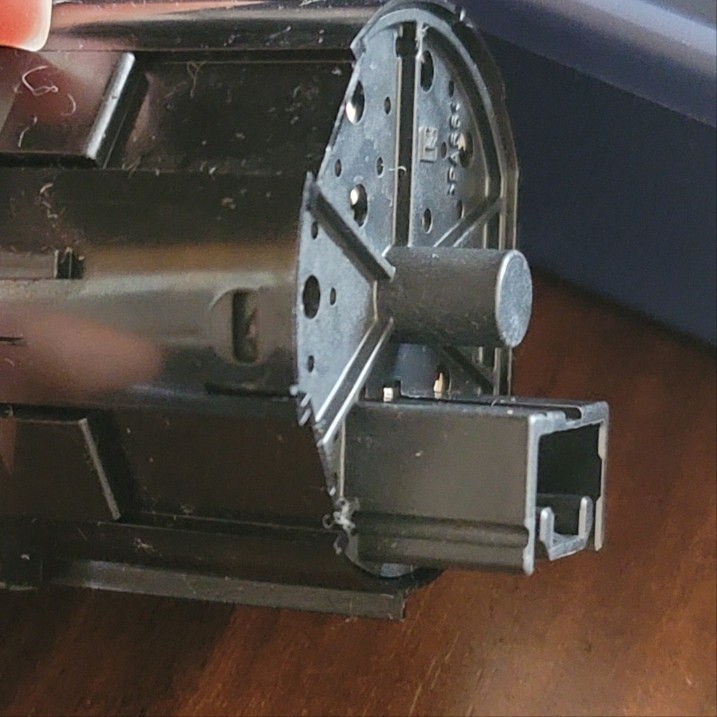

外周部に爪が3箇所あります
裏にマイナスドライバーを差し込む溝があるのでコジって外します！

6

トランスファースイッチLED打ち替え

[大きい写真で見る]

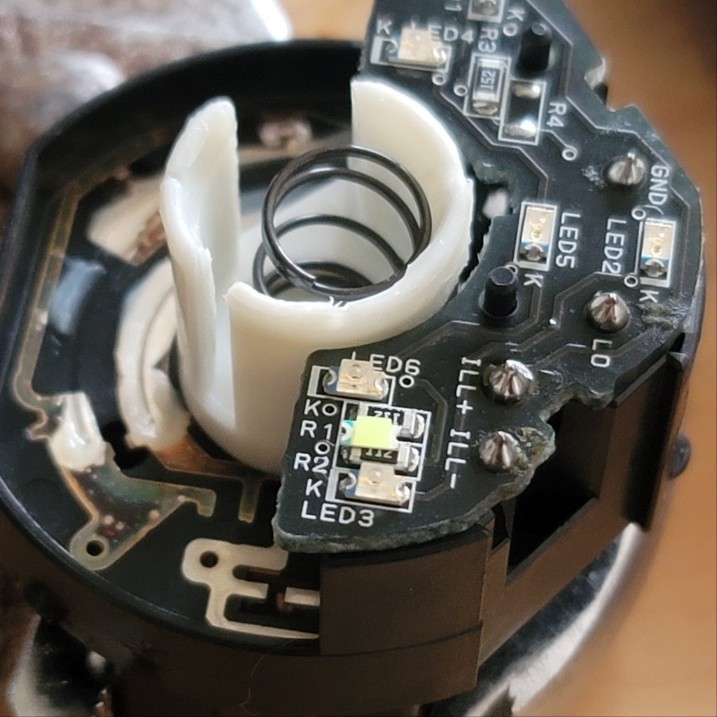

基盤です！
スプリング等無くさないように気をつけます！

7

トランスファースイッチLED打ち替え

[大きい写真で見る]

LEDの打ち替えはこのように固定してやった方が安定します！

8

トランスファースイッチLED打ち替え

[大きい写真で見る]

LEDを並べました！
サイズは3216を使用します！

9

トランスファースイッチLED打ち替え

[大きい写真で見る]

純正LEDを6個外しました！

10

トランスファースイッチLED打ち替え

[大きい写真で見る]

片側にハンダを盛っておきます！
この作業が大事です！
片側が固定できたら反対側にハンダを盛ります！

11

トランスファースイッチLED打ち替え

[大きい写真で見る]

打ち替え後です！
外側3つを白
内側3つを水色にしました！
