2018年02月17日

車内AV環境その2

前回から色々考え、MHL直出しはやめて、HDMI入力の
コネクタを付けることにした。

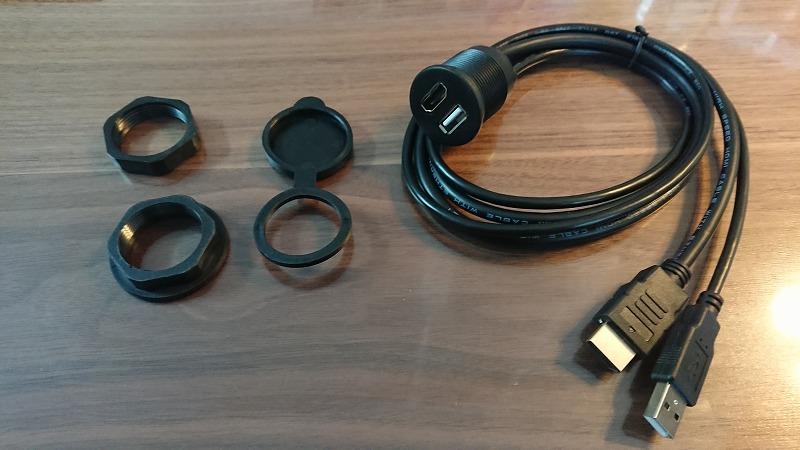

Amazonを彷徨ったところ、良さげなコネクタを見つけたので購入。
助手席脇のシガーソケットを入れ替えることにした。

\1,400也。

助手席側のサイドパネルを外す。


足もと側のパネルを止めているネジが出てくるので、それを外す。
足もと側のパネルの足先部分は差し込んであるだけなので、
後部座席側に引っ張ると外れる(シガーソケットの電源コネクタは外しておく)。


コネクタ取り付け。


ACC電源、HDMI/Composite変換とつなぎ、元に戻して完成。


AV周りのブロック図↓
