まだ仮組みの段階だけど、少しずつ[ワンオフヘッドライト ver-Ⅱ]の方もカタチが見えてきました♪
今の段階ではまだ「完成度70%」といったトコロだけど、徐々に進んではいますよ☆ただ、このペースだと、ホントに完成はいつになるやら(汗

まぁ、時間を見つけながら徐々にやっていきたいと思います！






ちなみに、仕込みネタの１つだったウィンカー移設。こんな感じになりました～☆





どうですか！なかなかイイでしょ♪


「欧州戦略車」がコンセプトのRVRらしくベンツ・BMWあたりのヘッドライトからヒントを貰い、ラインマーカーにしてみました！
シリコンチューブをもともとポジションランプだった場所に埋め込み、アンバー色のLEDラインテープを入れてラインマーカーを作成。ヘッドライトベゼルもこの部分だけはブラックアウトせずにメッキを残し、LEDが最大限反射するようにしました。

ウィンカーの視認性も高くて、なかなかの出来となりました☆

前回のブログに載せたCOBモジュールリングの爆光っぷりwww
対策として「CRD(定電流ダイオード)」を使って電流を落としてみようと試したトコロ、上手いこと減光できました～！

…え？ふつう抵抗じゃないのかって？だって抵抗計算メンドイんだもの(爆




みんカラ上ですでにCOBモジュールリングを使ってDIYをされてる方のページをくまなく見て廻ったトコロ、とある方のページに「付属の専用ドライバーはデイライト用として、ポジション用に別回路で30mAのCRDを組んだ」と書いてあったので、おれも30mAのCRDを組んでみることに♪

いや、パクリとか言うんじゃない！…お、オマージュだよ！ww

でも、いつも行く電子パーツ屋さんには30mAを流せるCRDは無かったので、今回は15mAのCRDを並列に2個繋いで代用しました♪




こう…配線の途中にCRDを並列に2個入れてやって、はんだで固定…



上から熱収縮チューブで保護してやったら、いざ点灯！

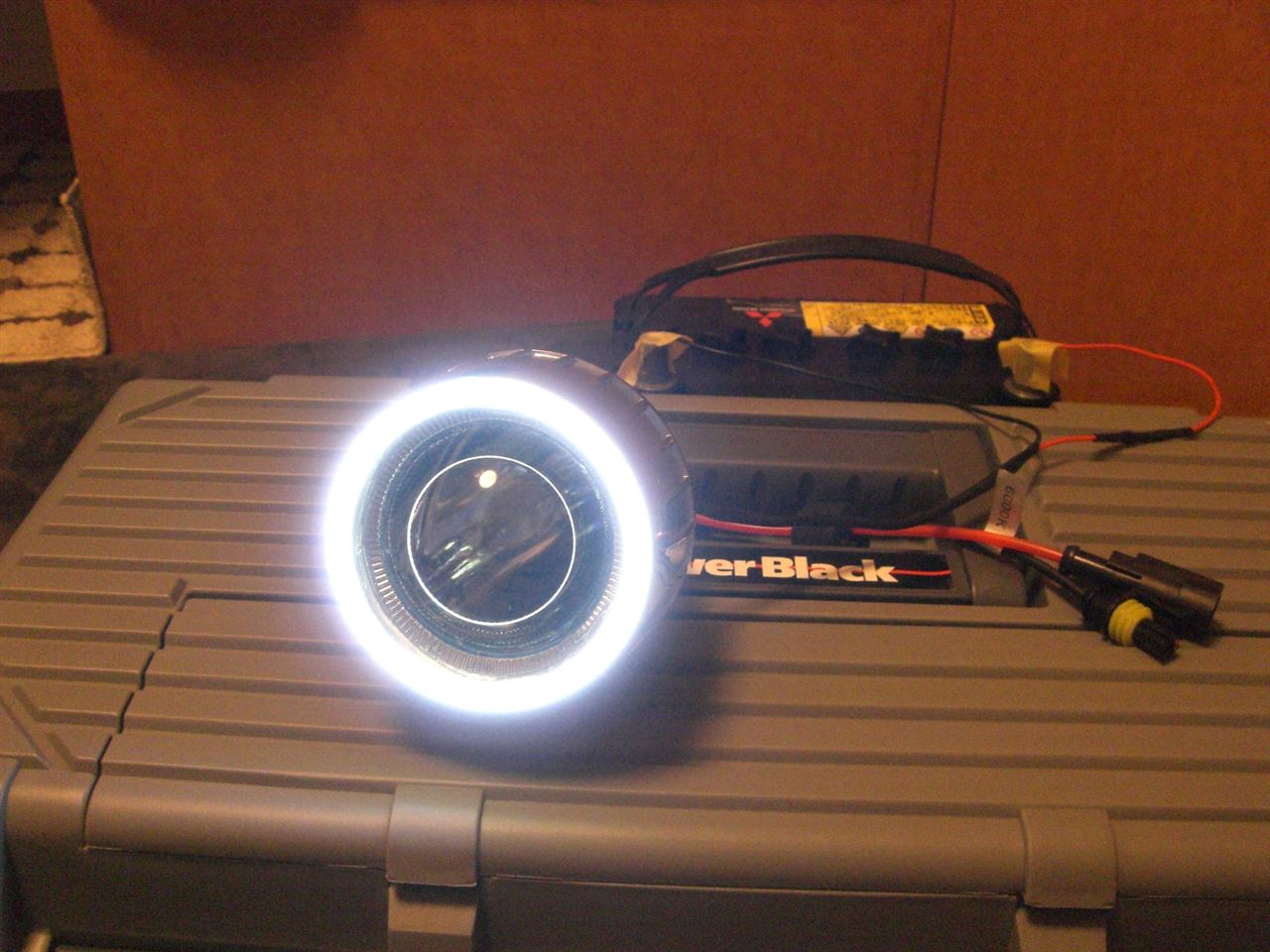

付属していた専用ドライバーを使うと直視できないほどの明るさだったけど、CRDを使って電流を抑えてやった結果、これが…





ここまであの爆光を抑える事ができました～☆

これでHi側のプロジェクターは完成！ついでにLo側のCOBモジュールリングにも同様の対策をしておきました^^



明日からまた、会社でコソコソとベゼル加工に勤しみたいと思いま～す！

ヘッドライトの殻割りをしてからもう1週間ほど経過(汗

家帰ってからとか仕事の合間にとヒマを見つけては細々と加工を重ねてるけど、なかなか完成までは遠いですな…orz

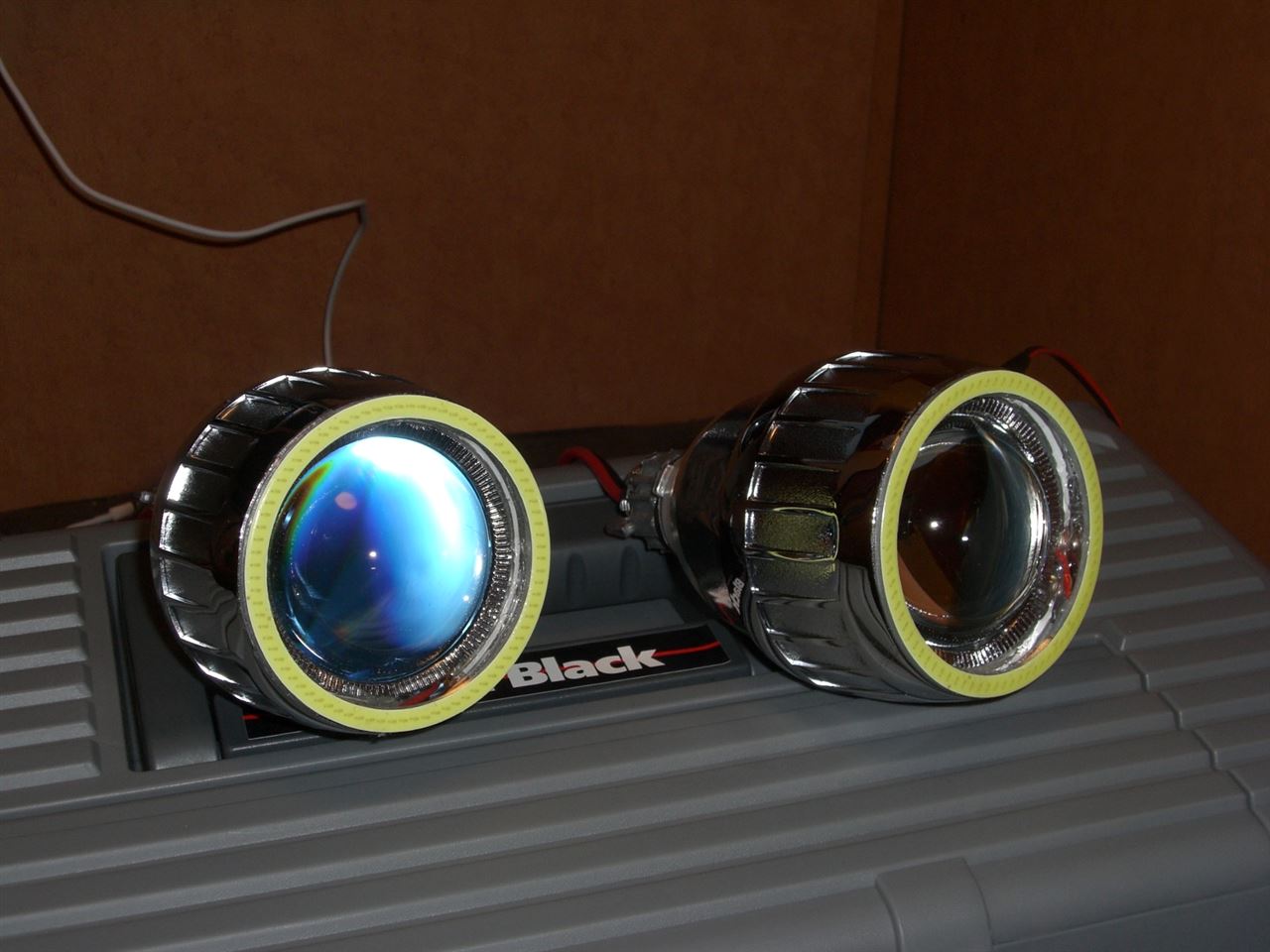

とりあえず昨日、Hi側にインストールするプロジェクターが形になったのでチラッとお見せします♪



まだプロジェクター単体の段階ですが、遮光板のスカイブルー塗装、COBモジュールリングのインストール、配線加工等は終わりました！あとはヘッドライトベゼルの加工が終わったらヘッドライトにインストールします。



ただこのCOBモジュールリング、計算外だった事が１つあり、それは…

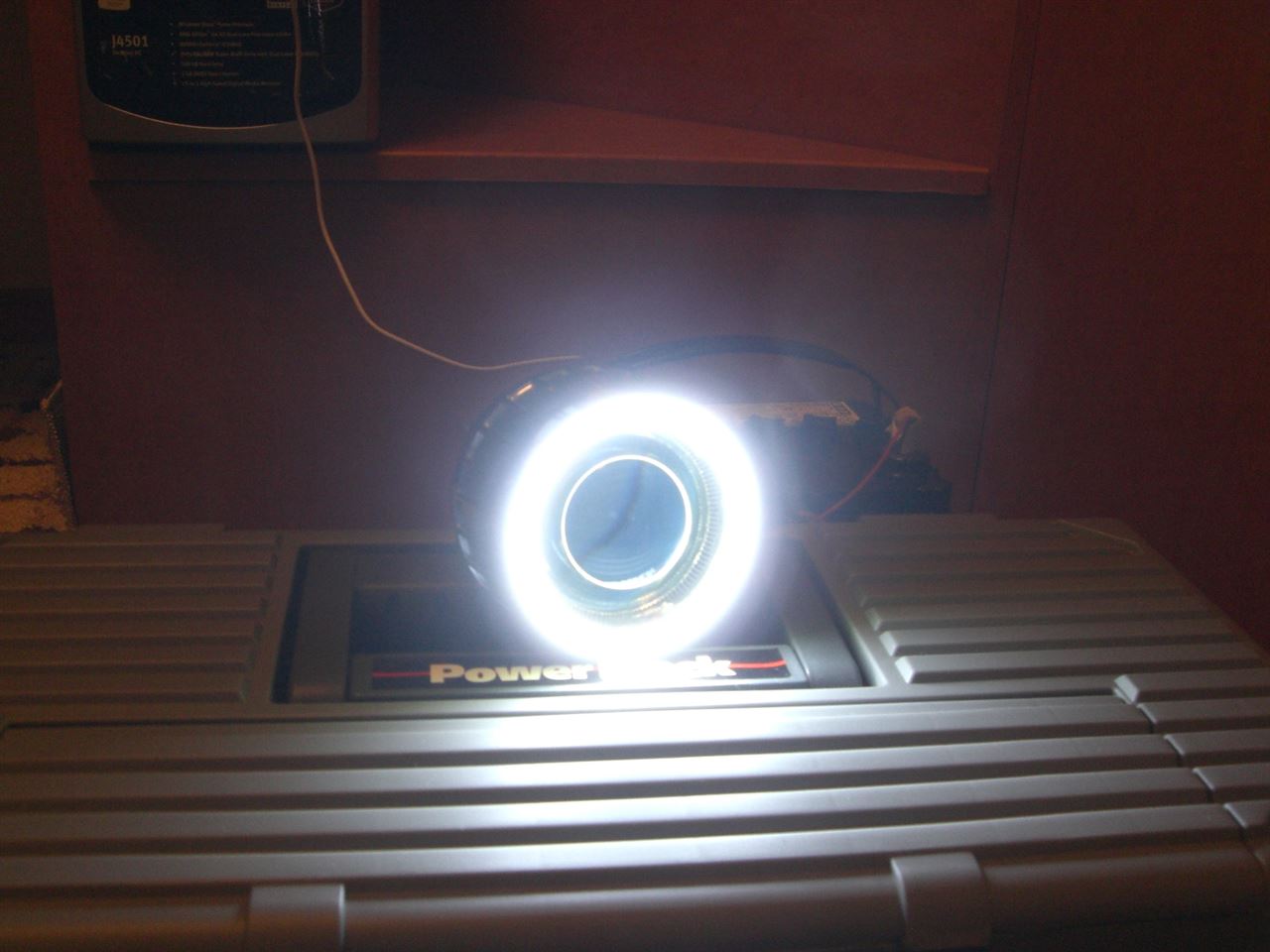

この眼潰しレベルの爆光www

さすがにこの光量だとデイライトとしては使えてもスモールランプとしては明るすぎるので、CRDを回路内に組んで流れる電流値を抑えてみたいと思います！まぁ、できるかどうかはやってみないと分からないけど(汗


全部が上手く完成すれば、今の自作ヘッドライトVersion-Ⅰを凌ぐほどの眼光鋭いRVRになると思います♪

…とりあえず、最初の難関クリアです(爆






何とか殻割り成功♪あ、ちなみにこのヘッドライトは純正のヤツで、Version-Ⅰの方はまだRVRに装備中です！
寸法取って部品も手に入ってるので、これからヘッドライトベゼルの加工に入ります。今回は結構ベゼルの加工が必要になりそうなんで、頑張ってやりたいと思います☆


とりあえず今回も、目標は「春までに完成」ですww

昨年の年末からやりたいなぁ～と思っていた自作ヘッドライトの手直し。まだやるかどうかも「予定」の段階だけど、どうせやるなら普通のRVRとは全く別物っていうぐらいのモノにしたいなーと構想中です♪


とりあえず、ヘッドライトは新たに調達or予備のノーマルヘッドライトを使用どちらかにしようと思ってます！この場合、現在の4灯イカプロのヘッドライトはお役御免となりそうです





そんな中、すっごくドンピシャな雑誌を見つけてしまったので購入。ヘッドライト加工に関しても他のDIYの事もかなり参考になる内容がたくさんあったので、さっきまで食い入るように読んでましたww


んで今、構想の中で思っているやってみたい事は…

・CCFLではなく、「COBモジュール」を使ったLEDリング4灯化
・ウィンカー移設。ポジション部をウィンカーとして加工。
・アクリルorシリコン加工でウィンカーを面発光化。
・余ったウィンカー部をアクセサリーランプ化(プロジェクター移植による6連プロ目とか最高w)

こんな感じww


ちなみに、上3つはもうすでに算段は付いてます(爆



最後のは最悪パテ盛りとかも考えないといけないので、妥協案になるかも知れませんww



とにかく、まずはヘッドライトの「殻割り」からやらないと…^^;ホントに実行できるのだろうかorz
