最近，あまり車ネタがないのですが，ついこないだからどうもディアスのリヤガラスの熱線がうまく働いてないみたい。スキーの帰りに板をラゲージに積んだりすると曇ります。最初は仕方ないかなと思ってましたが，こないだ，雨の日に４人乗ったらデフォッガー入れても曇りまくり。効きが悪いにしても，熱線の近くすら曇りが取れません。

どうもおかしいなと思って調べてみると，熱線の端子まで電気が来てません。メーターの動作表示灯は点灯します。図面を引っ張り出して，確認していくとどうにも納得がいきません。

電気に強い人なら，この図面を見ればわかると思いますが，表示灯はデフォッガー回路から取ってあって，デフォッガースイッチもくぐっています。なのでヒューズは正常だしスイッチも正常。アースはもちろん効いてるし，そもそもプラス電源が来ません。

そうすると，考えられるのはD312とR160のコネクタの接触不良かハーネスそのものの断線。このコネクタはバックドアのルーム灯へのスイッチ回路も入ってて，それは正常なので，外れていることはありません。クウォータートリムを外して，ここを切り離して熱線側とチェックすると，どうやらこの間での断線。




という訳であれこれ調べてやっと分かりました。

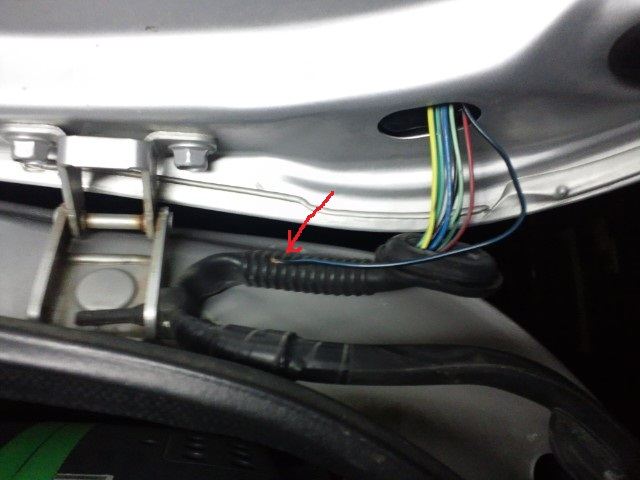

何と車体とバックドアの間の連絡ハーネスの断線。保護チューブの中でした。
どっかに挟まったんでしょうかね？もう１本，アースの被覆にも傷が入ってました。

とりあえず，ハンダ付けして復活。原因が分かってヤレヤレです。
