2019年05月19日

プチオフしました

プチオフしました 3月に続いて この方 が我が家を訪れプチオフをしました。


目的は、

グランドイルミネーションの取り付けです。

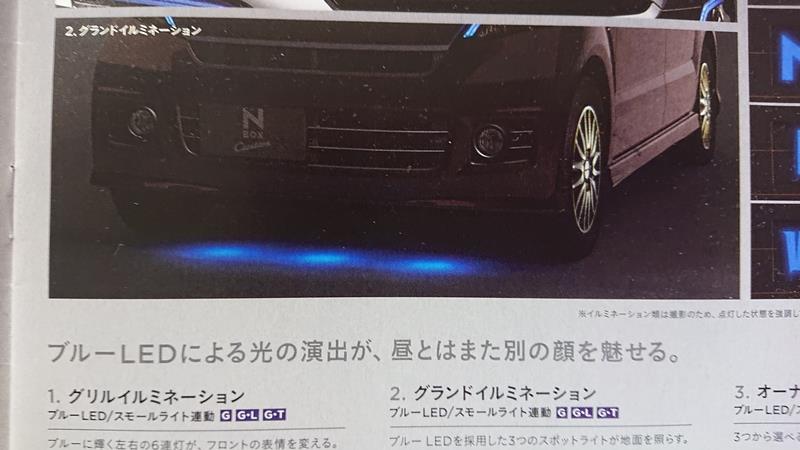

1st N-BOXのアクセサリーカタログに掲載されているグランドイルミネーションは、「ブルーLED3つのスポットライトがフロントバンパー下の地面を照らす」と記載されています。但しN-BOXカスタムのみの適合で、N-BOXノーマルには装着不可となっています。しかし、せっかくお友達から譲ってもらったパーツなので何とか取り付けたいとのご要望です。


うちにはグランドイルミネーションの取付説明書もあります。読んでみると普通にはまず無理という結論しか出ませんが、そこを何とかするのがアトリエm-dawgです。

自分で作業をしていたので途中の写真を撮っていませんが、

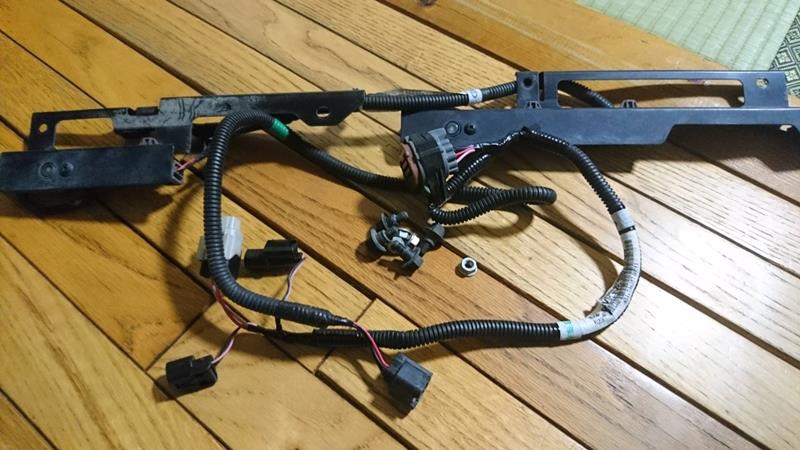

〇N-BOXカスタムとはフロントバンパーの形状が異なるため、3個のLEDライトを固定するL型に成形されたブラケットを切断してフラットな形に変更。フロントバンパー下部固定穴に合わせてブラケットに穴開け。
〇LEDライトの電源は、N-BOXカスタムのアクセサリーライト(通称ヒゲ)のカプラーから分岐させて取り出すが、N-BOXノーマルのポジションランプのソケットと同一形状のカプラーなのでハーネスを接続したところ、+と-が逆転して接続されることが判明。付属のハーネスを流用したいので、止む無く3個のLEDの手前でハーネスを切断して、+線と-線計6本を入れ替えて接続し直して逆転現象を解消。

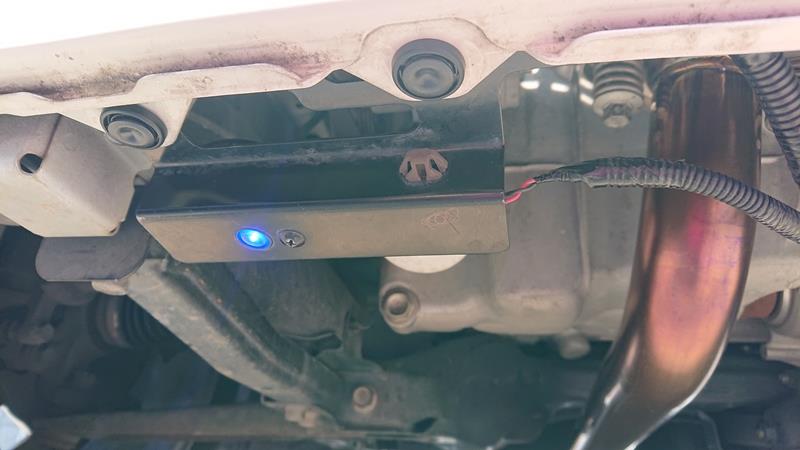

これは右側のLEDライト。ハーネスがマフラーに近接しているように見えますが実際は少し離れていて、バンパー側に寄せるようにタイラップバンドで固定してあります。


これは中央と左側のLEDライト。書いてしまえば簡単そうに見えますが結構大変でした。

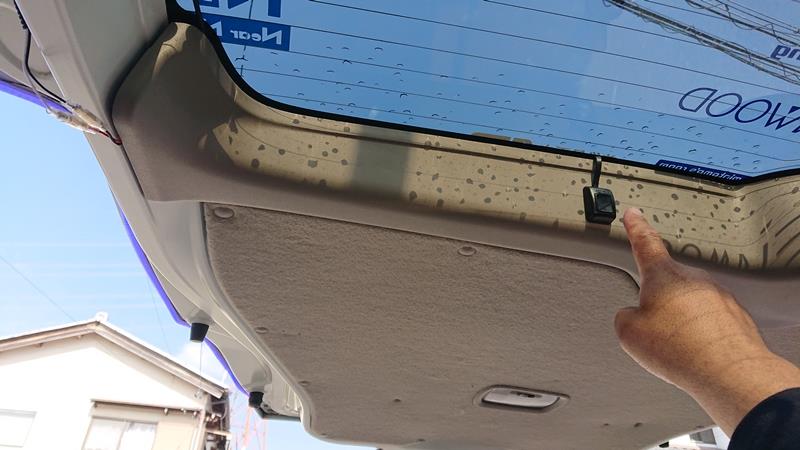

そしてもう1点は、LED調光ユニットの設置。


リヤゲート左右端の縦に貼り付けてあるLEDテープが明るすぎるので、光量を落としたいとのこと。

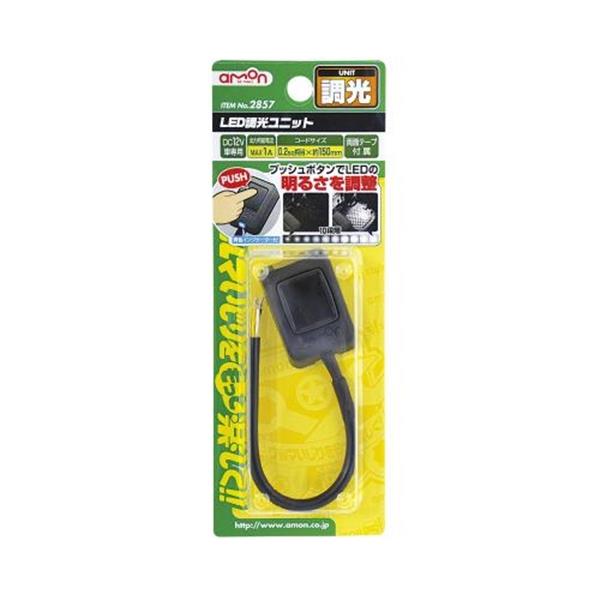

これは説明書通りに接続すれば難しくはありません。100%-0%まで10段階に切り替え可能。以前に私が好んで使っていた調光ダイヤルは廃番になって、こちらの商品に変更になりました。

その他にも、要件をもらいましたがそれは次回ということになりました。また来週。
ブログ一覧 | オフ会 | クルマ
Posted at 2019/05/19 23:52:14
