2018年05月07日

オプションコネクターって知ってるかい?

オプションコネクターって知ってるかい? こんばんは。

昨日の話になりますが…

これまでのブログを読んでいただいているかたはご存じのとおり、飛び石傷さらなる補修が失敗して、それのリカバリーが、さらによからぬ方向に進んでしまい、結果的に大失敗

様々な格言 (反省) を残し、結局ギブアップ。

板金塗装屋さんで補修をしてもらうことにしました。

alt

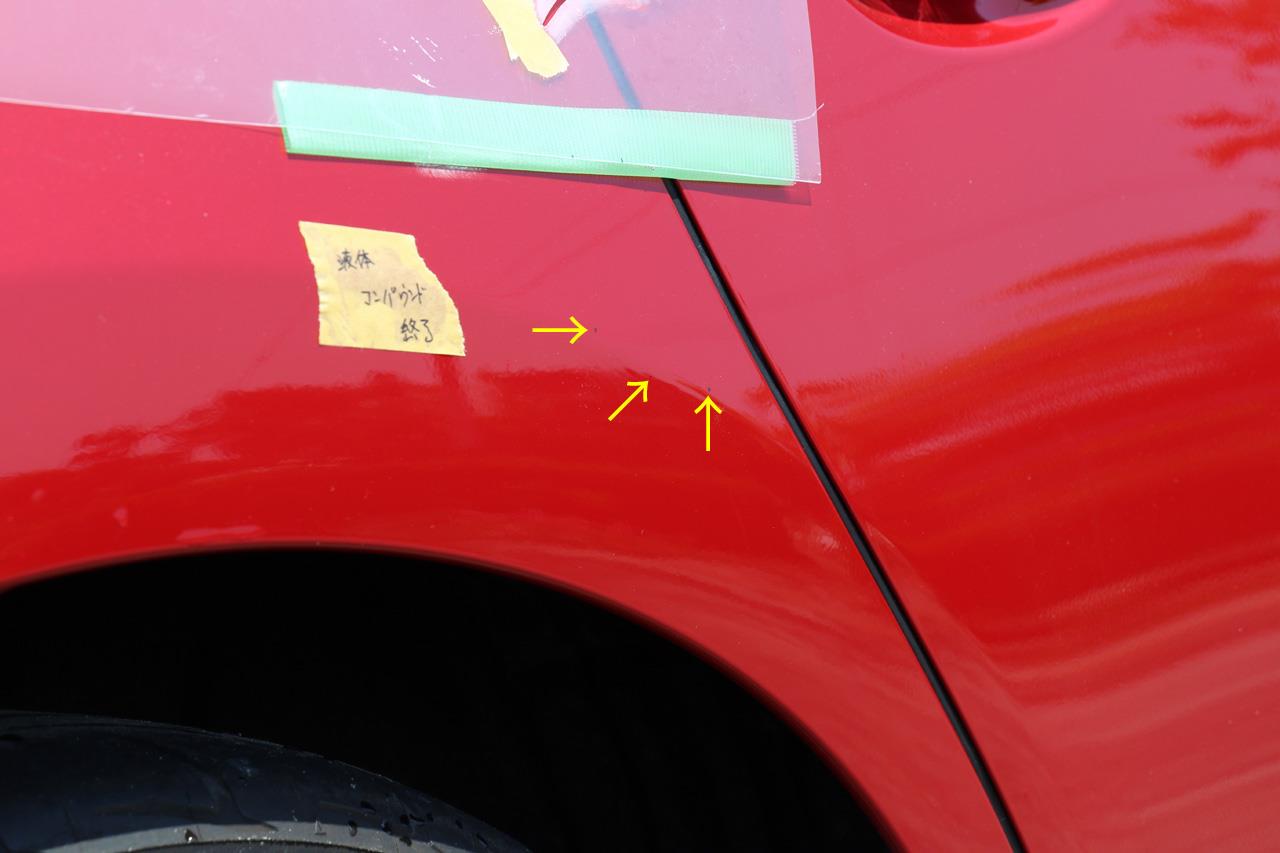

メインの補修はこの部分で…

コンパウンドで目立たないようにはしていましたが、リアバンパーにもちいさな線傷があるので一応お願いしました。(自分で直せそうでしたがめんどくさくて放置民…ホーチミン?)

alt
逆に先日自分で直した線傷は目立たないので、ここはそのままでお願いしませんでした。

その他、飛び石傷ぐらいの小さな傷でタッチアップで目立たないようにしている傷もお願いしませんでした。

alt

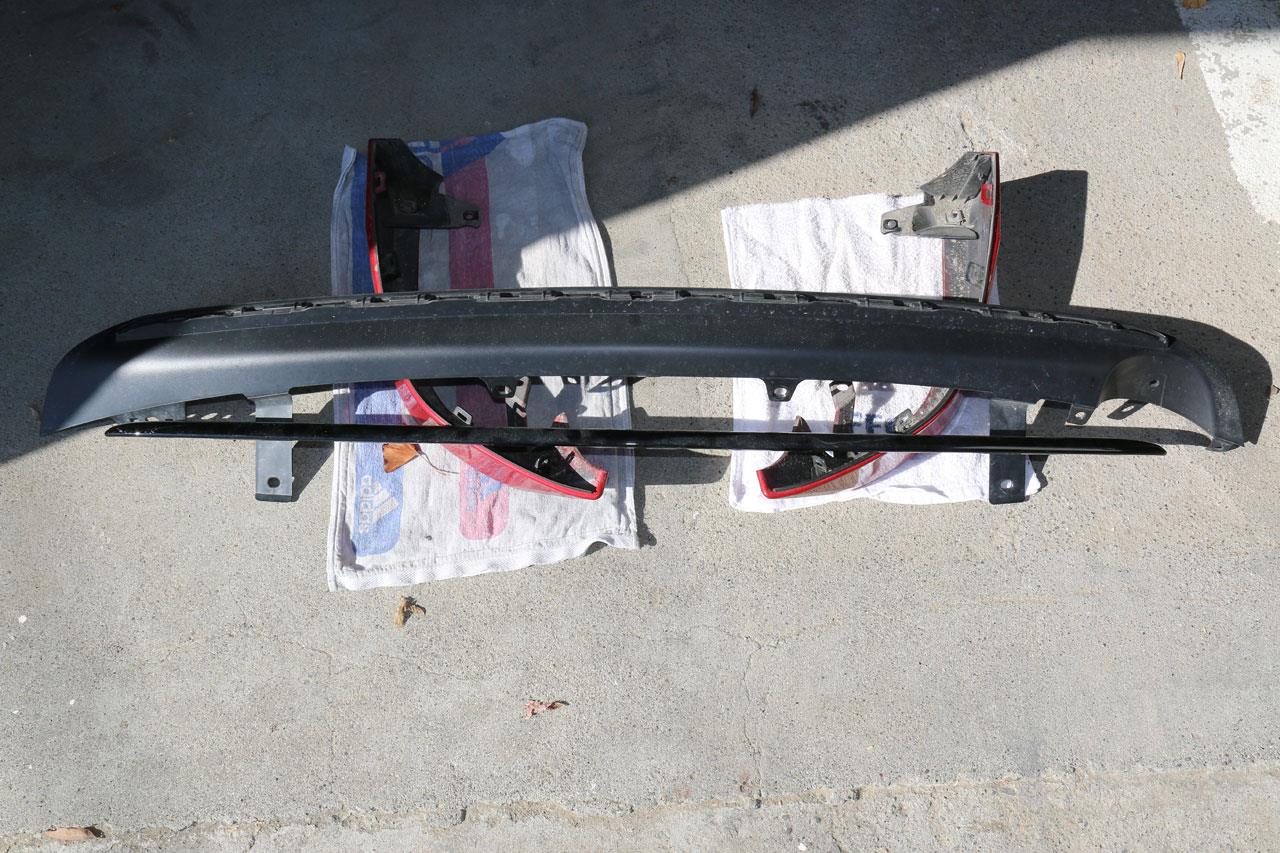

そして最後に何シテル?でもお伝えしたとおりとあるパーツの塗装をお願いしました。(この写真の中に含まれます。)

alt

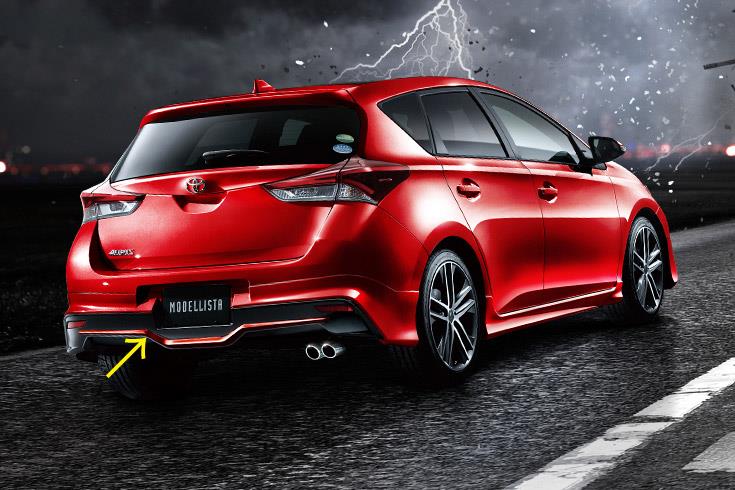

イメージはモデリスタエアロのマネ。ここまでいったらもうおわかりですよね?

実はフェンダーだけなら25,000円 (税別) といわれたのですが、このパーツの塗装を追加したおかげで 5,000円アップしてしましました。(えっ!…と数秒悩みましたがお願いしました。)

説明では、とにかくこの色はホワイトパールクリスタルシャインなどパール系と同じぐらい難しいということで金額が高くなります…とのこと。なので、パーツ塗装も高額、もしくは有料になったといった具合です。(最初はサービスでという段取りだったのですが当てが外れました。)


難しい要素とすれば、レッドマイカメタリックは、マイカ要素と、メタリック要素があるから難しいのでしょうね。タダのメタリックじゃないですもん。マイカ要素は=パール要素と同じようなので…。

あと、危惧しているのが、塗装範囲はやはりフェンダーまるっと一枚になるとのこと。(T_T) 将来ここだけ色が変に変わる (変わらない) と周りと違って見えるから困るけど仕方がない。

結果、出費は \32,400円… ううっ。またしばらくカスタマイズができない。カーナビの修理も…。飛び石傷の追加補修をせずに、タッチアップのままにしておけばこんなことには…。前向きに生きます。

ばっちり周りの色とそろって戻ってきてくれたらいうことなしです。

---
閑話休題。

さて、タイトルの『オプションコネクター』ってご存じですか?

個人的な解釈はいろいろあるのですが『標準仕様では不要でこれ (コネクター) 自体がオプションのという意味の名称』なのか『オプションを取り付けるためのコネクターだからこんな名称』なのか?

この際どっちでもいっか。

2代目オーリス場合、フロントに2つ。(リモートスタート用ともう一つは後述 (今回のブログのメイン) )、リアにフォグランプ用が1つあります。

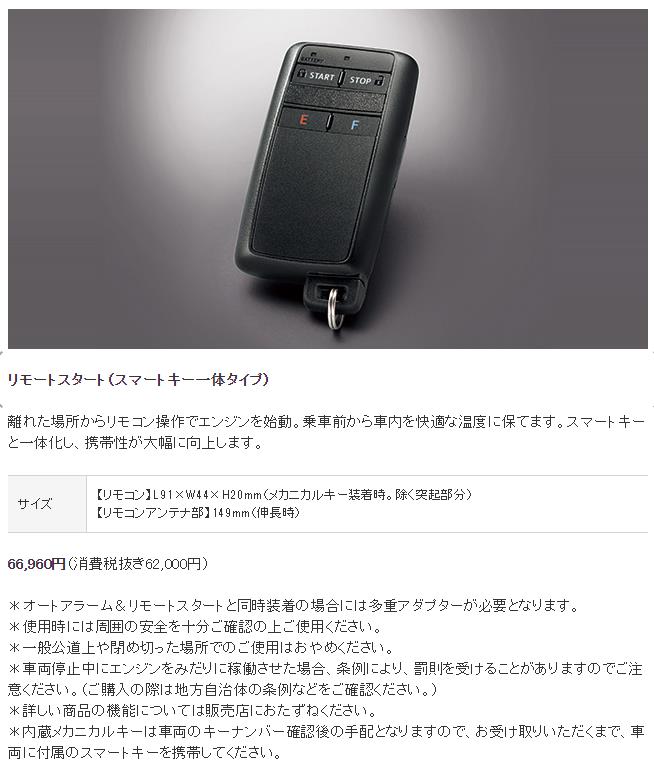

リモートスタート用は、その名の通り純正用品のリモートスタート用の端子だと思います。

alt

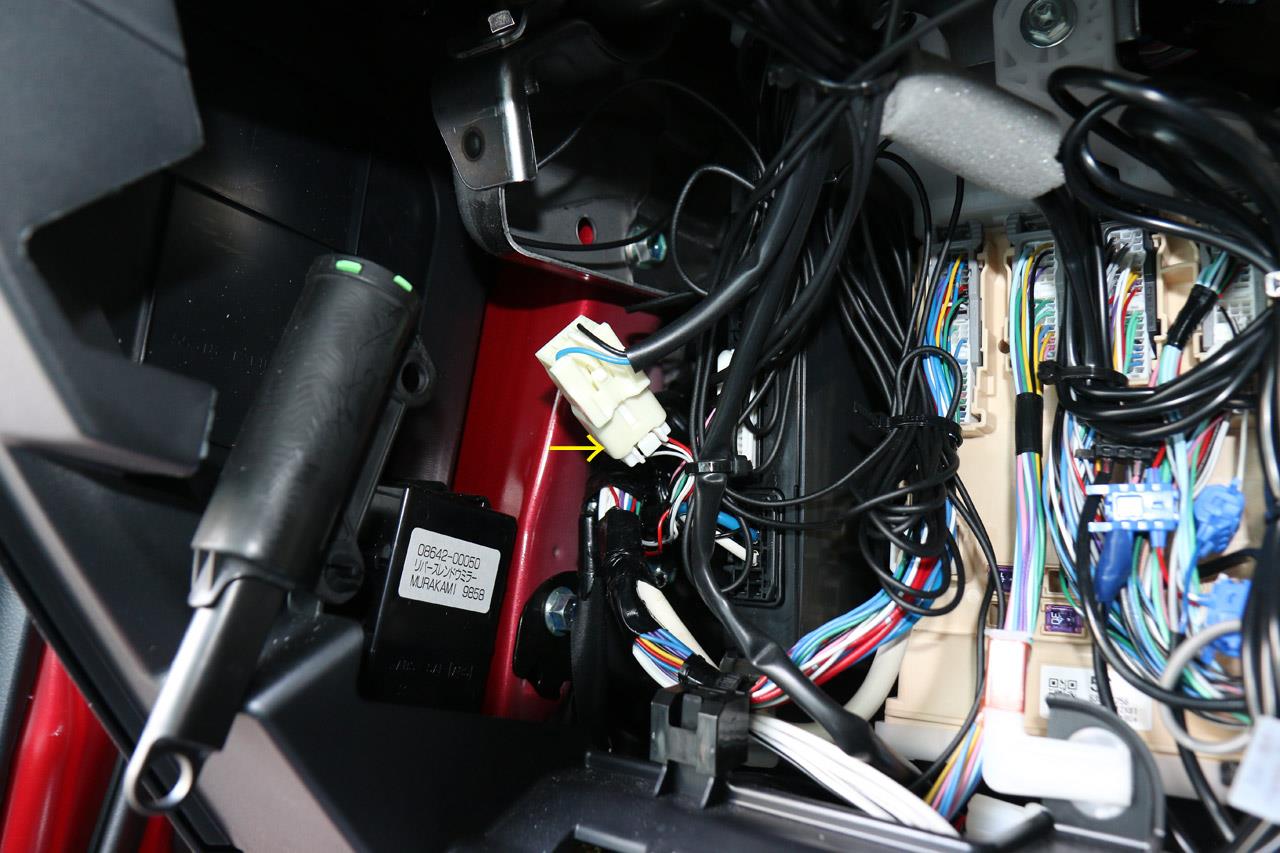

先日、異音対策をおこなった際、その一環として配線のまとめ直しをおこないました。

alt

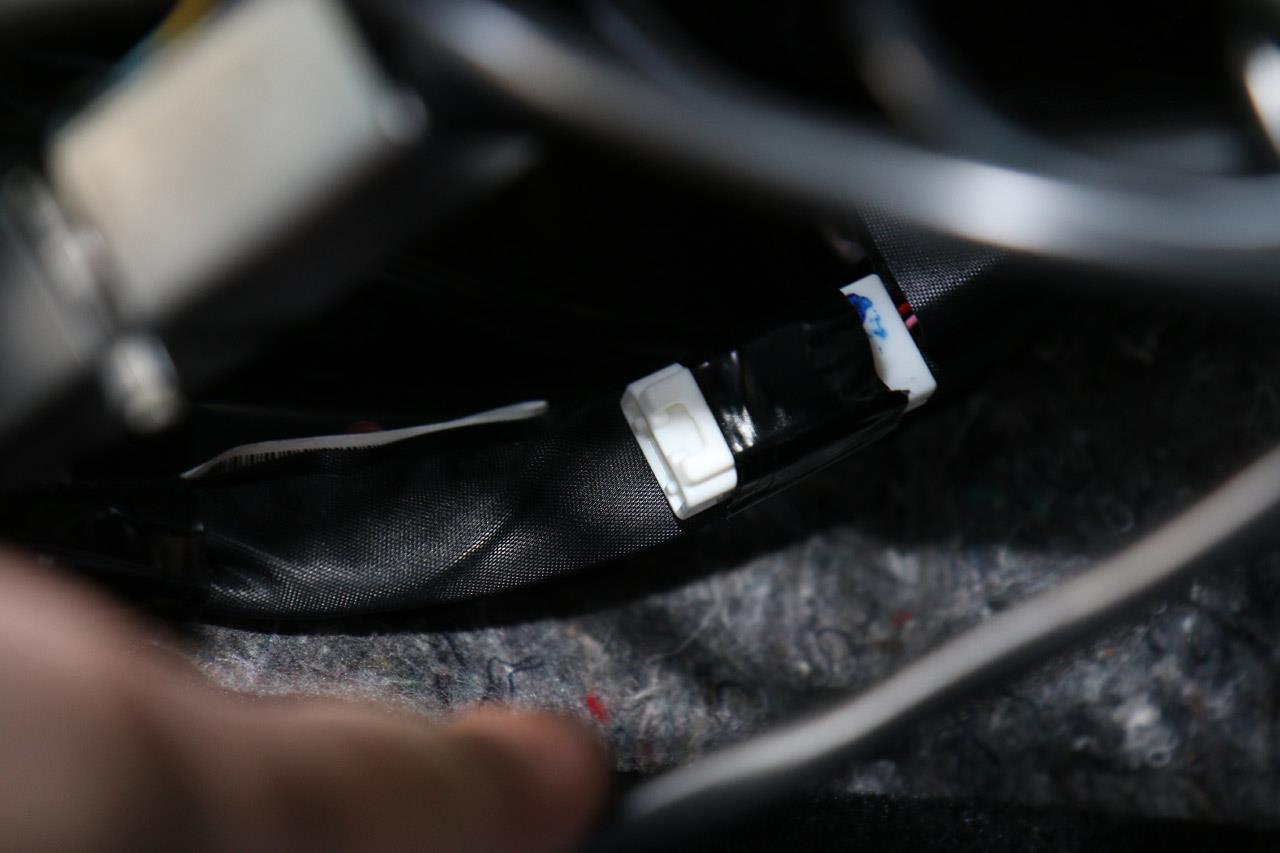

その時、コネクターの写真を撮ったのですが、なんのコネクターも刺さっていないところがあったのです。(写真には赤と桃色の配線色が見えます。)

alt
端子は5ピン。ですが1番から3番までしかピンがありません。

このときは「このコネクターなんのコネクターなんだろう?」と思っていましたが、今日調べてみたところ、これがどうやら E25 (HV:H32) オプションコネクターらしいということがわかりました。

※HV= HYBRID 車

ピンアサインを調べたところ1番が黒で写真では背景と同化して見えなかったようです。

1番 黒 BTX
2番 赤 BRX

おそらくですが、1番と2番は通信線で、

Tx:送信機 (Transmitter) を表す略語で、それの頭に B が着いている。
Rx:受信機 (Reciver) を表す略語で、こちらもそれの頭に B が着いている。

という意味だと思います。

3番 桃 KLEG

これはE17 (HV:H15) アウタミラースイッチASSY の12番につながっています。リモートスタートの時のミラー制御用みたいですね。

ちなみに4番、5番は割り当てなしです。

コネクターは
品番:90980-12365
auto-eparts さんでも購入できます

ターミナル(端子)は…
82998-24270
82998-24280 (Au) ※Au…金メッキ
こちらもauto-eparts さんで購入できます

この車両側のコネクターにはめ込むコネクターは…

90980-12366 (同等品:90980-12541)
でこちらももちろんauto-eparts さんでも購入できます

82998-24290
82998-24300 (Au)
ターミナルも…です。

alt
こういう情報を駆使すれば、現行用他車種のエンジンスターターも (配線の内容がわかれば) 対応できそうですね。


リアフォグランプ用はというと、

(後期)
後期オーリスの場合、リアフォグは車体側では無くてバックドアの運転席側テールにノーマル仕様と入れ替えなので特にオプションコネクターというわけではありません。(Q10 (HV:S6 ) コネクター)
※ちなみにテールランプの端子は前期と後期ではすべてことなりますので、テールランプ移植の際は注意が必要です。
(今回はオプションコネクターの話題なので前期用情報は割愛しますが、その情報があれば前期・後期の変換ハーネス作成ができるのでいずれ情報を掲載できればと思います。)

ただ前期は後述しますが、オプションコネクター形式になっています。

コネクターはロックを上にしターミナルが挿入される方から見て
1 2
3 4

1番 緑 TL テールランプ ※イルミ
2番 薄紫に赤 後退灯
3番 白地に黒 アース (-側)
4番 水色 B フォグランプ +側


品番は…
90980-10795 → auto-eparts さんの同等品

ターミナルは…
82998-24380
82998-12340auto-eparts さんの同等品
82998-12360 (Au)
82998-52050
…のどれかお好きなもの。

このコネクターと接続するメス側コネクターは…
90980-11765 (同等品番:90980-10794 / 90980-11726) → auto-eparts さんの同等品

ターミナルは…
82998-12330auto-eparts さんの同等品

(オマケ)
テールランプのボデー側 (メス) コネクターは…

ターミナル側が出ている方からみて
4 3 2 1

1番 青 B ストップランプ
2番 緑 TLテールランプ ※イルミ
3番 白地に黒 E アース (-側)
4番 (右)水色 / (左)黄色 TRN ウインカー

品番は…
90980-12732 → auto-eparts さんの同等品

ターミナルは…
82998-24340


これに合わさる (オス) コネクター (テールランプ側) は
90980-12733 → auto-eparts さんの同等品

ターミナルは
82998-24350auto-eparts さんの同等品

これがわかれば、テールランプのストップランプ化などの応用もやりやすくなりそうです。

(前期)
前期は、バンパーを切り抜いて埋め込みのため、リアバンパー内にコネクターがあります。(L7 コネクター) おそらくカバーが付いています。

コネクターはロックを上にしターミナルが挿入される方から見て
1 2

1番 水色 B +側
2番 白地に黒 アース (-側)

品番は…
90980-11003 → auto-eparts さんの同等品

ターミナルは…
82998-24410
82998-12440 → auto-eparts さんの同等品
82998-12460(Au)
…のどれかお好きなもの。

※ターミナルの防水対策としてワイヤーシールが使用するターミナルの数だけ必要です。

ホールプラグ (ダミー栓) ※オス、メスのコネクター共通
90980-09152
同等品がauto-eparts さんで購入可能。防水プラグなのでターミナルを付けない穴を必ず埋める必要があります。

これに合わさるコネクターは…
90980-11002 → auto-eparts さんの同等品

ターミナルは…
82998-12430 → auto-eparts さんの同等品
※ターミナルの防水対策としてワイヤーシールが使用するターミナルの数だけ必要です。

ホールプラグ (ダミー栓) ※オス、メスのコネクター共通
90980-09152
同等品がauto-eparts さんで購入可能。防水プラグなのでターミナルを付けない穴を必ず埋める必要があります。

…です。

ただリアフォグを購入するとステアリングにあるレバーも用品に含まれているリアフォグ対応に入れ替える必要がありますし、あくまでリアフォグ用専用配線なので光り物カスタマイズでの転用は難しいと思います。


さて最後に…本日のメイン。フロントにあるオフションコネクターです。

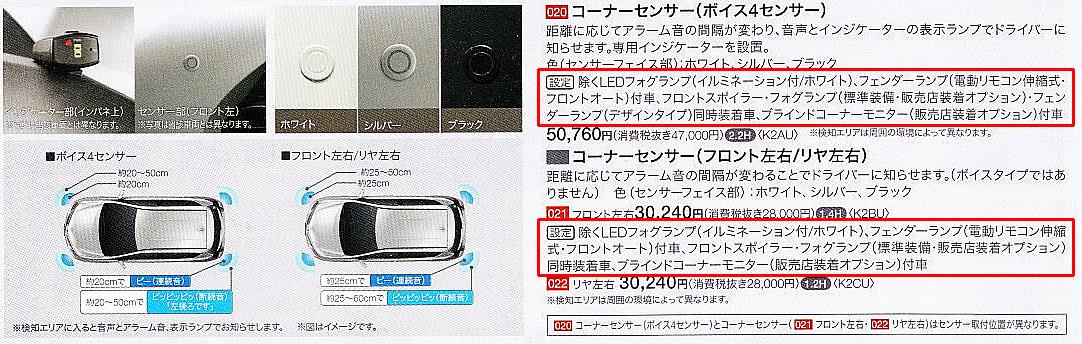

オーリスはカスタマイズパーツが少ないといわれていますが、それでもフェンダーランプ (コーナーポール)、コーナーセンサーなど純正用品はそれなりにあって多い方だと思います。

alt

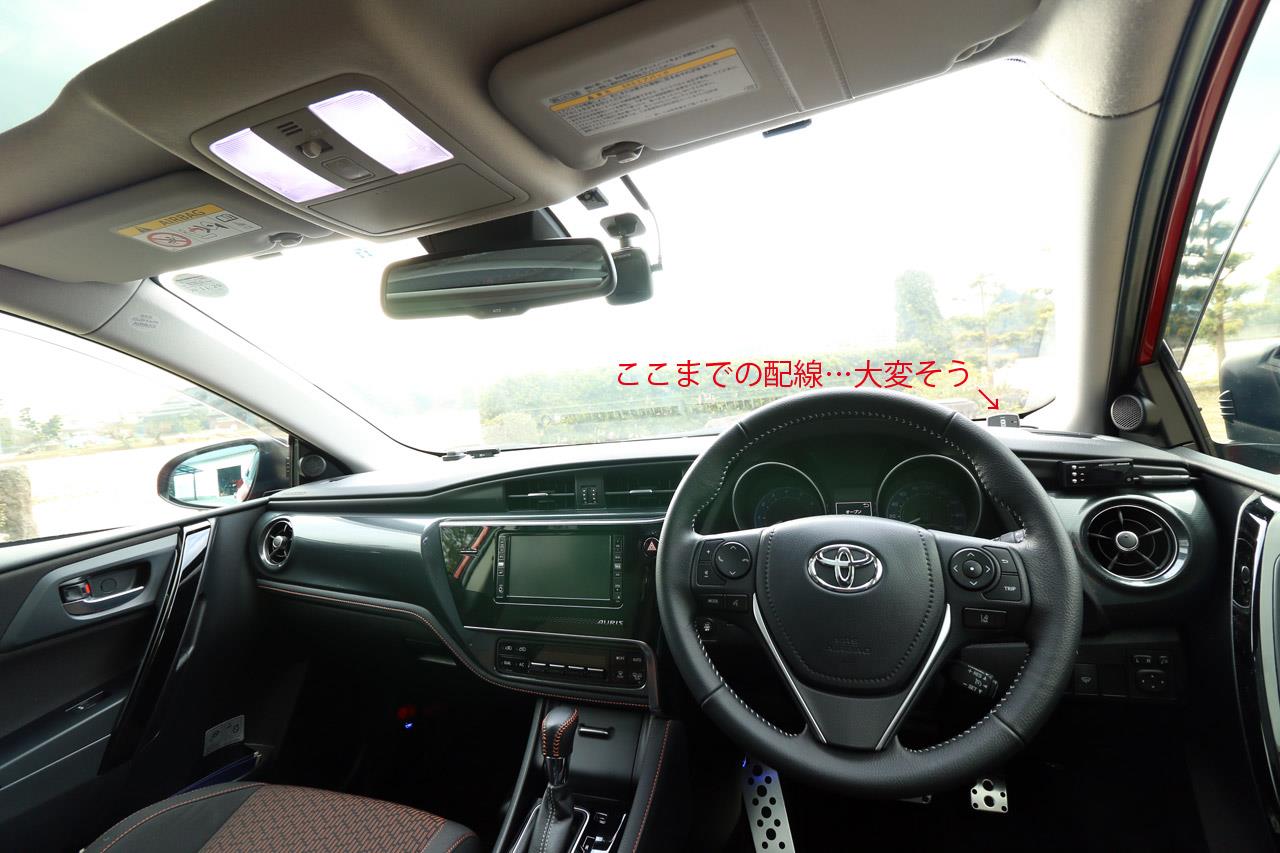

その中で、外部とつながる用品…例えば先ほどのコーナーポールは電動の場合、長さ調整や先端のイルミの配線を引く必要がありますし、コーナーセンサーは、車内のインジケーターとつなぐ必要が発生するのですが、これらの配線を通すのって大変そうとか、どうやって通すのだろうって思ったことありませんか?


いやいやプロがやるんだから、そんなの簡単でしょ?

確かにそうかもしれませんが、実は…

最初からクルマに配線があって、簡単に引き込めるようになっているのです。

それが、今回話題するオプションコネクターなんです。

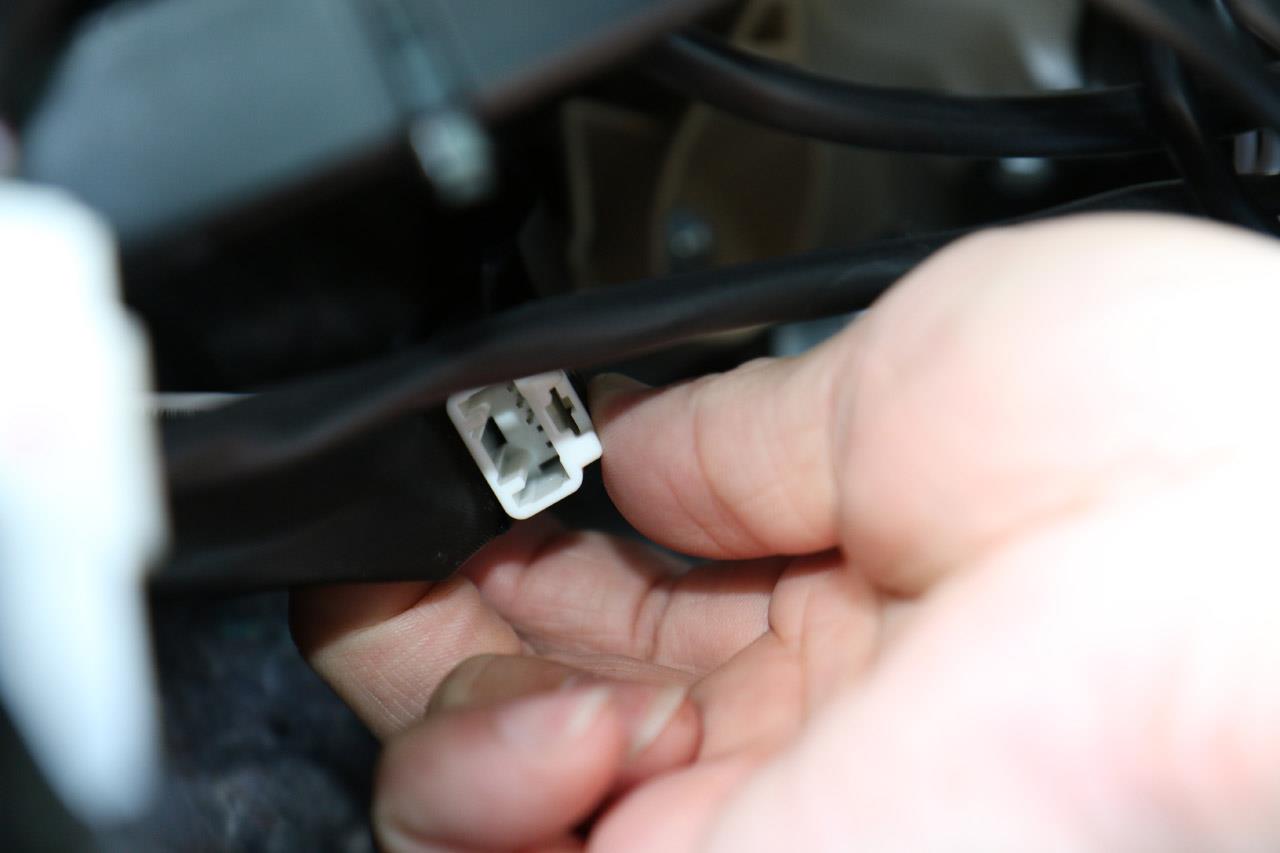

alt

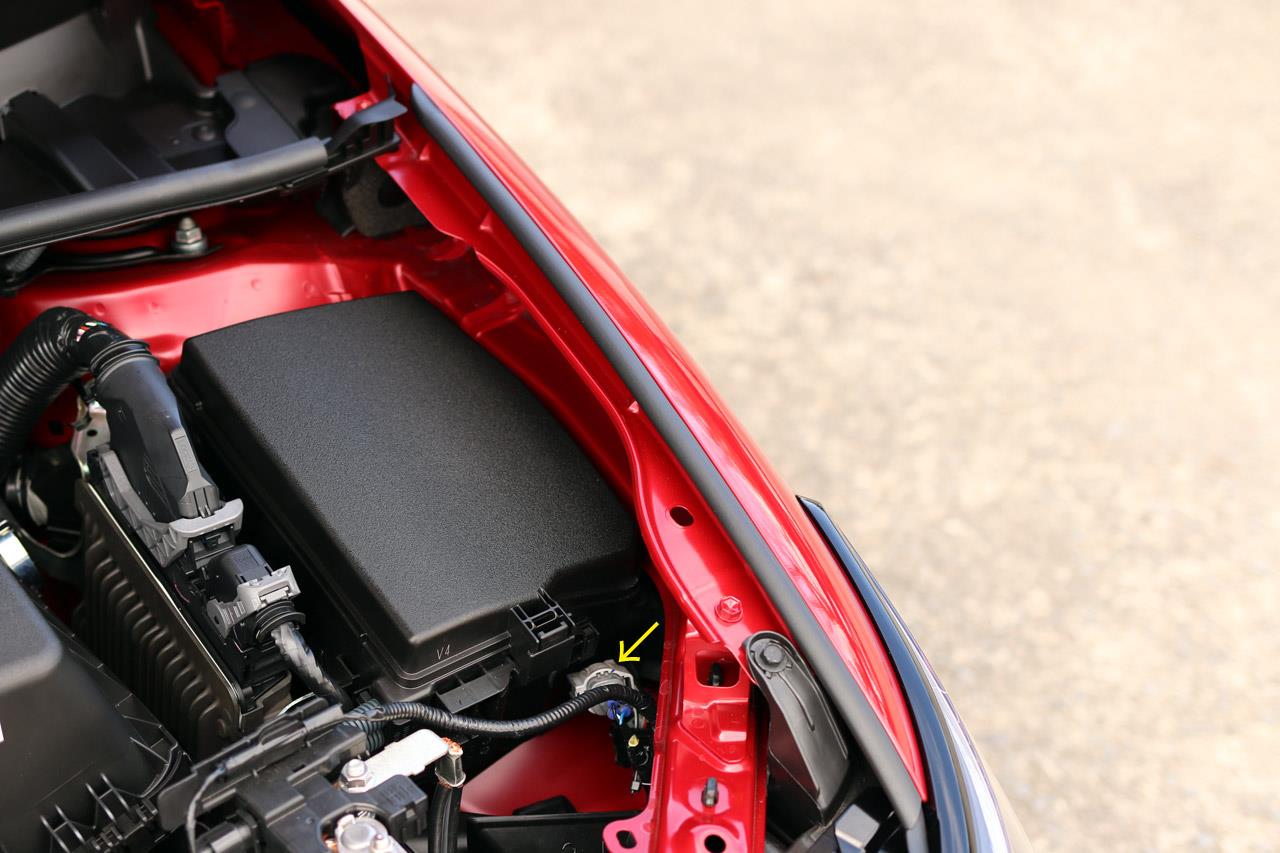

これは、2代目オーリスの場合、エンジンルーム側は写真の位置に、

alt
車内側は、グローブボックスの奥にあります。

ちなみに先ほどの写真は My オーリスの写真なので取り付けてあるトヨタ純正 コーナーセンサー (ボイス4センサー)の配線がはめ込んであるのですが、最初からある配線に車外側、車内側を接続することで引き込みが難しい車外→車内をおこなっています。

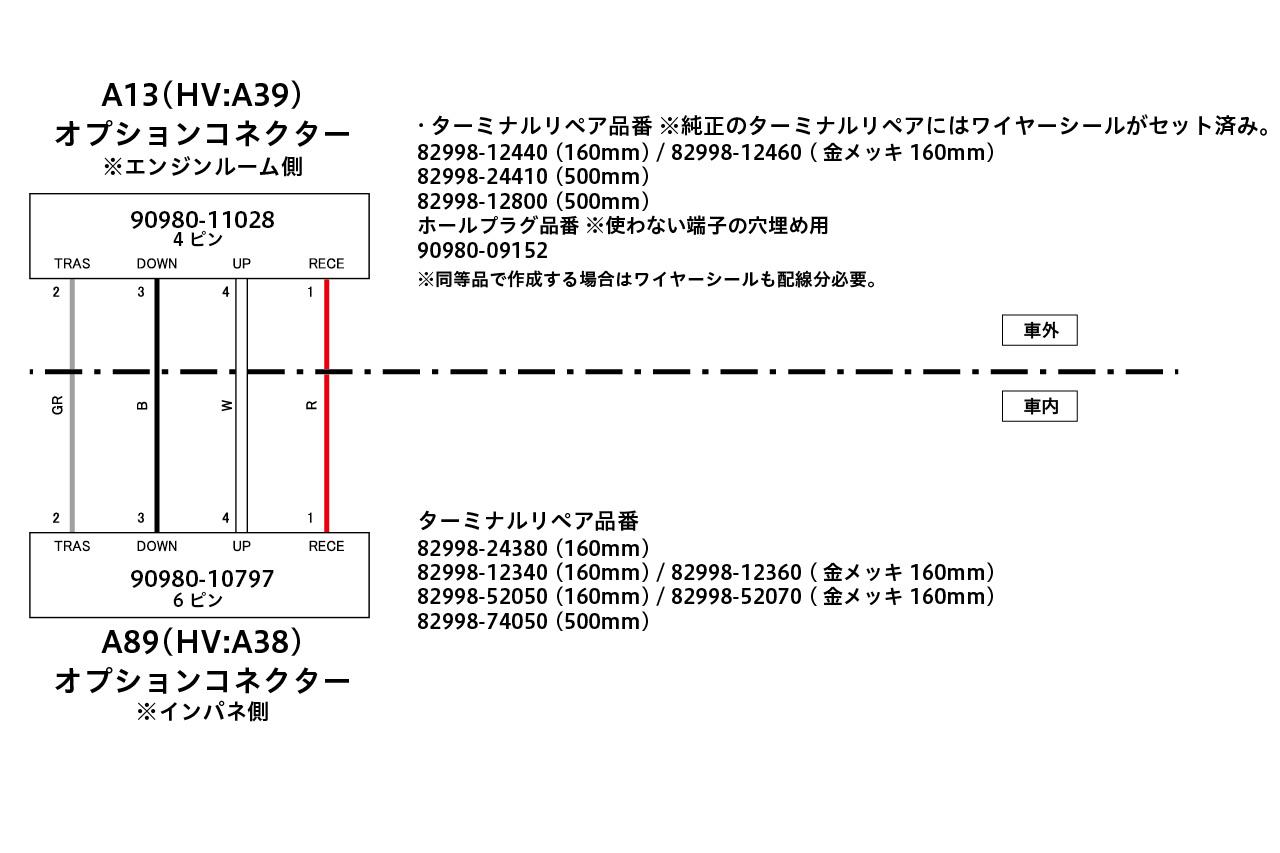

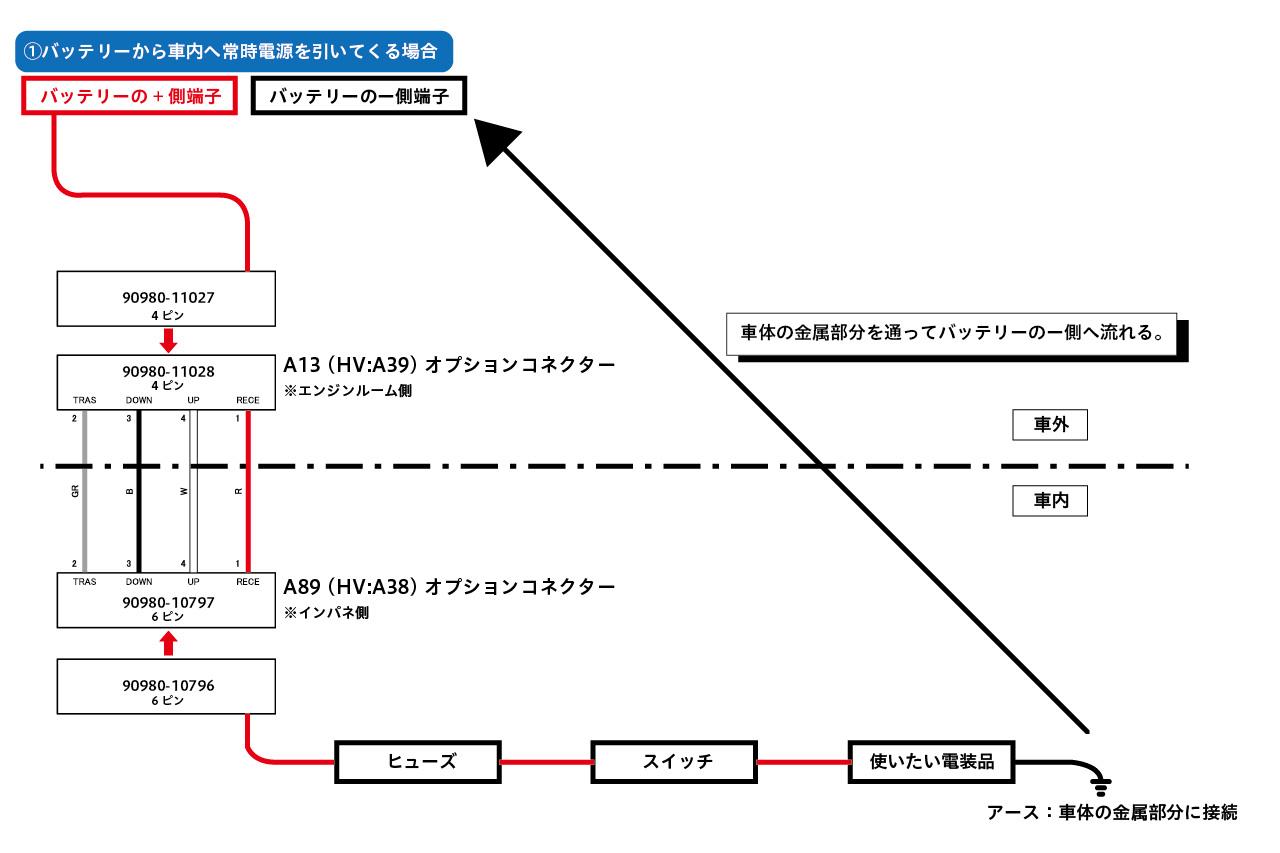

配線図で説明すると、
alt
こんな感じです。

A13 (HV:A39) オプションコネクター※エンジンルーム側

ロックを上にしてターミナルが差し込まれる側から見て
1 2
3 4

コネクターの品番は…
90980-11028
auto-eparts さんの同等品

ターミナルは…
82998-12440 (160mm) / 82998-12460 (金メッキ160mm)
82998-24410 (500mm)
82998-12800 (500mm)
auto-eparts さんの同等品

ちなみにエンジンルーム側のコネクターは防水対応になっている為、純正のターミナルリペアには隙間をゴムでふさげるようになっています。

自作する場合はゴム部は別売なので注意が必要です。※使用するターミナル分の個数が必要です。

また、4ピンありますが、そのうちの3ピンを使用する=1ピン使用しない…というときは穴を埋める必要があります。

ホールプラグ品番 ※使わないターミナルの穴埋め用
90980-09152
auto-eparts さんの同等品


A89 (HV:A38) オプションコネクター※インパネ側

ロックを上にしてターミナルが差し込まれる側から見て

1 - - 2
3 4 5 6

コネクターの品番は…
90980-10797
auto-eparts さんの同等品

ターミナルは…
82998-24380 (160mm)
82998-12340 (160mm) / 82998-12360 (金メッキ160mm)
82998-52050 (160mm) / 82998-52070 (金メッキ160mm)
82998-74050 (500mm)
auto-eparts さんの同等品

ピンアサインは…
1番 赤 RECE
2番 灰 TRAS
3番 黒 DOWN
4番 白 UP
5番 (空き) …車内側のみ
6番 (空き) …車内側のみ

と、このようになっています。

とはいえ、名前なんてこの際どうでも良いです。単純に4本の電線が引かれているだけなので利用方法も勝手に決める事ができます。


もしかしたら、こんな便利なコネクターがあるなんて!って思われた方もいるのでは? (^^)

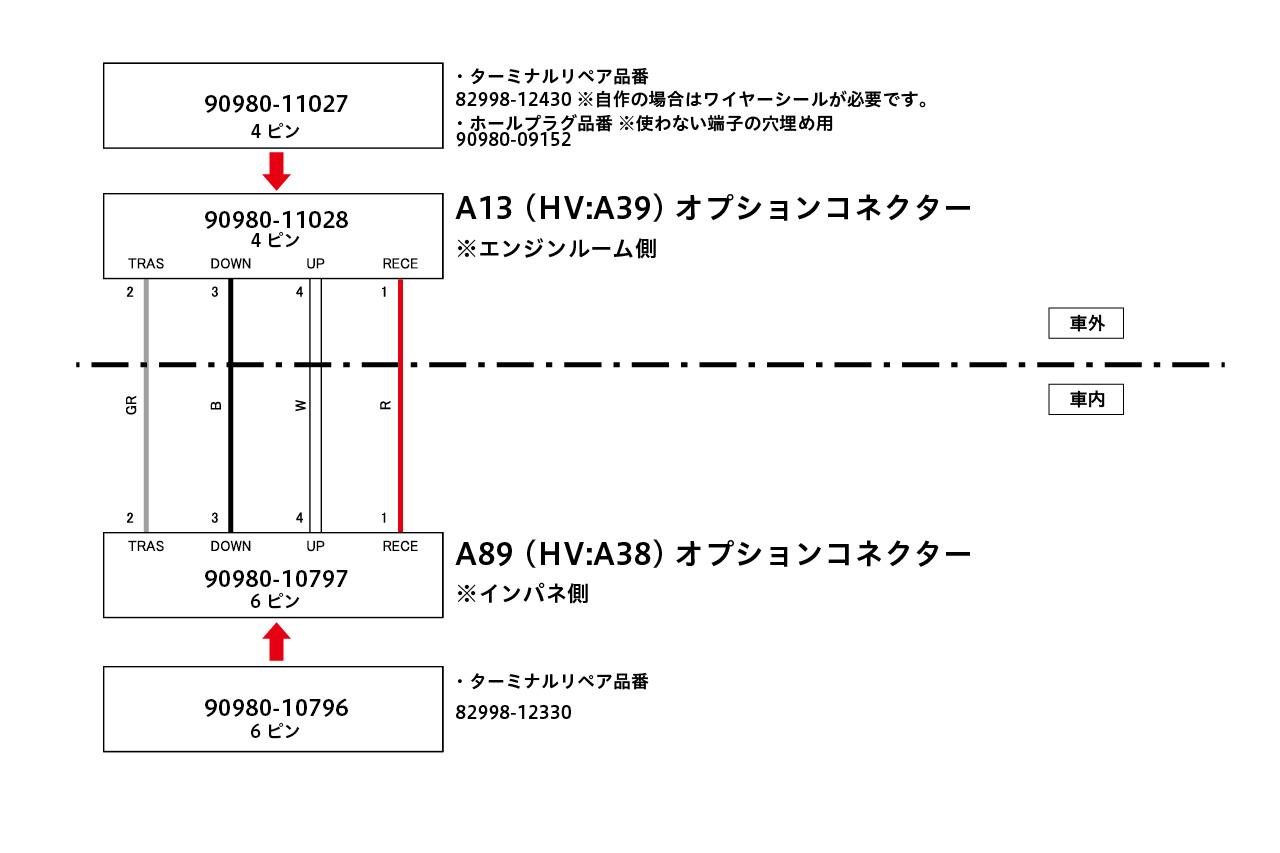

ということで、このコネクターにはめ込むコネクターを調べたのが…

alt
こちらです。

A13 (HV:A39) オプションコネクターにはめるコネクター

コネクターの品番は…
90980-11027
auto-eparts さんの同等品

ターミナル品番は…
82998-12430 ※自作の場合はワイヤーシールが必要です。
auto-eparts さんの同等品

・ホールプラグ品番は… ※使わないターミナルの穴埋め用
90980-09152
auto-eparts さんの同等品


A89 (HV:A38) オプションコネクターにはめるコネクター

コネクターの品番は…
90980-10796
auto-eparts さんの同等品

ターミナルリペア品番は…
82998-12330
auto-eparts さんの同等品


さて、次は具体的にどのような使用方法があるのか…例として2つご紹介します。

1つはバッテリーから直接電気を引き込む方法で、『常時電源』とかバッテリー直接を略して『バッ直』とかいう場合が多いです。

この場合、バッテリーに直接接続するわけですから、スイッチを付けないとバッテリー上がりを起こしますし、スイッチの消し忘れでももちろんバッテリー上がりを起こしますので注意が必要です。利用する電装品次第では、タイマーのあるスイッチを使うのも手ですね。

エンジンを切ってからのドラレコ録画などに使えそうです。

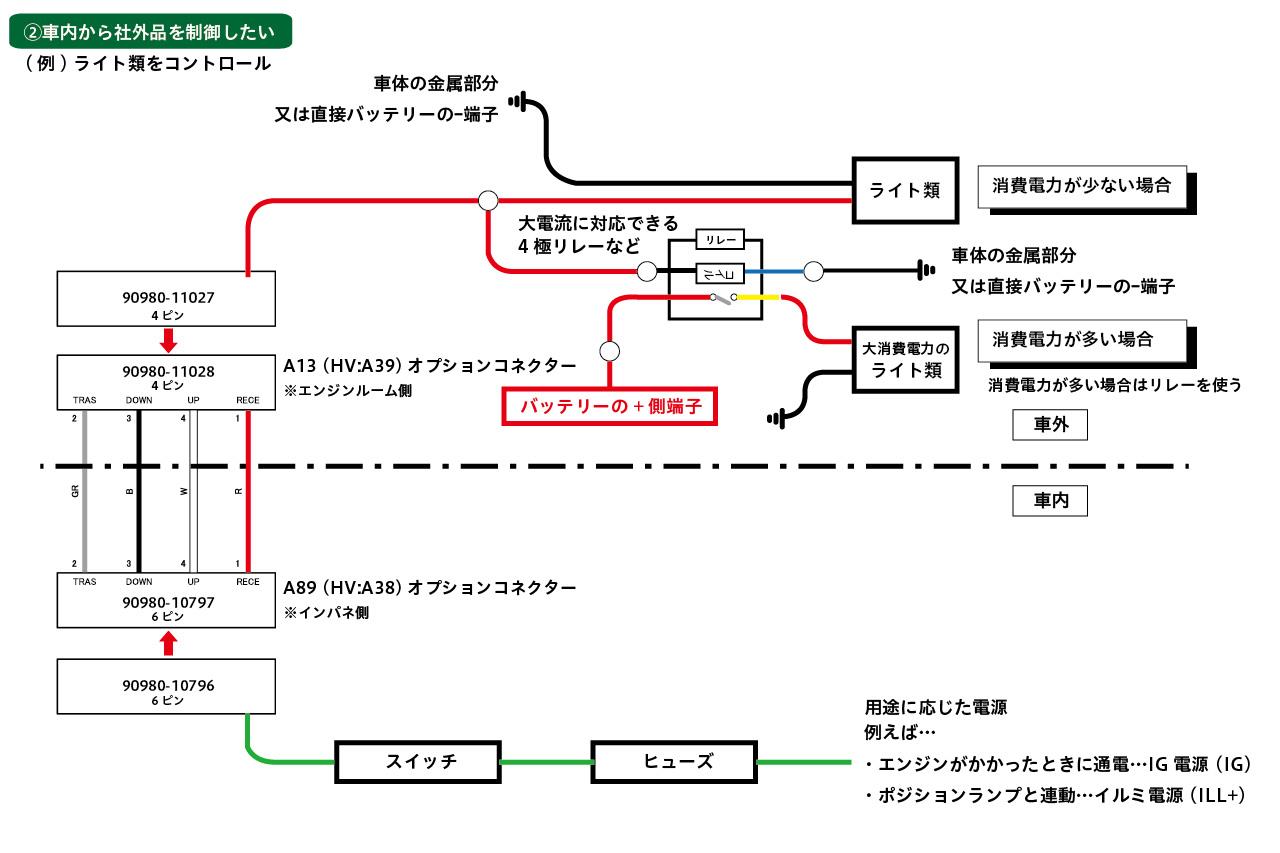

次の例は、車内から車外の電装品をコントロールする場合の例。

例えば、イルミと連動したいだけならば、車外の配線に割り込んで分岐すればできますが、スイッチで個別に ON / OFF することはできません。(イルミと連動はしますが、その機能を一時的にオフにしたいということができません。)

そういう場合にこのオプションコネクターを流用することで比較的容易にコントロールすることができるようになります。

余談ですが、大きな消費電力を使用する機器を制御する場合は、間にリレーを入れて、大消費電力の電装品側をバッテリー直接接続してください。

このままだとバッテリー直接なのでバッテリー上がりを起こしそうですが、リレーによって回路がつながっていませんので心配ありません。

そこにスイッチでリレーの接点を動かすことで、大消費電力の電装品を使用することができるようになります。

どんなときに使用するかというと、スイッチが小さな電力にしか対応していない場合、そのまま大消費電力の電装品をつなぐとスイッチが壊れたり、最悪火災の原因になったりします。

エーモン工業などの社外品だとどのくらいまでスイッチに電気を流せるかというのは書いてありますが、純正スイッチの流用をおこなう場合は、どのくらいまで耐えられるのか…というのはわかりませんので注意が必要です。個人的には 2A 超えたら危ないのでは?と思っています。

さて、オプションコネクターの楽しい使い方をご案内しましたが、1つだけ注意点が。

それは、このコネクターは、もともとは純正オプションを取り付けるための配線…。

当然ですが、既に純正オプションが装着済みの場合は使用することができないので注意してください。(My オーリスは先ほどご紹介したとおりコーナーセンサーが装着済みなのでこのオプションコネクターを利用することができません。 (T_T) )

また基本的に装着できるオプションは1種類に限られることが多いようです。

例えばカタログに書いてある…

という意味は、物理的に干渉がある場合もありますが、同じオプションコネクター配線を使うから使用できないという理由もあるのです。

ということは!

エンジンルーム側からインパネ側に引き込むことできる技術をお持ちの方、チャレンジしたい方は、今回の情報を利用すれば自前でオプションコネクターを増設することは可能です。

コーナーセンサー、コーナーポール、そしてブラインドコーナーモニター (フロントカメラ) の3つ同時で超楽々運転!というのもできますね。

一番いいのは自分で引き込めることですが、最初はなかなか難しい…わたしもこれは難易度が高いので躊躇します。

ちなみに、お友達登録していただいているのりのりさんは自前で配線を引いてます。これを見たときは男だなって思いました。

そういう方法もあるんだな~と、このブログが何かしらの助けになれば幸いです。

(関連情報)
お友達登録していただいているくま186さんのブラインドコーナーモニターの整備手帳も関連性があって参考になります。

(オマケ)
実は配線をかなり遠回りをしても良いのであれば、もう少し簡単に車内に引き込む方法はあります。

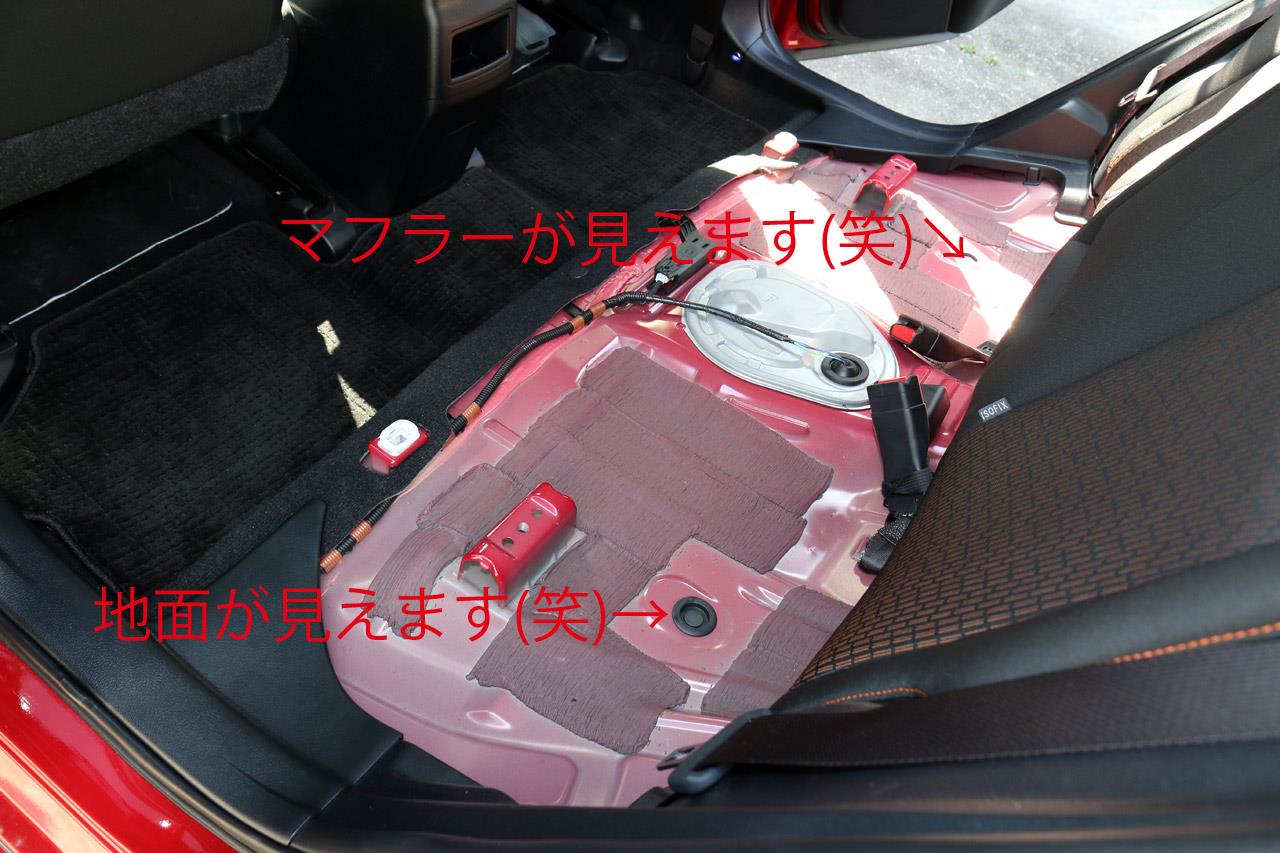

先日、リアシートの座面を外しましたが、その時装着されているグロメットを外したら…

地面が見えました。(写真はまだグロメットを外していません。(笑) (グロメットの品番は 90950-01958 1個 \110円 (税別) )

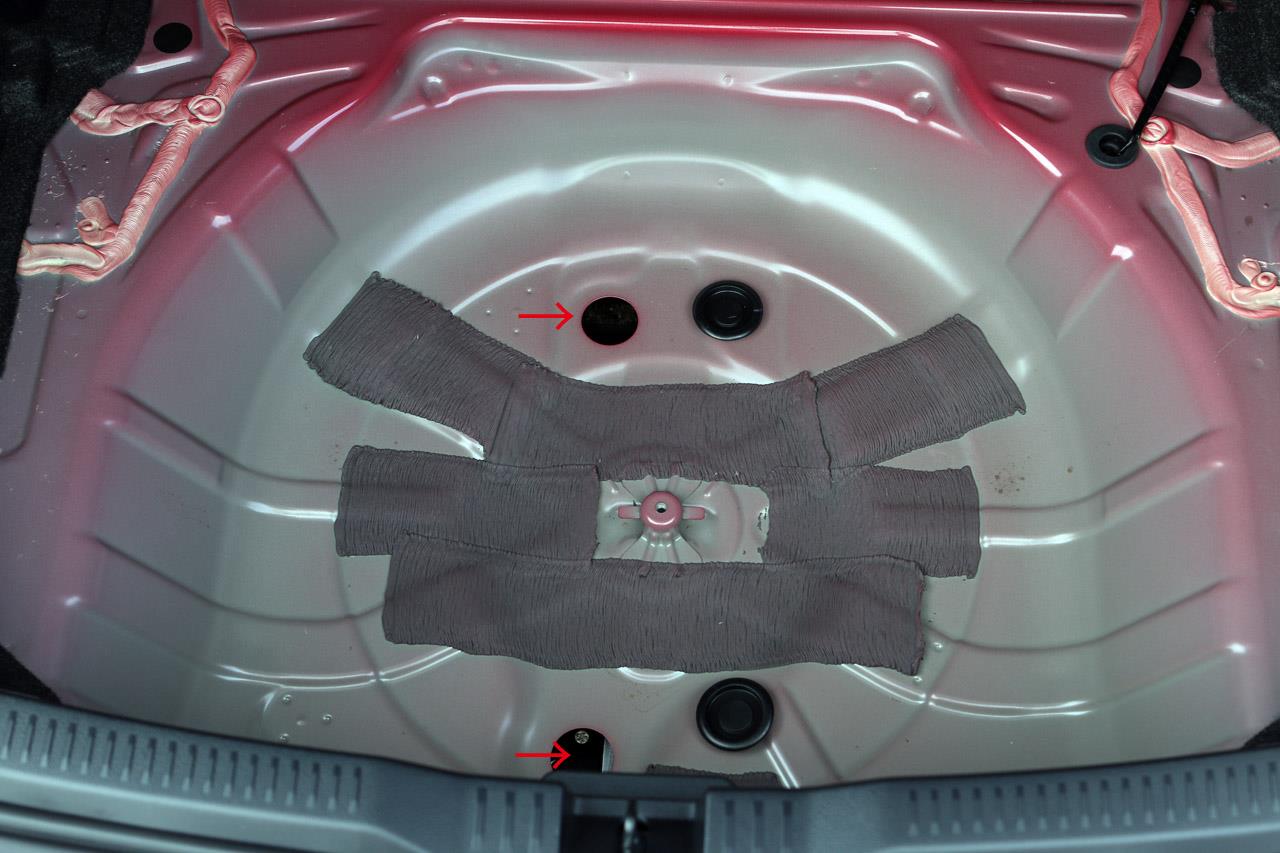

他にも、スペアタイヤの所も同じように…

地面が見えました。(^^;) (こちらのグロメットの品番は90950-01959 1個 \110円 (税別) )

つまり、車体の下をうまく通すことで車内に配線を引き込むことは可能です。

具体的には先ほどのグロメットはゴムでできているため小さな穴を開けてそこに配線を通します。(グロメットを使わないまま引き込むと鉄板部分で配線を切ってしまう可能性がありますし、そもそも穴が開いているのはみっともないですよね?もし大きい穴になってしまったらシーラーなどを使用して穴をふさぎます。)

ただ、これも車体の下だけに潜り込まないと難しいので…経験の無い方は難しいと思います。
