wakanapapaのブログ一覧

2018年10月16日 イイね!

スピーカー配線を考えてみる

スピーカー配線を考えてみる平日は車いじる時間が取れませんので、いつものごとくパソコンやスマホを使っていま仕掛かり中のスピーカー設置に関連して配線を考えながら絵を描いて見ました😁

中華プロセッサを付けた今の状態はこんな感じです
スピーカーの写真は純正じゃないです。適当に保存してあった絵を流用してます🙇

ソースはAndroidナビでauxでidriveデッキに入れてあとはふつうに前後のスピーカーを駆動です

で、ぼんやり考えてるのがこれ


ポイントは

シート下ウーファーとドアスピーカーを切り離します。中華プロセッサの4chを使って独立して駆動です。
DSPでフィルターをかけてウーファーはウーファーらしい仕事をしてもらおうと思ってます

これだとリアスピーカーから音がならなくなるんで、リアはプロセッサ通さずidriveの内蔵アンプで直接スピーカーを駆動させます

PDCのワーニング音も音声はミックスされていないので、前後左右純正のようになってくれるはず。音量のバランスはどうなるか分からんですが😅

お蔵入りしようと思ったDACを復活させてプロセッサにauxで入力します。

基本的に音楽はフロントスピーカーのみで聞きます
idriveもfaderも思いっきり前に振ってリアから音が出ないように

よくわからないのが1つ。idriveのスピーカー出力って並列に分岐させても大丈夫かな?
DSP側で2ch入力した音声を4chに出力する機能があれば配線の方はいじらなくていいんだよね。中華プロセッサにはそんな機能はなさそうです

さて上手くいくのかしら





Posted at 2018/10/17 00:12:27 | コメント(0) | トラックバック(0) | DIY
2018年05月13日 イイね!

ハイレゾプレーヤー

Androidナビの音楽再生は、タグ情報もアートワークも表示されてすごく満足だったんですが、最近、フォルダ内のランダム再生ができないことに気づいて、これでは使いにくいって事で、Androidで動くハイレゾプレーヤーを探して見ました

赤丸付けた3つです。動くかわからんかったので無料バージョンをそれぞれインストールです


まずナビオリジナルから


再生画面


プレイリスト画面
流石に画面レイアウトはそこそこ最適化してます

HF playerです
この辺りからボカシ入れるのめんどくさくなってきました。😞

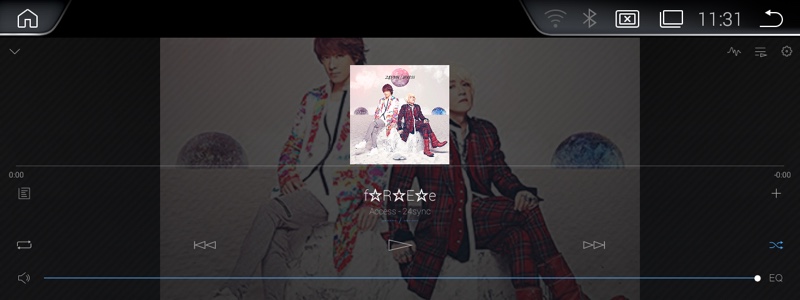

再生画面です 字が細かいです
曲名はいいとしても アーティスト名 アルバム名は読めん

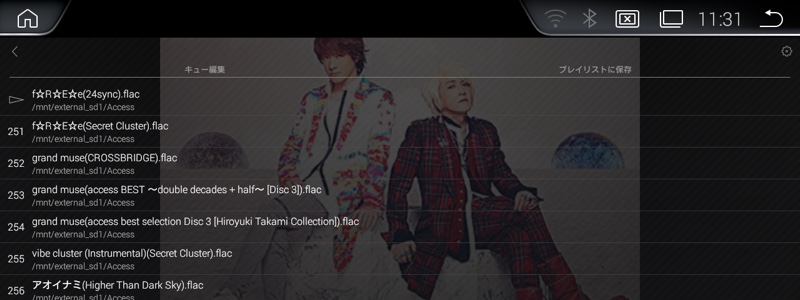

プレイリストです。綺麗に並んでて 若干字が小さいけど許容範囲かな
ステアリングボタンで曲送りokでした

Ne playerです

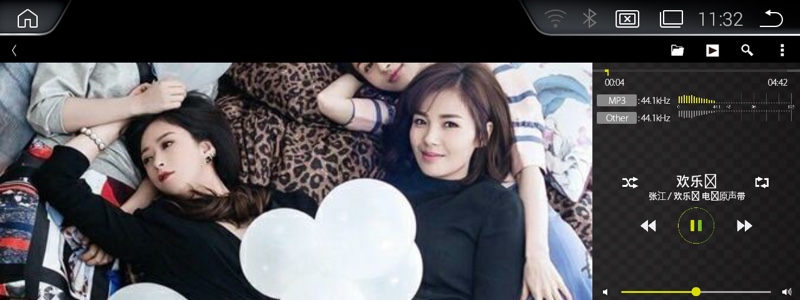

再生画面 横画面に対応してるようでしてないような
アートワークは上下切れてる感じ
サンプリングレートを表示してくれるんで、これはありがたい。無料版はハイレゾ音源再生できないんで、適当な曲で試しました

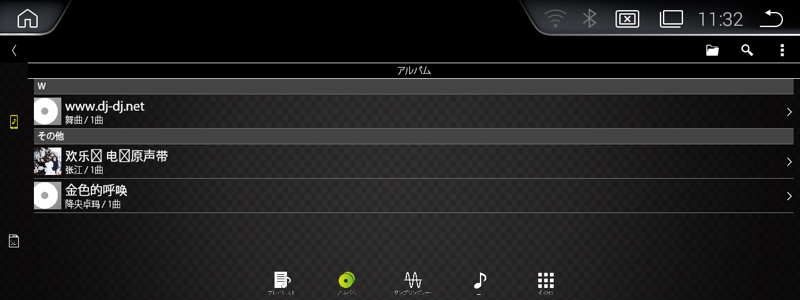

プレイリストです
右側が寂しいですね。 スマホの縦画面設計なんでしょうか。でも極端に見づらいことはないです
ちなみにここに載っている3曲 初めからインストールされてました。聞いたことない曲です。
こちらもステアリングボタンで操作できます

Redsoneです

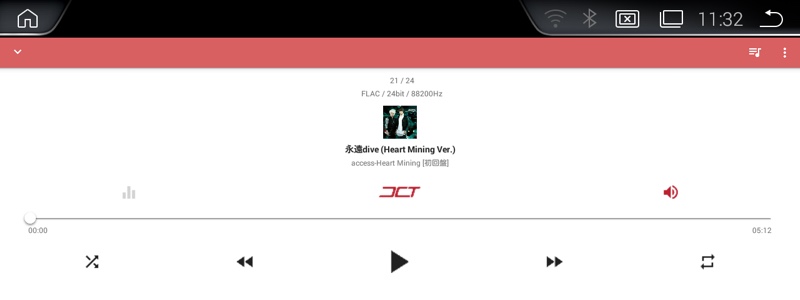

再生画面
小さすぎ!
読めんです

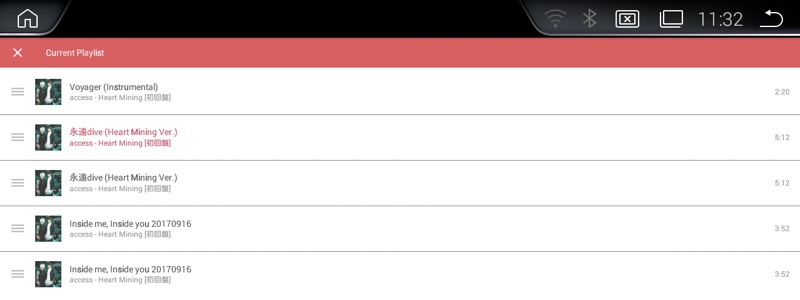

プレイリストです
アートワークがアイコンになってて、いい感じ。
でも字が小さい





イコライザーは充実してそう
こちらもステアリングボタンで操作できました

どのソフトも全般的にアイコンボタンが小さいので操作は大変。縦横2倍くらいあるといいんだよね。

音の比較はまだやってません。左前スピーカーの不具合が治ってませんので。



あれかな、スマホを再生ソースにしてAUXで純正デッキに流しこむ感じですね
スマホをクレードルとかで固定しなくていいのと、ケーブルがむき出しにならないことがメリットかな

USB DAC繋いでハイレゾ再生できれば完璧
この辺りは資金貯めつつ、おいおいかな?
まだスピーカーもアンプも買ってないし。

でもタイムアライメント までやろうとすると、それなりのプロセッサーいるし、泥沼コースだな
またaliexpressで漁ろうかな?













Posted at 2018/05/13 12:54:40 | コメント(0) | トラックバック(0) | DIY
2017年02月04日 イイね!

BMWのオーディオ

まだ、ドアトリム外してないので、ドアのスピーカーがトレードインされているものなのか、純正なのかよくわかりませんが、MP3の再生化がとてもよかったので、この後のカスタマイズの期待が膨らみます。

納車前はiDriveのこともよくわからなく、トヨタでいうところのスーパーライブサウンドくらいに思ってて、そんなもの即刻外しちゃえくらいで考えていたんですが、よくよく調べてみると、マツダのマツコネくらいに厄介なものと判明。外さず、活かすか、眠らさせる方法を模索してます。

手っ取り早いのが、純正スピーカーアウトをハイローコンバーターでプロセッサを入れて、アンプを経由して再度スピーカーラインに戻すやり方なんですが、PDCとか、バックのブザー音、どうも、iDriveのほうで、どの位置のスピーカーから鳴らすのかとか、しっかり制御しちゃってるっぽいから、プロセッサーに入れた時点で、この機能が損なわれそう。

となると、単純に、純正デッキとスピーカーの間にアンプをかまして、スピーカー交換。
これが、現状の機能を活かしつつの、構成になりそうです。

これだけ材料があればできそうかな?

↓純正ハーネスをきざみたくないので、単純な延長ハーネス。Audisonからそれっぽいのが



↓ハイローコンバーター 純正がフロント2chリア2chの計4ch出力なんで、コンバーターも4ch


↓スピーカーのISOコネクタ(In/Out両方) スタンダード品なんで、勘合コンパチなんていくらでもありそう。



細かい配線類は、スピーカーケーブル、RCAケーブル、バッ直線
単純に外部アンプを割り込ませるだけなら、こんな感じかな?

プロセッサを入れようとするときっと大がかりなんだろうなぁ。
iDriveほか、純正機能を完全に活かして、共存させてとなると、DIYの範疇を超えるだろうな、きっと。





Posted at 2017/02/04 17:36:58 | コメント(0) | トラックバック(0) | DIY | 日記
2017年02月04日 イイね!

MP3 再生

AUX+iPhoneだとidriveの画面に曲タイトルも出てこないし、ステアリングスイッチでの選曲もできないんで、やっぱり不便。

というわけで、ごにょごにょっと設定変更
純正CDプレイヤーで、MP3 が再生できるようになりました。
ファイル名もちゃんと日本語表記(日本語出てませんが2バイト文字の☆があるってことで)


↑タグの設定をミスると、再生しても曲名出てきません

取説には当然のごとくこれに関しての説明なんてありません。適当に操作してみたら、出ました ランダムプレイ。これで見た目も操作も完璧です^_^


↑再生中のiDriveのダイヤルをクリックでサブメニューが出てきました

これでiPhone要らず。ちなみに、DVDでも再生OKでした。
MP3圧縮でDVD-Rなら、ほぼ無制限ですね。
希望は無圧縮音源を再生したいんですが。。。

でもタグの設定ミスったんで、アーティスト名とか表示されず、CD DVD 書き込む前は要注意です。ID3形式で書き込まんとダメっぽい。
SIフィールド/ID3v2にしかタグを書き込んでない場合は、ID3v1のほうにも同じ内容でコピーが必要。
あと焼くときはJoliet形式でないとうまく認識しないようです。

iDrive上、曲の一覧を表示するときは、ファイル名で表示されて、再生が始まると関連するIDタグを引っ張ってきて表示しなおす仕様のようです。なので、横着せず、ファイル名にもちゃんと曲名をセットしたほうが見栄えはよいです。


↑再生中はアーティスト名と曲名が表示されます。それ以外の曲はファイル名が出てきます。アルバム名を出す方法はわかりませんでした


なんだかいいカスタマイズができたようで、満足です





Posted at 2017/02/04 17:12:24 | コメント(0) | トラックバック(0) | DIY | 日記
