マシン語ダンプの入力方法はわかりました。
次はOCRで入力することを考えます。

手順はBASICと基本は同じです。
diskdrvには、マシン語の機能もあり、
cmd bload
cmd bsave
のコマンドが追加されています。

マシン語ダンプリストをOCRでテキストファイルにし、テキストをバイナリに変換して、cmd bloadコマンドでM88に取り込みます。

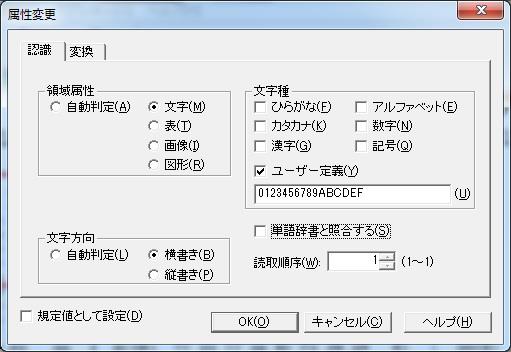

読取革命の設定は、BASICよりも文字種が限られるので、ユーザー定義で指定します。



BASICと同様、当時の斜線つき「０（ゼロ）」フォントが認識できないので、パターン認識や、右クリック候補で一括変換します。



「Ｂ」と「８」、「Ａ」と「４」、「Ｄ」と「０」を誤認識することがあるので、最終的には目で見てチェックした方が良いようです。

テキストデータが出来上がったら、バイナリに変換するのですが、変換する前に必ずやらなければならないことがあります。

データの先頭に
　00 D0 xx Dy
を付け加えなければM88に取り込むことができません。

xxとyの数値は、バイナリの長さを表しているようです。
詳しくはわかりませんが、yが百の位で、xxが十と一の位のように見えます。
今回は720なので、
　00 D0 20 D7
となっていました。
（桁が増える場合は、0のところが数値に変わるのでしょうが、未確認です）

→※追記：確かめてみました
千の位になると、「Dy」のDが繰り上がるようです。
千の位が0123456789に対してDEF123456
例）1234→00 D0 34 E2

「xx y」の確かめ方ですが、M88から
cmd bsave "c:￥ファイル名.bin",&H開始アドレス,&H希望する長さ
と適当なファイルをWin上に作成し、出来上がったバイナリファイルをテキスト変換すると、先頭に付け加えられた例のデータを見ることができます。

バイナリ変換のフリーソフトは沢山あります。
今回は、「TxBinCnv」というフリーソフトを使わせていただきました。
（※追記：「テキストバイナリコンバータ3.00」という名前でした）
テキストからバイナリだけでなく、バイナリからテキストへの相互変換も簡単にできます。

あとは、出来上がったバイナリをdiskdrvでM88にロードするだけです。
バイナリをCドライブ直下に保存した場合、

cmd bload "c:￥ファイル名.bin" ,&H開始アドレス

でロードできます。
最後に、フロッピーディスクイメージにbsaveして完了です。

昔、持っていたパソコン雑誌。
「月刊アスキー１９８４年１１月号」
を手に入れました。

ちょっとした思い出というか、思い入れがある号で、ずっと探していたのですが、記憶があいまいで、電波新聞社の「月刊マイコン」と間違っていたので、どうりで見つからなかったわけです。

そして、掲載のプログラムリスト「Last5Minutes」！
当時、8801FHがあった友達の家に行って、２人でひたすらリスト打ちました。


なつかしい・・・。
このゲームもタイトルの記憶があいまいで、「ミッドウェー海戦」だと思っていました。なおさら見つからないわけですね。

しかし、BASICのリストが結構長いので、あの頃の「タダでゲームができる」という熱意が皆無の状態で打ち込むのはもう無理です。
そこで、OCRを使ってM88に入力しました。
ところが、これがかなり苦戦し、やり方も非常に面倒なので、記録しておかないと絶対忘れます。
備忘録として残しておきます。

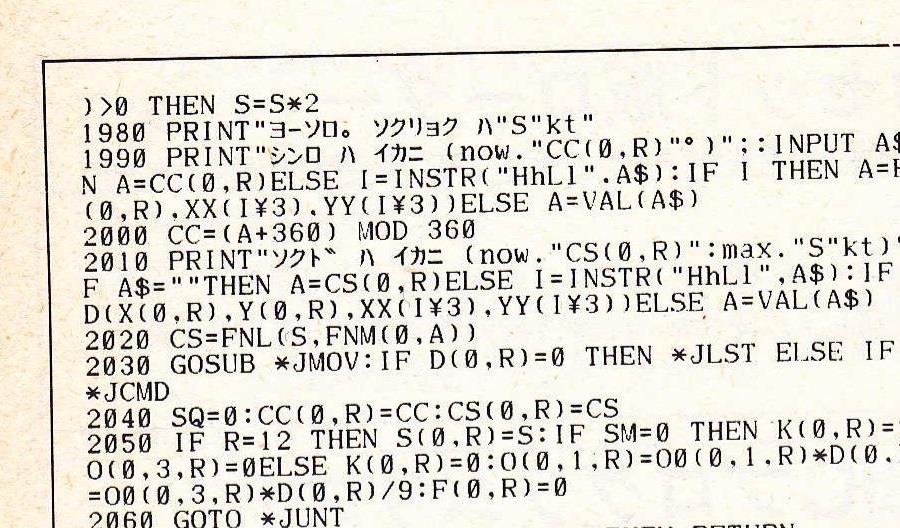

まずスキャナでページを読み取り、JPEGで保存します。
スキャナの生データは斜めになっていたり、文字がぼけています。

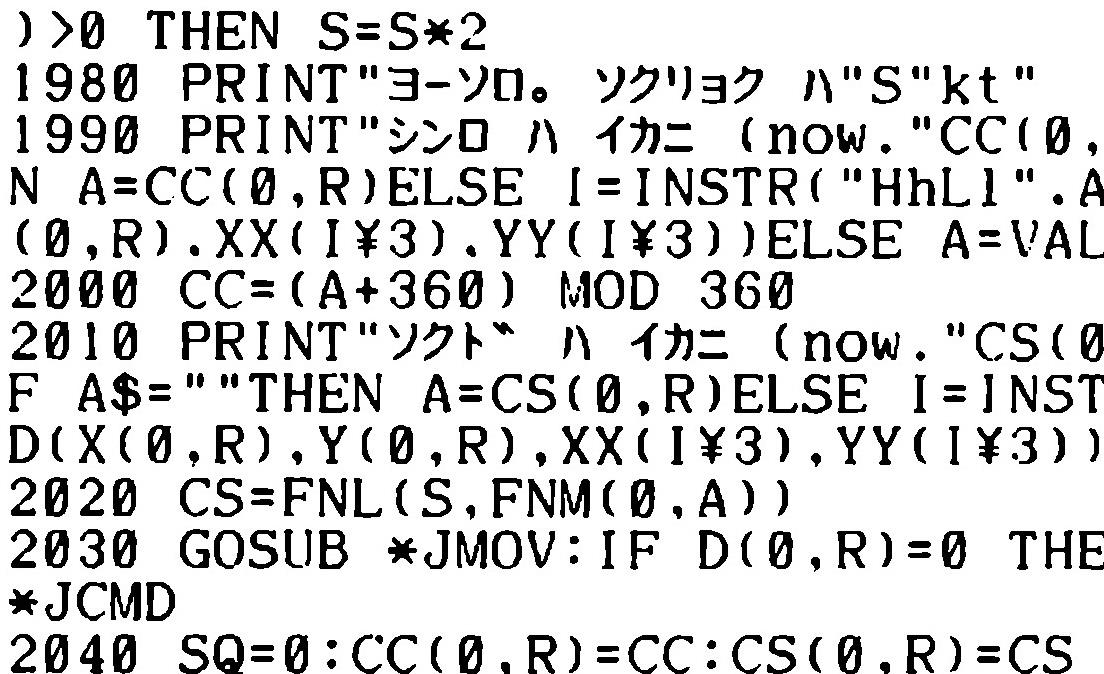

「Scan Taior」というフリーソフトを使うと、自動でまっすぐにして、白黒に変換できます。



今回使ったOCRソフトは、プリンターに付属してきた「読み取り革命Lite」です。
いろいろ調べた結果、これが一番よく認識できるようです。

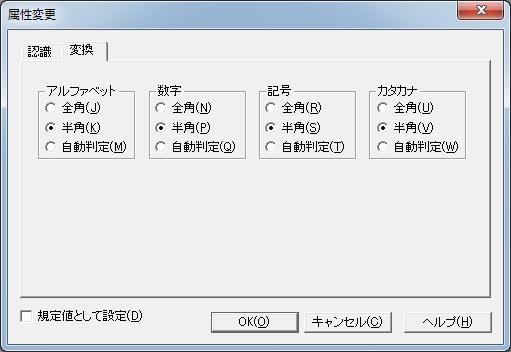

読み取る文字の種類は限られているので、できるだけ認識率を上げるように、このように設定しました。





あと、効果があるかわかりませんが、単語辞書にBASICコマンドをなるべく多く登録しました。


さて、文字認識をさせてみて、問題がいくつかありました。

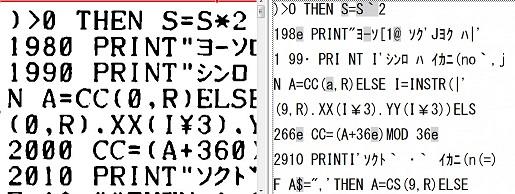

１．当時の「ゼロ（０）」に斜線が入っているフォントをゼロと認識できない。
２．アスタリスク（*）はなぜか絶対認識しない。
３．「GOTO」「TO」が、結構な確率で「GOT0」「T0」（ティーゼロ）と認識される。

問題はもっとありますが、必ず出た誤認識はこの３つです。

１については、パターン辞書の機能を使うといくらか認識できるようです。
また、認識候補が複数ある場合は、グレーに網掛けされるので、右クリックすると候補一覧が表示されます。
そこで希望の文字を選択すると、ほかの部分も一括で変更するか聞いてくるので、ゼロに関してはこの機能でほとんどいけました。

２については、結局方法が見つからず、手打ちで直しました。

３については、辞書登録しているにもかかわらず、うまく認識させられる方法はありませんでした。手修正するにも、意外と「TO」と「T0」の判別が難しく、見逃しが多数ありました。
結局、テキスト変換した後で、検索・置換で一括修正すると良いようです。

つづく
