ITODENKI-SERVICEのブログ一覧

2014年10月31日 イイね!

T5にフロント/サイドカメラ+LED仕込み他

フォルクスワーゲンのT5カリフォルニア、フロント/サイドカメラ、追加モニター、レーダー探知機、100Vインバーター、LED他の御依頼です。





既設ナビを外してカメラ関係の配線から開始。この辺りは5月頃に施工させて頂いた別のT5で勉強済みです。


フロントカメラはナンバー下の定番位置へ。


サイドカメラ取り付けの為、ミラーASSYを取り外し。


サイドカメラは前と後ろを同時に確認出来る用に2個付けています。さらに今回はお客様のご要望で後ろ向きカメラの視野内を照らすLED照明も仕込みました。


LEDは外から見るとんな風に光ります。



カメラ画像はダッシュ右端に設置した追加モニターで確認可能。AVセレクターを介してナビの映像出力も接続していますので、地デジやDVDも観賞出来ます。


三分割カメラ映像の右下がサイドカメラ後方用の映像です。
写真上がLED消灯、写真下が点灯。L;EDを点灯させると白線が見えます。キャンプ場での暗い場所でのすれ違いに活躍してくれそうです。




シルバーの丸いボタンを押すとサイドミラーに仕込んだ4個のLEDが数十秒点灯する様にタイマーリレー回路を作成しました。2つ並んでいる後付けボタンはカメラ分割の切り替えやVTR入力の切り替え用。


こういったスイッチ類の取り付けはお客様との打ち合わせの上で最終決定します。


レーダー探知機のディスプレイは定番の場所へ。



これは運転席を外したところ。サブバッテリーが見えます。
T5は「サブバッテリー」と、メインバッテリーが上がらない為の「電力消費時の電源回路切り離し装置(アイソレーター)」が標準で装備されていますので、サブバッテリーの電気を使い切ってもエンジン始動が出来ます。(エンジン始動するとサブバッテリーへの充電も開始します。)

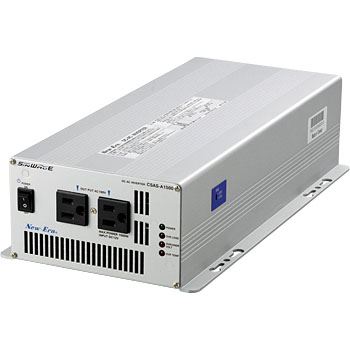

続いてインバーター。電源線は運転席下のサブバッテリーに接続します。車内で安定した100Vを使用出来る様に大容量のインバーターをご購入頂きました。今回のインバーターは元々こんな形の物ですが、、、

シート下に綺麗に収める為に分解しています。定価15万円のインバーターを開封直後にこの姿にするにはなかなかの勇気が要ります。。インバーターは電源電圧が規定値以下になると警告音を発する安心設計ですのでアイソレーターやサブバッテリーの無い普通車でも使用可能。


上の写真の右側に切り取った7センチ程のフレームがありますが、この施工でぎりぎりシート下に収まるレベルです。


さらに家庭用の分岐タップを取り付け。上の写真でも見えますが、シート下でインバーターに繋がっています。タップはお子様がコンセントを強く引っ張っても外れない様に両面テープとタイラップで強く固定し、無駄な電力消費を抑える為にON/OFFの表示はLEDの光らない電源レスタイプを使用。カバーの凹形状に収まって差し込み口の数が多く、黒色でスイッチは電源レスタイプ、、、施工をこなしながら苦労して探したタップです。


ケーブルを綺麗に通す為にタップも分解しています。右のスイッチはインバーターの電源スイッチです。



念には念をという事で、いざという時に為に困らない様、サブバッテリーの電圧監視が出来る「AVモニター」(サンフジ電子製)も取り付けます。


表示部はこの位置へ取り付けました。


AVモニターはサブバッテリー電圧降下を検知して2段階の警告音を発します。電圧と電流の2種類の表示切り替えが出来るので、初めて使う機器でもおおよその使用時間を計算出来ますね。T5のサブバッテリー容量なら電気毛布でも一晩中使用出来るそうですが、キャンピングカーにこれがあればかなり安心です。

表示は「現在4.1アンペア消費していますよ」という意味。


リヤモニターはヘッドレスト真後ろに取り付けています。純正配線と同じ様にモニターケーブルを通してますのでこのままでもシート回転可能。そういえばこのヘッドレスト真後ろ設置用のTVステー、昔は国内メーカー各社から発売されていましたが最近は需要が少ない為、どのメーカーも生産に消極的です。う~ん、需要ある筈なんですがね、、。今回は国内メーカーのしっかりした物が調達出来ましたが、今後は少し心配です、、。アームも悪くは内んですが、揺れるので個人的にあまり使いたくありません。


こちらはオートライト。普段使い以外でもトンネルの連続するシチュエーションで非常に便利。長距離を走って疲れた体に嬉しいパーツです。T5は何をするにも情報が少なく現車当たりで全て作業しており、ここもすんなりとはいきませんでしたが、結果的にはT5にも装着可能です。(年式により数種類の適合品がありますので要現車確認です)


オートライトの照度センサーは見える位置への取り付け必須です。隠せるパーツはなるべく隠すイトウデンキの施工ですが、これは隠せません。


これはキーOFF時でもサブバッテリーの電気を使ってオーディオの電源を入れる為のスイッチ。純正配線にとサブバッテリーからの配線を切り替える仕組みです。切り替えに伴うオーディオメモリーの消失は一切ありません。


普通に売ってる部品を普通に取り付ける、という作業が今回はほとんどありませんね。イトウデンキの施工はこういった作業が多いですが、今回のT5は特に多いです、、。普通じゃない事に施工している私もハルも気付かない、、完全にマヒしてます、、。

後半へ続きます、、。
Posted at 2015/01/27 20:06:56 | トラックバック(0) | BELLOF製品(HID/LED/DRL他) | 日記
2014年10月28日 イイね!

BMW M5にYUPITERU Z250Csd・BELLOF DRL他

BMW M5の入庫です。


御依頼はYUPITERUの指定店モデルレーダー探知機Z250Csd、BELLOF DRL、その他持ち込みLEDの取り付けです。


レーダー探知機ディスプレイはオーナー指定の位置へ。


GPSアンテナはここへ隠しています。受信は問題ありません。


DRLの灯体はオーナーと相談の上、前後左右の位置を決めています。


IG/ON。


スモール/ONで減光。


強制OFFスイッチをここに設置しています。


ヘッドライト⇒純正HID
コーナリング⇒純正ハロゲン


ヘッドライト⇒BELLOF D1S 6200k
コーナリング⇒BELLOF i-BEAUTY 4900k


リバースLEDもBELLOF製です。


最後にWAKO'Sのエアコンオイル添加剤「PAC-P」を注入。イトウデンキお勧めのエアコンオイル添加剤です。


御依頼ありがとうございます<m(__)m>
イトウデンキのその他のYUPITERU関連記事はこちらBELLOF関連記事はこちらからご覧頂けます。
2014年10月25日 イイね!

レクサスNX bluebananaTV/NAVIキャンセラー

レクサスNXへbluebananaTVキャンセラーの取り付け。
本日二台目となります。沢山の御依頼有難うございます。(^_^)



レクサス乗り必須アイテムのbluebanana製TV/NAVIキャンセラー


ボディ、シート、フロアマット、内張りパネル等
触る可能性のある部分は全てマスキングで保護してから作業に入ります。


ナビ裏へキャンセラーユニットを取り付けます。


操作は純正ステアリングスイッチの終話ボタンだけで行います。
走行中にナビの目的地等を設定するときは
『終話ボタン2度押し』 停車中と同じようにナビの操作が可能になります。
もう一度2度押しすれば通常モードに復帰できます。

既にTVやDVDになどが全画面で映っている状態から発進する時は
特に操作は必要ありません』 そのまま映像をお楽しみ頂けます。

走行中に映像からナビの画面に切り替えて、また映像ソースに戻りたい時は
『終話ボタン1回長押し』です。

操作に使うのは終話ボタンのみなので簡単です(^^







御依頼有難う御座いました。
2014年10月25日 イイね!

レクサスNX bluebananaTVキャンセラーハイエンドモデル

本日の御依頼は
レクサスNXへのbluebananaのTV/NAVIキャンセラーハイエンドモデルの取り付け。


レクサス乗り必須アイテムのbluebanana製TV/NAVIキャンセラー


ナビユニット周辺のパネルを取り外します。


コネクタやユニットはチャタリング防止処理をして取り付けます。


後付けスイッチ等は一切無しのスマートな取り付け部品。

操作は純正ステアリングスイッチの終話ボタンだけで行います。



走行中にナビの目的地等を設定するときは

『終話ボタン2度押し』 停車中と同じようにナビの操作が可能になります。

もう一度2度押しすれば通常モードに復帰できます。



既にTVやDVDになどが全画面で映っている状態から発進する時は

特に操作は必要ありません』 そのまま映像をお楽しみ頂けます。



走行中に映像からナビの画面に切り替えて、また映像ソースに戻りたい時は

『終話ボタン1回長押し
または『センターコンソールのMAPボタン1回長押し


MAPボタン長押しでの映像リターン機能はハイエンドモデルだけの機能です。


御依頼有難う御座いました。
2014年10月24日 イイね!

レクサスNX bluebananaTVキャンセラー+ドライブレコーダー

こんにちわ。井藤電機サービスの【ハル】です。
今日は最近お問い合せが増えているレクサスNX。

御依頼はbluebananaの『TV/NAVIキャンセラー』の取り付けと
お持ち込みのドライブレコーダーの取り付けです。


NX用 TV/NAVIキャンセラー
NXのキャンセラーはノーマルとハイエンドの2種類からご選択して頂けます。

お持ち込みのドライブレコーダーは『Driveman 1080GS』


ナビユニットを抜き出すために、センターコンソールのパネル類を外します。


コネクタやユニットはチャタリング防止処理を施します。


キャンセラーユニットはナビ裏のスペースへ固定。


後付けスイッチ等は一切無しのスマートな取り付け部品。
操作は純正ステアリングスイッチの終話ボタンだけで行います。

走行中にナビの目的地等を設定するときは
『終話ボタン2度押し』 停車中と同じようにナビの操作が可能になります。
もう一度2度押しすれば通常モードに復帰できます。

既にTVやDVDになどが全画面で映っている状態から発進する時は
特に操作は必要ありません』 そのまま映像をお楽しみ頂けます。

走行中に映像からナビの画面に切り替えて、また映像ソースに戻りたい時は
『終話ボタン1回長押し』


お持ち込みのドライブレコーダーはルームミラー裏へ。


御依頼有難う御座いました。
