tomixの踏切誤作動をなんとかしたアルディーノ①

tomixの踏切誤作動をなんとかしたアルディーノ①

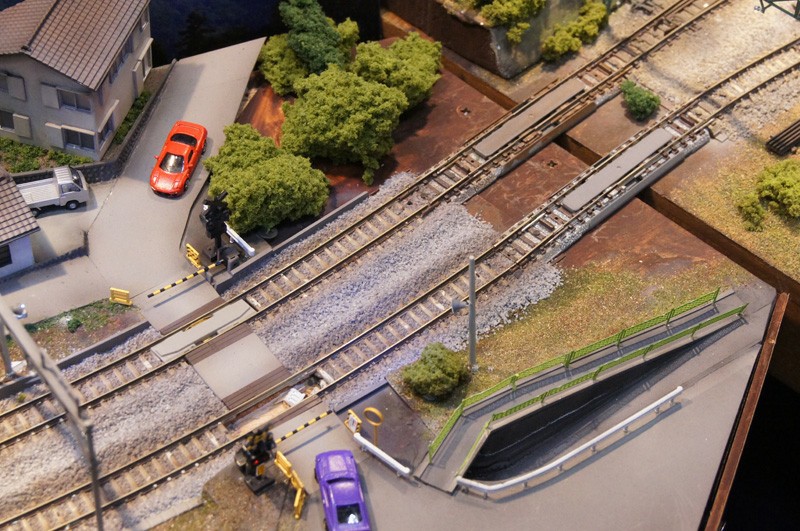

後閑セクションでトミックスの踏切を設置した備忘録です。四年前から悩んでいたことがようやく解決しました。

踏切をいじくり倒した結果報告も兼ねてます。

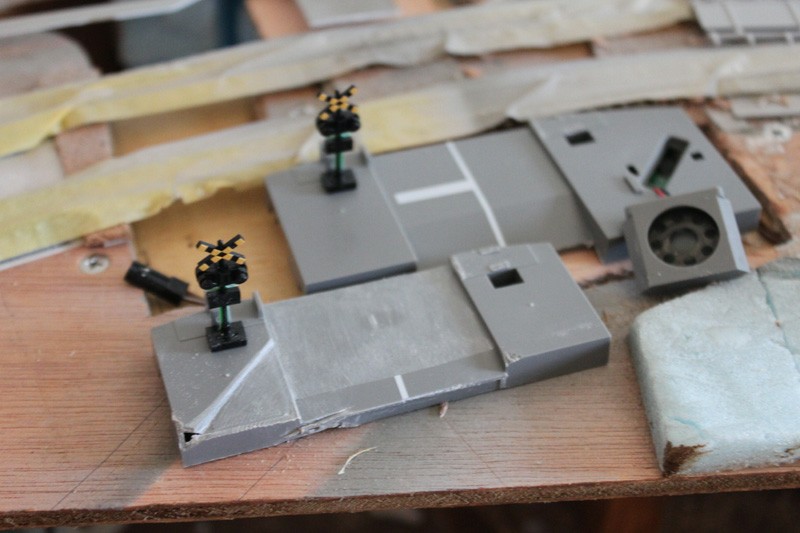

まずは既製品状態をテストしたところ、進入側のセンサーは確実に作動します。問題は出口側、踏切をあけるセンサーで、説明書ではセンサー踏んでから5秒以内にセンサーに反応なければ踏切が空くとありますが、車両によって途中で空いてしまいます。物の故障かとメーカー送りにしたりしましたが誤作動は治りませんでした。


センサーを疑ってワンタッチセンサー、スラブセンサーとか試しても編成の途中で、踏切が上がりました。悲しいのは展示会とかで子供が故障だーとか、事故だーとか鋭い突っ込みするんです。まぁ悔しいです。


で、なんとかしようとして最後尾のみセンサー踏めばどうよとリードスイッチで、最後尾にマグネットを仕込み確実に作動するようにしました。

これは問題なく作動して、満足のいく出来となりましたが、新たなる誤作動が…
リードスイッチの為につけたマグネットがポイントのマグネットに反応して、勝手に転轍してしまうんです。

ポイントブースターとかでポイント完璧にしたのにポイントの誤差動。


純正センサーもダメ、リードスイッチもダメとなると、次は何か?ホールセンサー、フォトリフレクタなどありますが、ホールセンサーはマグネットで懲りているのでフォトリフレクタを使います。

フォトリフレクタは赤外線に反応して誤差動作するらしですが、マイコンで数値読めば問題ないはず。アルディーノとの組み合わせで行けると読んでブレッドボードで組みました。



1023までの数値をアナログで返します。車両によってグレーとか黒があるので、反射板を使います。アルミテープがあったのでこれでテスト。100以下で確実に反応したので、シキイ値決めてそれ以外で反応するようにしました。

長いので続きます。
