FN1242A P2D の ノイズ対策 の 基板化 に 成功♪

大変音の良いやなさんFN1242A P2Dリクロック基板ですが、
残念ながら、タイミングによっては、ノイズが発生してしまいます。

本家では、ソフト修正で基板のノイズ対策が進んでいますが、
もう一歩進めて、音質向上とノイズ対策用に、アドオン基板を作成してみました。

本日届いたので、早速作成&視聴中です。


曲中のノイズがなく、音も安定しています♪

※ただし、ジッタークリーナーの切り替え時のノイズは対策できません(^_^;)


今回、初めて基板を注文&作成したこと、依頼先が香港だったことから、ちょっとドキドキしました。


で、やっぱりというか、少し誤りがありまして、修正すれば使用に問題ないのですが、

基板到着前に、誤りに気づいてしまったので、ちょっとショックでした(^_^;)

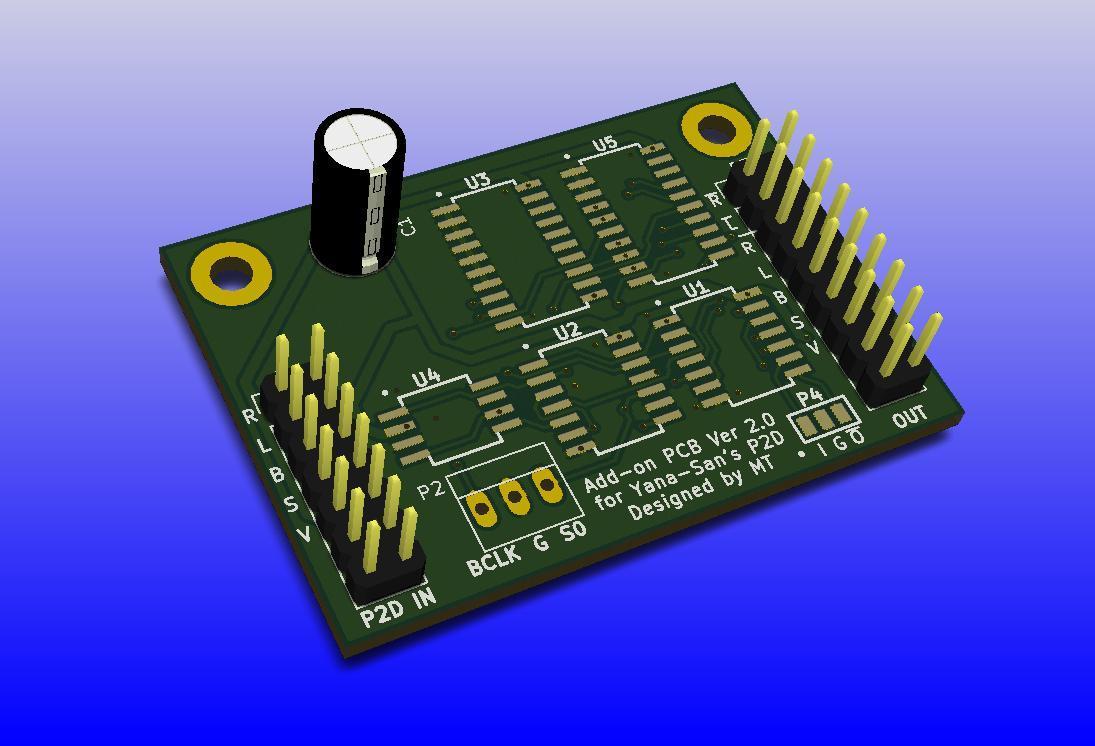

下がやなさんのP2D基板、上が、今回作成したアドオン基板です♪



【主な仕様】

・P2D基板の回路構成では、対策が困難な曲中のノイズを、データ信号のタイミングを正して防止します。※1

・曲の切り替え時のノイズは防止できません。※2

・パススルーとP2Dの出力両方に対応しています。

・終段にリクロック回路を設置し、音質への影響を考慮しました。

・電源は、P2D基板から給電します。(P2D基板のJP2をショート)

・アドオン基板は、P2D基板の上に、子亀実装します。
 上記以外に、P2D基板のR3とアドオン基板のBCLK入力の配線が必要です。

・組み立て後、調整はありません。

・キットの主要部品以外に必要な部品は以下の通りです。リンク先は購入例です。
 2x14P ピンヘッダー     X1
  2x14P ソケット        X1
  12mm スペーサー オスメス型 M3 ×2 (P2D基板とアドオン基板を固定する)


【その他】
 ・P2D基板のマイコン・ソフトは、最新のVer1.3をお奨めします。※3
 ・アドオン基板上のPI6C4511で、DSD CLKを作成します。※4
 ・簡易組み立てマニュアル(紙)を郵送時に添付します。
 ・アドオン基板は、パターンに誤りがあり、修正ジャンパー3本が必要です。
 ・P2D基板のX2モード利用の場合、P2D基板の逓倍IC4 6Pin S0と、アドオン基板のS0入力の配線が必要です。

※1:FN1242AのTESTモードのP2D機能は、ICの仕様上、データ信号の出力が、BCLKと非同期になっているため、タイミングやサンプリング周波数によっては、規格外の信号になることがあり、後段のDACで上手く処理できないと、曲中に、ざわざわとしたノイズが発生してしまいます。

※2:本家P2D基板のジッタークリーナーICの仕様のため、ロックするまでの間、ノイズが入ります。

※3:初期のバージョンでも動作しますが、P2D 44.1KHz~48kHz再生に対応できないことがあります。

※4:本家PI6C4511の追加改造の有無は、アドオン基板の動作に影響しません。
但し、P2D 44.1KHz~48kHz再生には、マイコンのバージョンアップが必要になることがあります。

本日、2015.4.19より、部品セットを配布開始しました。

2015.4.23 残:キット2セット、完成品2セット(マニュアル作成用)
      P2D Ver2.0、Tandem対応版マニュアル作成済み

2015.4.25 残:キット1セット、完成品2セット(マニュアル作成用)

2015.4.27 残:0


2015.4.29 やなさんのところで、リニューアル FN1242A P2D 2.1が発表されました♪

 リニューアル FN1242A P2D 2.1は、5月15日まで予約受付中とのことです。


 配布済みのアドオン基板Ver1.0~は、リニューアルP2D Ver2.1にも対応済みです。
 44.1~48KHz、88.2KHz~96KHzのX1モードのもやもやを解消できます。


 さて、ことらはと言いますと、アドオン基板Ver2.0~では、タンデムのスレーブ基板再生用に、差動出力に対応しようかと、検討中です。




 また、アドオン基板は、追加作成の要望集約中です(^^♪

2015.5.6

 現在の要望者数:10数名


 要望集約継続中です。準備完了までお待ちください。

 また、 アドオン基板のレビューはこちらをご参照ください。
 PCで音楽


2015.5.12

 基板が入ってきました。動作確認はOKです。

 今週末より配布開始いたします。



2015.5.15

 明日より、やなさんP2D用アドオン基板Ver2.0 配布を開始します。

 予約されていない方にも、翌週配布可能です。


2015.5.21

 先週後半~今週オーダー頂きました方の発送準備中です。
 週末配送の見込みです。


2015.6.5

 最終ロットの配布を、6月中旬に行います。

 残念ながら、逓倍ICが手に入らなくなってしまったので、
 やなさん P2D Rev2 のみの対応になります。

2015.6.13

 基板が出来上がってきましたので、配布を開始したします。

2015.7.23

 在庫0となりましたので、配布を終了いたします。
