2012年02月25日 イイね!

TURNIGY 9X LCD Backlight

SCX10に使ってるTurnigy 9X にバックライトを装着しました^^

DSC_0008
DSC_0008 posted by (C)ワタ
TURNIGY 9X LCD Backlight Kit - White (DIY) 4.99$
一応純正品です^^
説明書はなく、上記ページの商品写真がその代わりになってるようです^^

DSC_0004
DSC_0004 posted by (C)ワタ
裏蓋をあけてコソコソするのでバッテリーを外します。

裏の6本のビスを外すと、、、

DSC_0005
DSC_0005 posted by (C)ワタ
ごそっと裏蓋が外れます。
落ちてくるものとかはないです^^

DSC_0006
DSC_0006 posted by (C)ワタ
コネクターをひとつ外すと二つに分かれます^^
モジュールを交換して使用してない元々ついていたアンテナの線がたらーんとなってます


DSC_0007
DSC_0007 posted by (C)ワタ
次にビス9本で留まってる下の基盤を外します。
元々のアンテナは外しました^^


DSC_0009
DSC_0009 posted by (C)ワタ
裏についてるウレタンフォームを外します。
まぁまぁ強く張り付いてるので基盤を折らないように気をつけて剥がします。


DSC_0010
DSC_0010 posted by (C)ワタ
変わりにキットに付属のウレタンフォームを貼り付けます。
バックライトパネルが入る分、標準のものよりだいぶ薄いです。

DSC_0012
DSC_0012 posted by (C)ワタ
バックライトパネルは両面に保護シートが付いてました。
光るほうには白いシート
裏面には透明のシート

DSC_0013
DSC_0013 posted by (C)ワタ
ウレタンフォームに両面テープで貼り付けます。
パネル四隅のねじ穴の位置を参考にするとわかりやすいです^^

DSC_0014
DSC_0014 posted by (C)ワタ
このLEDチップが二つ付いた小さな基盤がバックライトパネルの端っこに差し込めるようになってます。
作業はこのLED基盤を外しながらやるとやりやすいです^^

このパネルを加工して、他のLCDパネルに流用できそうですね^^


DSC_0015
DSC_0015 posted by (C)ワタ
LED基盤の配線がタクトスイッチを避けるように取り付けます。

DSC_0016
DSC_0016 posted by (C)ワタ
配線に負担がかからないように注意して基盤を元にもどして

DSC_0017
DSC_0017 posted by (C)ワタ
完成です^^
これでキャンプ場で薄暗くなってからでも画面がよく見えます^^






---PR---

スケールクローラー SCX-10 関連オークション

AX-10 関連オークション

CR-01 関連オークション

RC4WD 関連オークション

OTA-R31関連オークション

OTA-R関連オークション

CER関連オークション

TB-03VDS関連オークション

VDF関連オークション

ドリパケ関連オークション

TC-D関連オークション
Posted at 2012/02/25 03:35:12 | コメント(0) | トラックバック(0) | TURNIGY 9X | 日記
2012年02月09日 イイね!

SCX-10 プロポ変更 TURNIGY 9X

今日はアンプを変えた2WDを試したかったんですが嫁予選敗退、、、、、、、泣

なので、ちょいいじりとブログ更新^^


SCX10のプロポをTURNIGY 9Xに変更しました^^

------_------~02
------_------~02 posted by (C)ワタ
海外製のプロポなので付属の2.4GHzモジュールだと電波法違反になるそうです。

120208_231227
120208_231227 posted by (C)ワタ
これが日本の技術基準適合認定を受けていない2.4GHzモジュール

120208_203610
120208_203610 posted by (C)ワタ
でこちらが認定を受けている2.4GHzモジュールセット
オクにて送料込みで6000円ちょいでした。プロポより高い、、、泣
もっと安い店もあるみたいです^^

送信モジュールはテレメトリーに対応してるみたいで、いろいろできそうですが、
日本語の情報があまりないです。。

120208_203645
120208_203645 posted by (C)ワタ
この郵便局のマークみたいなので認定マークです。
プロポはもちろん、携帯電話やコードレスフォンにも表示されています。

ではモジュールこうかん!

120208_231033
120208_231033 posted by (C)ワタ
取外し式のモジュールなのにアンテナ線は外れません、、、
さすが39.99$のプロポ。

120208_231247
120208_231247 posted by (C)ワタ
中をあけてみると基盤に半田付けされてるのでここをとれば、、、、
いやまて、、

本当にこのモジュール使えるのか??

なので

120208_232641
120208_232641 posted by (C)ワタ
ちょっと強引ですが、ぶらさげたまんまいったん取り付け、、

120208_233708
120208_233708 posted by (C)ワタ
モジュールの設定をPPMモードにするんですが、デフォルトのようです。
一応確認。。

120208_233733
120208_233733 posted by (C)ワタ
MENUボタンをおしてSETTINGを選択

120208_233748
120208_233748 posted by (C)ワタ
MODEUATを選択

120208_233822
120208_233822 posted by (C)ワタ
PPMを選択

120208_232656
120208_232656 posted by (C)ワタ
バインドボタンを押しながら送信機on
バインドボタンを押しながら受信機on
で成功しました^^

これで安心して純正モジュールをはずせます^^
ま、どうせ使えないんですが、、、

120208_233054
120208_233054 posted by (C)ワタ
半田をはずして

120208_233516
120208_233516 posted by (C)ワタ
とりあえず絶縁だけして

120208_233605
120208_233605 posted by (C)ワタ
装着^^これで日本でも使えるプロポになりました^^

120208_234533
120208_234533 posted by (C)ワタ
受信機が前より大きくなったのでSCX付属のメカボックスに入らなくなりました。。
しかもこの受信機、アンテナが2本でています。。どう処理しようか、、、

120208_235553
120208_235553 posted by (C)ワタ
メカは定番の100均ミニタッパーに詰め込みたいとおもいます^^

今日はここまで、、、





---PR---

スケールクローラー SCX-10 関連オークション

AX-10 関連オークション

CR-01 関連オークション

RC4WD 関連オークション

OTA-R31関連オークション

OTA-R関連オークション

CER関連オークション

TB-03VDS関連オークション

VDF関連オークション

ドリパケ関連オークション

TC-D関連オークション

Posted at 2012/02/09 01:28:16 | コメント(0) | トラックバック(0) | TURNIGY 9X | 日記
2012年02月06日 イイね!

2WD OTA-R31のプロポ&メカ変更

今週末はラジにでれず、少しいじって終わりました^^

FRドリに最初使ってた中華製ジャイロと同じメーカーのプロポは国内で使うと電波法違反になるらしいのでプロポを変更しました^^

ヨコモのBL-PROも調子が悪いので、クローラー用に買ったがリバースのパワー不足でお蔵入りになってた
京商のSC-120Rという ブラシレス アンプ に変えてみました^^

モーターはそのまま、ヨコモのzero8.5Tです^^
これも13.5T程度に変えたいのですが、、、


120205_223743
120205_223743 posted by (C)ワタ
120205_223818
120205_223818 posted by (C)ワタ

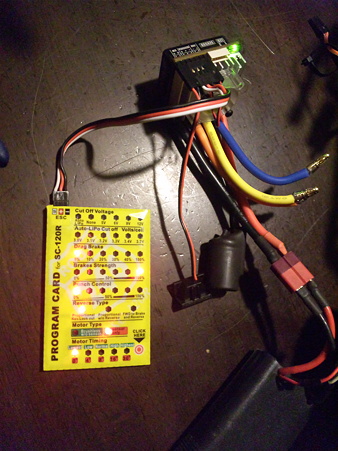

プログラムカードで設定します。ま、項目は少ないんですが、、、

120205_234031
120205_234031 posted by (C)ワタ

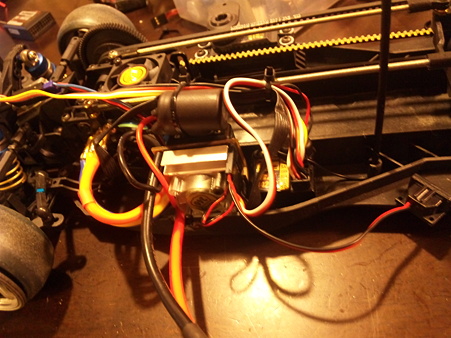

はい、、取り回し、、、、苦手です。。。w

120205_235242
120205_235242 posted by (C)ワタ

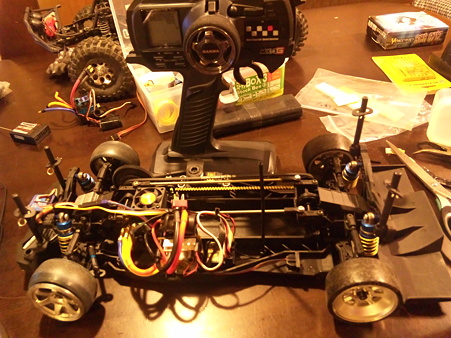

完成^^ このESC、でかい。。汗 横置きです^^

ヘリ用ジャイロの設定がいまいちよくわからんです、、
適当に合わせていい感じに効くところを探してます。。汗w





---PR---

OTA-R31関連オークション

OTA-R関連オークション

CER関連オークション

TB-03VDS関連オークション

VDF関連オークション

ドリパケ関連オークション

TC-D関連オークション

Posted at 2012/02/06 01:06:21 | コメント(1) | トラックバック(0) | 2WDドリフト | 日記
2012年02月03日 イイね!

ウイリーキング修理完了^^

ギヤボックス内のギヤが粉砕し走行不能になったウイリーキングの部品がやっと届きました^^

120128_105739
120128_105739 posted by (C)ワタ
#85259 ドライブギヤセット
クローラーに改造されてるウイリーキングもここがウィークポイントだそうです。
だから早くにメーカー欠品になったのか、、、

120128_224034
120128_224034 posted by (C)ワタ
修理した場所はメッカのピットです^^

120128_224024
120128_224024 posted by (C)ワタ
歯が全部なくなってたのはこの小さなギヤ。
ギヤボックス内のギヤを全部新品に交換しておきました^^

メッカのグリップコースで少し走らせたんですが、なんかえらい前より遅なったなぁと、、、、
ギヤがなじんでないのか?こんなもんだったかな?とあまり気にせずスルーして終わったんですが、
家で確認してみると子供用にEPAを絞ったモデルナンバーになってました。。汗
EPA45%になってました、そらおそいわ~(;´Д`)
たろさん・ふくさん ほんとはもうちっと速いんです~またのってみてください^^汗


120203_003308
120203_003308 posted by (C)ワタ
これでまた、チビたちと公園に行ったときに遊べます^^

ちなみにこのウイリーキングってラジコンはアメリカ生まれのモンスタートラックとよばれる改造車を忠実に再現したモデルで個人的に結構気に入ってます^^

実車のモンスタートラックは
パイプフレーム(|| ゚Д゚)
前後4リンクリジットサスペンション(|| ゚Д゚)
樹脂製のペラペラボディ(|| ゚Д゚)
10000cc前後の船舶用にスーパーチャージャーを取り付けた1500psオーバーのエンジン(|| ゚Д゚)
ハイ・ローの2速ミッション(|| ゚Д゚)
前輪操舵・逆位相四輪操舵・同位相四輪操舵を瞬時に切り替えれるステアリングシステム(|| ゚Д゚)。。。

ほとんどラジコンの世界です。。w


アメリカではモンスタージャムと呼ばれるレース(イベント?)が各地で毎週のように開かれており結構人気だそうです^^最近マクドナルドの期間限定メニューの宣伝で登場しますよね^^
<object width="420" height="315"></object>

代表的な競技は「フリースタイル」とよばれるものでタイムを競うのではなく、

1、競技に与えられた規定時間内の遂行度
2、スピードを出来るだけ維持した競技内容
3、障害物(※:主に地面に置かれた車両)に対する攻撃と破壊
4、マウントからジャンプした時の高さや長さ
5、トリックを使用したかの有無(ウィリー、ドーナツターンなど、使用したトリックの難易度等が考慮される)
6、壮大なクラッシュを引き起こすような状況を作れたかの有無
7、その他「パッションを感じる瞬間」

のような項目で審査され得点を競うそうです^^
なんだかドリフト競技と似てますよね~^^







---PR---

OTA-R31関連オークション

OTA-R関連オークション

CER関連オークション

TB-03VDS関連オークション

VDF関連オークション

ドリパケ関連オークション

TC-D関連オークション






Posted at 2012/02/03 01:09:43 | コメント(1) | トラックバック(0) | ウイリーキング | 日記
2012年02月01日 イイね!

hobbyking LiFe 9.9V1C15Wh 1500mAh

僕の使ってるプロポ

120131_232505
120131_232505 posted by (C)ワタ
JR PROPO(日本遠隔制御株式会社) DSX3

3chミドルクラスとしては特に不自由もなく、
ミキシングもできてAUXスイッチも押しボタンor2ポジションが選べたりするので、クローラーにも使えるし
薄っぺらいだの横向けに置けないなどいろいろ言われますが、
良いプロポだと思います^^
(最新の3chミドルクラスがどんなの機能があるかわかってないんですが、、汗w)

が、、、

mixiの日記で確認してみると2009年2月に購入してるので使い始めてもうすぐ丸二年が経とうとしているのですが、いまだに他の人が使っているのを見たことが無い天然記念物的なプロポです^^

で、最新のプロポはAAサイズ(単3)が4セルとか6セルとかが主流なのですが、
一昔前のプロポである我がプロポはAAサイズを8本入れないといけないのです(;´Д`)
重いし、とても充電がめんどくさいんです。。

A123で作ろうとしたんですが、1100mAでも3セルはサイズ的に押し込めるのは無理で、、、

大阪梅田の電子部品屋さん
ラジオショック
でAAサイズのリチウムイオン電池を見つけて衝動買いののち、

こんなパックを
120131_233056
120131_233056 posted by (C)ワタ
作ってみたりしたんですが、1回のちょっとだけの過放電であっけなくお亡くなりに、、、、泣

やっぱりリポ系はやめてエネループに戻ろうかなぁと思ってたところ見つけました^^

120131_230731
120131_230731 posted by (C)ワタ
ホビーキングのリフェです^^
hobbyking LiFe 9.9V1C15Wh 1500mAh送料込みで1000円ちょいでした^^

TX BATTERY CHARGE AT 1.5A
と書いてあるので
送信機用バッテリー 充電電流1.5A
ていうことですね、、

A123みたいに15分充電は無理で、充電は60分かかりますが、
まぁ2本持っておけばダイジョウブかなと、、

重量は118g
エネループ8本がケース込みで223g
なので約100gの軽量化です^^

配線は標準で
JST-XHタイプのバランス端子
受信機用コネクターサーボコネクター(フタバ用らしいです。)
JR用コネクター
が付いていますのでDSX3には無加工で使えます^^

僕は受信機用コネクターは使わないので、変わりにTURNIGY9X用のコネクターを付けてあります。

120201_000924
120201_000924 posted by (C)ワタ
あと充電用にこんなコネクターを自作する必要があります^^
要は充電器のT型コネクターにつなげればいいのです^^

120131_230638
120131_230638 posted by (C)ワタ
AAセル8本俵型ケースのスペースにぴたっと納まります^^

今となってはあまり使われない形・大きさのバッテリーですが、
また使い勝手をレポートしようと思います^^





---PR---

OTA-R31関連オークション

OTA-R関連オークション

CER関連オークション

TB-03VDS関連オークション

VDF関連オークション

ドリパケ関連オークション

TC-D関連オークション


Posted at 2012/02/01 00:20:10 | コメント(1) | トラックバック(0) | バッテリー | 日記
