この２日間、いろんなＬＥＤの打ち換えをアップしていましたが・・・
メインはコレです（笑

エアコンパネルの電源部分がオレンジだったのをグリーンに打ち換えです。

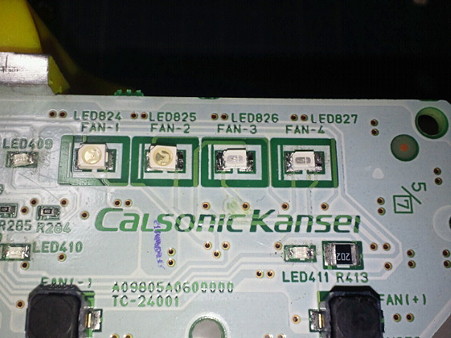

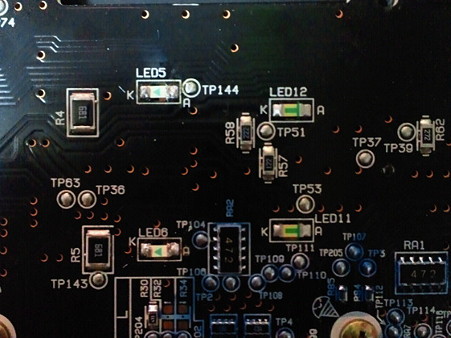

５と６がグリーンのチップＬＥＤ（３２１６）です。
１１と１２は今までのレッドとブルーの切り替えＬＥＤです。
取り外したオレンジＬＥＤはふくらみがありました！

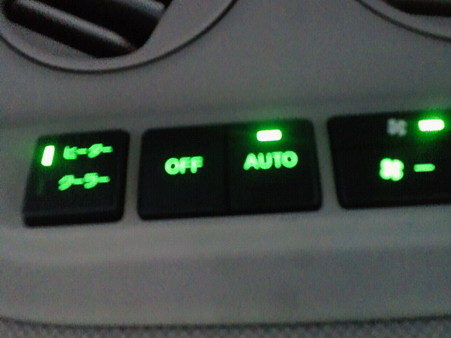

そして、こんな感じにグリーンになりました。


リアのエアコンパネルも・・・

左側２個は今までのオレンジＬＥＤ（多分３５２８？）大きいです（笑
そして右側の２個がグリーンＬＥＤ（３０２０）です。
小さくても問題なく取り付けできました！
ちょこっと、ピンボケです（笑

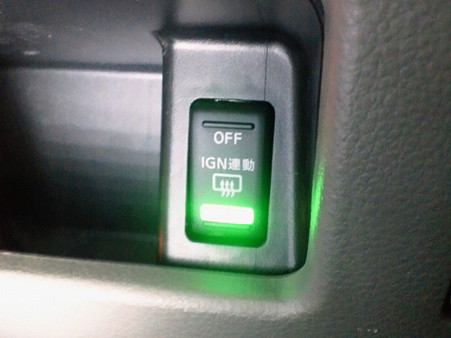

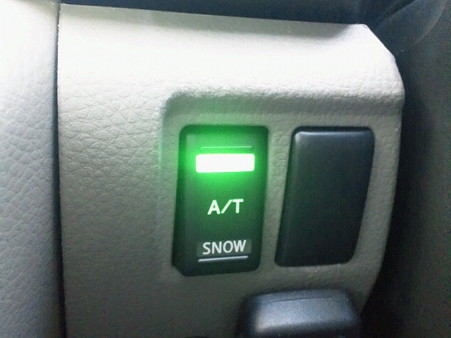

スイッチ系の電源ＯＮ部分！
リアエアコンと同じチップ（３０２０）です。



ミラーリモコンとヒーターの写真を撮るの忘れました（汗

そして、パワーウインドウです。
通常は、運転席側のスイッチしか光りません！
集中ドアロックとウインドウロックも光らせます。

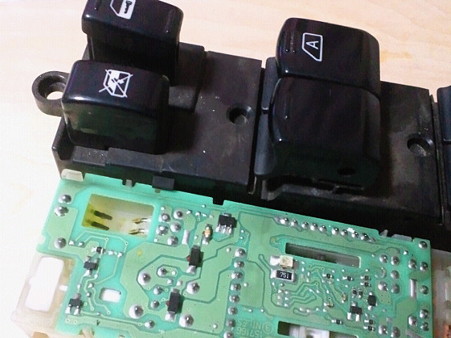

分解すると、こんな感じです

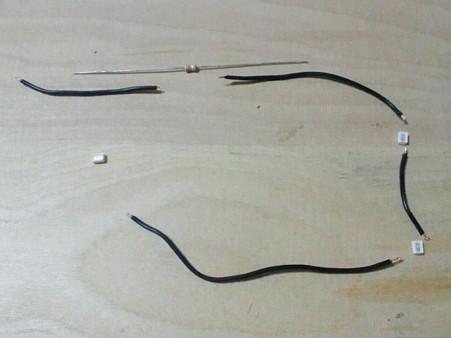

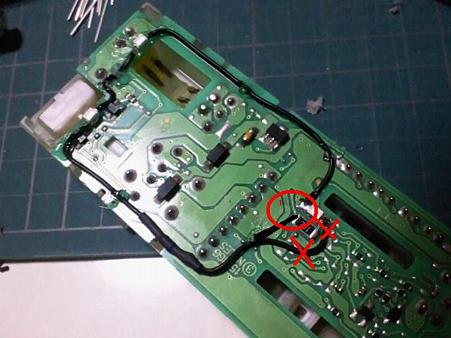

こんな配線を作成して光らせます。

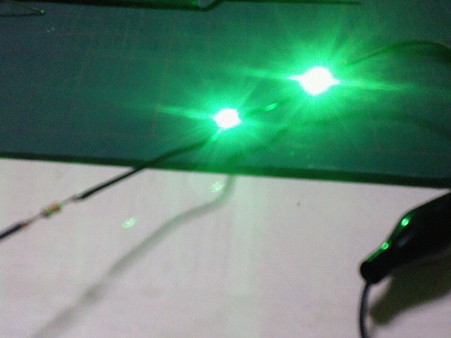

点灯チェックです。

配線はこんな感じで設置します。
間違えていたので何回も家とプレを往復しました（爆

部屋でテスト！
ホットボンドで固定しました。

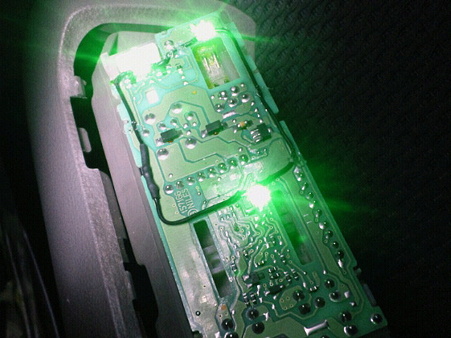

車内でテスト！！

完成です。


後は、キーリングのＴ５ウエッジですが・・・
ハンドルのカバーにはネジが４箇所あります。
その中の１つがすごい奥にあるので長いプラスドライバーが無いと分解できません（汗

ここは、また今度にします（笑

２連シガーソケット（ブルー）のＬＥＤ部分が狭くて
一度、断念しましたが・・・

やっぱ、グリーンで統一しようと構想を練り直し変更できました。

これも、基礎があるので３ｍｍＬＥＤグリーンを付け替えるだけです（笑

ブルーＬＥＤを根元から切断！
新しいＬＥＤとのハンダ付けが楽になるように足となる部分を少し曲げました。
そして、ハンダ付け！

要らない部分はカットします。

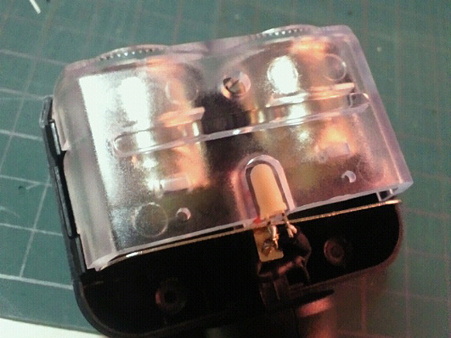

ブルーのＬＥＤに帽子が付いていました！
拡散する為のものなのかな？
一応、付けてみました

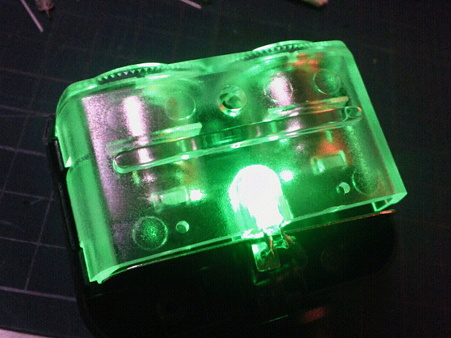

こんな風に、グリーンに点灯しました。

意外と簡単でした！（爆

昨晩の延長で作成してみました！！

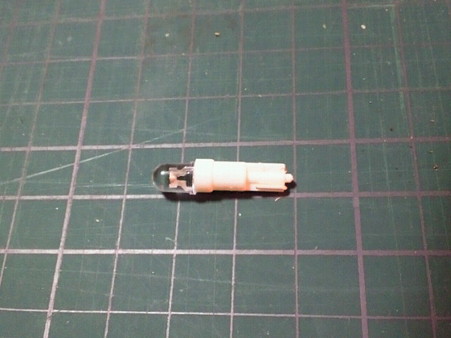

キーリングのオレンジもミドリに変更する為に・・・

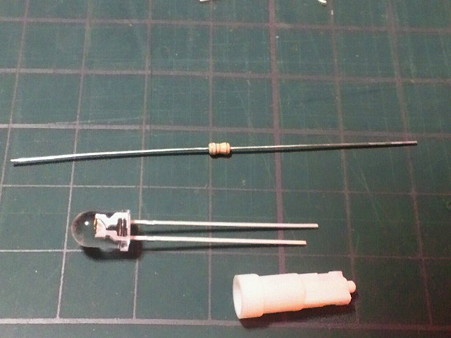

５φ広角緑色ＬＥＤ
Ｔ－５ウエッジ
１／４Ｗの５６０Ω抵抗

よく調べたら、抵抗の注文を間違えてしまいました！（汗
ＬＥＤ２個点灯させる抵抗と同じ１／４Ｗです。

本当なら？１／２Ｗの５６０Ωで光らせる例がありますが・・・
１／４Ｗの５６０Ωを注文してしまいとりあえず組んだら、点灯しました（笑


勉強不足なのでよくわかりません（汗

本当に、これで大丈夫なのだろうか？

わかる人教えてください（笑

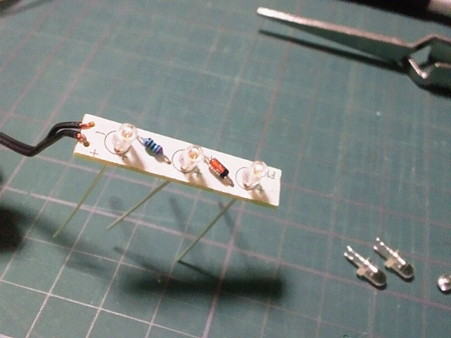

元旦の夜は、先日仕入れた、ＬＥＤの打ち換え手術をしました。

フロアーライトのブルーＬＥＤをグリーンに変更です。

ブルーはこんな感じです。

とりあえず、点灯を撮ってみました（笑

そして、グリーンに変更！



基盤にプラスとマイナスが印刷されていたので極性は簡単です。
帽子の長い足がプラスです（笑
当たり前か！！（爆

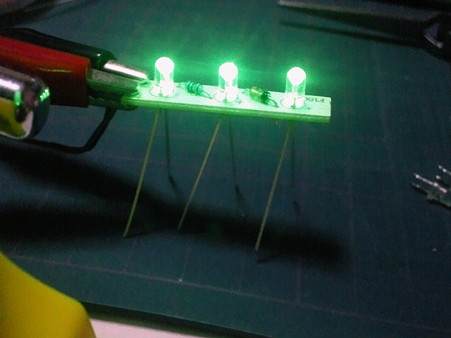

コレで完成です。（写真左

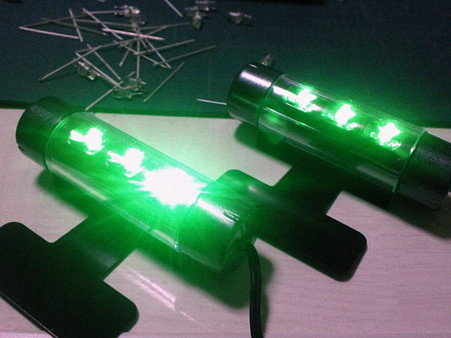

こんな感じに光ってます。
写真の上の方には、取り外したブルー帽子と足の残骸があります（笑
あとは、プレに設置ですが・・・どこにつけようか悩んでいます（爆

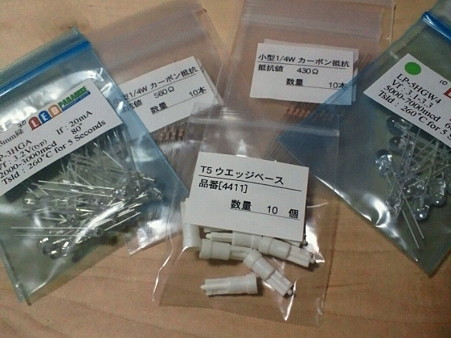

エルＯラでＬＥＤを数点仕入れました（笑


ＬＥＤ打ち換えの為に・・・

エアコンパネルの電源点灯部分がオレンジなのでグリーンに変更
スイッチ系の電源点灯部分もグリーンに変更
ミラーのＯＰＥＮ／ＣＬＯＳＥのスイッチ
パワーウインドウのＬＥＤ打ち換え＆追加
キーリングのＴ５をグリーンに変更
フットランプＬＥＤをブルーからグリーンに変更

するつもりです・・・

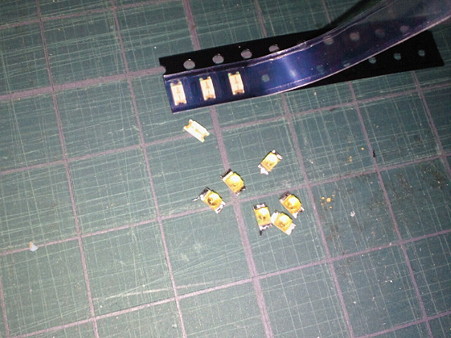

緑色チップＬＥＤ　３２１６
緑色チップＬＥＤ　３０２０　
５φ広角緑色ＬＥＤ　ＭＡＸ７０００ｍｃｄ
広角３ｍｍ緑色ＬＥＤ
Ｔ－５ウエッジベース
抵抗　２種類

抵抗をダイオードにしようと思いましたが・・・今回はやめました。
さて、ちゃんと打ち換え＆追加が出来るだろうか？（爆
