こんばんは♪
久しぶりの投稿〜😅💦

お預かりしてる屋根からボルト穴をトレースし作った屋根にけがき入れ穴あけしました🤭













作った屋根に穴開けてしたついでにボディーにも穴あけ！
ボディーは以前に穴開けてましたが🫢微妙に違ったので開け直ししました😅💦

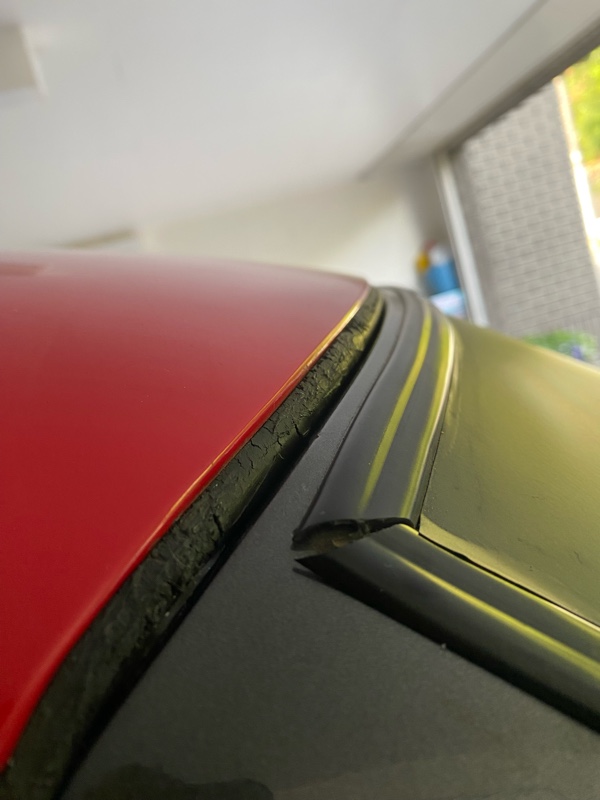

ゴム類もノーマル屋根と同じゴム探して取り付け😆

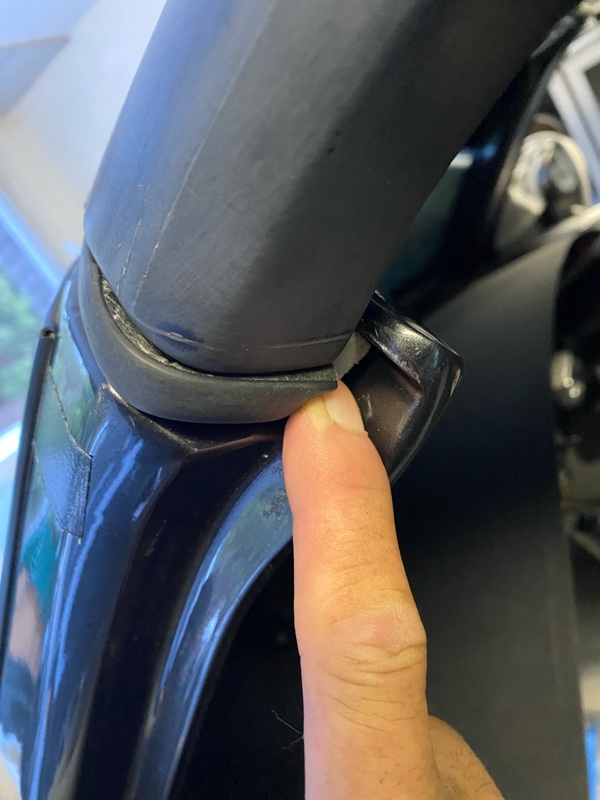

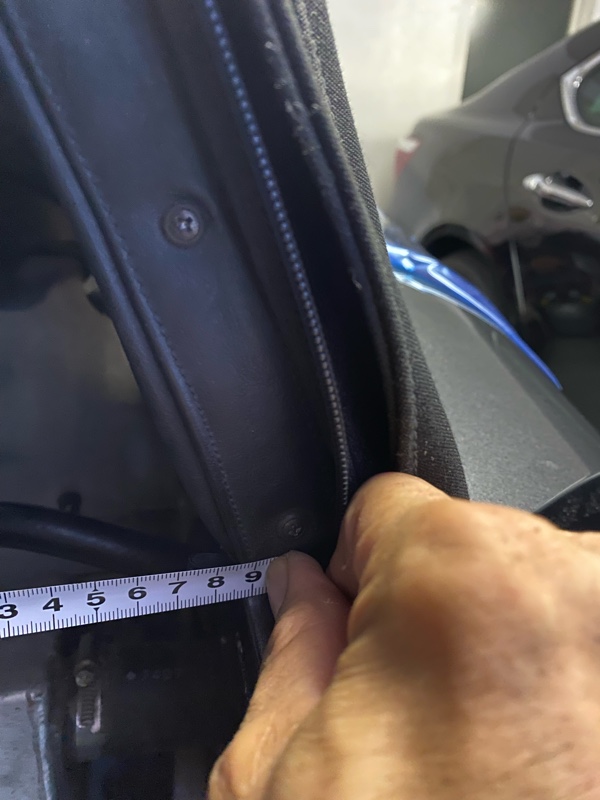

お預かりしてる屋根からゴムの隙間の寸法取り！
9〜9.5mmかな？








ボディーへの穴開けてし取り付け出来たので👍😁
次はフロントガラス上段のピラーに取り付けする部品の位置合わせと穴あけ！

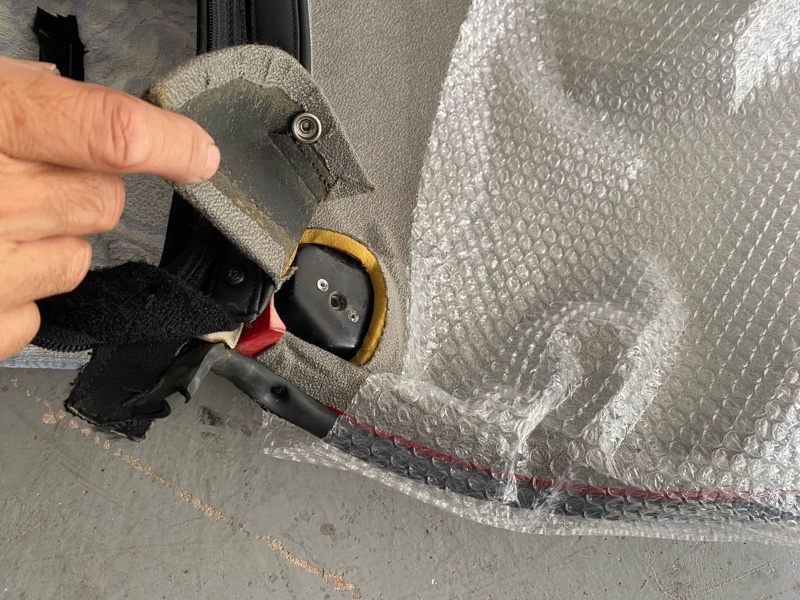

屋根をフロントピラーへ取り付けするのに箱状の部品をかえして取り付けします！
純正部品から製品起こしました！😆💦


ステーの穴位置とこの箱状の部品の取り付け穴位置が純正の部品の穴位置と合うよ何度も削り出し合わせました！






他に純正と同じ位置に大きな穴開けました。
多分この穴はフローティングナットを仕込む為のサービスホールだと思います。🤗



一連の部品の穴位置など確認して屋根に仮固定！
ビス留めも行いズレなど無いか確認！し左右取り付け！







仮固定出来ればエポキシパテでこれも仮固定になりますがしっかり取り付け！すぐに外せるように点付け！


点付けし硬化すればしっかりビス留めして各部の隙間チェックします。

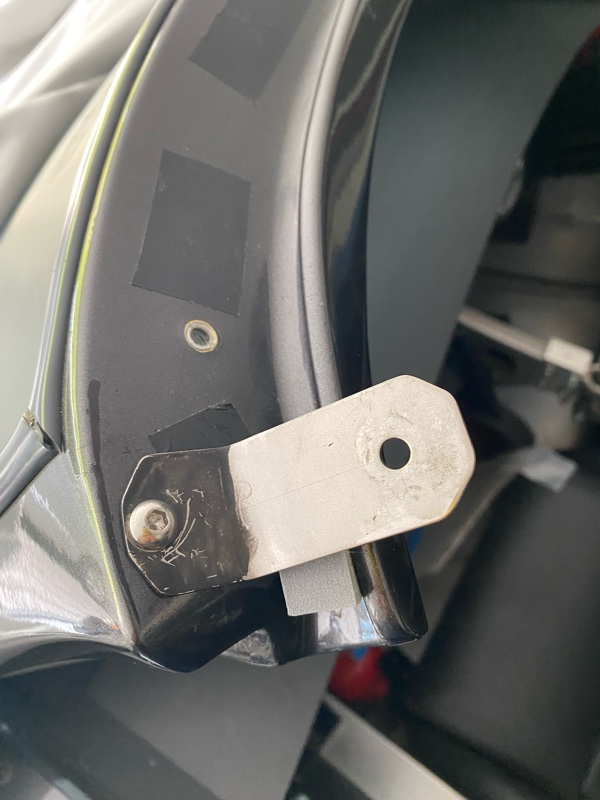

最後にフロントは左右のピラーに固定しますがこれだけでは高速走行してると浮いてくるのでセンターのミーラーの固定穴を利用してステーでしっかり浮かないように取り付けします！
コレは以前の屋根にも施したモノなのでこの製品にも同じモノを取り付けします。
コレで走っても浮くことなくなります！😁👍



おまけ！
先日京都の宇治にある黄檗宗大本山萬福寺にてランタンフェスティバルへ行ってきました！
駐車場に停めるとトミーカイラロゴのスイフトが停まってましたが写真撮り忘れました！😂😆

中国のお寺なのかな？変面の舞台🎭👺も有り楽しめました♪🤭🤣👍

こんばんは♪
お久しぶりです😊

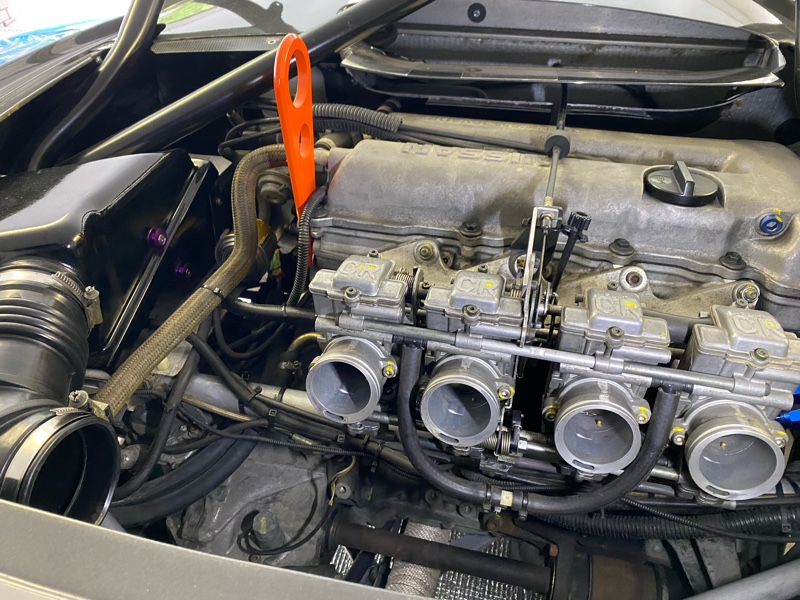

トミーカイラZZのアクセルワイヤーは廃盤に手に入らず困ってる人たちのためにあるZZオーナー様が純正のトミーカイラZZ用のアクセルワイヤーを制作依頼してくださり引き取りに行ってきました🤭

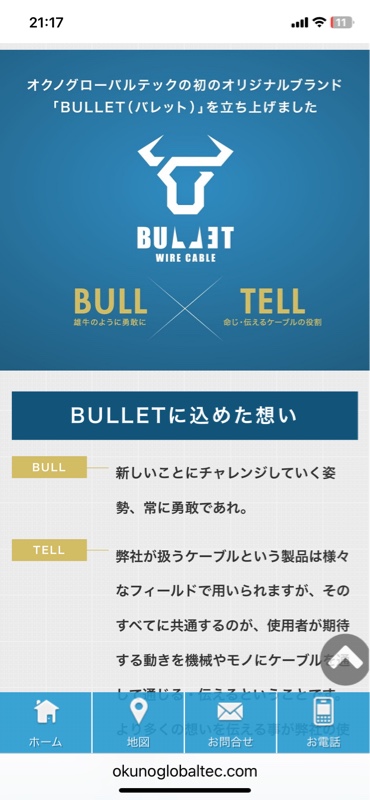

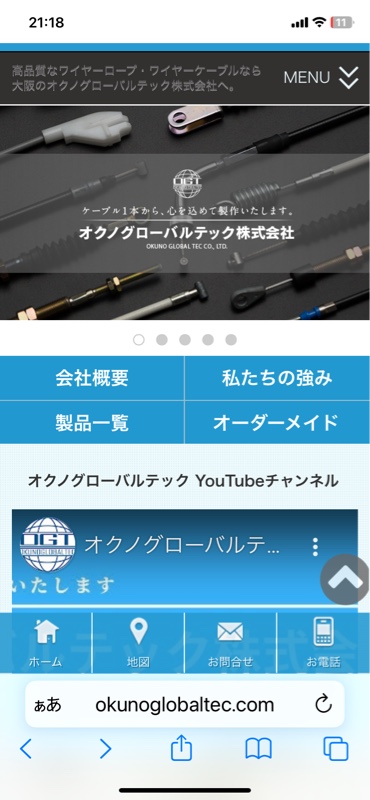

制作は大阪のオクノグローバルテックさん

宝塚市から1時間程度😓関空の近く🫢
ZZオーナーで一番近くでしたので受け取りに😅💦

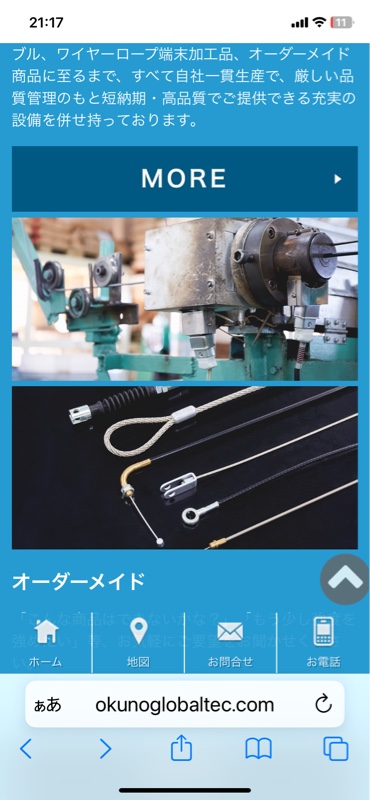

一つからでもオリジナルワイヤーの製作でしてもらえるようです🤭👍

場所はこんな所にあります🫢

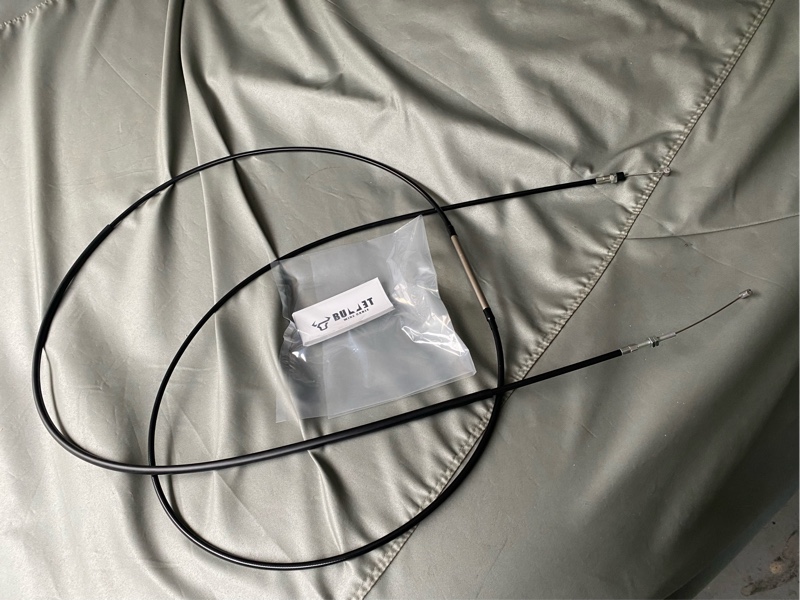

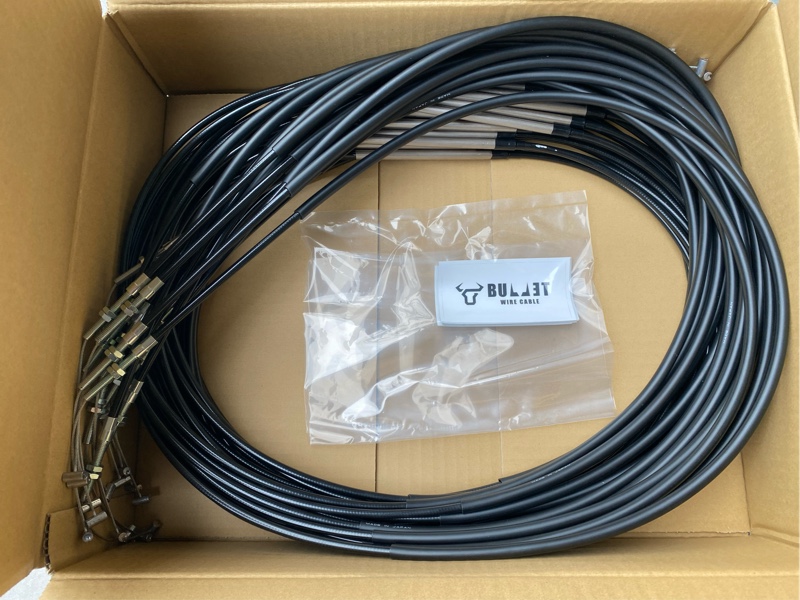

サクッと引き取り中身確認！

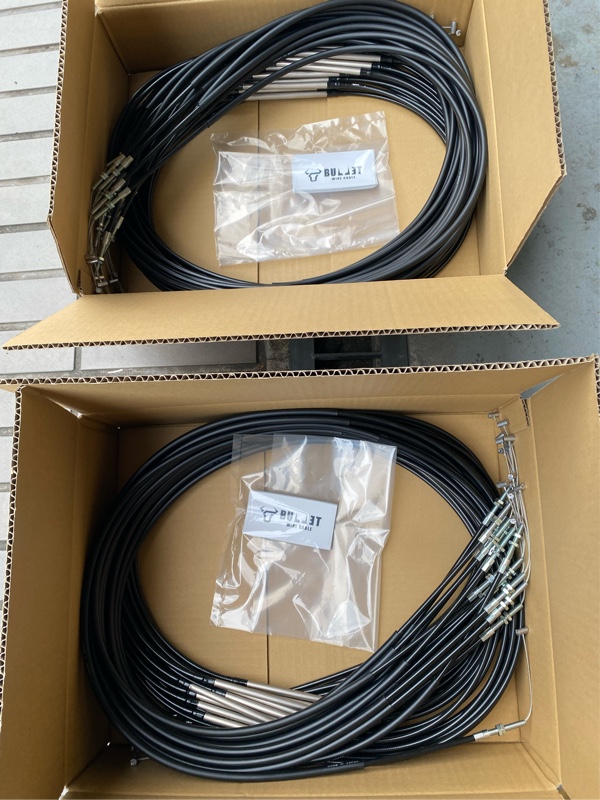

制作本数は
1箱15本入りの2箱で30本です😙👍





時間見つけて付け替えしてみます！

制作依頼してくださったZZオーナー様ありがとうございました🙇大切に使います😙👍


おまけ

コチラは僕が制作依頼してた屋根の話〜🫢



ようやく製品出来だので変形縮みなどの寸法確認アレやこれやしてました〜😅💦

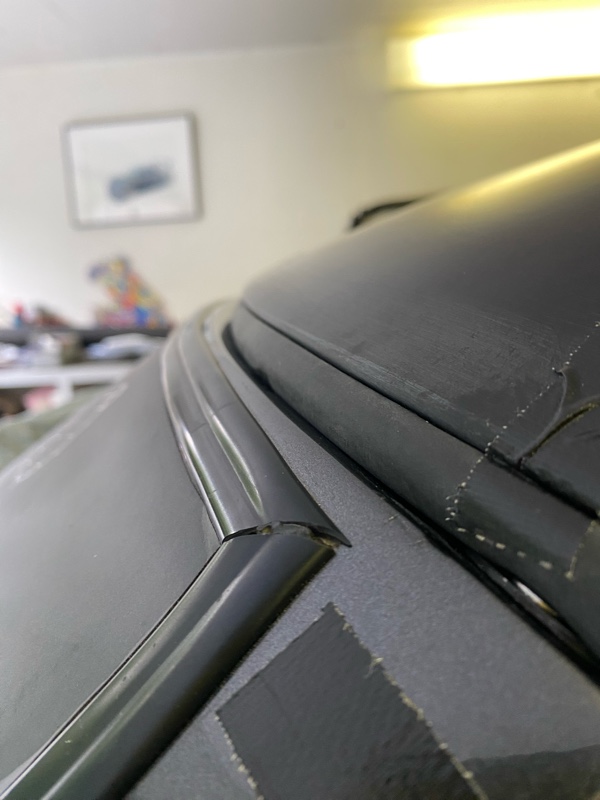

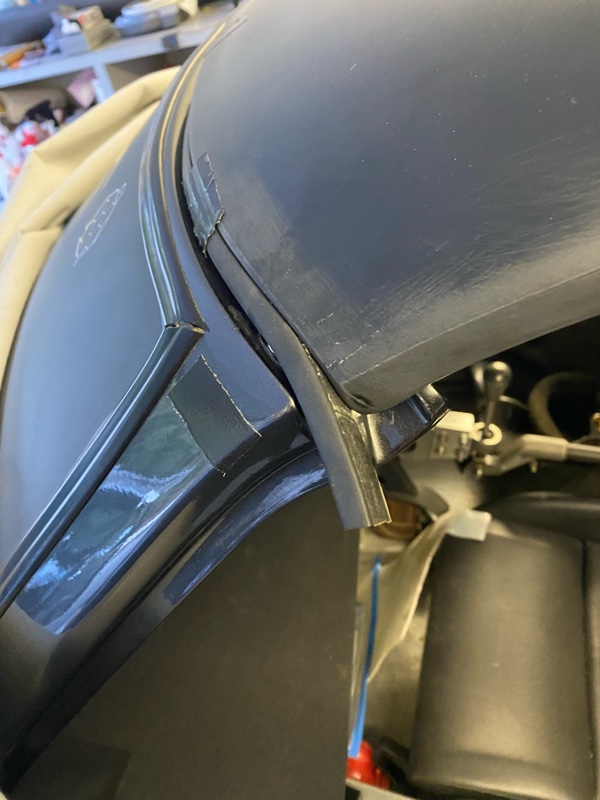

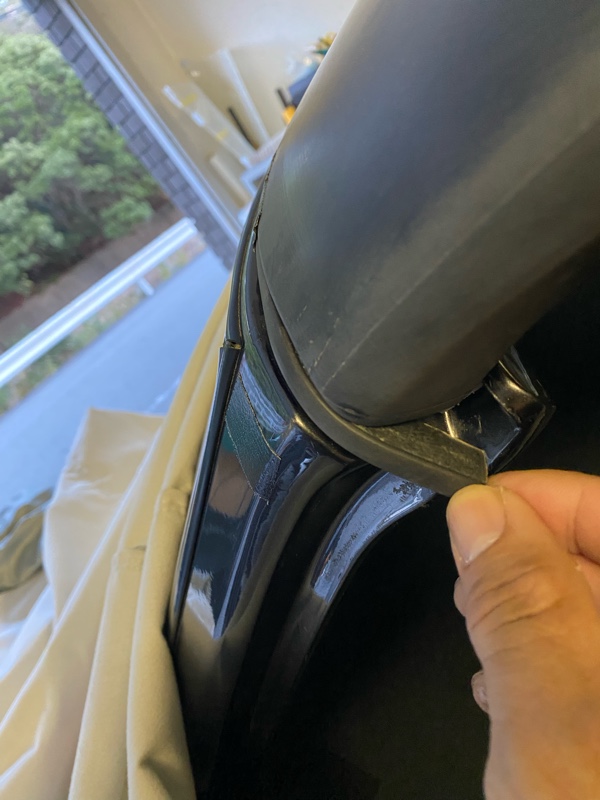

😄本来なら付属部品と組み合わして取り付けするのですが付属なしでゴムモールをどのように付けるかのお試し！


ぐーっと曲げて〜


きゅっと留める？
内側切るかな？思案中〜😙💦

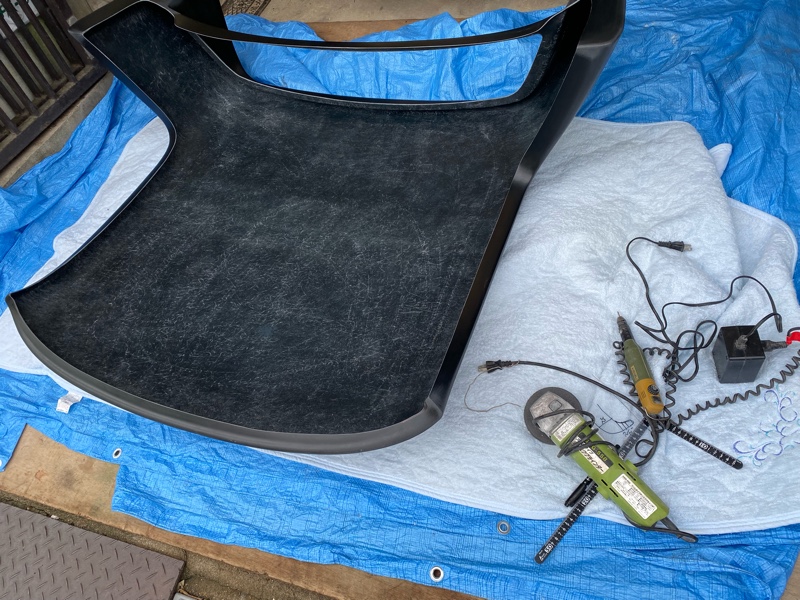

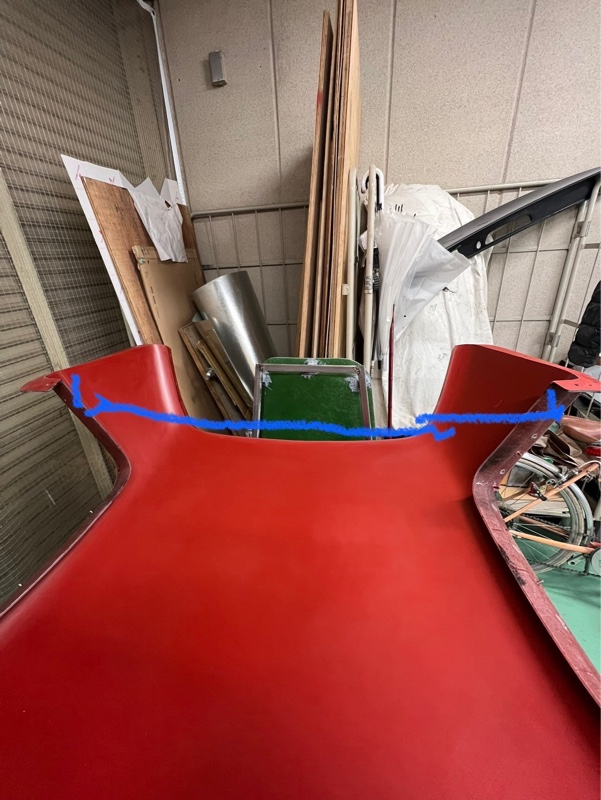

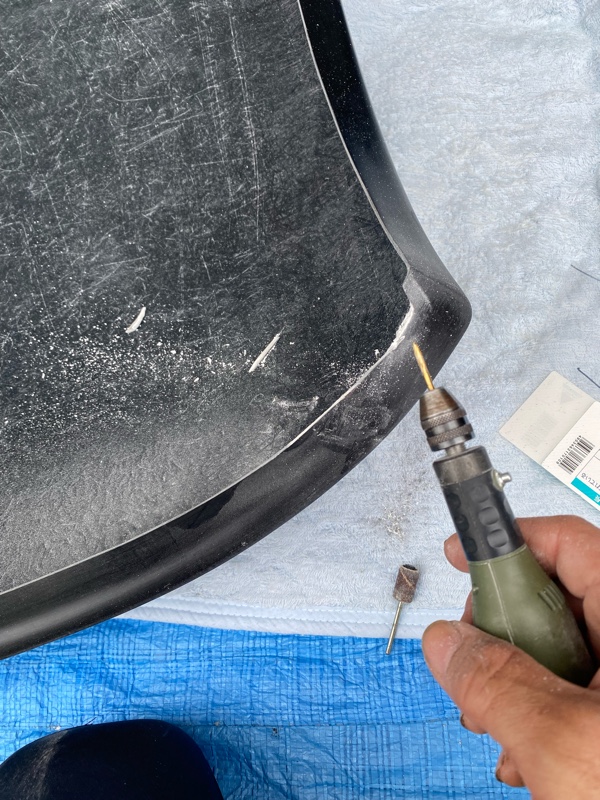

屋根も少し加工〜

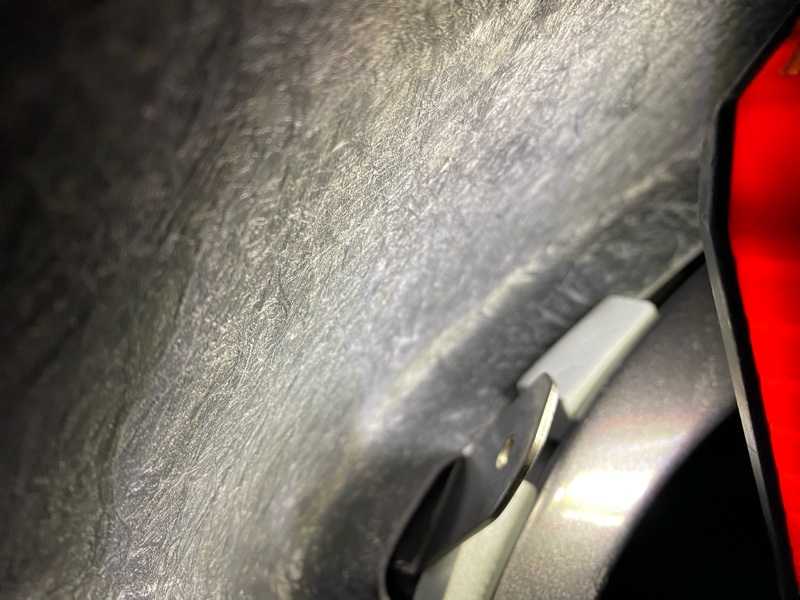

ステー取り付けするためのクリアランス調整！







ステー当たるので少し加工！
実際はゴムモールが付くので必要無いかも？




屋根の型です！

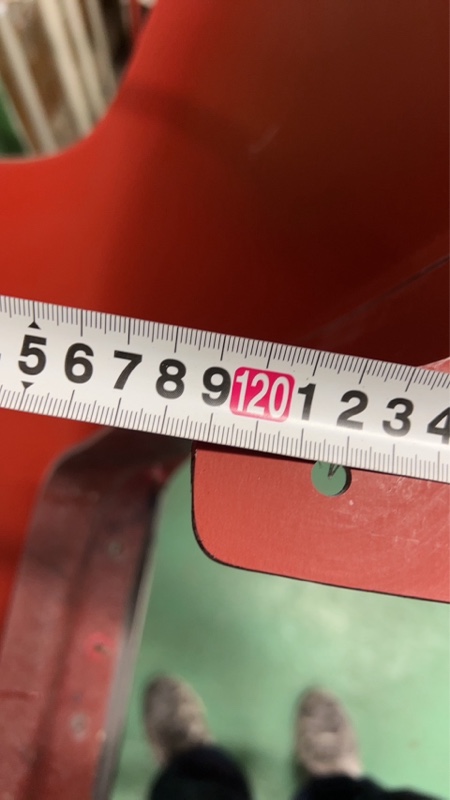

寸法が合ってるかの確認で制作依頼した所へ型の寸法を測ってもらいました😄






製品型とお借りした製品の寸法ほぼ合ってました〜
ちなみに作ってもらった製品も測り合ってたので
量産依頼しました〜
これから楽しみ🤭👍

こんばんは♪

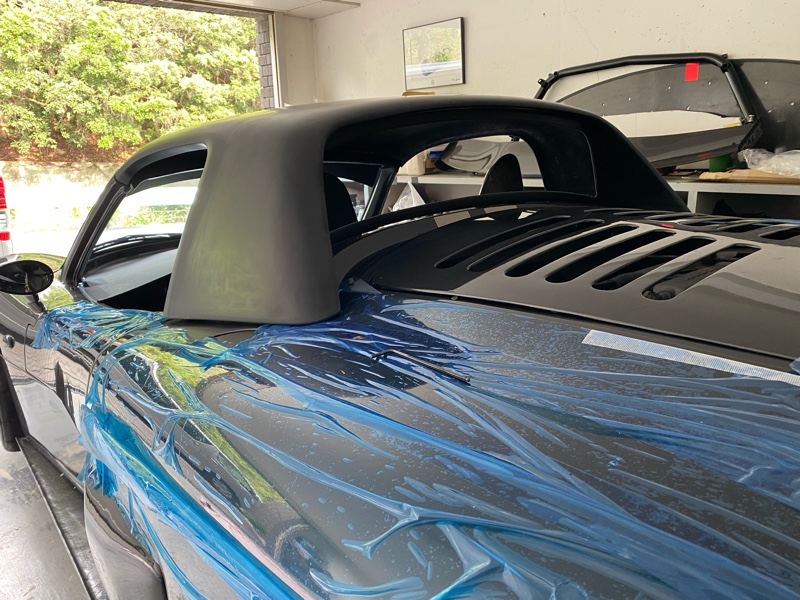

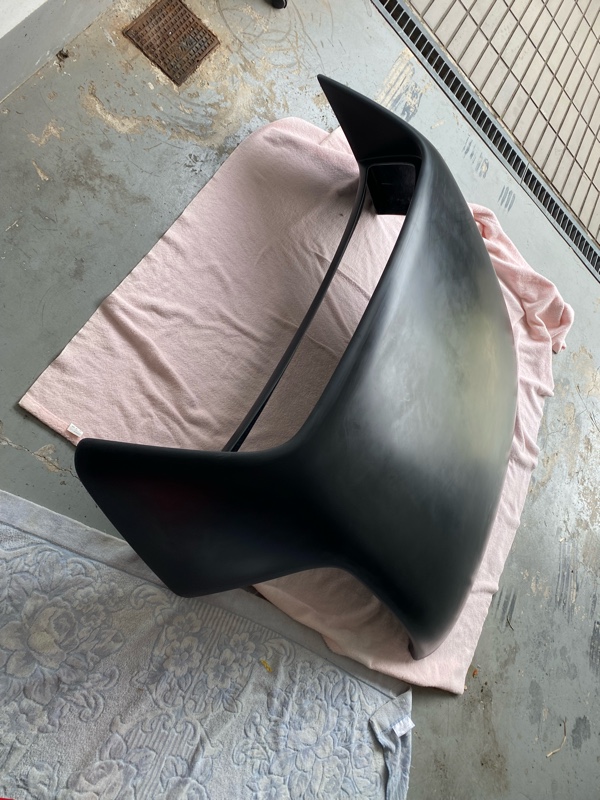

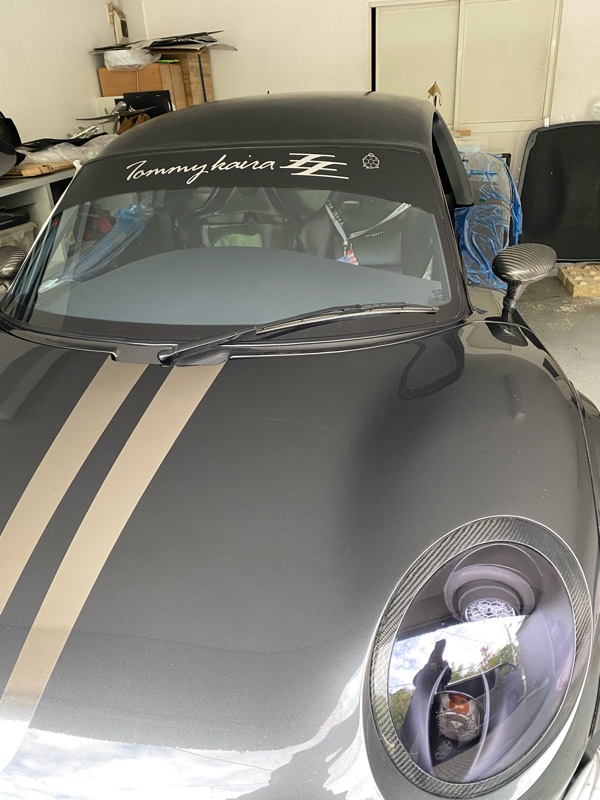

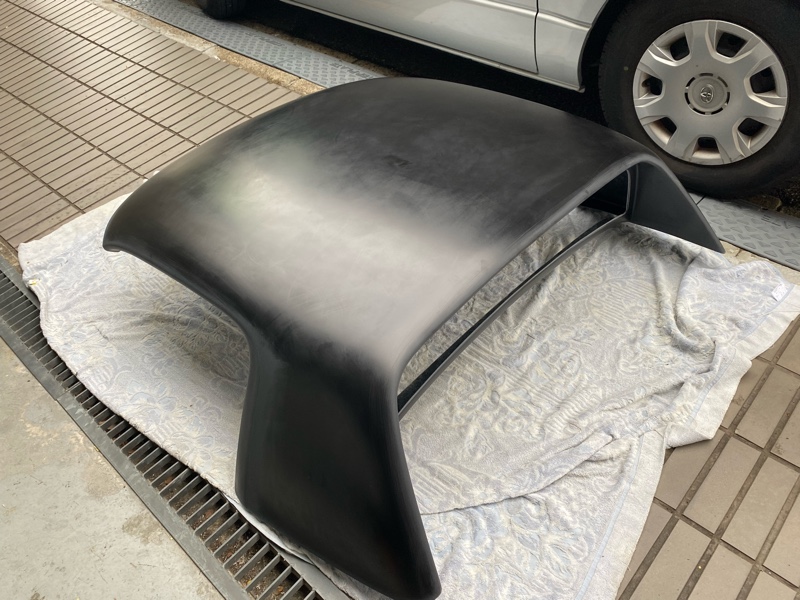

トミーカイラZZの屋根が完成し仮置き！

実に長かったぁ〜😆💦
仮置きした感じは違和感なくあとボディーに取り付けする部品の加工と屋根もステー取り付けの為の逃し加工が必要！
コレが全部終わり仮組が出来れば型へケガキ入れて製品を作っていきます！
何個作ろうか？🤔

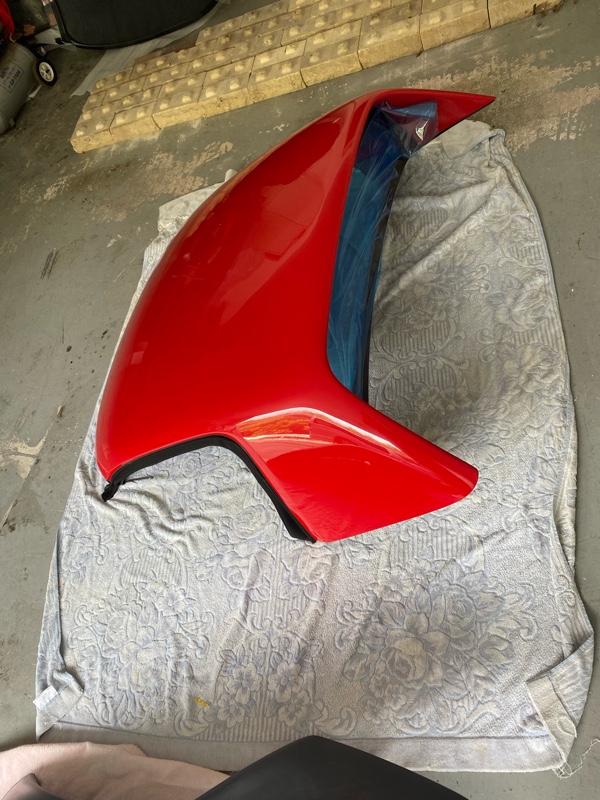

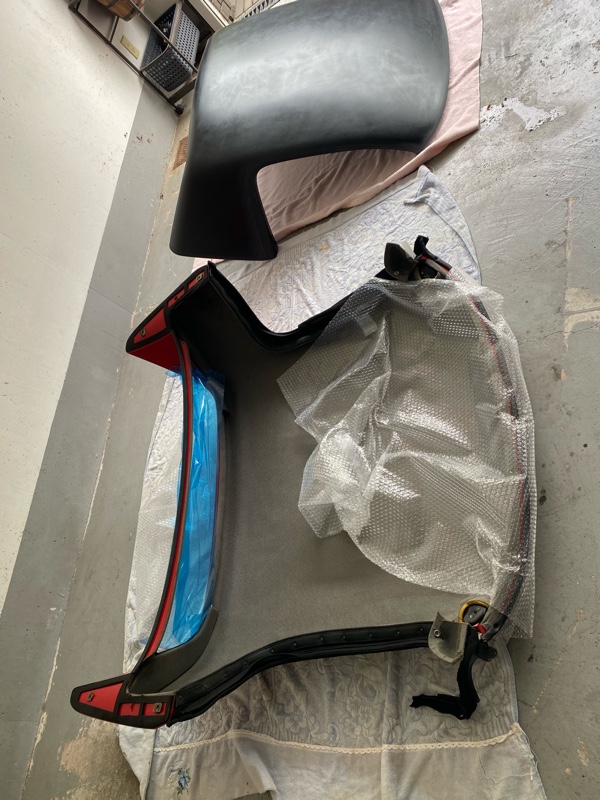

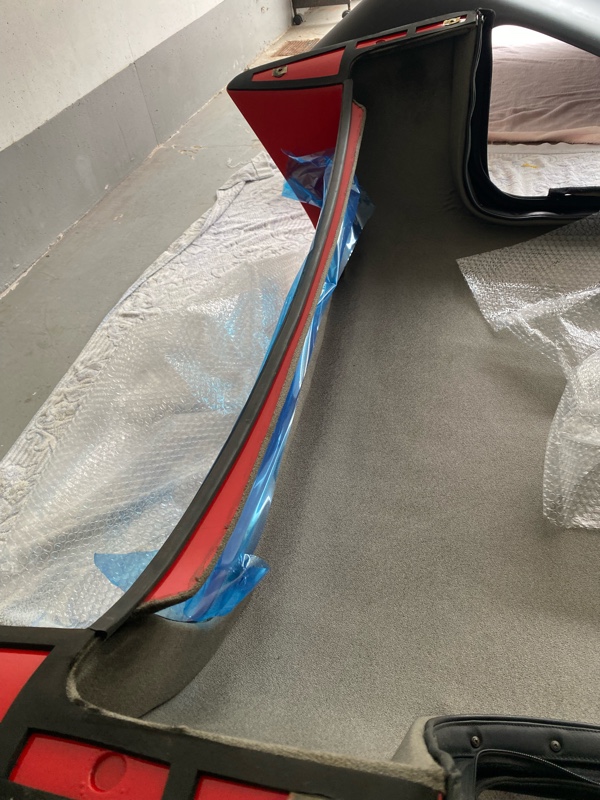

屋根が完成しましたがいろいろなパーツが必要で岡山のZZオーナー様から大切な屋根をお借りして来ました〜
キズ無くてピカピカなので触るの神経いる🥹💦

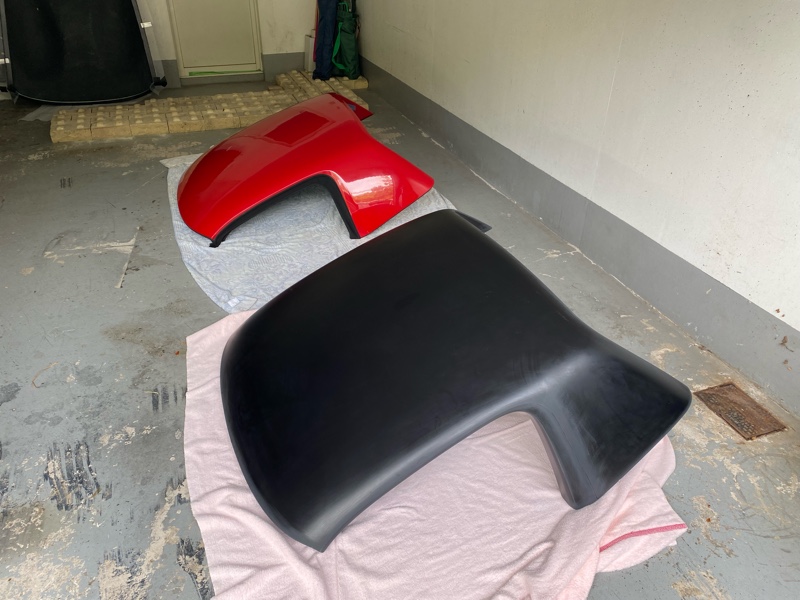

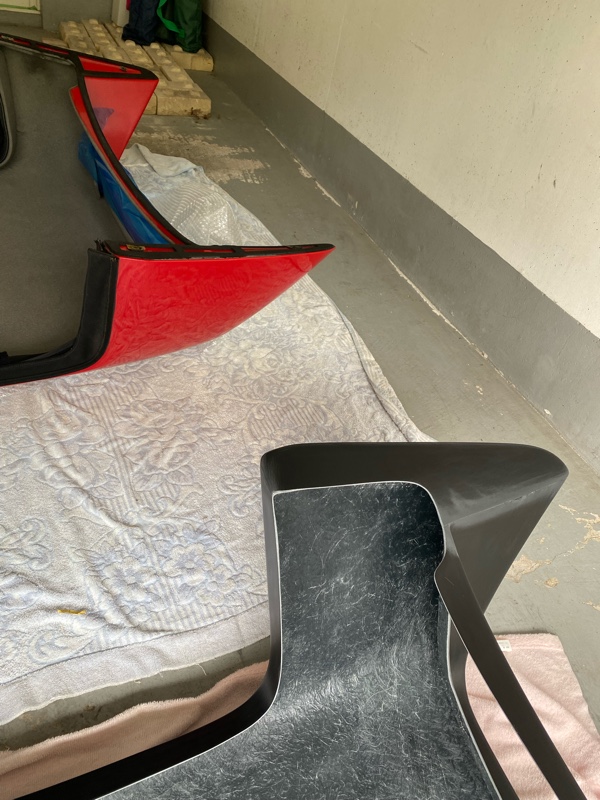

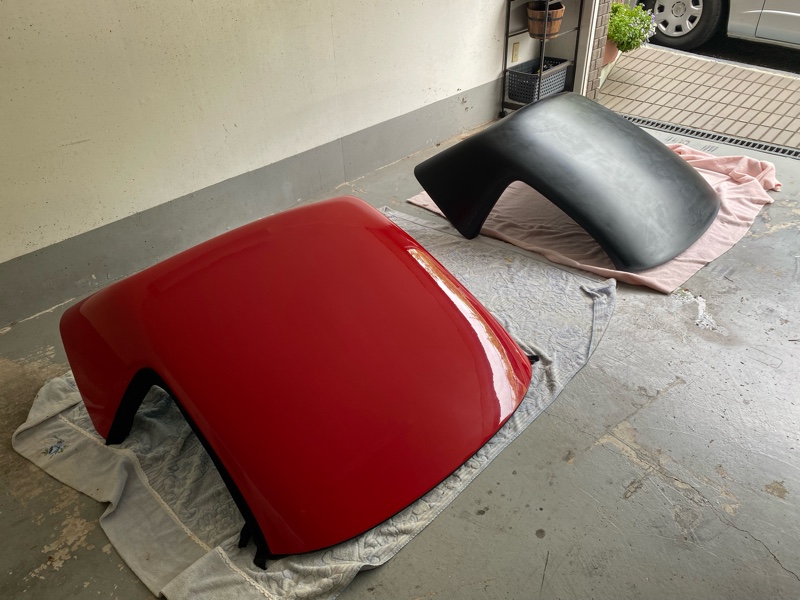

見比べてもあまり分かりません？😂😅🤣
組み付けないとね〜😙






















ゴム類はアクリル板でトレースしたので複製作って確認しないとね🤔

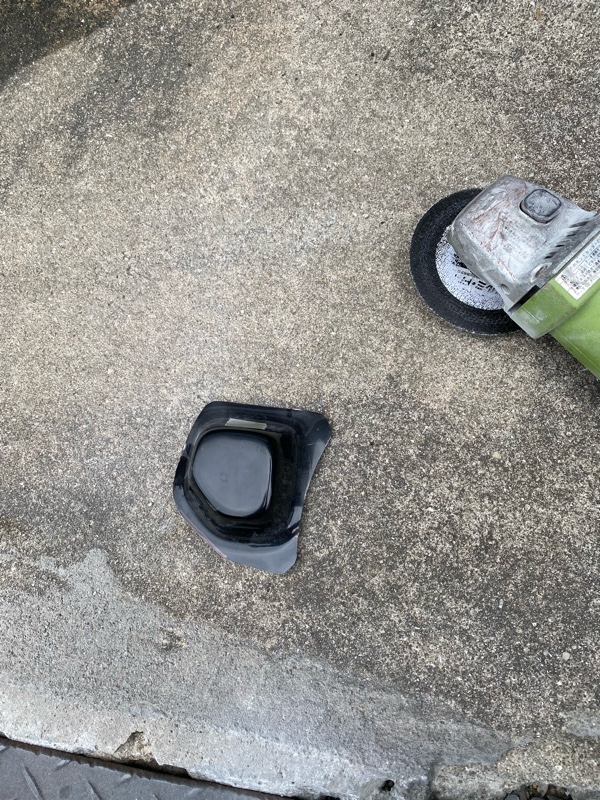

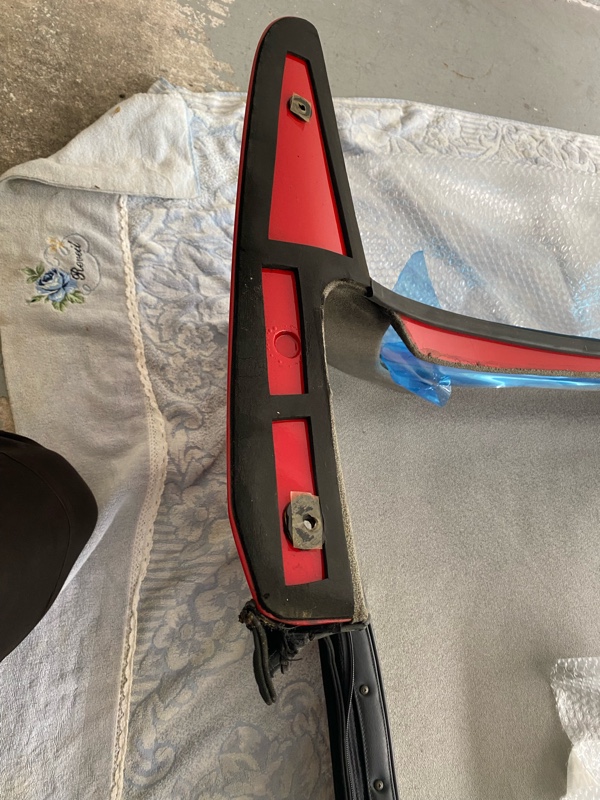

屋根の前を止める凸部品です！


この部品も製品作ってるので削り位置合わせ！
まだまだ進みません😅
一応屋根をνZZに置いただけですがこれから仮組までいろいろ切った貼ったします！



おまけ

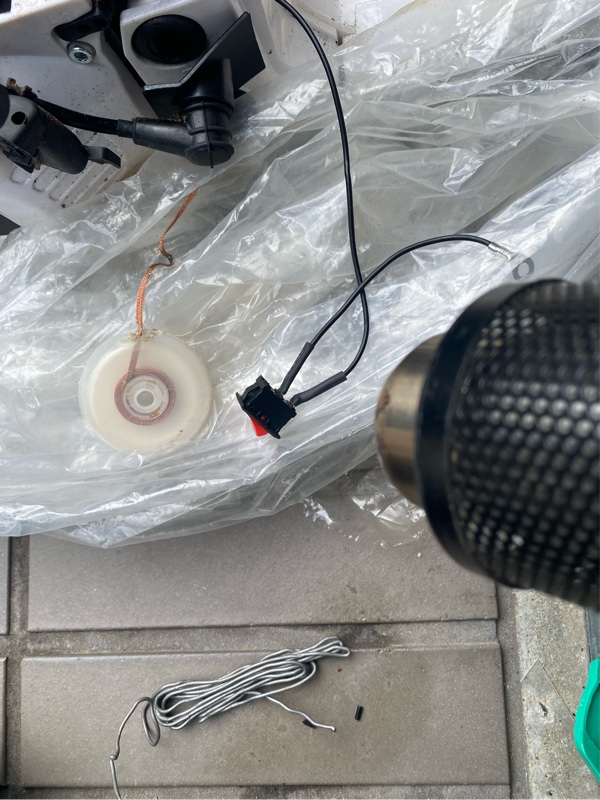

仕事で使うチェーンソーのエンジンかからず😥

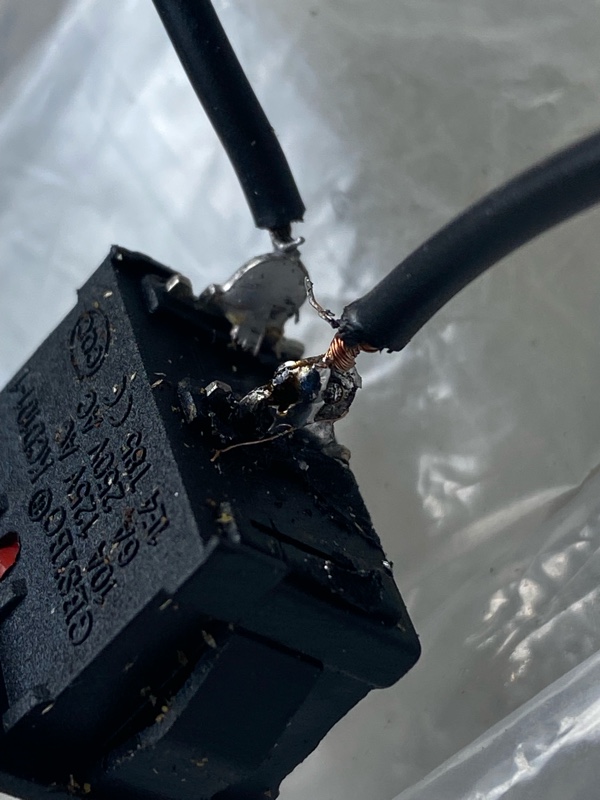

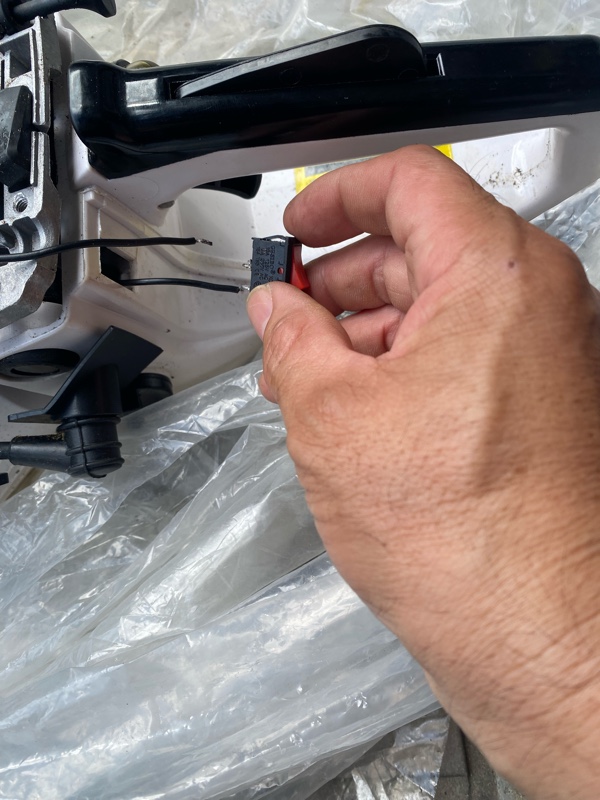

プラグの火が飛んで無かったのでスイッチ確認すると配線外れてた！😰💦海外クオリティ😆




こんなところはスイッチ穴に配線通し巻いてハンダで固定するのが大切！
何もしないから振動などで外れる？😥


コレでバッチリ👌
エンジン始動もすんなり〜🤭👍

こんばんは♪

久しぶりの投稿〜😙💦

屋根を型取りに出して数年😰💦

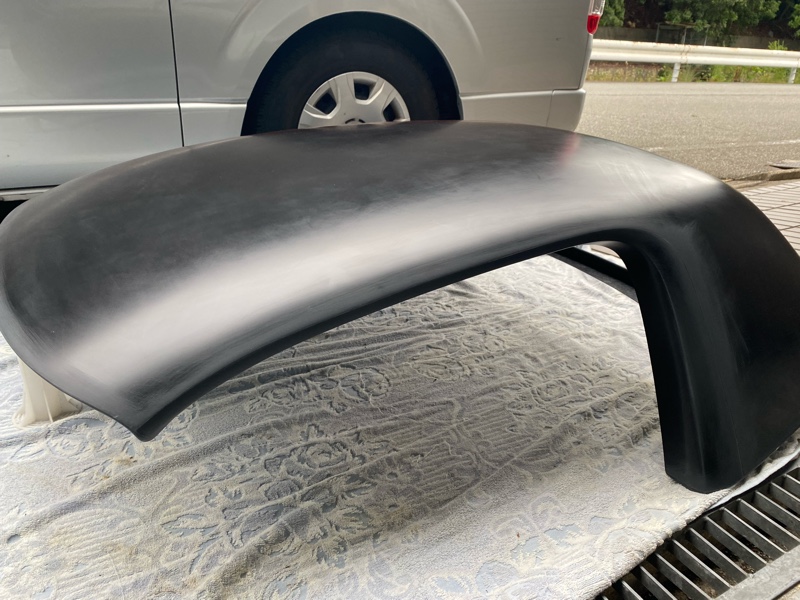

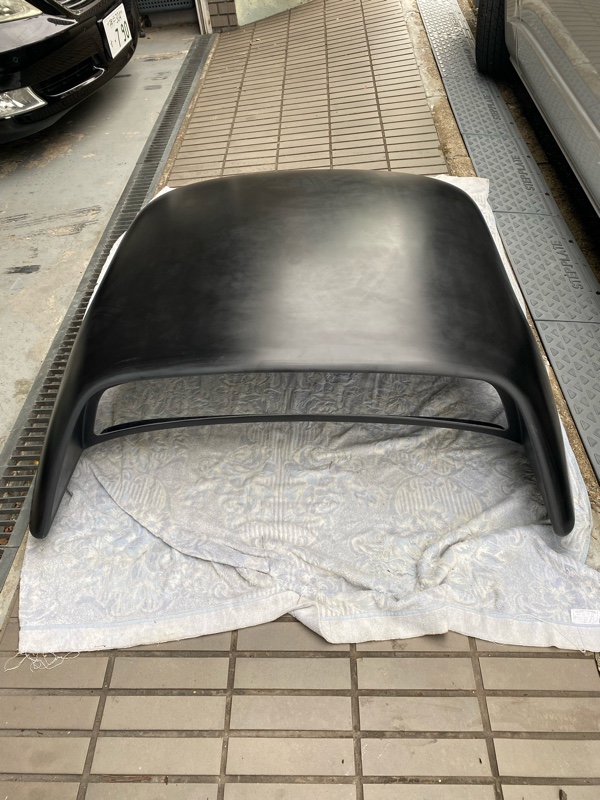

ようやく製品が出来上がって来ました〜😲👍

まだいろいろ製品の確認と取り付けする部品の位置や穴あけなど1号としての諸々をこれからします！



一発目なのでいろいろ気になるところありますが早く仮置きして確認急ぎます！

そこから型へ穴位置などケガキしたりしないといけませんので急ぎたいが仕事忙しくバタバタしてる時に触りたくない🤣😂😅😆


一応　問題なく取り付け出来れば製品を作っていきます♪😁👍
みんなに届けれるクオリティなのか？しっかり確認します😲👌

こんばんは〜

今日は雨が降り☔️こっちの作業〜🤭💦

ようやく少しやる気出たので少し進めました😆

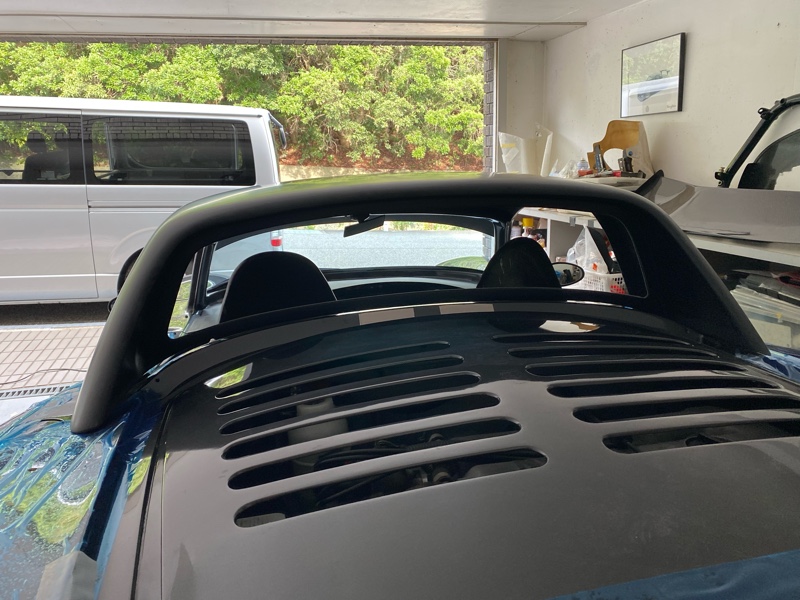

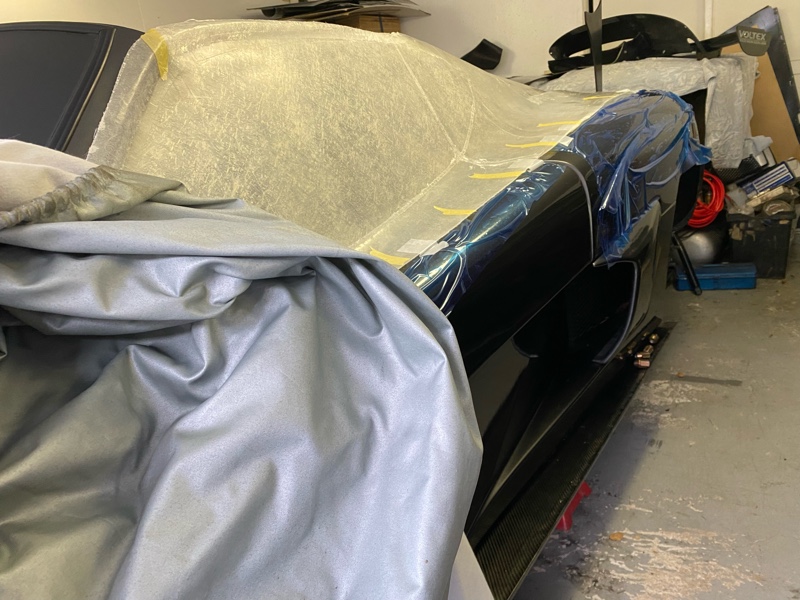

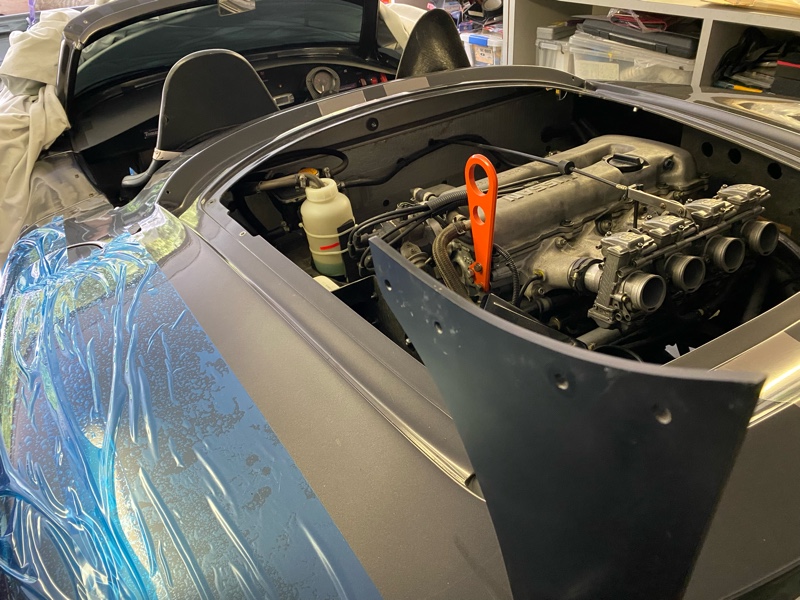

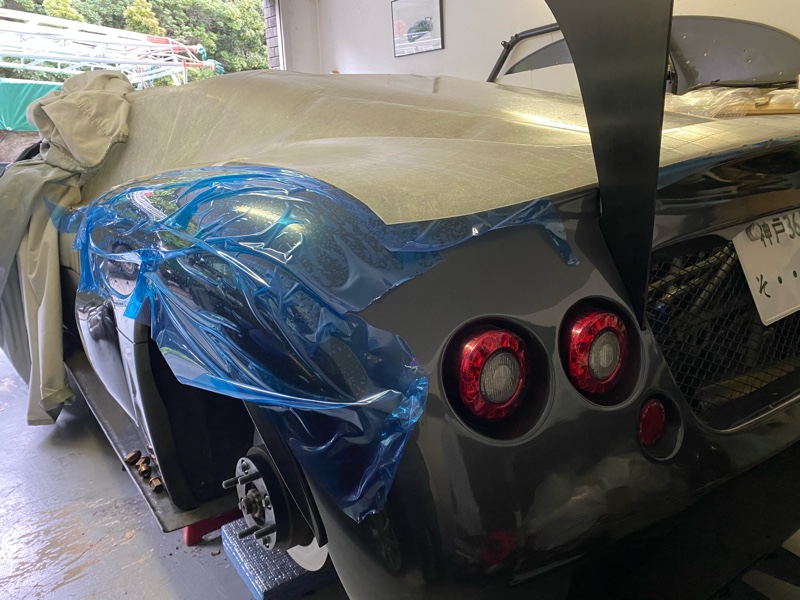

ロールバ〜外して作ったボディを被せただけ〜
終わり😂😅🤣

さて〜このまま作業進めて良いのか？悪いのか？もう少〜し悩みます😆💦
