プリウスにドアミラー格納ユニットを装着しました。
ドアミラーが自動で格納されないのは不便で仕方なく、今更ながら装着しましたので備忘録として残します。

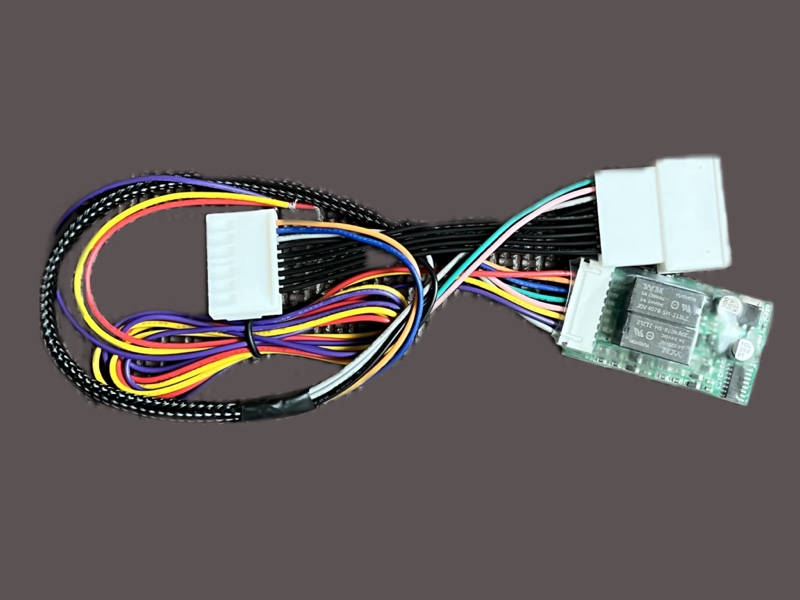

製品名：ドアミラー自動開閉キット（TOYOTA汎用）
メーカー：アズーリプロデュース

ミラーコントロール部とカプラーオンで接続可能ですが、3本の配線を別途結線する必要があります。ポン付けでは無いです。

＜結線＞
必要な個別結線は以下となります。
赤：常時電源(12V)
紫：①アンロック信号
　　②ACC信号
黄：ロック信号

＜動作＞
紫線の結線方法を変えることで、動作の選択が可能です。
① アンロックと同時に展開
手動格納ボタンで閉じた場合も、アンロックで展開されてしまいます。
②ACCオンで展開
カプラーの灰色の線に結線することで、ACCオンで展開され、手動格納ボタンも機能します。

→手動格納ボタンの機能を殺したく無いので②で取り付けます。

＜取付＞
汎用キットの為、取り付けの詳細説明書は付属されておりません。先人の方々の同様製品の取り付け方法を参考に該当のカプラーとケーブルを確認
該当のケーブルとエレクトロタップで結線するのには、抵抗がありましたので接続先のに端子の隙間に結線出来るようにユニット側のケーブルを加工しました。
・赤、黄線には、amonカプラー用端子セット（110型）(3353)を加工
・紫線は、amonカプラー用端子セット(3352）を加工

これで車両側のケーブルにキズ付けることなく結線可能です。

異音防止の為にカプラーにスポンジテープを巻きます。
赤、黄線を3φのコルゲートチューブで保護

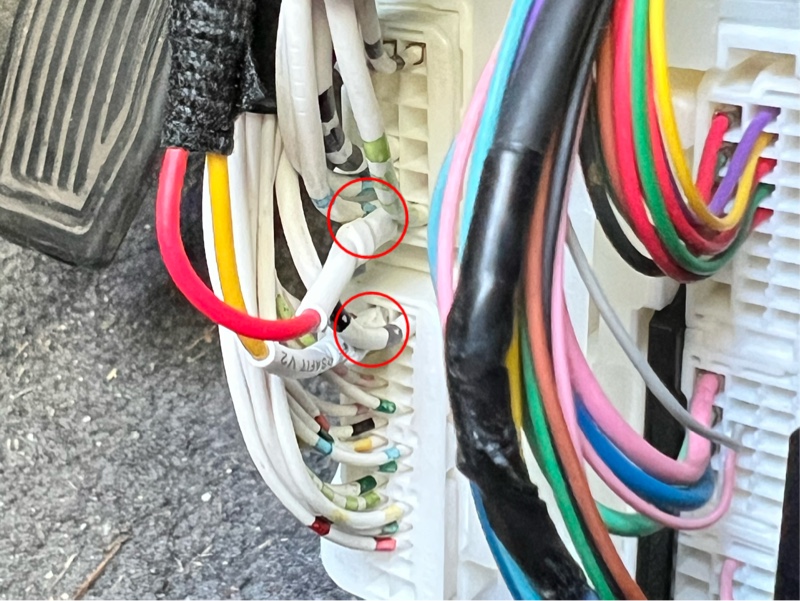

これらの加工した端子を該当のカプラーに結線します。




分り辛い写真で申し訳ないです。🙇‍♂️
それぞれの配線は、
運転席側のキックパネル内の26Pカプラー(LJ2)
・ロック信号は、1番ピン
・アンロック信号は、15番ピン
運転席側のキックパネル内の12Pカプラー(LJ1)
・常時電源は、6番ピン

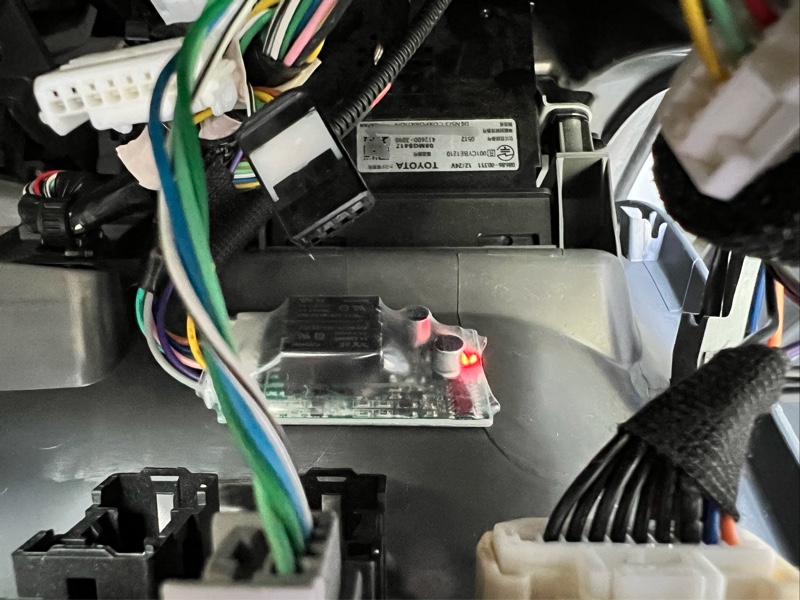

ユニットは、ミラースイッチの裏の隙間に両面テープで設置しました。

みんカラ20周年おめでとう御座います♪

アカウントを作成してからかなり経過しておりますが、10GS代替を期に投稿を開始しました。なので、みんカラの投稿歴としては4年位になります。
カスタマイズは、自分でできる範囲で楽しんでおります。それよりも皆様のカスタマイズを拝見するのを楽しみにこれからも続けさせて頂きます。




https://minkara.carview.co.jp/event/2024/20th

本来は、整備手帳に記載する事ですが、サブカーでのことのためこちらに投稿させて頂きました。

先日（2/16）、出先でサブカー（プリウス）のバッテリーが上がってしまったため、JAF殿にお世話になり無事に帰宅！

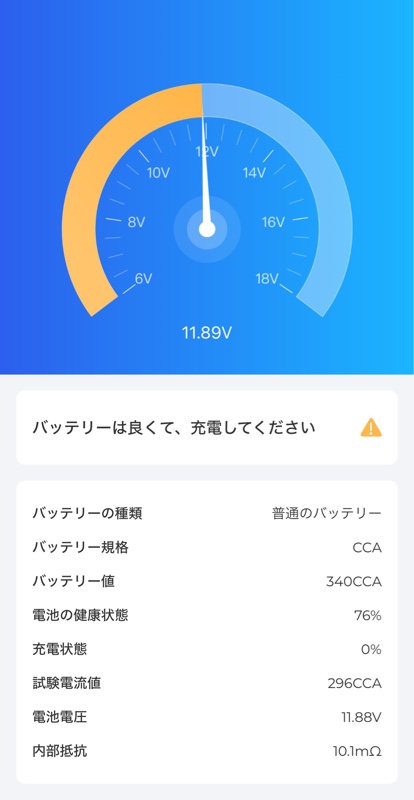

帰宅後バッテリーチェックしましたがGSとあまり変わらない状態でしたが、交換することにしました。
全くの想定外・・・こっちかぁ😵



プリウスのバッテリーは、S34B20Rもしくは、HDDナビ等を搭載した車両はS46B24Rです。

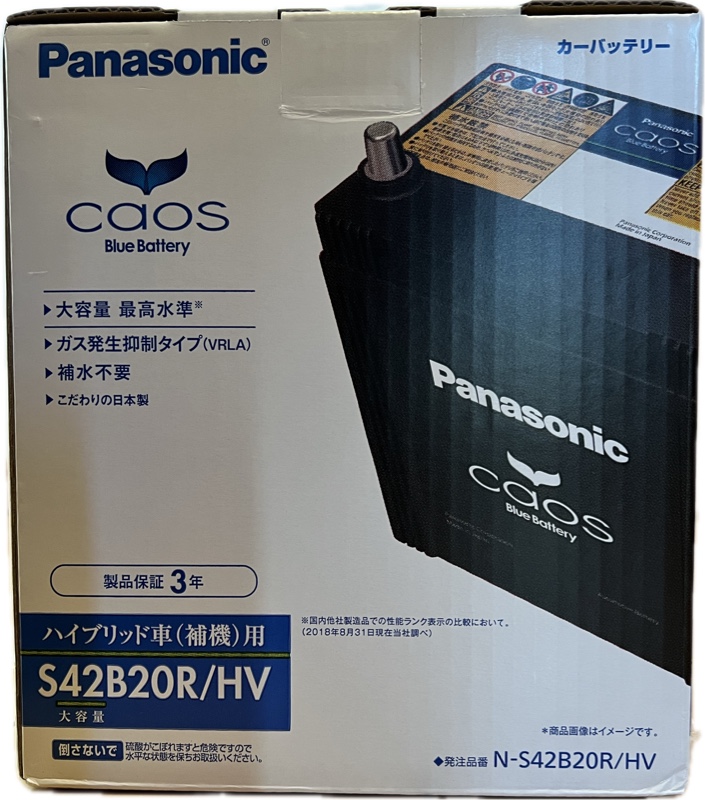

Panasonicでは、S34B20Rは廃盤となり後継としてS42B20Rとのこと、現行と同じこちらを準備しました。（ネットでポッチっと翌日には到着）

2024/1/11製でした


【交換方法】
①メモリー保護のためメモリーキーパーを接続
カーメイトSA203に手持ちのUSBバッテリーを接続し車両のハンドル下のODBⅡコネクタに接続



赤いLEDが2つ点灯すれば準備完了です。

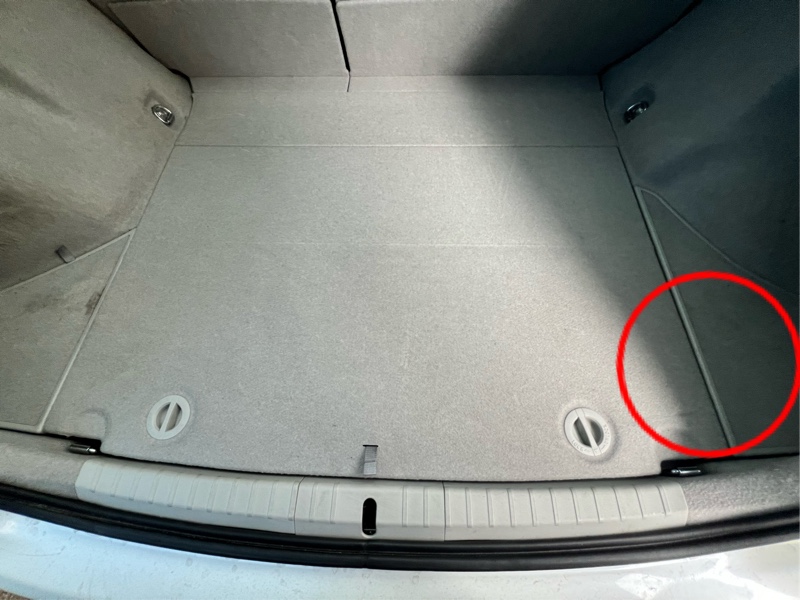

②補機バッテリーは、ラッゲッジルーム右端のフロアボードの下に格納されていますので、フロアボード類を取り外します。


こちらのパネルは赤丸を摘むことで取り外せます。


③固定ステーを取り外し、ターミナルをマイナス→プラスの順で取り外します。（10mmナット）
また、左側の排気ホースも抜きます。



バッテリーを取り外した時のメモリーキーパーの状態（USBバッテリーから供給状態）です。

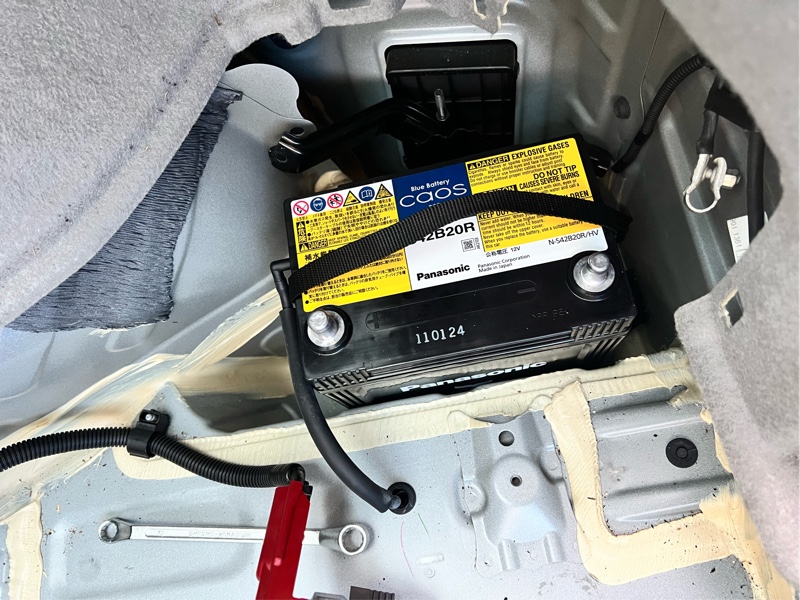

④新しいバッテリーを逆の手順で搭載します。

⑤メモリーキーパーのランプ状態①（バッテリーからの供給）を確認してODBⅡコネクタよりメモリーキーパーを取り外します。

⑥車両のPowerをONにしてエラー等のないことを確認します。

ここで、事件です。

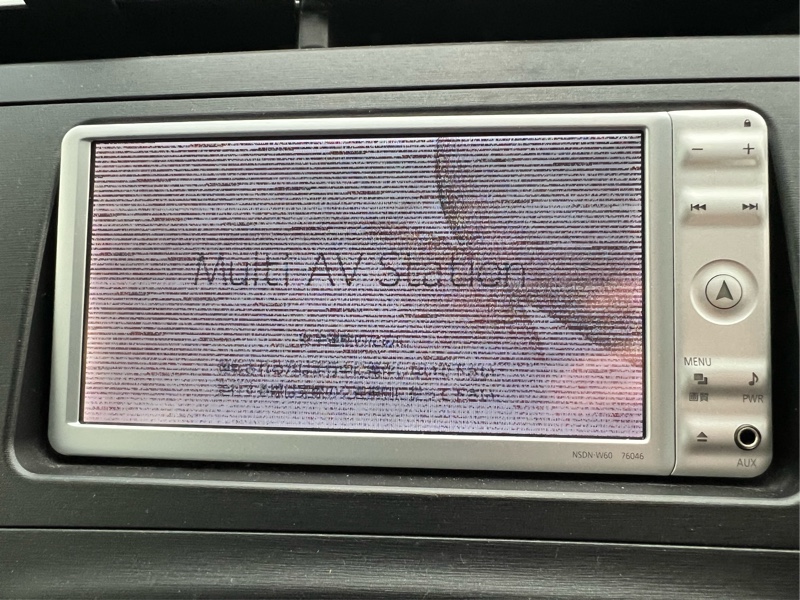

ナビが砂嵐状態で・・・再起動を繰り返します。どうやらご臨終です😭


Panasonicのナビでは、マイナス端子を外すと発生することがある様です。
メモリーキーパーを接続して対応していたのに・・・
どの様に対応すれば良かったのか？

ナビは、メーカー持ち込み修理が必要との事で修理はそれなりの費用が発生するとの事、中古でも探すかなぁ
