gasukeの愛車 [三菱 ジープ]

整備手帳

作業日:2011年9月24日

ジープのクラッチ交換レンチ

他の整備手帳を見る 他の整備手帳を見る

目的 修理・故障・メンテナンス
作業 DIY
難易度

中級

作業時間 12時間以内
1
まずは、車内のフロアカバーを外しますが、やたらネジが多いですあせあせ(飛び散る汗)

カバーもまるで知恵の輪状態で、外すのにも一苦労しました。
2
リジットラックにて車体を上げて、ミッションAssyを引きずり出せるスペースを確保します冷や汗
3
もうミッション降りそうですが、この間に前後のぺラシャ外しや各ハーネス、ベルハウジングのネジ外し等、結構な時間が掛かっております冷や汗
4
特に難儀したのがトランスファーレバーの固定ピンを外す所で、グリスニップルが付いてるにも関わらず、油ッ気ゼロげっそり

しっかりと錆び付いておりました。ふらふら

ここのピンを外すだけでも一時間位掛かったかなぁ冷や汗
5

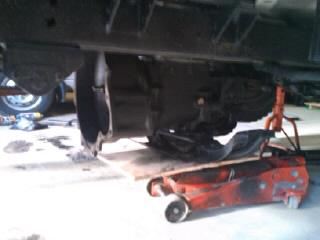

後は、干渉に気を付けながらゆっくりとミッションを下げていきますわーい(嬉しい顔)
6
ケースの中は、摩耗したクラッチダストでエライ事になっておりましたふらふら

レリーズのグリスも粘り気が無くなっており、クラッチのフィーリングを悪化させてたと確認出来ましたひらめき

勿論、パーツクリーナーで洗浄してレリーズグリスを塗り搭載準備完了!
7
摩耗したクラッチディスクですげっそり

ジャダーを吸収するダンパースプリングもガタガタしており、フェーシング面はリベットまで後僅かと言うトコまで摩耗しております。
8
カバーもご覧の通り焼けております。

研磨すれば、まだ使用出来そうですが折角なんで新品交換でするんるん

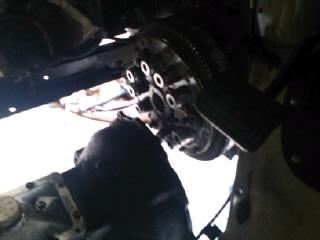

フライホイールも外してクランクオイルシールを交換し、ミッションインプットシャフトの刺さるパイロットベアリングも新品交換です。

後は、規定トルクでネジを固定し元に戻して行き作業完了です。

イイね!0件




関連整備ピックアップ

ドライブから帰ってくると

難易度:

ハブボルト交換

難易度:

R5冬ワイパーブレード交換

難易度:

冬になる前にグリスアップの巻

難易度:

ドレインボルト危機一髪😰

難易度:

水が漏れよるんですよ

難易度:

関連リンク

この記事へのコメント

2011年9月24日 23:23
整備性は良さそうですが、全てがゴツクて重そう!!!
コメントへの返答
2011年9月25日 8:54
ジムニーと比べてしまいますが、JEEPのはゴツくて重いですね(^_^;)

筋力トレーニングになりますよ(笑)
2012年3月31日 19:31
はじめましてm(_ _)m

私も昔やりました。

J-59ですけども。

こんな感じでした。

http://jp-jeeper.com/21_Jeep-DATA/ijikuri/030202/index.html

トランスファーレバーははずす必要ありました?
コメントへの返答
2012年3月31日 21:01
コメありがとうございます!ウッシッシ

ジムニーと比べると、各部分が重くて大変でしたが無事に終える事が出来ました。冷や汗

トランスファーレバーは、構造上外す必要は有りませんが、私が作業した時は車体と地面のクリアランスが余り無く、やむを得ず外す運びとなったのです…ふらふら
2012年4月1日 22:26
>私が作業した時は車体と地面のクリアランスが余り無く、やむを得ず外す運びとなったのです…


なるほど!そうでしたか。

私の場合は、2柱リフトを使用していたので、はずす必要がなかったのです。

当時は自宅にガレージすらなく、砂利引きの駐車場を借りていたので、車両整備は行きつけのショップで行っていました。

何年か通っているうちに、「自分でやってみる?そうすれば工賃はかからないし、所場代取ろうなんて言わないよ(笑)」と言ってもらったおかげで、それから20年以上、全部自分でやるようになりました。

でも、Jeep以外はいじったことがないので、他の車はほとんどいじれません(^_^;)


これからもよろしくお願いしま~す(^^)/
コメントへの返答
2012年4月1日 23:10
部品代+工賃ですと結構な負担になりますもんねぇ冷や汗

ジムニーは色々とやって来ましたが、ジープは購入して浅いので勉強中でするんるん

作業も結構、行き当たりバッタリなトコがあったりするのが今後の課題ですねぇ(笑)

自分でイジれて、調子の見れるジープ!
とっても好きですウッシッシ

こちらこそ、ご教授お願いしますねわーい(嬉しい顔)
