2013年10月26日 イイね!

クラッチO/H その2

クラッチO/H その2前回から引き続き、クラッチのオーバーホールです。

各部のバラシと、ミッションの分離まで完了。
レリーズベアリングを抜いて、クラッチフォークを外します。
クラッチカバーを留めてるボルトを緩めて、カバーとディスクも取り外す。
もうこの段階で、カバーの中からスプリングの破片が落ちてきて、やっぱりな・・・という感じでしたが(^^;)

では、問題となるところを見ていきましょう。

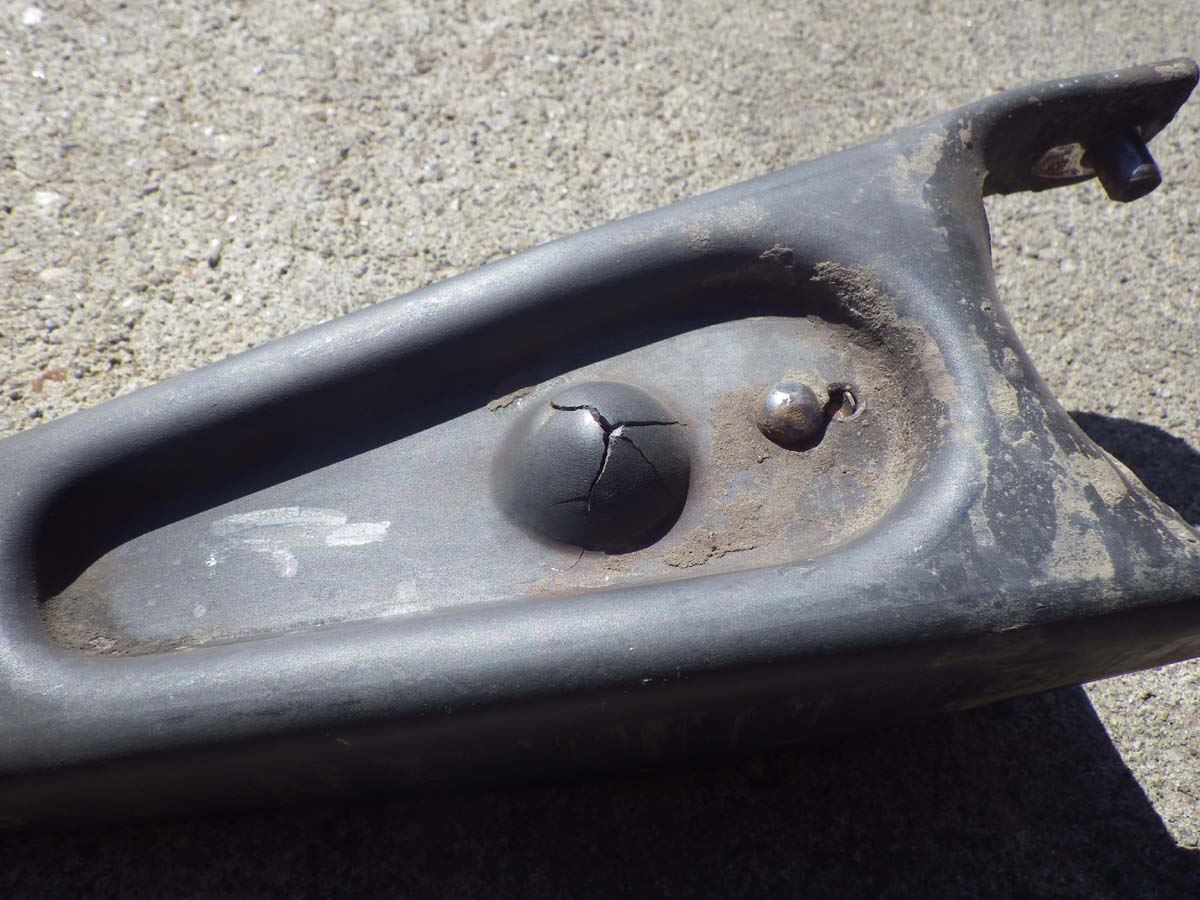

まずは、クラッチフォーク。
ピボットのとこに亀裂が入ってて突き抜け寸前。。。

ベルハウジングの中で異音が出てたのは、たぶんこれが原因ですねー。

わりと定番のトラブルでもあるので、今回は裏側に当て板がしてある強化品のフォークを組付けます。


お次は、レリーズベアリング。
回転させるとシャカシャカと鳴ってるし、フォークの受け面もだいぶ磨耗してました。


続いて、クラッチカバー。
ダイヤフラムスプリングが変形してしまってます。。。


クラッチが滑ってたのは、ここが原因かな。
これも同様の事例は聞いたことがあるものです。

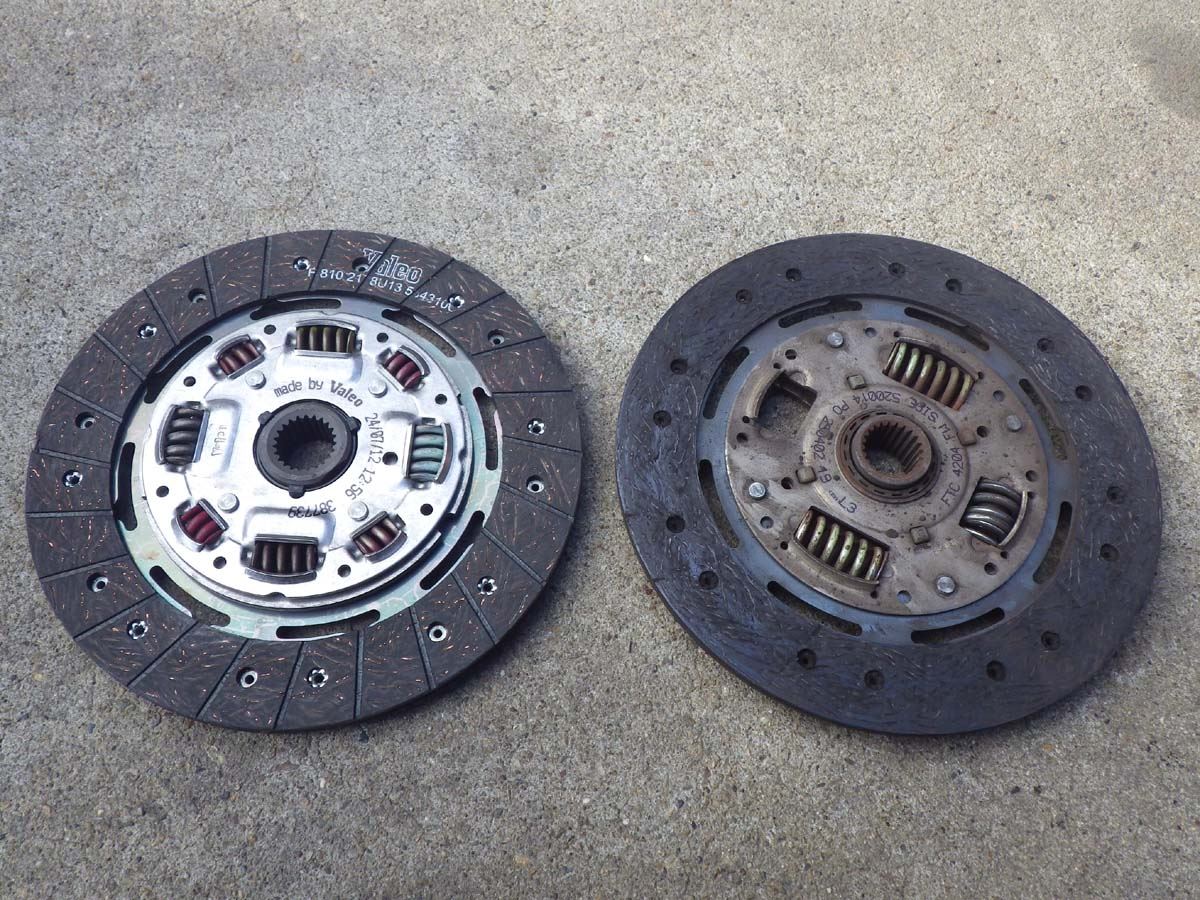

そして、クラッチディスク。
ダンパースプリングが破損してました。。。

雑なクラッチワークで、ガツンと繋ぐことが多いのが原因と思われます・・・(反省)
クラッチが切れにくくなってたのは、このスプリングの破片がカバーとの間に挟まってたんでしょうね。

元々はスプリングが4個のタイプがついてましたが、今回はスプリング8個のディスクを組みます。
これで少しは強化されるかな?

ちなみに、クラッチのライニング自体はまだ半分以上は残量がある感じでした。

とゆうわけで、フルコースのトラブルが重なってましたが、いいタイミングでのO/Hになったと思います。
このまま乗り続けてたらどこかで不動車になってたでしょうから、トラブルの前兆を感じ取るのは大事ですね~(^^;)

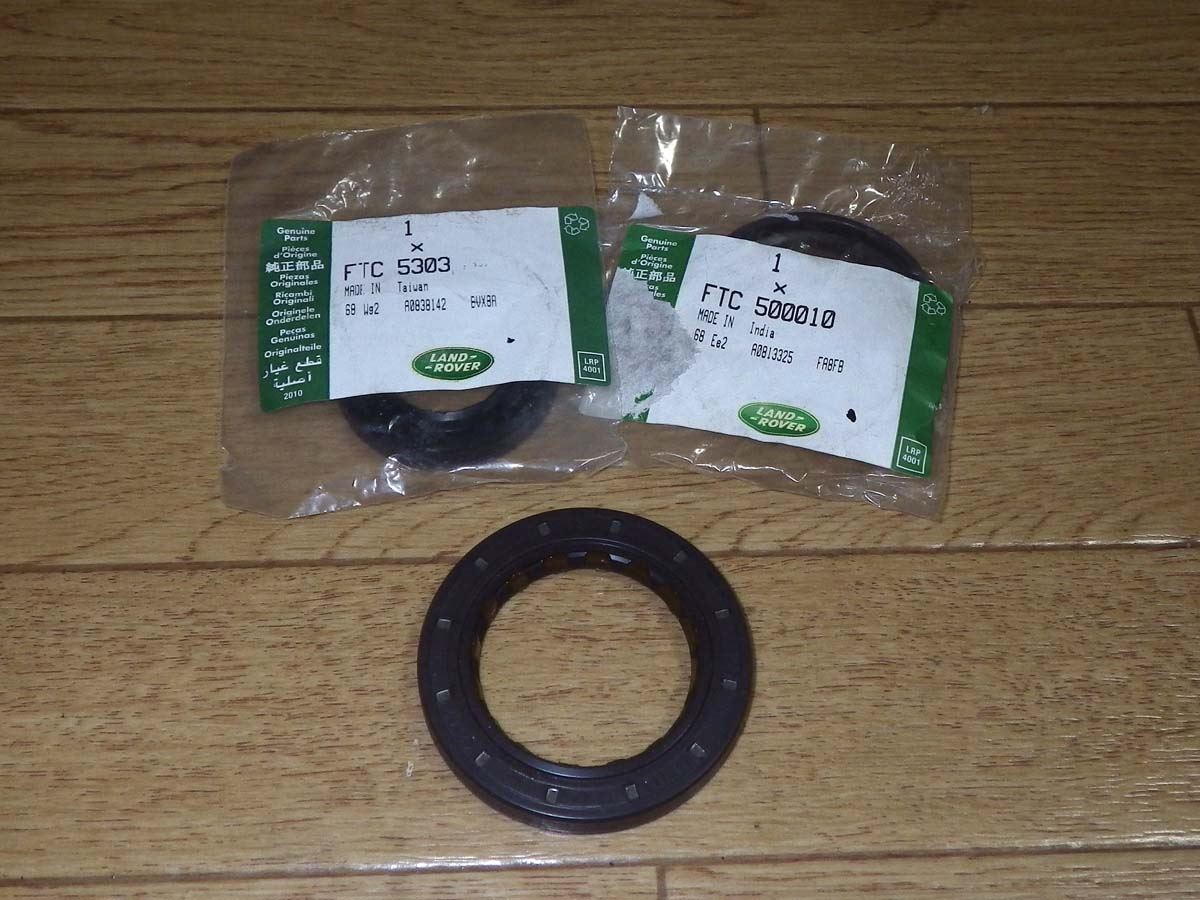

各部のシール類やブッシュも、この機会にできれば交換しておきたいところ。
トランスファーのほうは今回はバラさなかったので無理でしたが。


フライホイールを外して、エンジン側を見た図。
クランクシャフトのリヤ側シールと、ミッションインプットシャフトのブッシュがあります。


では、復旧作業に入りましょう。

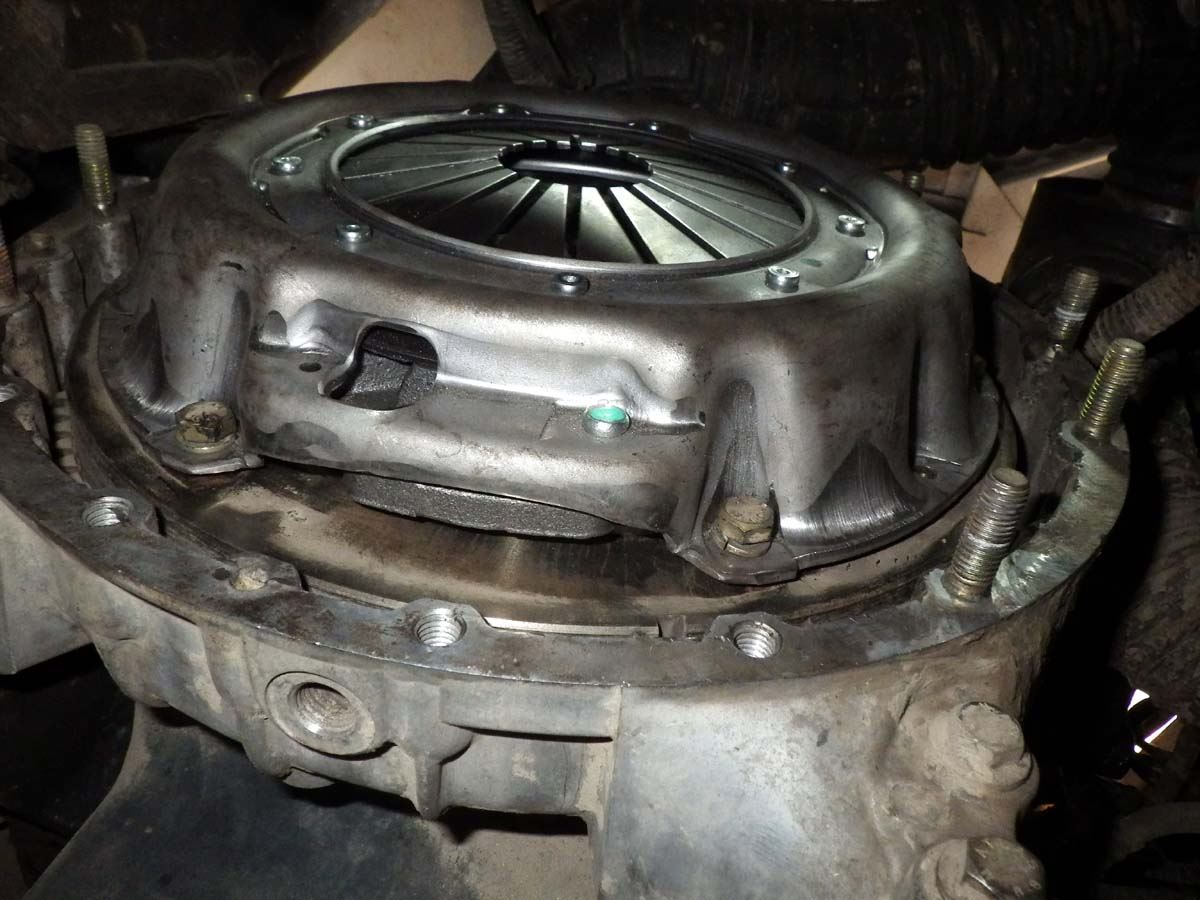

クラッチディスクとカバーを組み付け。

ここの芯出しがけっこう難しい・・・。
適当な径のパイプ材を使って、芯を合わせながらカバーのボルトを締めました。

フォーク周りとレリーズベアリングを組付け。

摺動部にはグリスをたっぷり塗っておきます。

ミッションマウントも、せっかくなので交換することに。


では準備が整ったところで、ミッションをドッキング。
エンジン側とミッション側の位置がピタッと決まればすんなり入るんでしょうけど、ここはかなり苦労しました。
ミッションを揺すりながら後ろから押し込んで、シャフトの芯を合わせつつマウントに乗せる。
数人がかりで何とか組付け完了しました。

あとはボルトを締めて、外したものを元通りに組み戻せば完了です。
ここまで、何だかんだでおおよそ10時間ぐらいかかったけど、なんとか1日で完了することができました~。

組み上がったところで早速、試運転へ。
まず感じたのは、クラッチペダルの踏み込みがかなりスムーズ。
クラッチカバーを変えたこともあるでしょうけど、フォーク周りをグリスアップしたことで余計な抵抗が無くなったような感覚です。
そしてクラッチの繋がり方も柔らかいタッチに。
もちろん高負荷でも滑るようなことはなくなりました。

今回の費用は、部品代諸々で3万円弱ぐらい。
為替レートがお得なときに輸入してたので、今だともうちょっと高いかも?
これであと10万キロは大丈夫かなぁ(^o^)

作業を手伝って頂いた皆さん、ありがとうございました!
Posted at 2013/10/26 06:56:56 | コメント(8) | トラックバック(0) | ディフェンダー | 日記
2013年10月19日 イイね!

クラッチO/H その1

クラッチO/H その1クラッチのオーバーホールを実施しました~。

クラッチが高回転&高負荷で滑り気味な症状が、実は1年以上前から出てたんですが、原因は大方予想がついていたので、すぐに症状が悪化することも無いだろうとしばらく放置。
そうこうしているうちに、クラッチペダルを踏むとベルハウジングの中からギシギシと異音が聞こえてくるようになった。 これはレバー周りが怪しそう?
ここ最近になって、クラッチが切れにくくなる状態も発症して、いよいよヤバイ感じになってきたので重い腰を上げてO/Hすることにしました(^^;)

走行距離は約132,000キロにて、初めてのクラッチO/Hになります。
ValeoのOEM品のクラッチキット、LR009366Gを入手。

クラッチディスク、カバー、レリーズベアリングがセットになってます。

クラッチフォークと、その関連ショートパーツ。

その他、各部シール類も必要に応じて用意しましょう。
詳細は後ほど整備手帳にでも載せておきます。

では、交換作業を。
今回は、ミッションとトランスファーを一体のまま後方でズラして、クラッチを交換する作戦でいくことにしました。
なお、作業内容はサービスマニュアルとは異なる手順が多々ありますので悪しからず。

まずは内装をバラして、センタートンネルのカバーを取り外し。
サイドブレーキレバーもカバー外すときに干渉するので外しておく。

これで上側からもミッションにアクセスできます。
前準備として、ここまでは事前にやっておきました。

そして作業当日、いつもお世話になってる工場に朝からお邪魔して、作業を始めます。
室内の右側から、トランスファーのリンク類、センターデフロックのセンサー、ブリーザーチューブを取り外し。


左側から、ハーネス類を取り外し。

リバースセンサーのコネクターや諸々のハーネスクリップなどを外す。
シフトレバー周辺も邪魔になるので外しておきます。

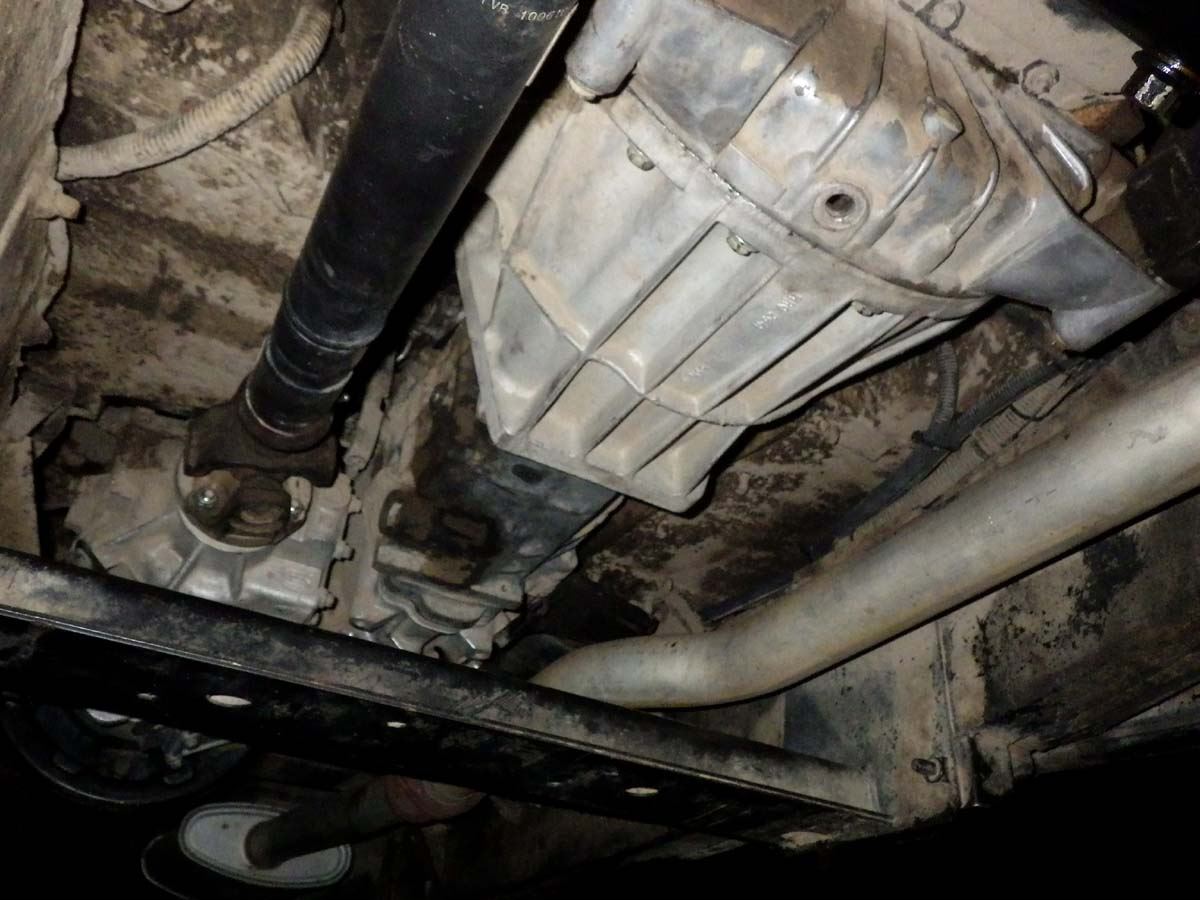

下に潜って、前プロペラシャフトを取り外し。


後プロペラシャフトと、センターブレーキ類を取り外し。

マフラーのハンガーも干渉しそうなことが一ヵ所あったので、ハンガーだけ外しました。
スピードセンサーと、アース端子がトランスファーの横あたりにあるので、それも取り外し。

レリーズシリンダーを抜きます。


あとは左右のミッションマウントと、ベルハウジングのボルトを緩めると、車体から分離できます。
ミッションジャッキをかけて、ミッション&トランスファーを下ろす。

かなりの重量物なので、作業は慎重に。

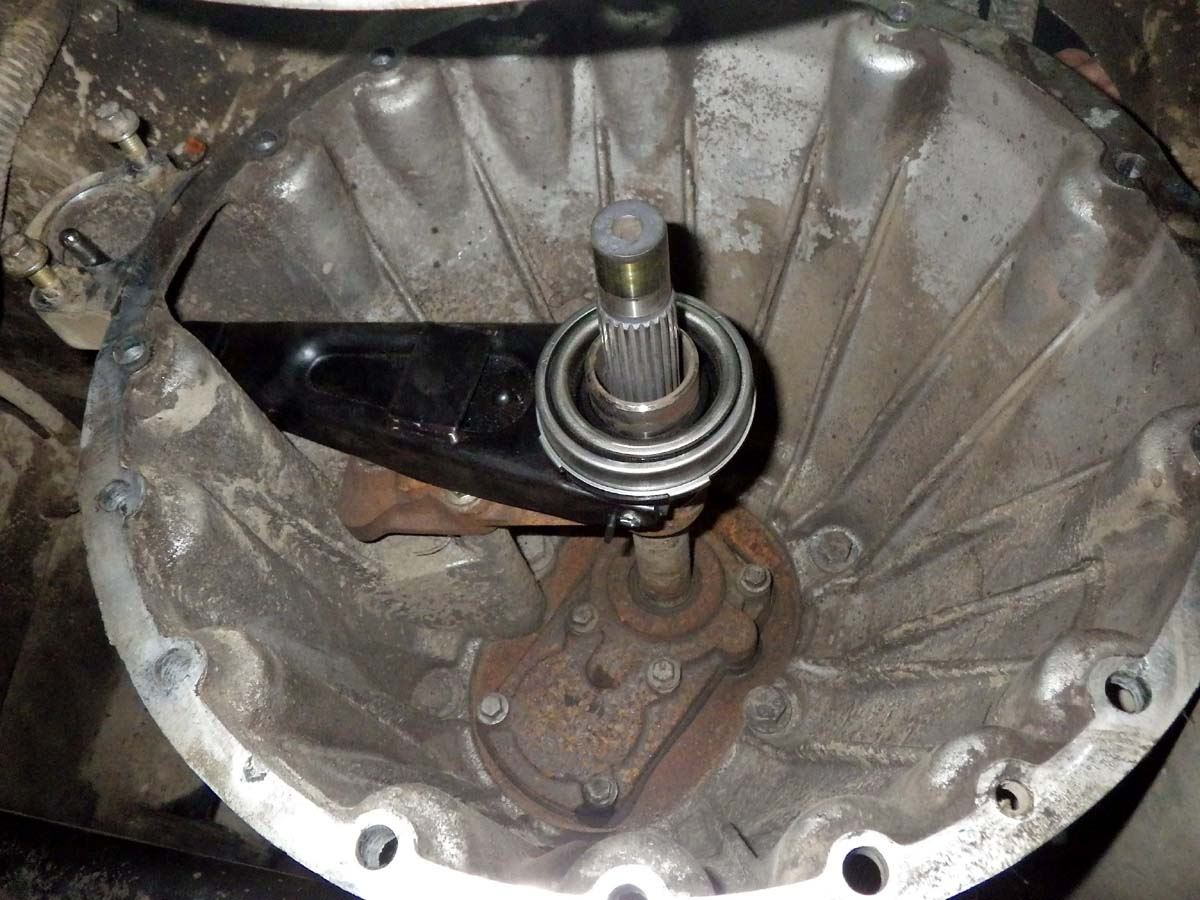

ようやくベルハウジングがご開帳。

ここでミッションを完全に下ろすならクロスメンバーを取り外す必要があるが、今回はクラッチ関係の交換だけなので、この状態で作業しました。

クラッチフォーク、レリーズベアリング、カバー、ディスクなどをバラします。

さーて、これで患部の摘出完了。
内部には驚きの光景が見られました!

、、、とゆうことで長くなってきたので次回まで引っ張りますねw
お楽しみに~(^^;)
Posted at 2013/10/19 04:27:39 | コメント(4) | トラックバック(0) | ディフェンダー | 日記
