Muramasaの愛車 [ホンダ ステップワゴンスパーダ]



整備手帳

作業日：2010年4月4日

フットライトLED　カーテシ連動

他の整備手帳を見る 他の整備手帳を見る

目的 修理・故障・メンテナンス
作業 DIY
難易度

初級
作業時間 3時間以内
1
フットライトLED　カーテシ連動
[大きい写真で見る]
まずはカーテシ線を運転席側ヒューズBOXの下のカプラーから取ります。
（詳しくはブログを参照してください）
＋－両方取らないと連動しないので両方取ります。
ちなみに空色が＋、紫が－です。
2
フットライトLED　カーテシ連動
[大きい写真で見る]
今回もフロントに3連LEDを2個、リアに1発ものを4個つけるので先に電源分配を作っておきます。
前回と違いアースも分配しなければならないので手間は2倍です＾＾；
3
フットライトLED　カーテシ連動
[大きい写真で見る]
今回はじわじわランプが消えるように残光ユニットを使ってます。
ただ容量オーバーですね＾＾；
わりと一瞬でライトが切れます。
4
フットライトLED　カーテシ連動
[大きい写真で見る]
LEDの取付位置は前回と同じです。
色はサイドステップのLEDに合わせてブルーにしました。
ちなみにとなりのLEDは前回付けたスイッチ連動のLED（ホワイト）です。
ツインフットライトですね＾＾
5
フットライトLED　カーテシ連動
[大きい写真で見る]
リア配線中。
通し方は前回と全く同じなので省略します。
LEDはブルーとホワイトを横に並べて設置してます。
6
フットライトLED　カーテシ連動
[大きい写真で見る]
リア完成!
外側にブルー、内側にホワイトで統一しました。
7
フットライトLED　カーテシ連動
[大きい写真で見る]

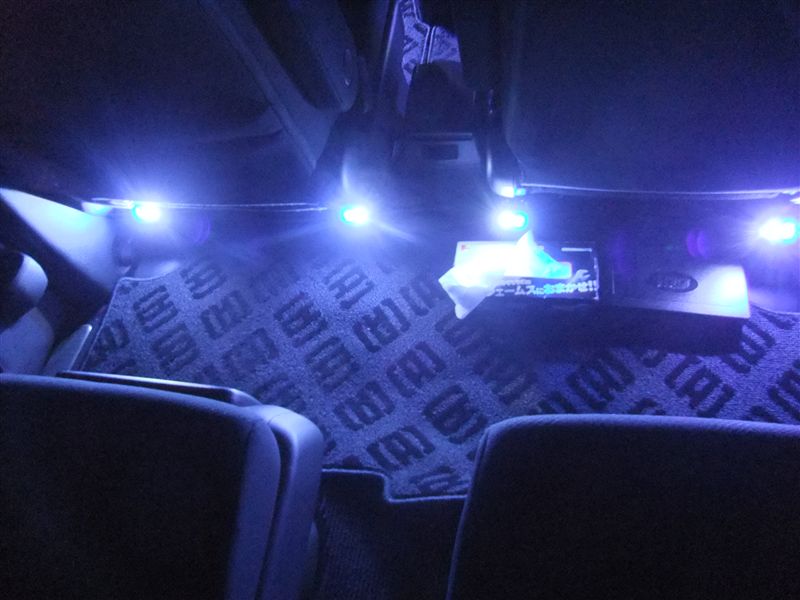

夜のリアの見え方はこんな感じです。
フロントの画像はブログにありますのでそちらでご確認ください。
結構明るいので満足、満足＾＾
8
フットライトLED　カーテシ連動
[大きい写真で見る]
おまけ。
ツインビームです（苦笑）
さすがに結構まぶしいですね。
もっと違和感が出るかと思ったらそれなりにいい感じです。
