アルファード ヴェルファイア デジタルインナーミラー 後付け

トヨタのオプションカプラーを作っているおじさんです。

要望が多かったデジタルインナーミラー後付けの配線を作りました!!
付けれるのは・・・
部品番号87810-0WV90と867C0-58010だけになりますので、ご注意ください。

とりあえずこんな感じで取り付けていきます。

内装の分解図はこちらのご覧ください。
https://minkara.carview.co.jp/userid/666814/blog/43432719/




まずは映るのかを仮付け、空中配線して確認します。
これは絶対に最初に行ってくださいね!!



バックカメラやドライブレコーダーを後ろにつける感じで、配線を前まで持っていきます。
線は8メートルあり、多少長いくらいなので、後ろで少し余裕を持たせておいてください。



配線を室内へ通します。この後は運転席側でも助手席側でもどちらでも良いのですが、線を前まで持っていきます。

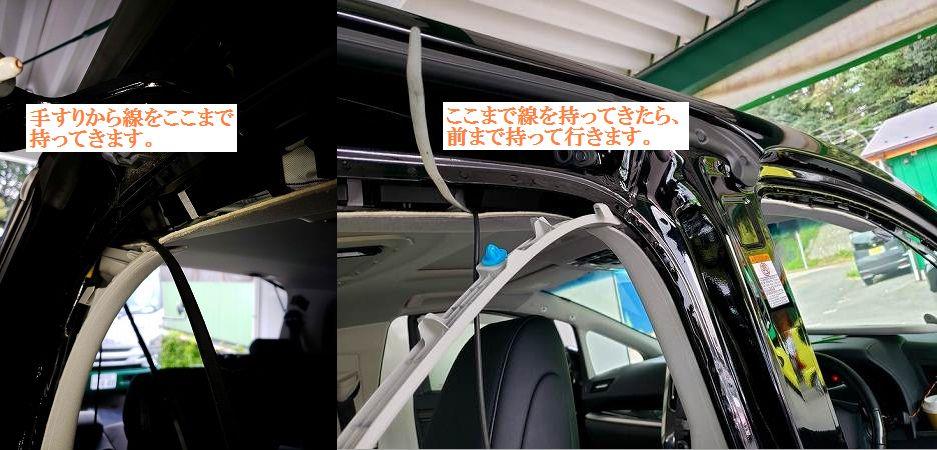

基本的には手すりを外し、その穴から穴へと通していきます。
こうするとサイドエアバッグの上を通すことになり、いざという時に安心です。



このようにして、前まで持っていきます。結構大変ですが・・・



ミラーをスライドさせてつけます、ここは車体を見ればすぐに施工できます。
そして後ろから持って来た配線と電源の配線をつなげ、運転席にピラーまで持っていきます。



後ろのカメラの配線の余りはピラーの中、もしくは電源線と一緒に下に持っていきます。



ここに電源をつなげます。




後ろのカメラの取り付けに関しては私はこうやって取り付けました。
ここを見ているお客さんの方がもっとカッコよく取り付けそうですが・・・



純正だとカメラを隠すカバーがあるのですが、今回はスモーク付きで外から見えないので手を抜かせてもらいました・・・


キレイにつけた方の情報をお待ちしております~
ブログ一覧 | 日記
Posted at 2019/11/05 23:14:24

イイね!0件



今、あなたにおすすめ

関連記事

KENWOOD ドライブレコーダー ...
manabin1173さん

面倒くせぇ~・・
謎Bさん

番外編S660にミラー型ドラレコ
ナグモンさん

実家のサンバートラックにミラー型ド ...
OHくんさん

テスラ モデル3オーナーブログNO ...
コバ3さん

ドライブレコーダー 取付作業開始
somethingoodさん

この記事へのコメント

2019年11月11日 1:33
いいですね!このコネクターがなかなか入手できず、どうしようか思案中です。他の商品と同様に販売する予定はありますか?
コメントへの返答
2019年11月11日 9:52
もちろん販売する予定です。
ただ、作ってもらったマレーシアの工場が配列を間違えやがって、こちらで配線を加工する手間があります・・・

どうすると楽かな?と思案しています。

今月中には出品しますので、よろしくお願いいたします。
2020年4月30日 2:44
30前期アルファードです。適合するミラーは30アルファード後期のミラーなのでしょうか?最新ミラーには対応していないのは30アルファードのミラーではにのでしょうか?
ちなみにMOPナビのパノラミックビューなのですがこの配線で接続可能でしょうか?
もしくは追加のスイッチを取り付けいつでもバックモニター映像をナビに入力する配線マニュアルがあればお安く譲って頂きたいです。
コメントへの返答
2020年4月30日 11:33
基本的に後期のミラーはカプラーが変更になったので適合しないです。

またこのパノラミックビューへの信号はCANというコンピューターのデジタル信号でやりとしています。

スイッチでONにするようなアナログの信号ではありませんので、難しいです。

パノラミックビューのコンピューターと配線図を見て、映像線がつねに流れ続けているのなら、そこから映像を分岐してMOPナビのVTR入力はHDMI入力につなげるしか方法はなさそうですね。

もうショップレベルです。
2020年4月30日 12:01
配線図見て配線割り込みさせましたがCANのため難しいです。常に映像が流れていないようです。
CAN通信がまだよく分かっていないのですいないのですがメリットって何なのでしょうかね。改造しにくくて困ります。

後期ミラーとカプラー形状が変更になっているだけでしたら自分で出来ますが、わざわざ形状変更したということは配線数が増加していたりするのでしょうか?

あと、必要な物は、ミラーとこのハーネスとバックカメラでしょうか?
バックカメラは純正品でも可能でしょうか?
コメントへの返答
2020年4月30日 12:27
CANはベンツが始めたシステムです。
これをやると配線やコンピューターが従来の半分で済みますので、コスト削減とスペース確保が出来ます。

設定もコンピューターつなげるだけで、エアコンの感度やワイパーのスピードなど何でも設定できるようになりました。


後期のミラーは未確認なので良く分かりません。
適合するミラーとカメラはこちらになります。
適合する部品は純正番号「87810-0WV90」と「867C0-58010」


2020年4月30日 12:31
この2品番はカメラとミラーのことなんですね。了解です。
コンピューターが半分なんですね?昔と比べて何かとコンピューターが付いてますが( ;∀;)
検討します!
2020年7月27日 11:54
コメント失礼いたします。
30 後期のアルファードにMOPの純正デジタルインナーミラーのみを付けたいのですがどうすればいいでしょうか?
カプラー形状変更後の配線キット等は発売されるご予定ございますか?
コメントへの返答
2020年7月27日 22:09
変更後のは発売予定はありません。

変更後は実はカメラは最初から変わっておらず、モニターだけ変わっただけです。

ぶっちゃけ、これあんまり売れてないので・・・

新型を作っても大赤字になってしまうので・・・
2020年7月27日 22:29
ご返信ありがとうございます!
なるほどですね。。。
発注時に注文し忘れてしまい、どうにかならないものかと思いまして😂
でも潔く諦めます、ありがとうございました!
