2018年12月17日

サイドウィンドウ前の内装を加工

サイドウィンドウ前の内装を加工  Puntoのスピーカーを交換しました。
 実はかなり以前にドア下端のメインスピーカーは交換していたのです。
 別の作業でドア内張りを外した時に、スピーカーの一部(ウレタンゴム?)が経年劣化で粉々になっていまして、いくらなんでも音にも影響が出ているだろうということで、急遽社外品を購入して交換したのでした。
 購入した社外品にはツイーターも付属していたのですが、こちらは内装の部品に加工しないと取り付けられなかったので、放置していたのでした。
 今回は、そのドア内装の加工を行いました。まだ運転席側だけですが。

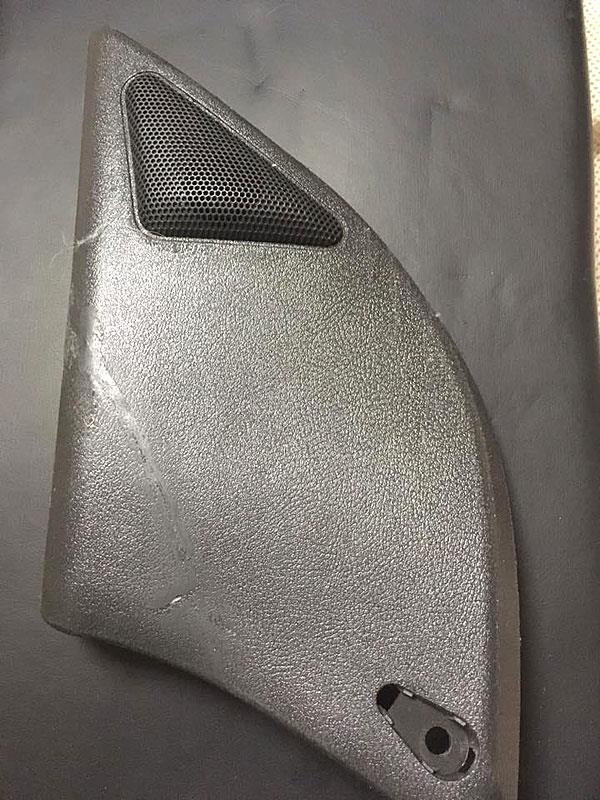

 これが助手席側の無加工の状態。下の方に割れたところを補修した跡がありますが、それは今回は関係ありません。
 上の網目の部分に旧スピーカーがありました。なんとこの網目まで樹脂の一体成形で、この部分の加工が面倒そうだったのでけっこう長い間放置してしまっていたのでした。

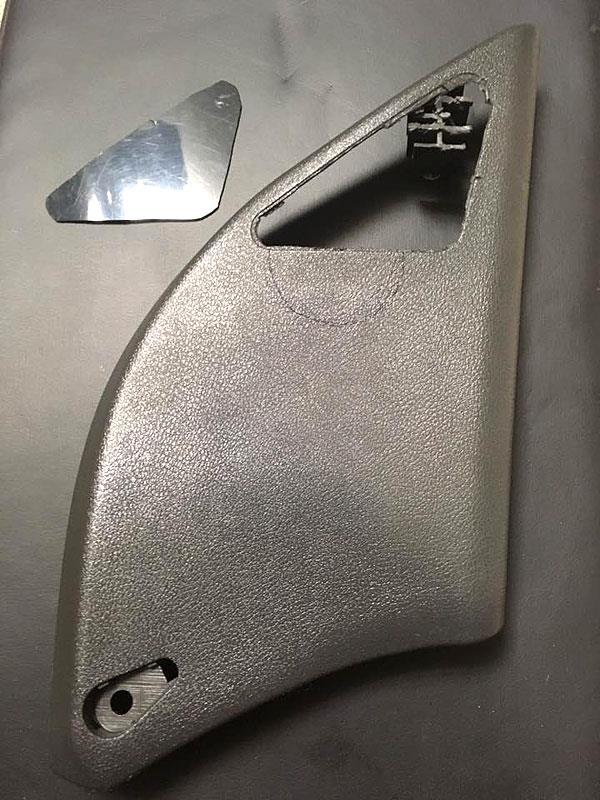

 網目部分をカットした状態。リューターにディスクカッターを付けてすごくいい加減に切りました。
 横にある黒い板は1mm厚ABS板から穴に合わせてハサミで切り出したもの。

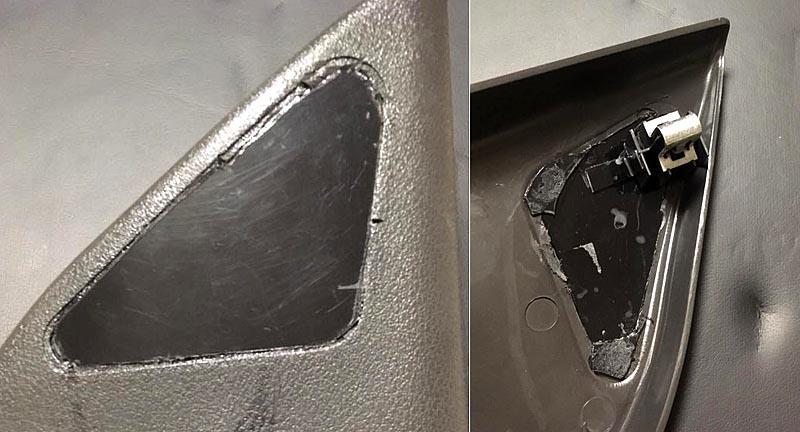

 板を接着した状態。接着にはアクリルサンデーを使用。元々の内装部品もABSなのでかなり強固に接着できます。
 元々この箇所は微妙に曲面ですが、1mmABSなので手で曲げればだいたい合わせられます。マジックでけがいてあるのはスピーカーが出る穴を開ける位置。これは小さめに穴を開けてから現物合わせで削っていくことに。
 裏面の、車体に取り付ける部分のステーがかろうじてくっついている状態になっていますが、ここはエポキシ接着剤を山盛りにして新設したABS板に固定します。また、ABS板は何カ所か当て板をして接着強度を稼いでいます。

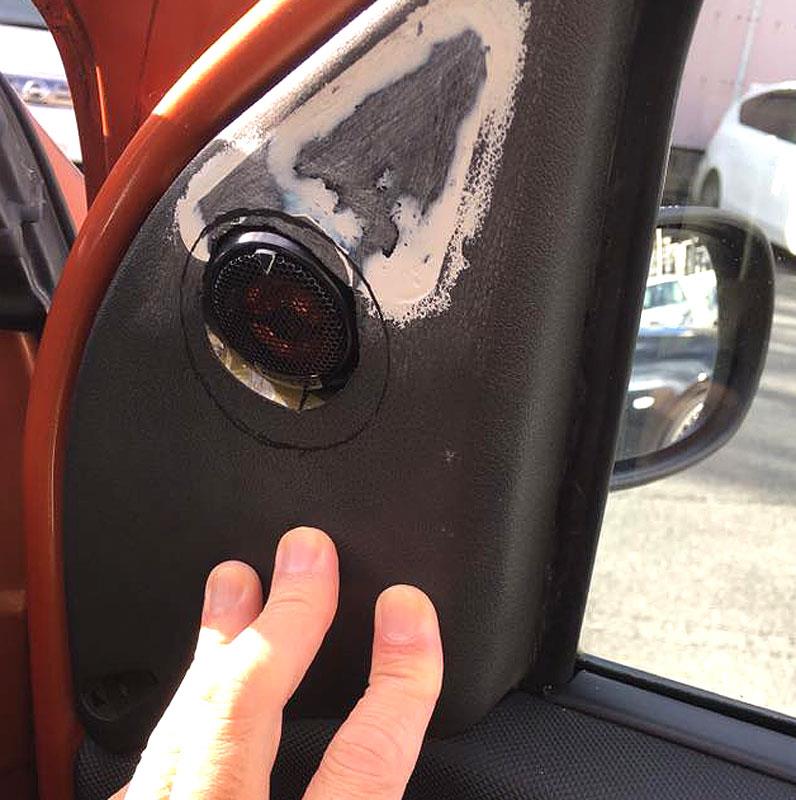

 スピーカー穴を開けて(実は穴あけ位置を調整するのにかなり苦労しましたがそれは割愛)取り付け状態を確認しているところ。
 スピーカーがもっと飛び出すと思っていたのですが、ほとんど出ず、それどころか下半分は奥に引っ込んでいる状態になることがこのとき初めてわかりました。というわけで、内装をへっこませることに。マジックでその「凹み」のラインをけがいてあります。

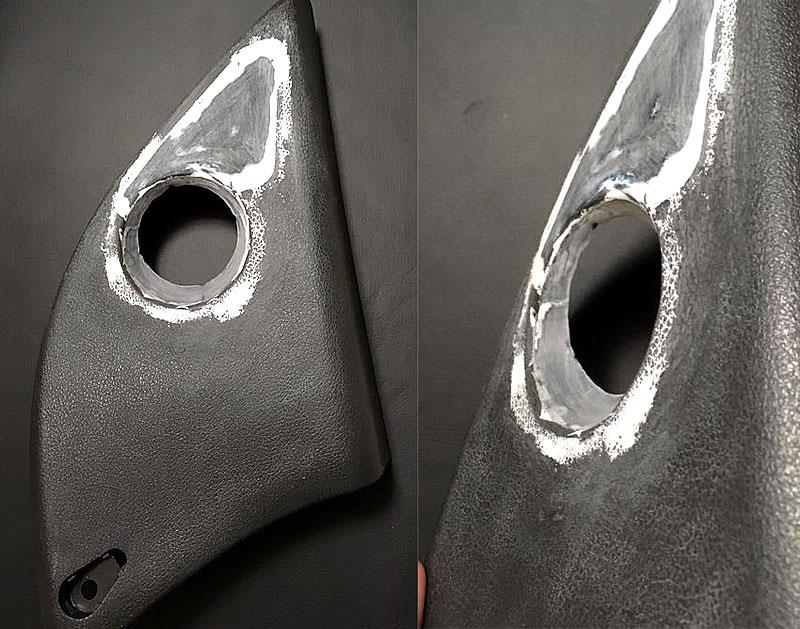

 凹みの部分はガチャガチャのカプセル(透明の、手触りからアクリル製とわかるもの)を切って使用しました。

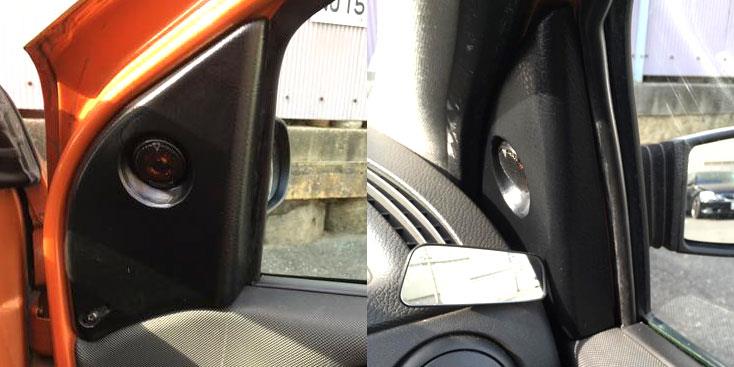

 完成取り付け済み状態。
 革シボ調のカッティングシートを貼ってあるのですが、黒過ぎて元々の内装と完全に合わせることは無理でした。まあこれはしかたない。
 ちなみにスピーカーはドアに直接両面テープ貼付けです。なぜこんな下向きの角度がついているのかは知りません。180°回転させて貼付ければほぼ水平になったような気がするのですが、そうするとスピーカー前面にある「KENWOOD」のロゴが上下さかさまになってしまうのでこんな形になりました。
 まあ、それほど音にこだわりがあるわけでもなく、「定位がどう」とかさっぱりわからん程度の耳しか持ってない人間ですから、これで十分です。
