  9. 社外ＬＥＤテールランプに交換!! [リフトman]

リフトmanの"リフト号（参号機）" [スズキ ワゴンR]



整備手帳

作業日：2013年1月30日

社外ＬＥＤテールランプに交換!!

他の整備手帳を見る 他の整備手帳を見る

目的 チューニング・カスタム
作業 DIY
難易度

初級
作業時間 30分以内
1
社外ＬＥＤテールランプに交換!!
[大きい写真で見る]

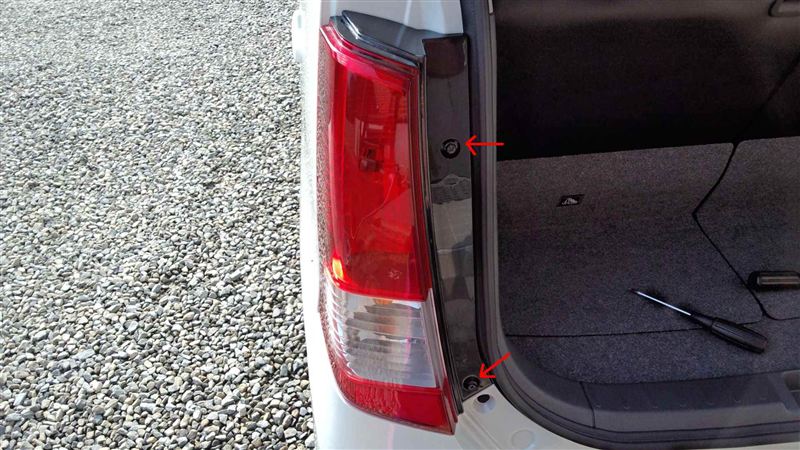

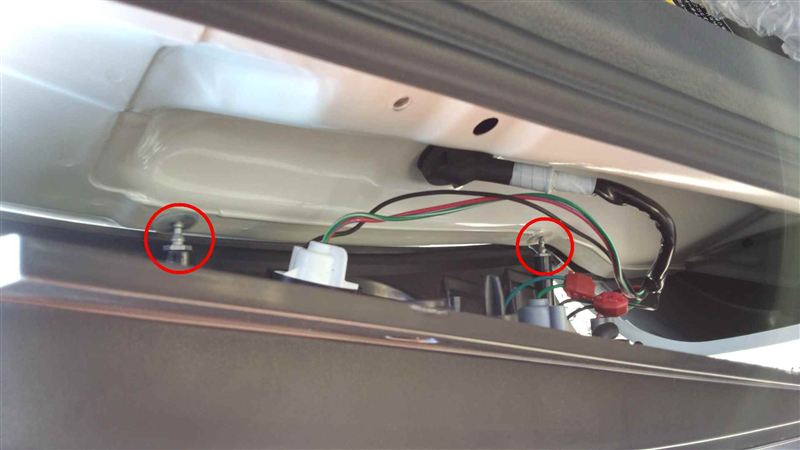

まず見えているボルトを緩めます!!

プラスドライバで回せると思いますが・・・

硬くて回せない場合は素直にソケットを使いましょう!!
2
社外ＬＥＤテールランプに交換!!
[大きい写真で見る]
上から見た図です!!

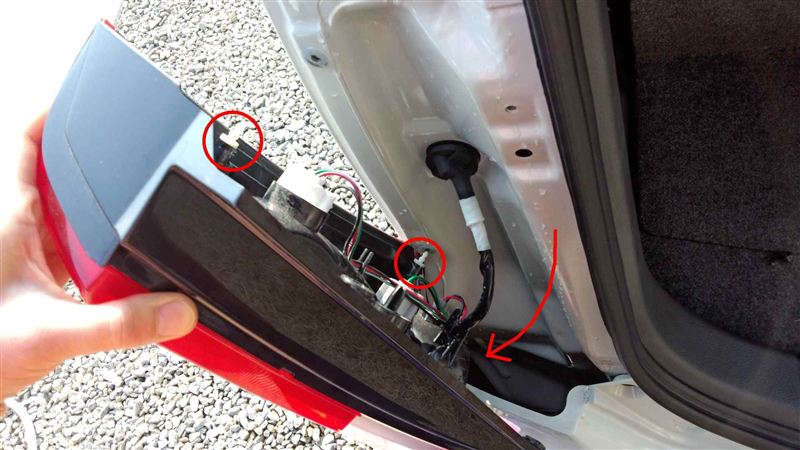

ボルト２本が外せたら画像矢印の様に外へ開く方向で動かすと上手く外せると思います!!

その際赤〇２ヶ所のプラグを破損しない様注意します!!

またバンパーなど車輌へ傷を付けない様気を付けます!!
3
社外ＬＥＤテールランプに交換!!
[大きい写真で見る]

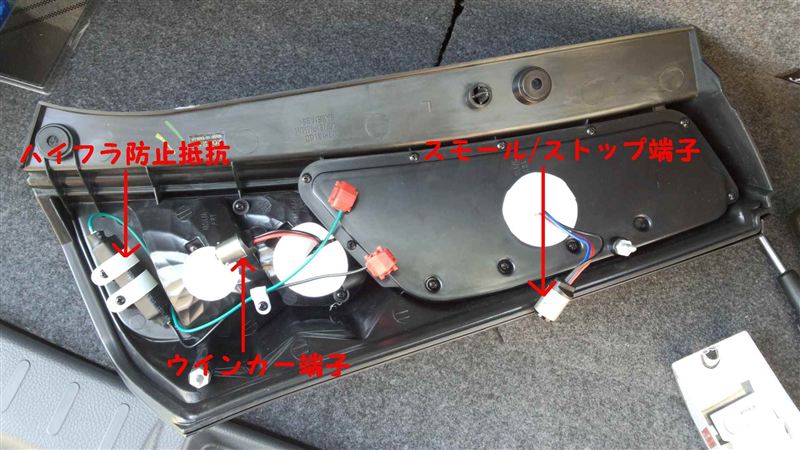

ＬＥＤテールの裏面を確認しときます!!

スモール/ストップとウインカーはテール本体から端子が出ています!!

バックランプ用ソケットのみそのまま使用します!!

尚ウインカーＬＥＤに伴いハイフラ防止の抵抗が装備されています!!
4
社外ＬＥＤテールランプに交換!!
[大きい写真で見る]

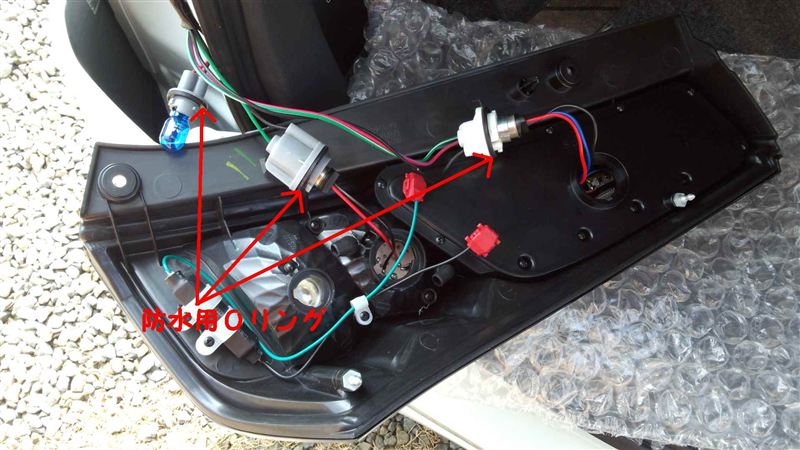

各ソケット・端子を接続した時点で必ず防水用のＯリングが装着されているのを確認します!!

また接続の際各配線が引っ張られる状態になり易いので十分注意し本体内のハンダが外れない様注意します!!

レンズへの傷付着にも十分気を付けます!!
5
社外ＬＥＤテールランプに交換!!
[大きい写真で見る]

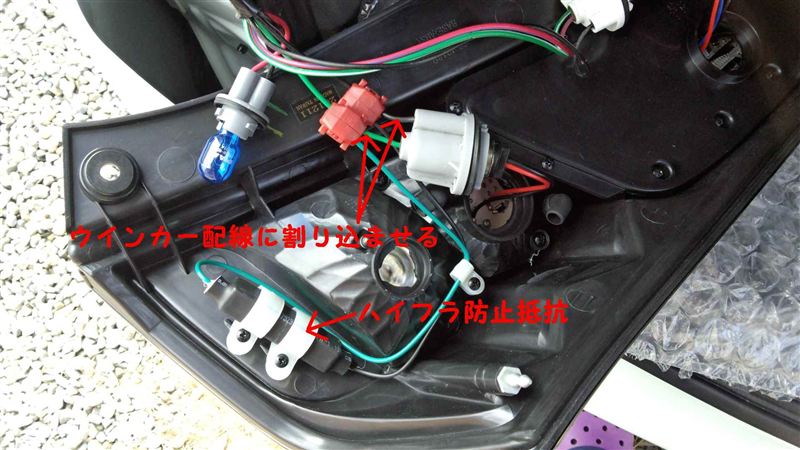

ハイフラ防止の抵抗をウインカー配線へ割り込ませます!!

試しにこの抵抗を接続せずウインカーを出すとかなりのハイフラとなりました!!

この時点でスモール/ストップ・ウインカー・バックの点灯点滅を確認しておきます!!
6
社外ＬＥＤテールランプに交換!!
[大きい写真で見る]

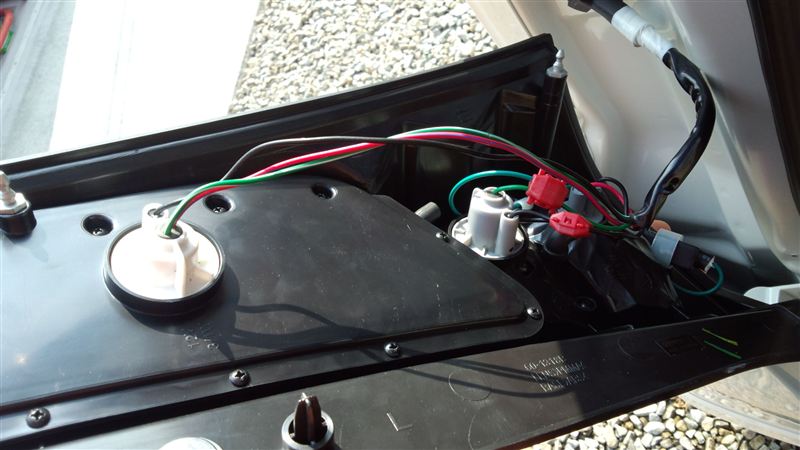

一通りの接続が完了したらテール本体裏へソケットを固定します!!

ソケットが上手く固定出来ていないと水の浸入原因となるのでシッカリと確認しときます!!
7
社外ＬＥＤテールランプに交換!!
[大きい写真で見る]
テール本体を車輌へ取り付けますが画像赤〇プラグ２ヶ所で位置を確認しながら合わせていきます!!

各配線へ負担が掛かってないかを確認した上でテール本体を装着します!!
8
社外ＬＥＤテールランプに交換!!
[大きい写真で見る]

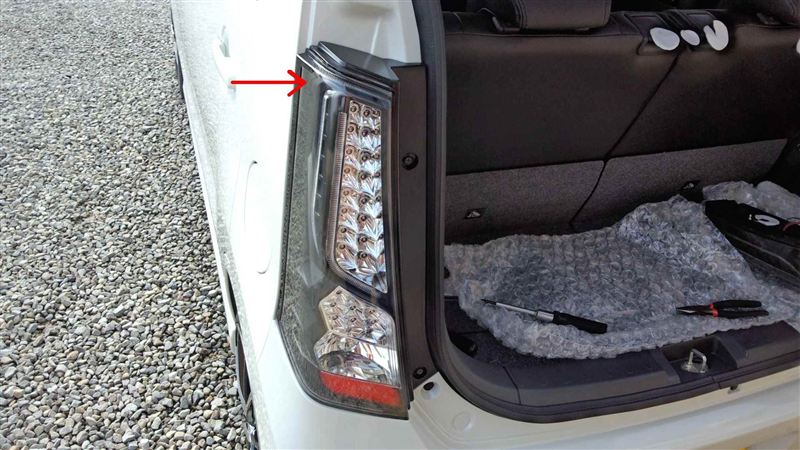

元のボルト２本で固定して終了・・・

ただ個体差等でフィッティングがイマイチな場合があるかもしれません・・・

その場合テール本体上を少し押さえながらのボルト締めで調整出来る場合があります!!

交換自体はトテモ簡単なのでオススメです!!
