キーレス連動ドアミラー格納装置取り付け　

キーレス連動 posted by (C)拓チャン

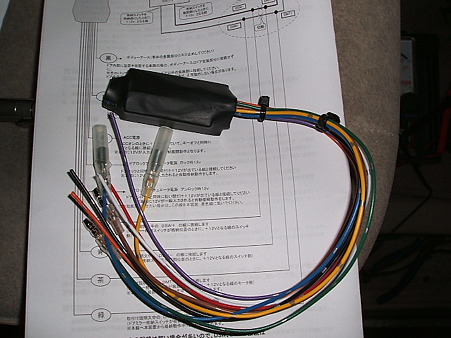

この前買ったキーレス連動ドアミラー格納装置をつけました！
一緒に買ったクレイジーバックスさんは先に取り付けしていました
取り付けをした時に余ったコネクターをくれました（＾＾）ラッキー♪






キーレス連動 posted by (C)拓チャン

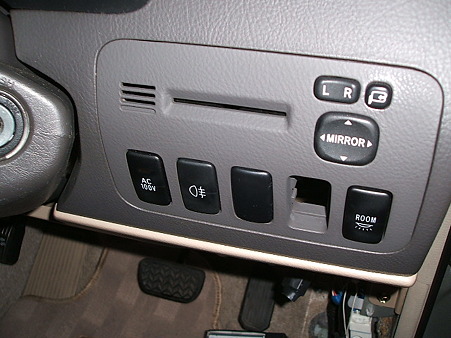

ミラーコントローラーのパネルを外します
引っぱたら簡単に外れます






キーレス連動 posted by (C)拓チャン
コントローラー裏側のＨ５７と言うコネクターを外します






キーレス連動 posted by (C)拓チャン
コネクター　Ｈ５７－９番の（Ｙ－Ｇ）黄色ー緑線
コネクター　Ｈ５７－９番の（Ｌ）青線
を切り離します、切り離した配線に装置をつなぎます
ダイソーのニッパーを使っています（＾＾；）





キーレス連動 posted by (C)拓チャン

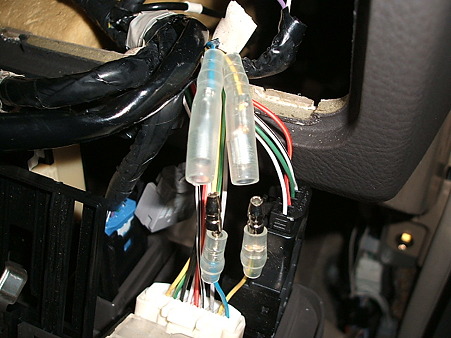

切り離した配線にギボシをつけます
装置を外してもすぐに元に戻せるようにしておきます






キーレス連動 posted by (C)拓チャン

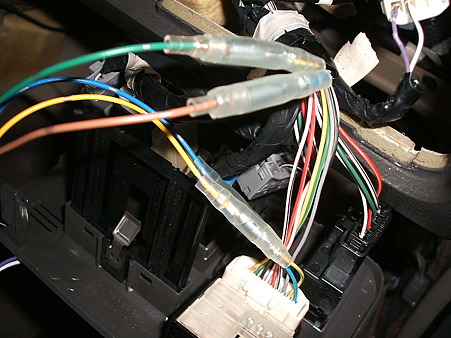

説明書を見て配線をつなぎます
スイッチ側とミラー側、左右の配線をつなぎます






キーレス連動 posted by (C)拓チャン

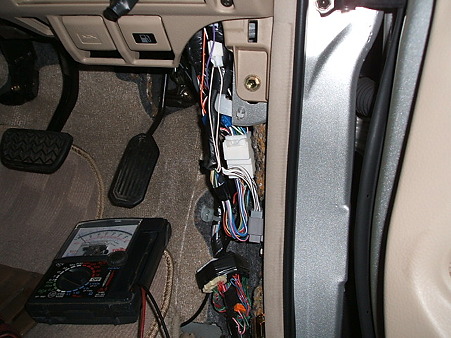

次にアクセルの右側にあるカバーを外します
乳白色のＪＨ２コネクターが見えます






キーレス連動 posted by (C)拓チャン

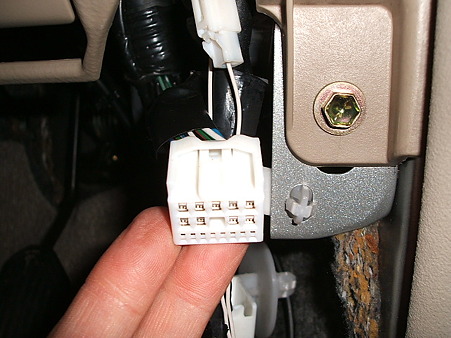

乳白色の１７Ｐコネクターです






キーレス連動 posted by (C)拓チャン

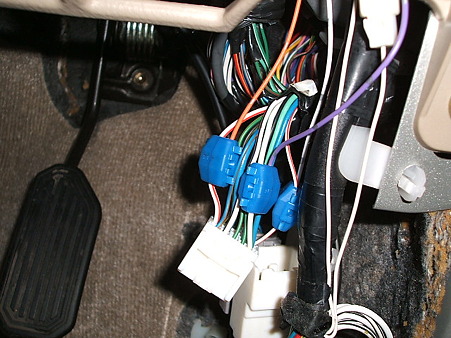

コネクター　ＪＨ２－５番（Ｗ－Ｇ）白ー緑にドアアンロック＋１２Ｖをつなぎます
コネクター　ＪＨ２－６番（Ｗ－Ｒ）白ー赤にドアロック＋１２Ｖをつなぎます
コネクター　ＪＨ－１７番（Ｒ－ＧＲ）赤ー灰にバッテリー電源＋１２Ｖをつなぎます

これで完了♪（＾＾）

リモコンドアロックでミラーが格納！
アンロックで復帰（＾＾）

やりすぎで壊れそう、壊れたらミラーモーター交換ですね（＾＾；）
