鮮烈な光を放ちます！
光が強いから遠くからでも結構目立ちそう（＾∀＾）
スモールの部分もストップで点灯するようにしてあります
スモールは調光できて５％の明るさに設定してあります


リヤフォグランプだけは普通の電球です（＾＾；）
次はリヤフォグもＬＥＤにします

ＬＥＤテールがやっと完成しました（＾＾）
とは行ってもリヤスモールですがね


テール posted by (C)拓チャン
リヤのスモール部分をくり抜きました


テール posted by (C)拓チャン
最初はヴェルファイア風に回りだけＬＥＤで作ろうと思っていましたが
レンズが二重構造になっていて、結構奥にＬＥＤが付くような形になりました
奥になると光が乱反射してヴェルファイア風に見えないので普通に並べる事にしました


LEDテール posted by (C)拓チャン

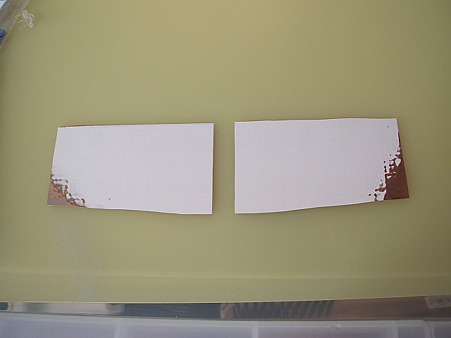

型を抜いた基盤にお決まりの不伝道メッキシートを貼ります


LEDテール posted by (C)拓チャン
０．５WのPOWER　Fｌｕｘを７０発使います！


LEDテール posted by (C)拓チャン

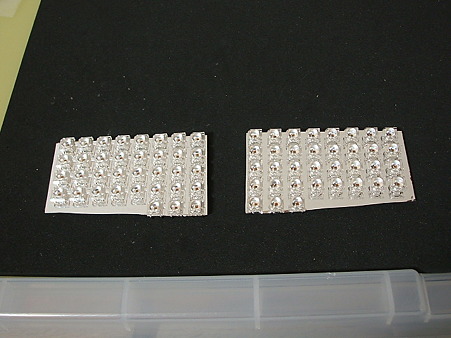

ポチポチと並べていきます
スモールは夜間常時点灯になるので放熱性を考えて少し間隔を開けました


LEDテール posted by (C)拓チャン

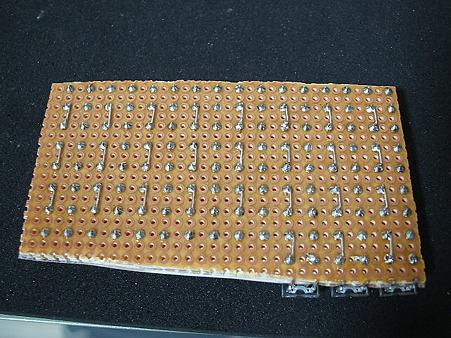

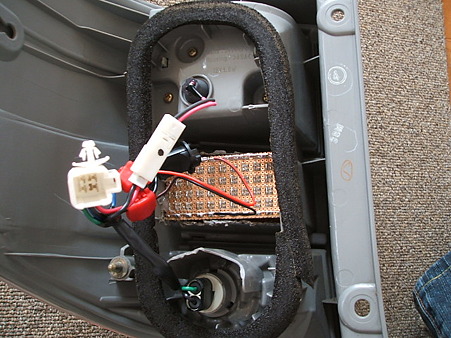

裏側をハンダ付けします
いつもFｌuxは数が多いから大変です
今回は間隔をあけているから少し楽ですが（＾＾；）


LEDテール posted by (C)拓チャン

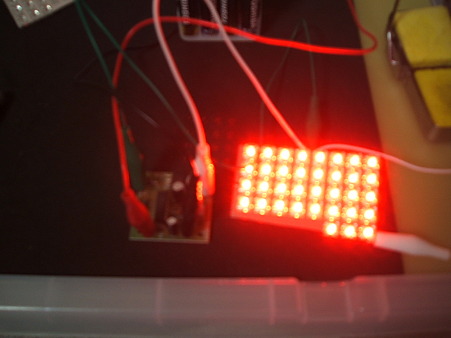

点灯試験♪
全部点灯していますね


LEDテール posted by (C)拓チャン
せっかくのテール改造なので
ただのスモールだけではなく２Aパルスキットをつけました
パルス幅可変式（PWM)の、スモール/ストップ回路に出来るやつです（＾∀＾）
ストップは１００％点灯でスモールは５％～９５％に明るさを調整できます
写真がぼけて何を写しているか分からない（＊＊）


LEDテール posted by (C)拓チャン


LEDテール posted by (C)拓チャン
ポラーグのサイバーLEDさんさようなら(*^ー^)ノいままでありがと～
どこかにお嫁に行くのかな？

点灯画像は後日アップします（＾＾）
実物を見たい人は夜プチに誘ってください♪

仕事の事ですが、普段はＫＤＨ２０６Ｖに乗っています
ハイエース２００系ですね♪
後ろの座席は付いていなくて本格的な仕事仕様です
特殊工具やエアーコンプレッサーやオイルなどをたくさん積んでいます
昼間はいいのですが、暗い倉庫の中や日が暮れてからの作業になると純正の室内灯だと全然見えません（＾＾；）
余ったヘッドライトなどをつけて社外の作業も出来るようにしていました
普通のハロゲンライトをつけていましたが明るいＬＥＤで作業灯を作ってみようと思います
成功しても失敗しても車のＬＥＤを作る時の知識になる事でしょう（＾＾）


作業灯ＬＥＤ posted by (C)拓チャン

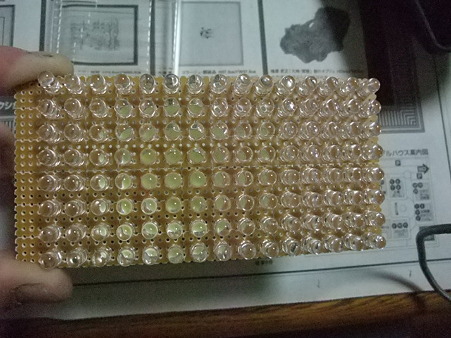

２年前に初めて作った作業灯
５ｍｍ砲弾で作った物です


作業灯ＬＥＤ posted by (C)拓チャン
暗いです、外までは照らす勢いは無いみたいです
作り方が悪くて３個付かない所があります
今でも使っていますが当時不伝道メッキシートを知らなかったので子供の銀色の折り紙を貼って砲弾を並べたので電気が道通してしまって付いたり消えたりします（＾＾；）
イマイチちょうしがよくないです

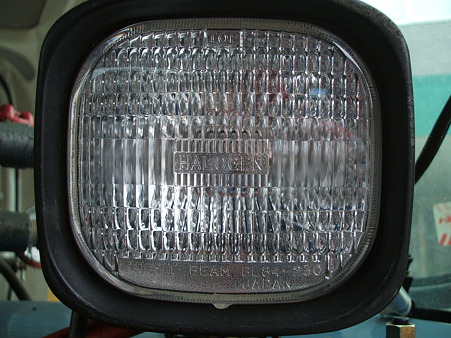

作業灯ＨＩＤ posted by (C)拓チャン

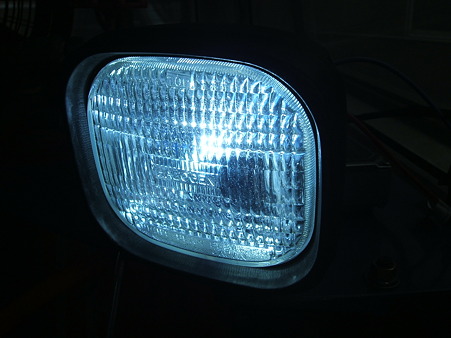

ハロゲンの作業灯を使い、余ったＨＩＤを埋め込みました


作業灯ＨＩＤ posted by (C)拓チャン
Ｈ３のハロゲンをくり抜いてＨＢ３、６０００ＫのＨＩＤを入れました
これを室内灯にすると明るすぎて目が見えなくなります（＊＊）
室外を照らすライトにしました








作業灯 posted by (C)拓チャン
次は新しくＬＥＤでライトを作ります

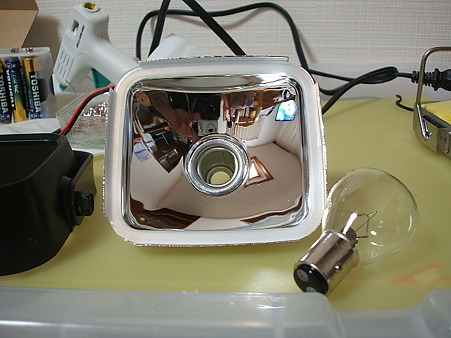

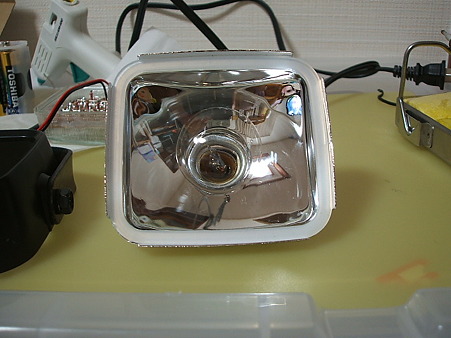

普通の電球のを外します


作業灯 posted by (C)拓チャン
基盤をカットしてＰＯＷＥＲ　Ｆｌｕｘを並べます
３０ルーメンのハイパワーを７０個敷き詰めます


作業灯 posted by (C)拓チャン

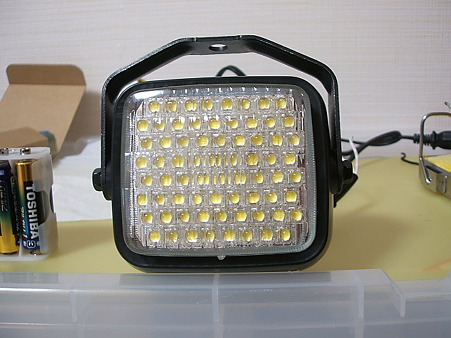

いきなり完成ですが結構時間がかかりました（＾＾；）








作業灯 posted by (C)拓チャン
もう一つ作ります
電球を外します


作業灯 posted by (C)拓チャン
３Ｗ　ＰＯＷＥＲ　ＬＥＤを使います
放熱が必要なので専用アルミ基盤に取り付けてさらにアルミヒートシンクを付けます


作業灯 posted by (C)拓チャン

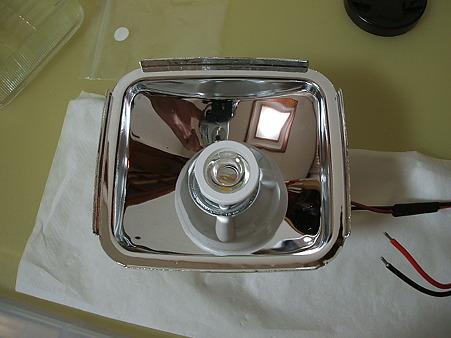

光が散りすぎるのでコメリータレンズを付けます
角度は３０℃を使いました


作業灯 posted by (C)拓チャン

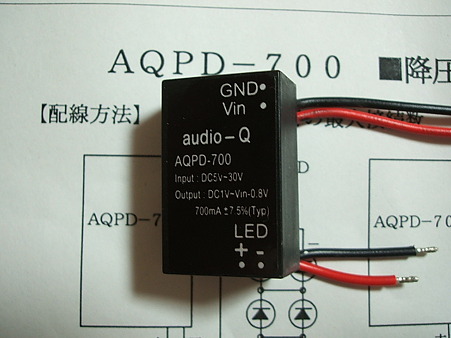

ＰＯＷＥＲ　ＬＥＤは通常の電源では光りません、専用のドライバーを付けます


作業灯 posted by (C)拓チャン

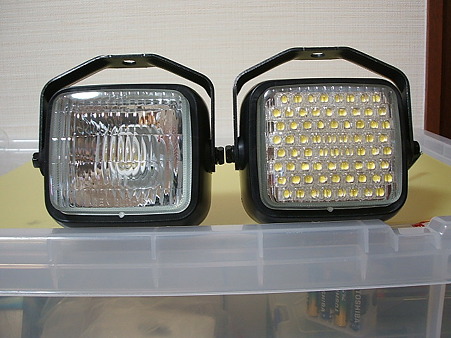

左が３Ｗ　ＰＯＷＥＲ　ＬＥＤです
右がＰＯＷＥＲ　Ｆｌｕｘ　７０個です
どんな光方をするか楽しみだな（＾∀＾）



作業灯 posted by (C)拓チャン
部屋を真っ暗にして壁から１ｍ離れて照射しました
ＰＯＷＥＲ　ＬＥＤの光り方です


作業灯 posted by (C)拓チャン
同じ条件でＰＯＷＥＲ　Ｆｒｕｘの光方です


以上の光り方で今回はＰＯＷＥＲ　Ｆｌｕｘが明るかったです♪
範囲も広いし激光、間違っても直視は出来ません（＾＾；）
後は車に取り付けて使いや易さや耐久性などを見てみます

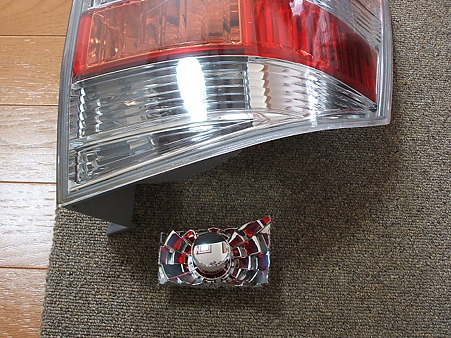

アルファードハイブリッドのテールランプは片側Ｔ１０バルブ１個です（寒冷地）（＾＾；）

フルＬＥＤ化にしているのでもちろんバルブはＬＥＤに変えてあります！

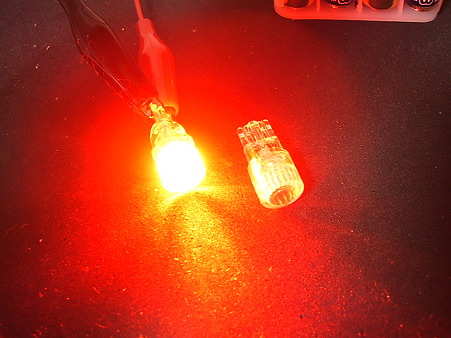

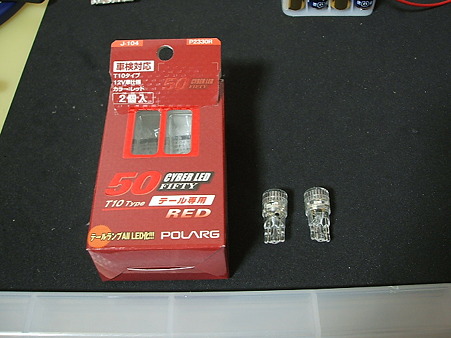

ポラーグのサイバーＬＥＤ、Ｔ１０ＲＥＤ♪

バルブ自体は明るくていいのですが光は直線状にしか出ません

クリアテールの為ステルス効果を出す為にバルブが直接見えないようにシェードが付いていてＬＥＤバルブを使うと暗くなります

いつもテールが暗くて寂しい感じでした（＾＾；）

テールをかっこよくするために自作で作ろうかと考えました

テールを外して裏からホットカッターでくり抜いて基盤を入れる予定です（＾＾）

うまくできるかな？


テール posted by (C)拓チャン
一番下がリヤスモールです


テール posted by (C)拓チャン
邪魔な所をホットカッターとニッパーなどを使って取り除きます


テール posted by (C)拓チャン

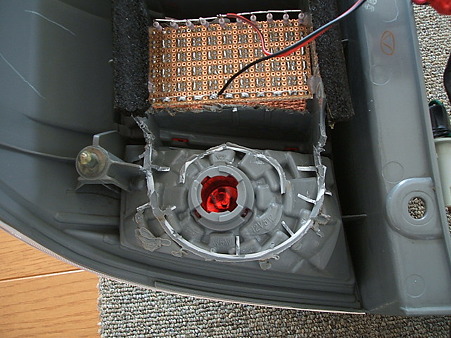

レンズの所をくり抜きます


テール posted by (C)拓チャン

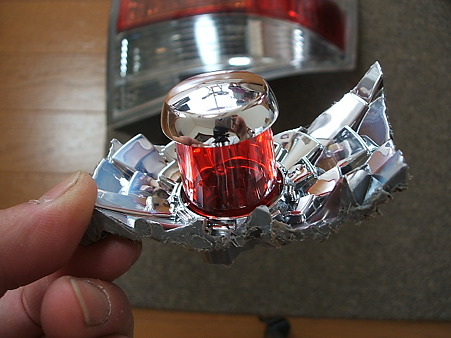

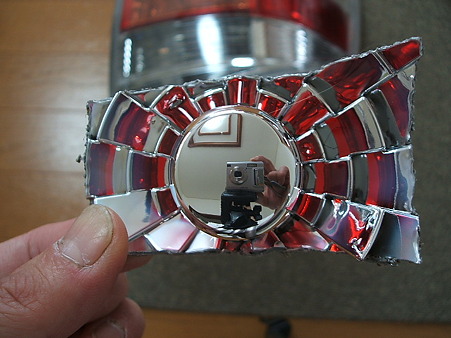

スモールの部分は傘がかぶっていて直接バルブが見えないようになっています


テール posted by (C)拓チャン
横から見るとこんな感じです
これじゃあＬＥＤバルブを入れると傘が邪魔して暗く感じる訳です（＾＾；）
くり抜きまで完了しているので後は注文したＬＥＤが来るのを待つだけです♪


テール posted by (C)拓チャン

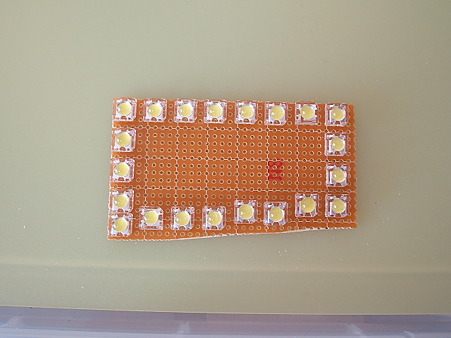

ヴェルファイア風なテールにするかどうするかエロＥＤを並べて妄想中です（＾o＾）

続きは完了後に♪

ＰＲＩＵＳα posted by (C)拓チャン
先々週の日曜日５月１５日にプリウスαの事が新聞に載っていたので速攻でトヨタ店に駆け込みました！
試乗車がないか聞いたら、まだ到着していないとの事
乗れるのかと思って駆け込んだので少しがっかりでした
カタログをもらって見てみるとシステム自体は現行プリウスと変わらないみたい
ラゲージ自体が大きくなっただけなのかな？
車両重量は１４５０㎏～１４９０㎏とかなり軽くなるように作ってある
ちなみにマイアルハイは２０５０㎏です、６００㎏も重たい(゜Д゜）
重量が重たいと燃費が悪くなるからね（＾＾；）
１０．１５モードで３１ｋｍ/Ｌと書いてあるが実際はどうなのかな？
７人乗りにはリチウムイオンバッテリーが乗せてあるみたい
５人乗りは今まで通りニッケル水素バッテリー
ニッケル水素とリチウムイオンと出力は変わりはないと営業マンが入っていたが実際の所はどうなんだろう？
色々知りたい事がたくさん
知り合いや身近な人が購入したら詳しい事聞こう♪



ＰＲＩＵＳα posted by (C)拓チャン
ＴＲＤやモデリスタなどエアロやダウンサスやスポーツマフラーなども出ているし
最近の車は最初から色々付けれて便利だね（＾＾）



ＰＲＩＵＳα posted by (C)拓チャン
ナビも種類が豊富に出ている
社外ナビもたくさん出ているからどれにするかなおさら迷う（＾＾；）

今新車をオーダーすると納車は来年の３～５月位になるらしい
約１年位かかるらしいので車検切れで次回購入を考えている人は早めの予約が必要ですね♪
