オイル交換 posted by (C)拓チャン

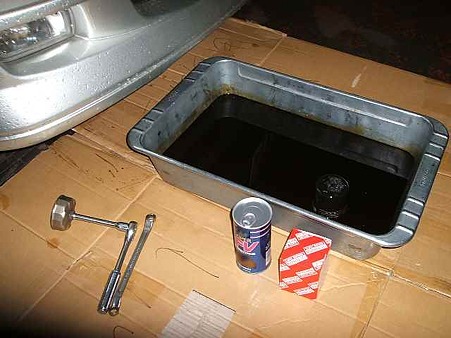

オイル交換とオイルエレメントを交換しました（＾＾）！
今回は外気温も暖かくなってきたので１０Ｗ－３０にしました
ワコーズのＦＶ（フォアビークル）も入れました



オイル交換 posted by (C)拓チャン

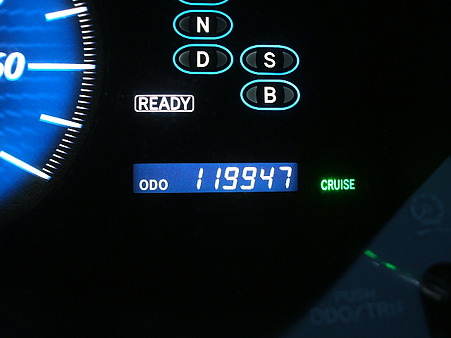

１１９９４７ｋｍです１２万まであと少し


オイル交換 posted by (C)拓チャン

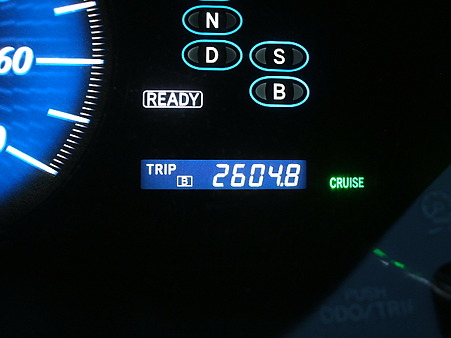

前回交換から２６０４ｋｍでした（・∀・）

よく皆さんがやっているお決まりの『２列目３列目連動化』をやりました（・∀・）♪
本当は最初からこれをやるはずだったのに…



ＬＥＤ posted by (C)拓チャン
ちなみにＬＥＤ作成の裏側はこんな感じになっています（＾＾；）
裏側ってあまり見せないね、はずかしい（*＾＾*）


連動化 posted by (C)拓チャン
運転席後ろ２列目右側のコネクタ５本の真ん中に配線をつなぎます


連動化 posted by (C)拓チャン
２列目左側、３列目左右は右側の一番右側のコネクターに配線をつなぎます

後は左側２列目と３列目をつなぎ
右側２列目と３列目をつなぐとスライドドアを開けるとランプが４個つ点灯する（・∀・）
ちょういい！爆光:*:・(￣∀￣)・:*:

スライドドアを開けた時２列目の室内灯しか点灯しない
３列目の室内灯はボタンを押さないと付かないし（＾＾；）
去年から【２列目３列目連動化】をやろうと思ってなかなかできていませんでした
連休中天気が良くなかったから室内の事でもやろうと思いラゲージランプに続いて決行しました

ところが…


ＬＥＤ posted by (C)拓チャン

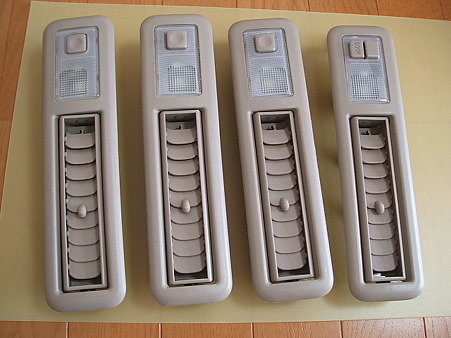

室内灯を外した時思ったのですが


ＬＥＤ posted by (C)拓チャン

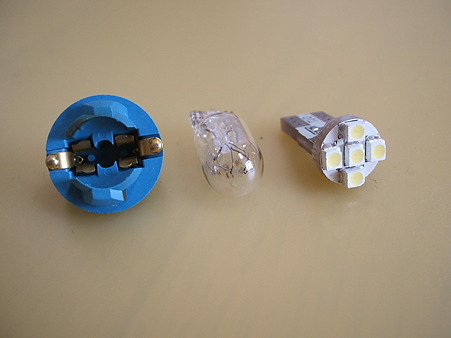

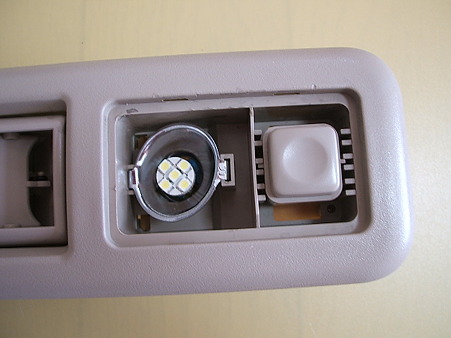

純正のＴ１０バルブから社外の５チップバルブに変えてありました
純正よりは２倍位明るくて購入した時は満足だったのですが
時が経つにつれて自分で作りたくなり
我慢できなくなり(;´Д`)ﾊｧﾊｧ
自分で作る事にしました（＾＾；）



ＬＥＤ posted by (C)拓チャン
後部座席用ランプを外しレンズを外します


ＬＥＤ posted by (C)拓チャン

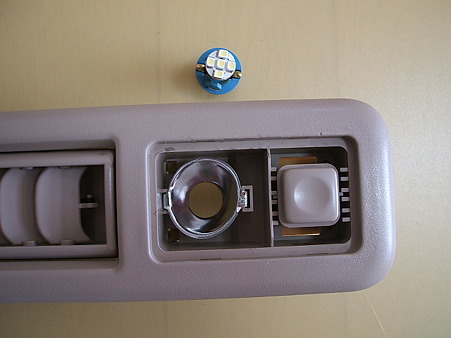

バルブを外して


ＬＥＤ posted by (C)拓チャン

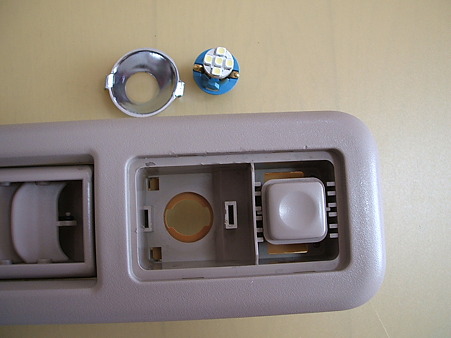

リフレクターを外します


ＬＥＤ posted by (C)拓チャン

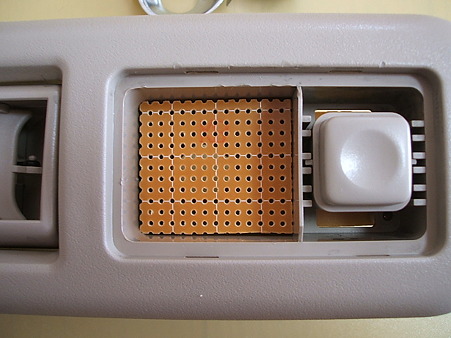

基盤をちょうどいい大きさにカットします


ＬＥＤ posted by (C)拓チャン
ＬＥＤをハンダ付けします
５ｍｍのホワイトＬＥＤ　２５０００mcdを使用しました
角度は１５度（＾＾；）
明るいけど鋭角です
ハンダ付けをしている途中でごんた屋のメッキシートを貼るのを忘れていた事に気が付きました(￣▽￣;)
メッキ貼り忘れた基盤は３列目に付ける事にします


LED posted by (C)拓チャン

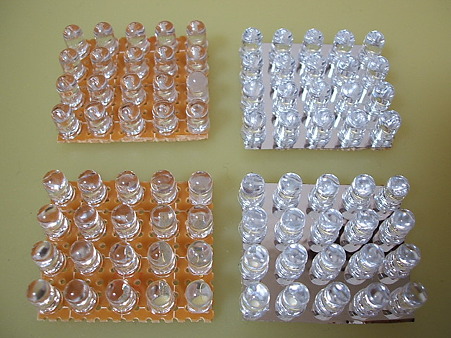

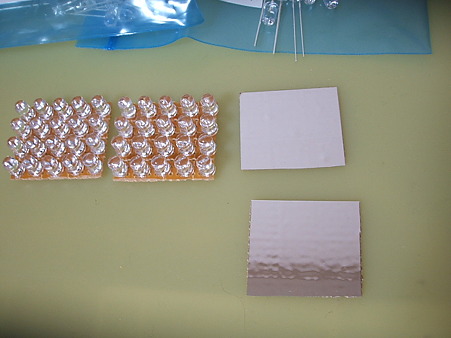

メッキシートを貼るとこんな感じになります
貼ってないのとの違いがよく分かる写真ですね(ﾟ∀ﾟ)


LED posted by (C)拓チャン

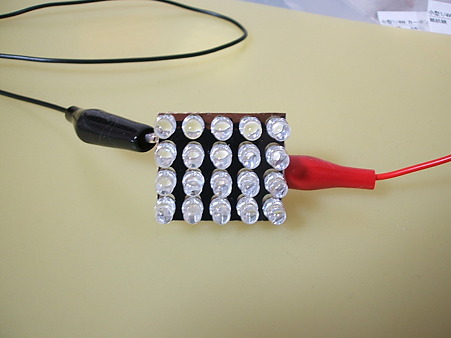

電源を接続して点灯確認！


LED posted by (C)拓チャン
電源ON！
おっと目が眩む(゜Д゜）


LED posted by (C)拓チャン

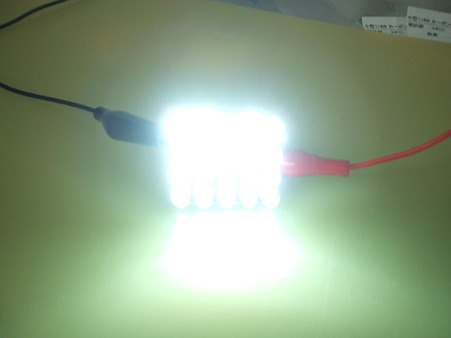

こんな感じで光ります♪


LED posted by (C)拓チャン

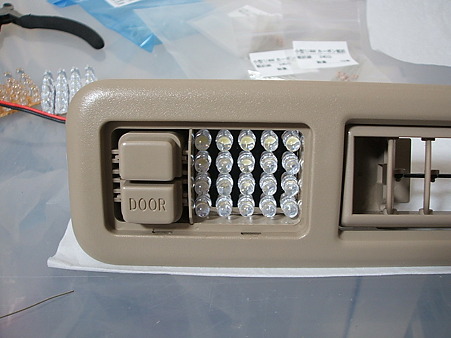

こんな感じに仕上がりました


LED posted by (C)拓チャン

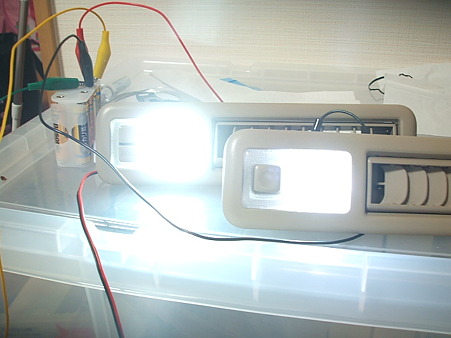

右側手前が５チップLEDバルブで
左側奥が今回作ったエロＥＤです♪
かなり明るいのが分かります(*^。^*)
そんなこんなで【２列目３列目連動化】は次にやります

今年のゴールデンウィークは娘が毎日部活の為遠出ができなかったっす（＾＾；）
と言う訳でカーテシランプでもつけようかな？と思ったら、毎日雨雨
外でドアを開けての作業はきついかなと思い
やろうやろうと思いなかなかできなかった事
１年越しでラゲージランプをＬＥＤにしました！
今までエアサスの電源をラゲージランプから取っていたのでランプは外したままになっていました
どのＬＥＤにしようかな～ワクワク♪


LED posted by (C)拓チャン

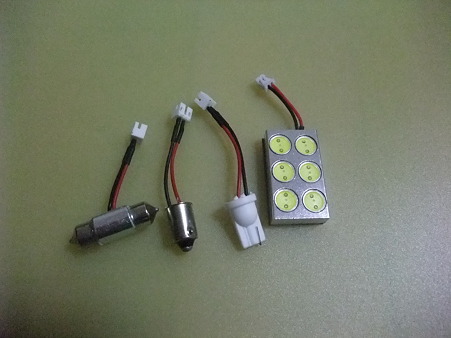

０．５Ｗ×６発にするか（＾＾）


LED posted by (C)拓チャン

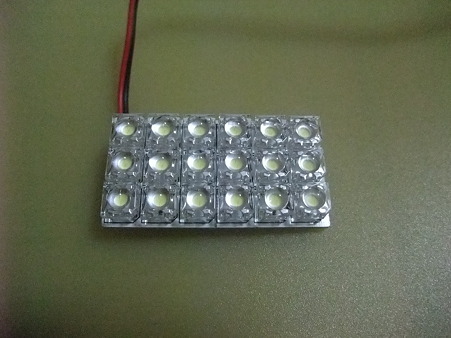

フラックス×１８発にするか（＾＾）
迷ったのでとりあえず光らせる事に


LED posted by (C)拓チャン
０．５Ｗ×６発の光り方
結構中央よりに光が寄っています


LED posted by (C)拓チャン

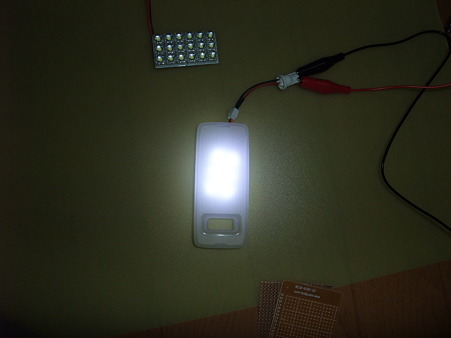

フラックス×１８発の光り方
広い範囲で光っていて結構明るい！
これにしようかな？


LED posted by (C)拓チャン

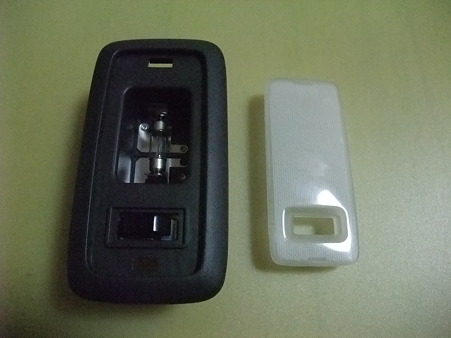

ラゲージランプのレンズを外します


LED posted by (C)拓チャン

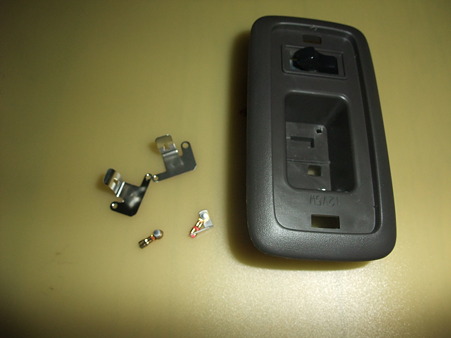

金具を止めているリベットを２．５ｍｍのドリルでもんで外します


LED posted by (C)拓チャン

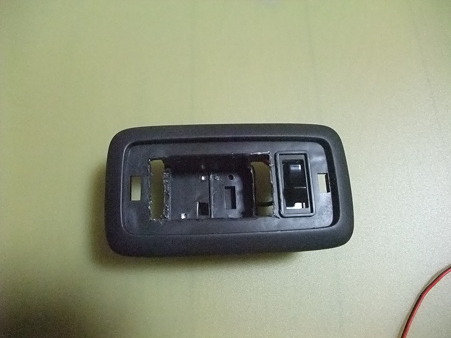

バルブの入る穴よりフラックス基盤の方が大きかったのでホットカッターで基盤が入るようにくり抜きます


LED posted by (C)拓チャン
基盤を埋め込んで完了～♪


LED posted by (C)拓チャン

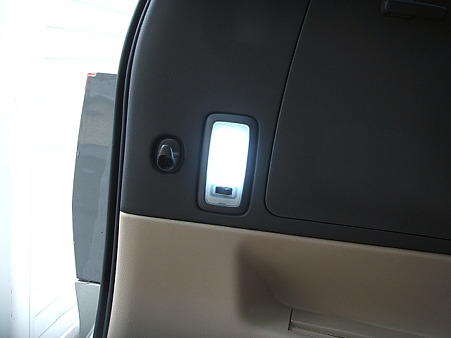

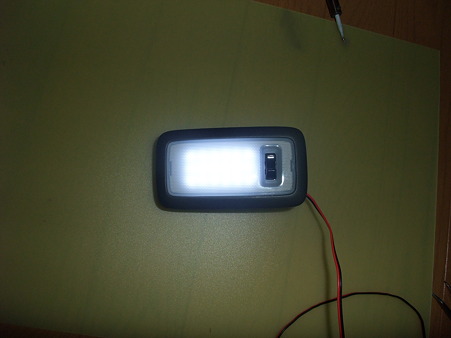

光らせるとこんな感じです！


ＬＥＤ posted by (C)拓チャン
昼間でも結構明るいのが分かります
夜が楽しみだなあ♪

蝦夷～EZO～ posted by (C)拓チャン
今日は「砂川ハイウェイオアシス」でオフ会がありました（＾＾）
オフに参加された皆さん、遠方から来られた方もお疲れ様でした
全道オフは初めての参加だったのでとても楽しかったです♪
札幌圏及び道南地区は野幌PAに一度集まりそこからコンボイしていきました
３０台以上繋がって走りました（＾＾）
後列にいると先頭が見えない走り楽しかった～

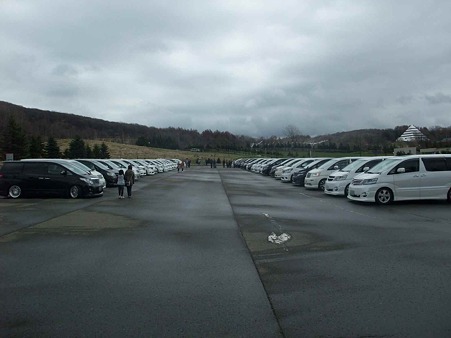

蝦夷～EZO～ posted by (C)拓チャン

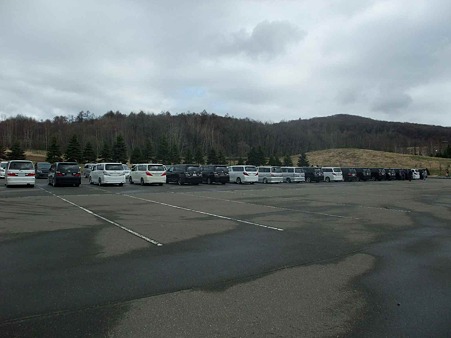

写真１　全体

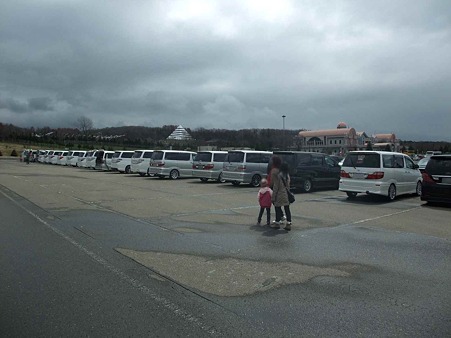

蝦夷～EZO～ posted by (C)拓チャン
写真２　前から


蝦夷～EZO～ posted by (C)拓チャン
写真３　前から


蝦夷～EZO～ posted by (C)拓チャン
写真４　後ろから


蝦夷～EZO～ posted by (C)拓チャン
写真５　後ろから


蝦夷～EZO～ posted by (C)拓チャン

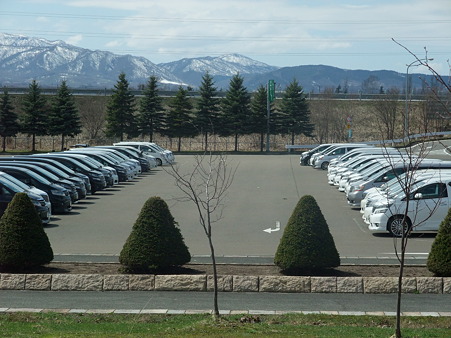

写真６　全体
全体で４６台位集まったそうです
夜は夜で楽しいけど昼間も色々楽しめてよかったです（＾＾）
また来年も参加したいな
