ピッチ加工は4H~4H、5H~5Hの同穴同士でディスク裏逃げ下駄の無いフラット面なら対角線にピッチ加工出来ますので一番安く上る上に元穴も使える8Hマルチピッチになります。
RS(039)114.3-4H逃げ下駄の無いパット面フラットですので100-4Hに理想的なRSですが、ディスク下駄が高いハイディスクの為、FF車にはオフセット的に無理が有りアウトリム0.5J交換と5㎜スライスオフセット加工を要してます。
BBS-RS16インチ弾丸ナット仕様100-4Hピッチ加工&オフセット加工パウダーシルバーフルパウダーコート
兵庫県のお客様・・・114.3-4HのRS(039)16インチ
100-4Hピッチ加工に一番適した114.3-Hでパット、面下駄逃げの無いフラットディスク

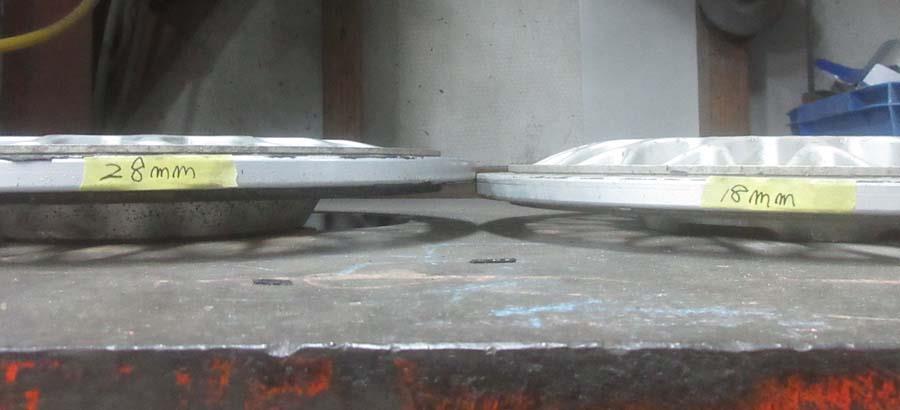

写真右RS(039)はハイディスクですの写真右ミディアムディスクより10㎜ディスクが高いです。
ハイディスクはFF車や軽四車にはアウトリムの前にディスク自体がフェンダーからはみ出ます。

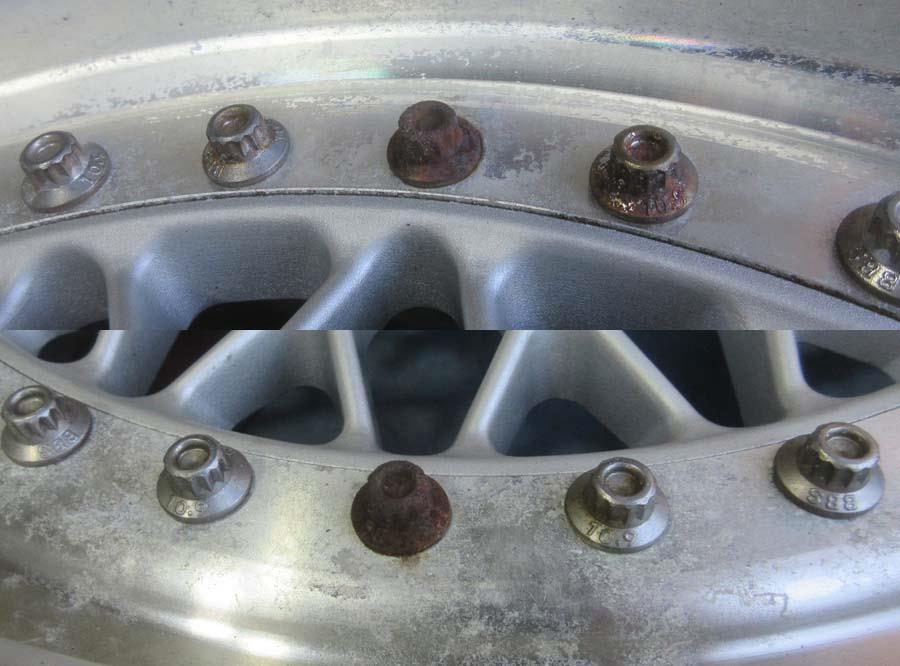

錆びて再利用出来ないピアスボルト30本前後有りそれらは純正ピアスボルトと交換します。

1.0Jの

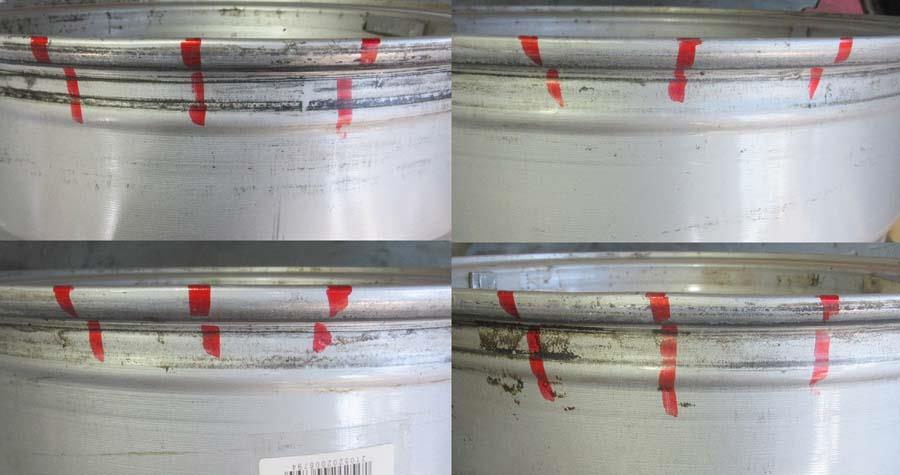

アウトリムは0.5Jと交換しますので1.0Jアウトリム曲り不要で再利用するインリム曲りの修理

センターボア縦柱干渉しない為の弾丸仕様100-4Hピッチ加工

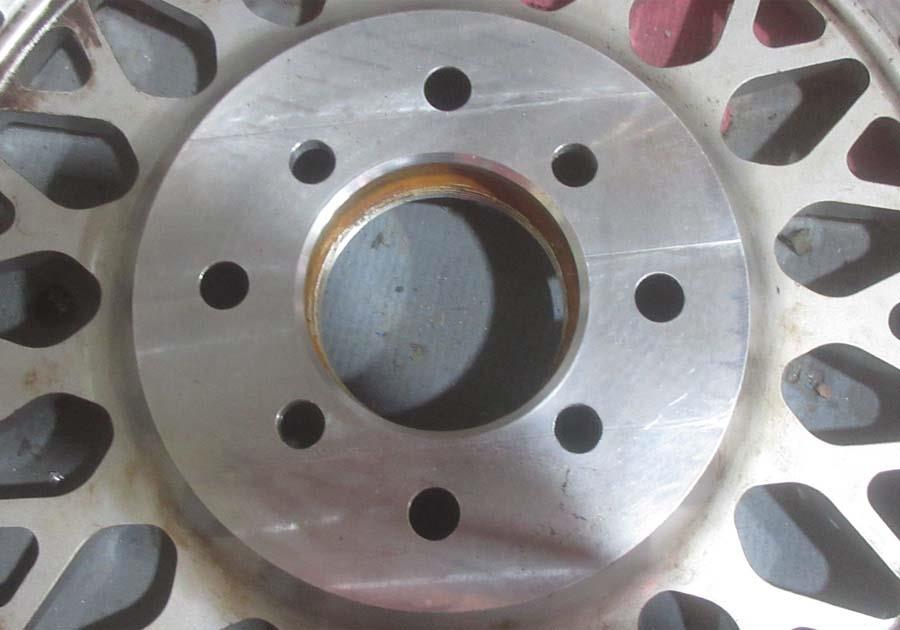

アウトリム1.0Jから0.5J(12.7㎜)浅くなってもまだ間に合わない為、約5㎜パット面スライスオフセット加工・・・・
パット面スライスした物はハブリングは使えません。

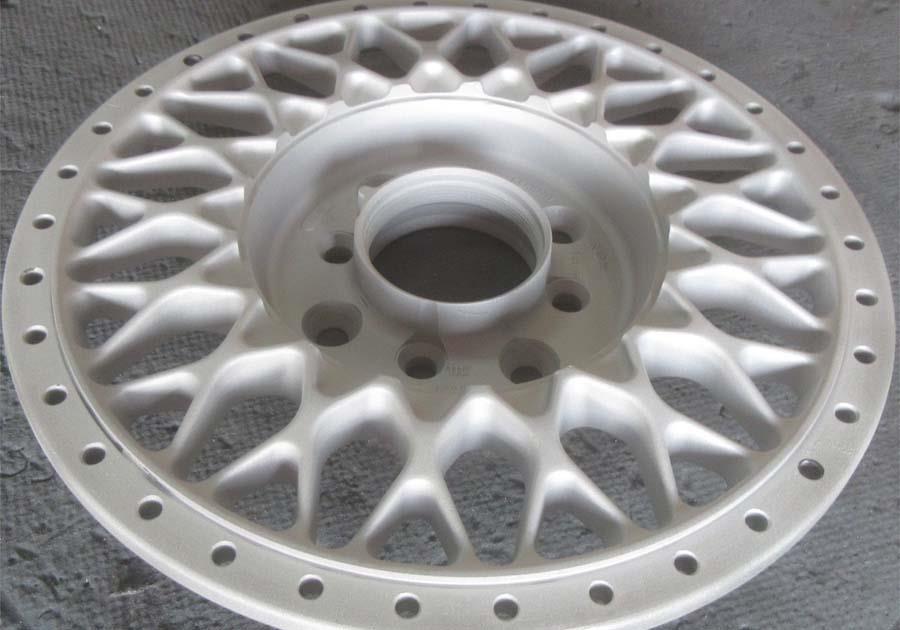

ピッチ加工&オフセット加工が済んでからディスク塗装剥離~ブラスト研磨

鍛造ゆず肌落としハンドアクション研磨

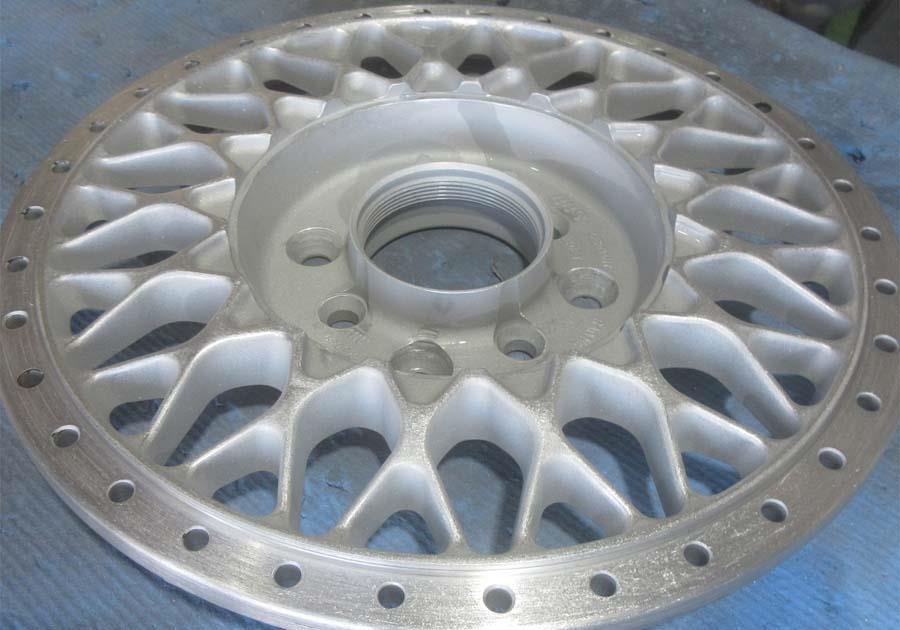

平滑面出し当社独自のバレル粗研磨

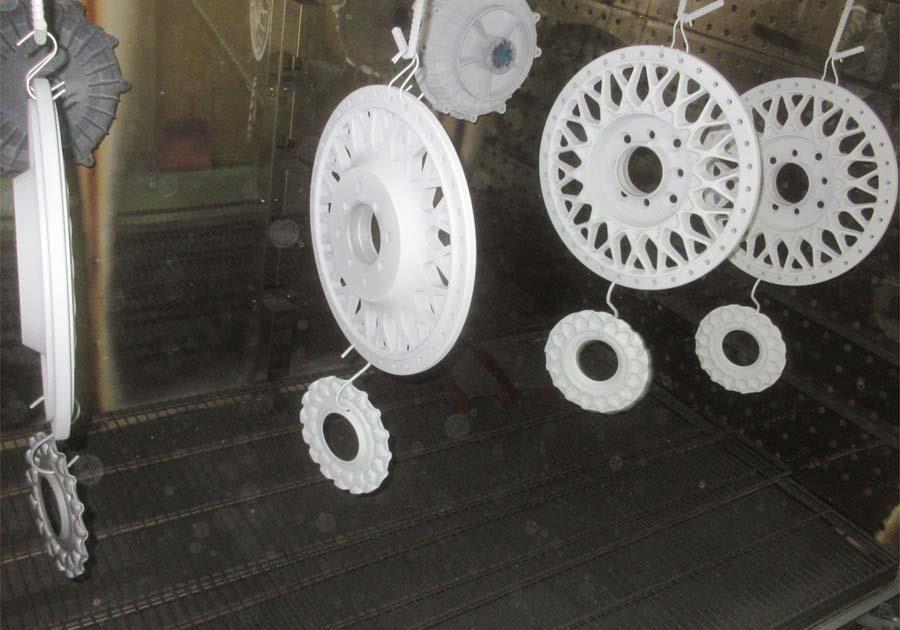

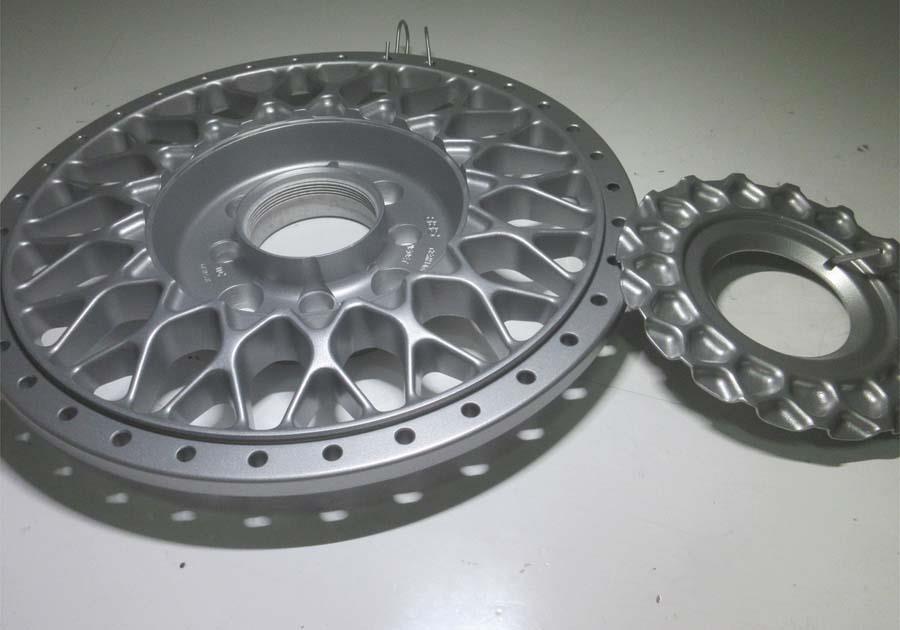

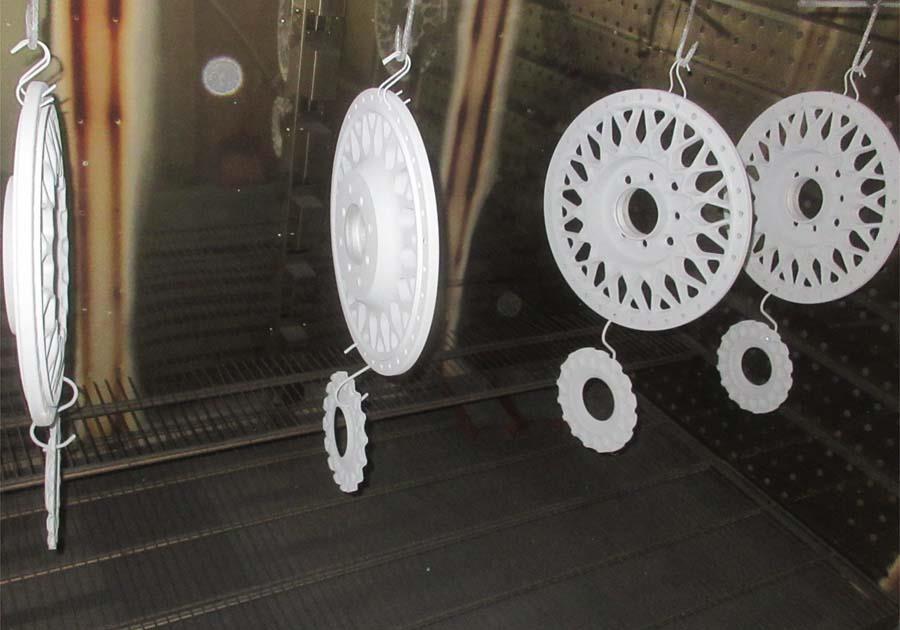

メッシュプレートもディスク同様の下処理研磨してパウダーシルバー静電噴射

パウダーシルバー1コートではメタリック本来の光沢艶が出ませんのでパウダーアクリルクリアーリコートは必須です。

光沢艶出しパウダーアクリルクリアーリコート

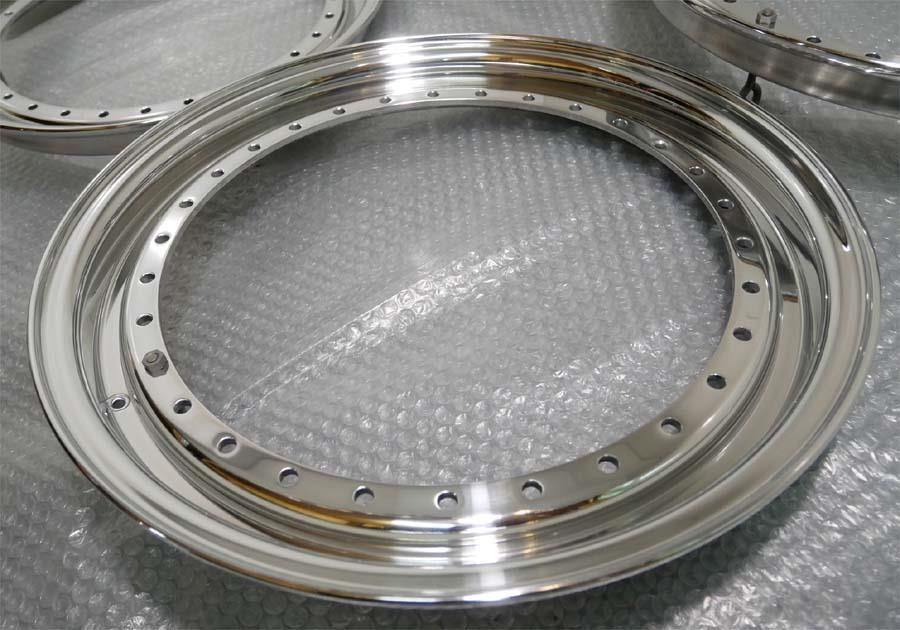

交換した0.5Jアウトリム鏡面バフポリッシュノークリアー

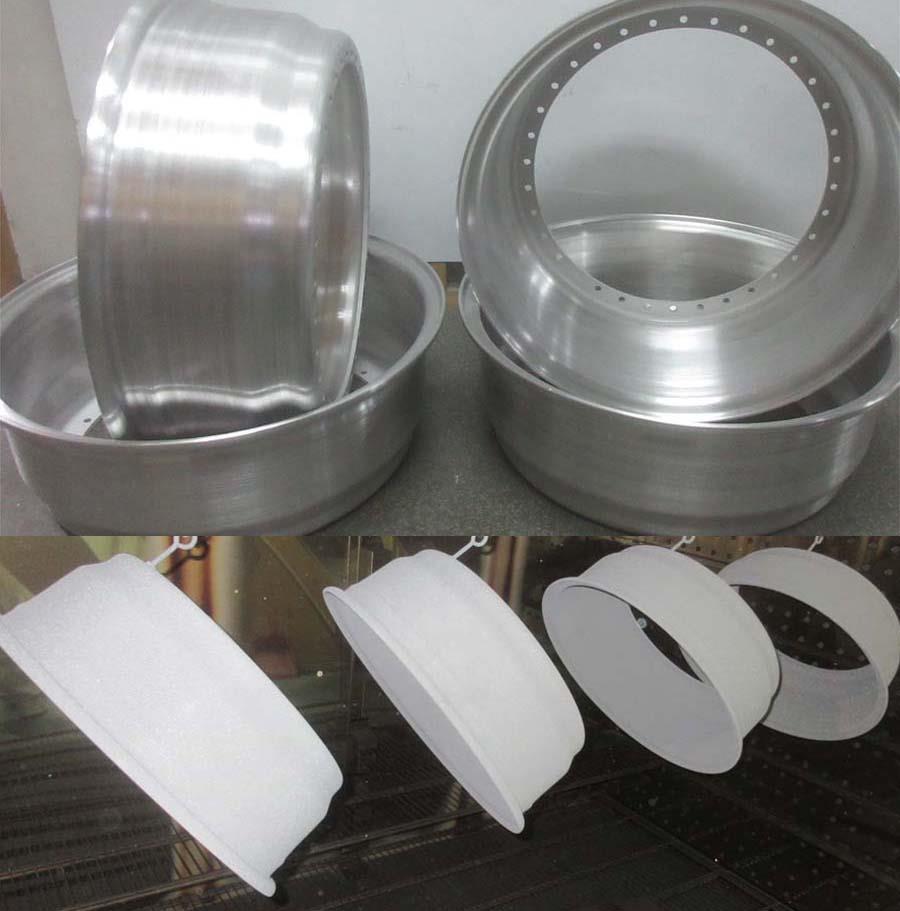

インリム塗装剥離研磨~パウダーシルバー静電噴射

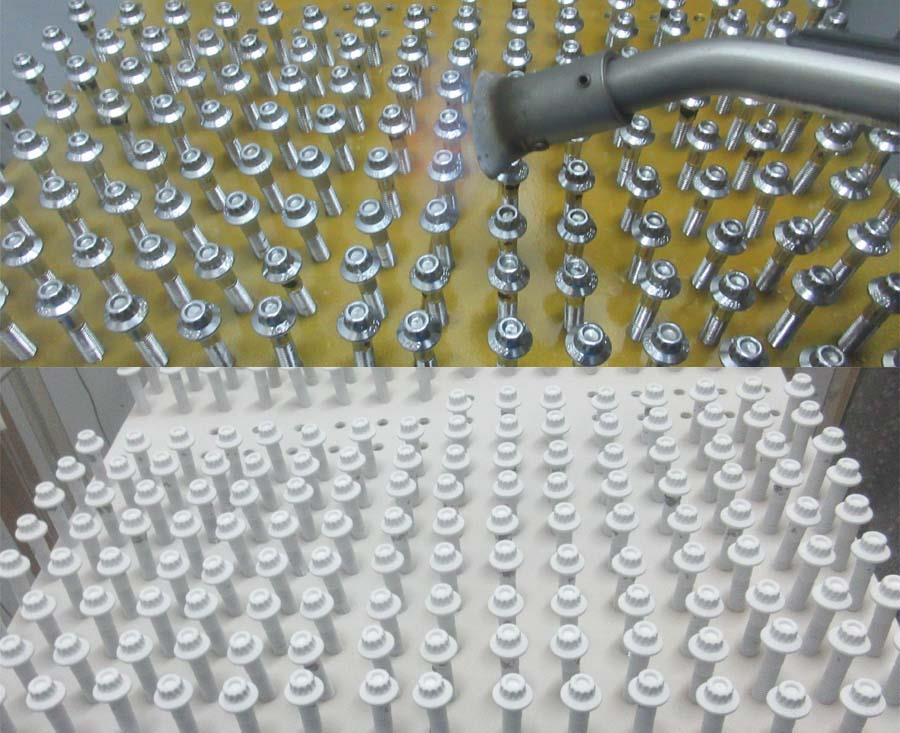

ピアスボルト交換洗浄研磨再錆び防止パウダーアクリルクリアーコーティング
6角キャップのハンド3次元研磨
RSは毎月10セット前後入荷しますので効率良くまとめて6角キャップのバレル3次元研磨
ポリッシュ密着性UPガスグラスプライマー化学処理~パウダーアクリルクリアー

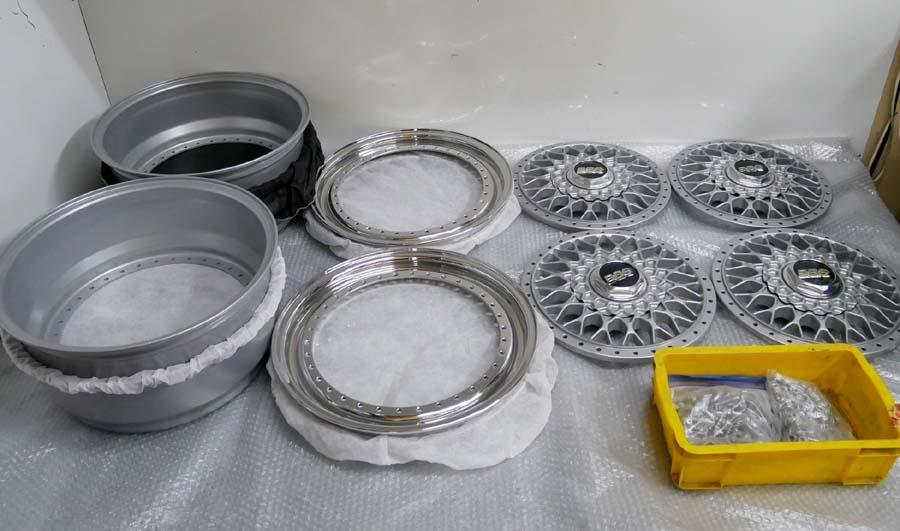

各パーツ別施工完成

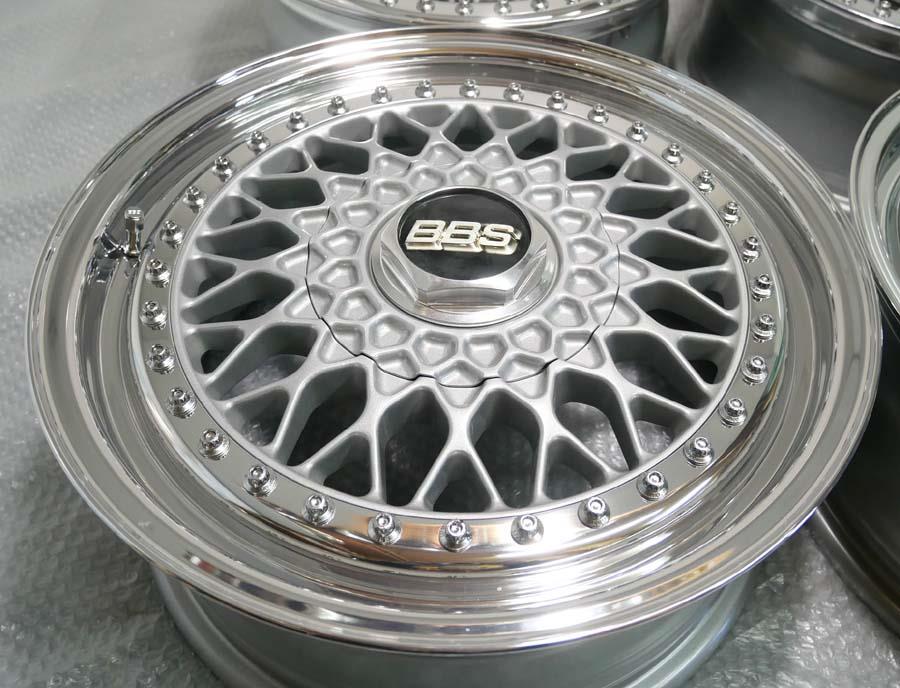

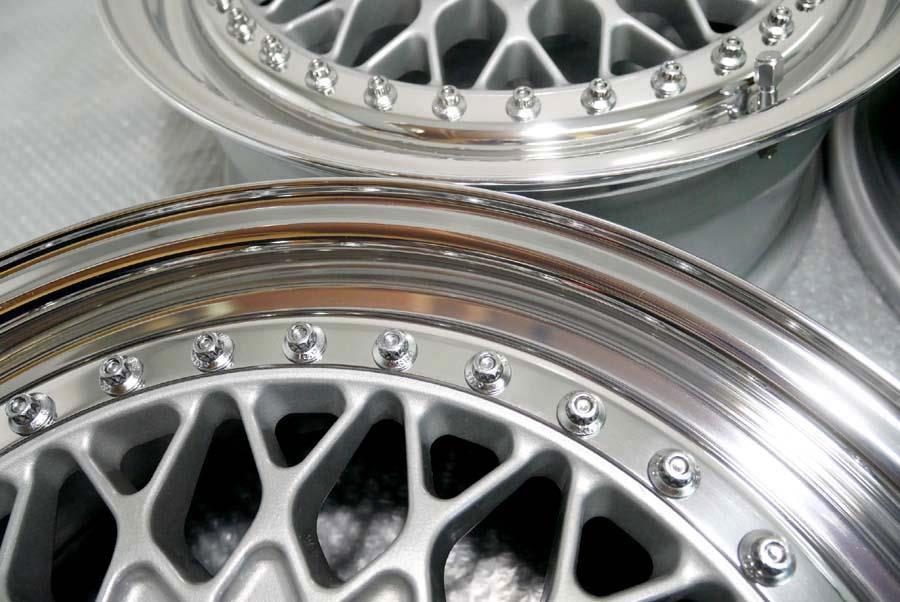

100-4H16x6.5J+35完成
・・・インリムへのパウダーコート推奨理由・・・
裏リムは普段汚れっぱなしでメンテ掃除が出来ませんので
「頑丈肌で密着性が良く塗装が剥げにくい・熱に強いためパットカスが付きにくい・汚れ付着がしにくいため汚れ落ちが良い」インリム塗装はパウダーコートが絶対お勧めです。パウダーコートはガラスコーティングなど不要です。

アウトリムBBFバフ鏡面ポリッシュノークリアー
■BBS-RS16インチ/100-4Hピッチ&オフセット加工パウダーシルバーフルパウダーコートの詳細■
・アウターリム・・・・・・・・・・0.5Jx4枚交換BBFバフ鏡面ポリッシュノークリアー
・インナーリム・・・・・・・・・パウダーシルバー
・ディスク・・・・・・・・・・・・・100-4Hオフセット加工パウダーシルバー+パウダーアクリルクリアー
・メッシュプレート・・・・・・パウダーシルバー+パウダーアクリルクリアー
・6角キャップ・・・・・・・・・バレル3次元研磨パウダーアクリルクリアー
・ピアスボルト・・・・・・・・・30本交換洗浄研磨パウダーアクリルクリアー
・ナット・・・・・・・・・・・・・・・サンドブラスト再錆び防止パウダーシルバー
・エアーバルブ・・・・・・・・新品交換
・リム交換分解合体に伴うシーリング打ち直し
※RS用純正中古パーツ「アウトリム&インリム・ディスク・メッシュプレート・6角キャップ・ピアスボルト・ナット」など修理リフレッシュお客様用のストック品のため中古パーツのみの販売はお断りしています。
●RS16~17インチ100-4Hピッチ加工に付いて●
↓

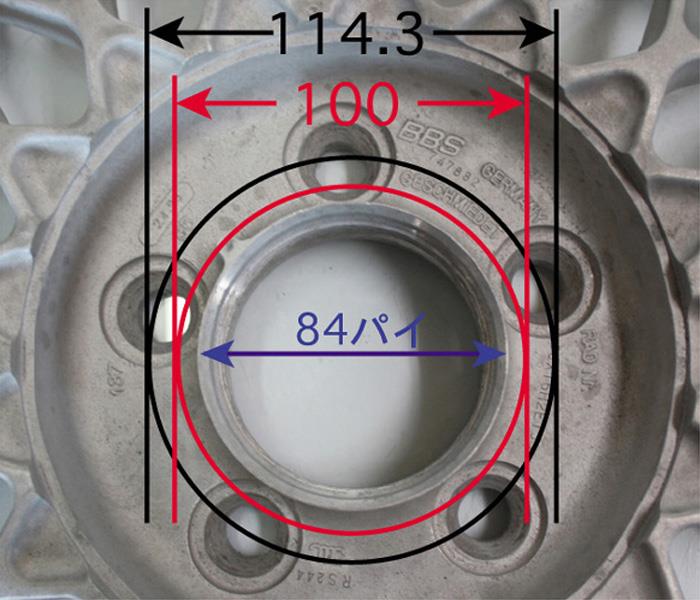

16~17インチRSはセンターボア直径84㎜有りますので100-4H普通にピッチ加工すれば
センターボア縦柱に100-4Hピッチ60度テーパー外周が縦柱に干渉します

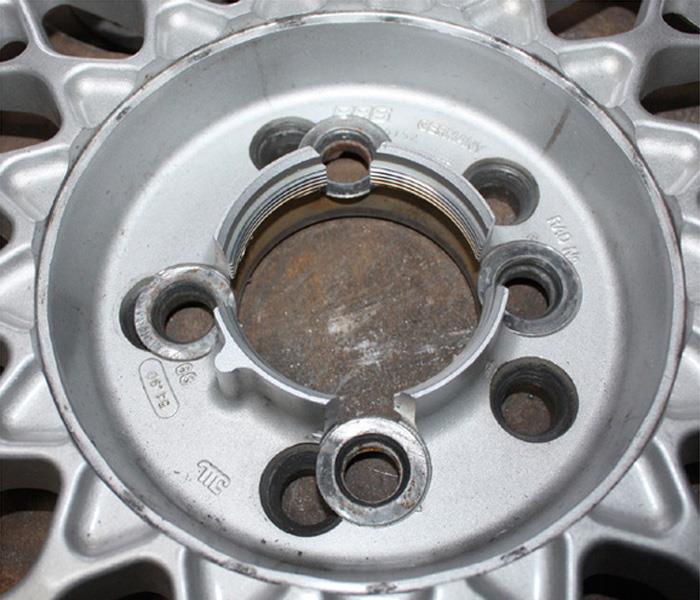

縦柱干渉部を切断された100-4Hピッチ加工ですがこれでは口が開き6角キャップが緩み飛んで無くなりさらにセンターコーン式タイヤバランスも取れなくなる悪い例

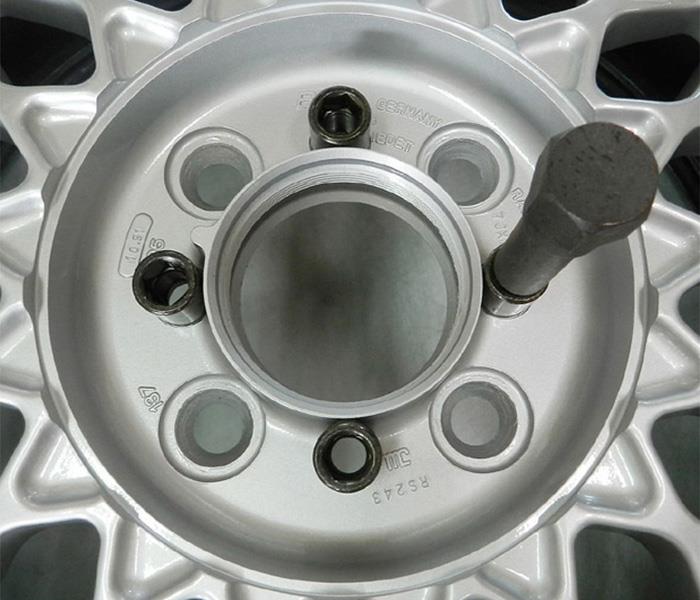

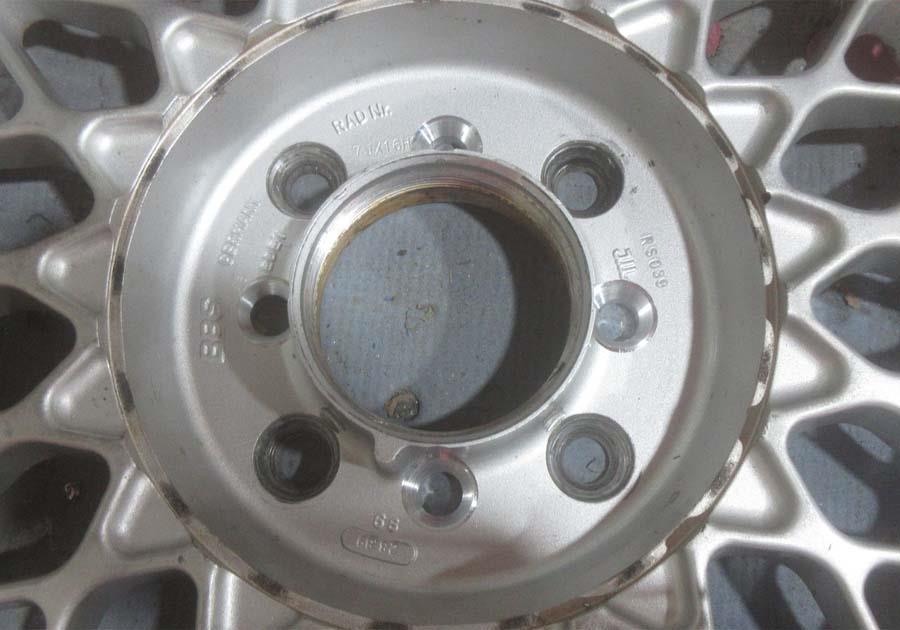

センターボア縦柱干渉しない為の国産車用弾丸ナット式100-4Hピッチ加工

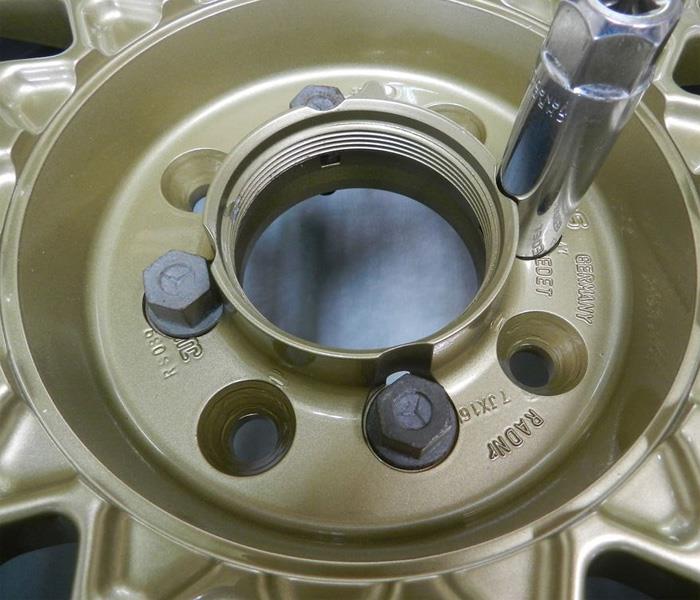

センターボア縦柱干渉案内合わ外車専用スタットボルトアダプター外寸合わせの100-4Hピッチ加工

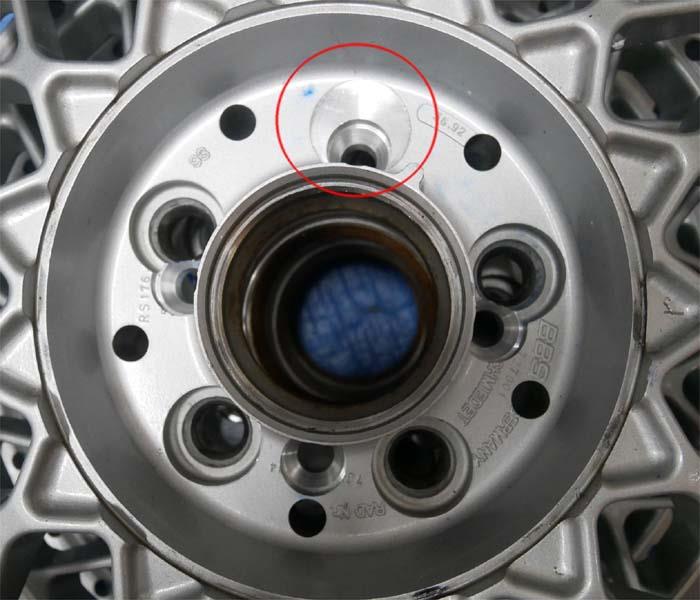

114.3-5~100-4Hは1穴交差しますので1穴アルミ圧入埋め(赤丸印)100-4Hピッチ加工
再塗装や磨きによるリフレッシュ・リメークは肝心要の曲り、ガリ傷修理が出来てからの話しです。
※悪質な削り込み修理など一切行っていません。
※RS用純正中古リムは多数ストックしていますので「腐食の酷いモノ・修復歴有るモノ」は程度の良い中古リム提供交換したしますのでご安心ください。
※RSに限らず3Psホイールは殆どのメーカーやモデルに対応したリム交換可能ですので諦める前にご相談ください。
