2017年03月10日 イイね!

今日は花金!

今日は花金!花金って死後になりましたが
サラリーマンにとって
金曜日は特別な日です
歳老いたオイラにとっても
安心して徹夜の出来る日
それが花金なのであります


先週の花金はローテーターのレストアをしました


今日(花金)はラジオのレストアをしております


黄ばんでいたリモコンも分解してマジックリンで綺麗に


意味あって同じ型式のラジヲを2台まとめてレストア中です

実はオイラが最初に購入した真空管ラジヲをレストアした方の記事にこう書かれていた
「一番大変なのがダイヤル糸の指針への固定。部品の隙間を縫って細長いドライバーでネジを締め付けなければならず、年寄りには苦労の多い作業となった。周波数の一番低い位置で指針を留めようとするのが常識だが、すると目盛が合わず、結局真ん中付近でしかこの作業ができないのであせった。このラジオの保守は電気屋泣かせだったに違いない」

そして次に購入した二号機の時にはこうでした
「お世話になります。大変申し訳ございませんが、お電話いただけないでしょうか。最終確認をしていたところ、チューニングの糸が外れてしまいました。よろしくお願いします」
オイラは修理を待つことを選択そして一週間後に連絡があった
「お世話になります。このたびはご迷惑をおかけしまして大変申し訳ございませんでした。商品の修理が完了致しましたので発送しました。(プロの修理なのでご安心下さい。)よろしくお願いします」

上記の経験によりオイラはダイヤル糸式真空管ラジヲの分解レストアについてトラウマになってしまいました
今回は、お気に入りのラジヲが壊れてもかまわないを実現する為に、同一のラジヲをもう一台購入して分解する事によりトラウマを自信に変える事が出来たのが自分にとっての進歩であった
Posted at 2017/03/11 01:45:31 | コメント(8) | トラックバック(0) | 蓄音機&真空管ラジヲ等 | 日記
2017年03月06日 イイね!

今時はいろいろな着弾がありますね!

今時はいろいろな着弾がありますね!今朝某北の国から、排他経済水域に向けて弾道ミサイルが着弾したみたいですが、昼間にはオイラの家にも海の向こうの中国地方にある某元アマチュア無線局(義父)から発射された奇妙な真空管が着弾しました
ネットで調べてもこの奇妙な真空管は何に使用するのかはわかりませんが人体に無害みたいですので保管する事にしました

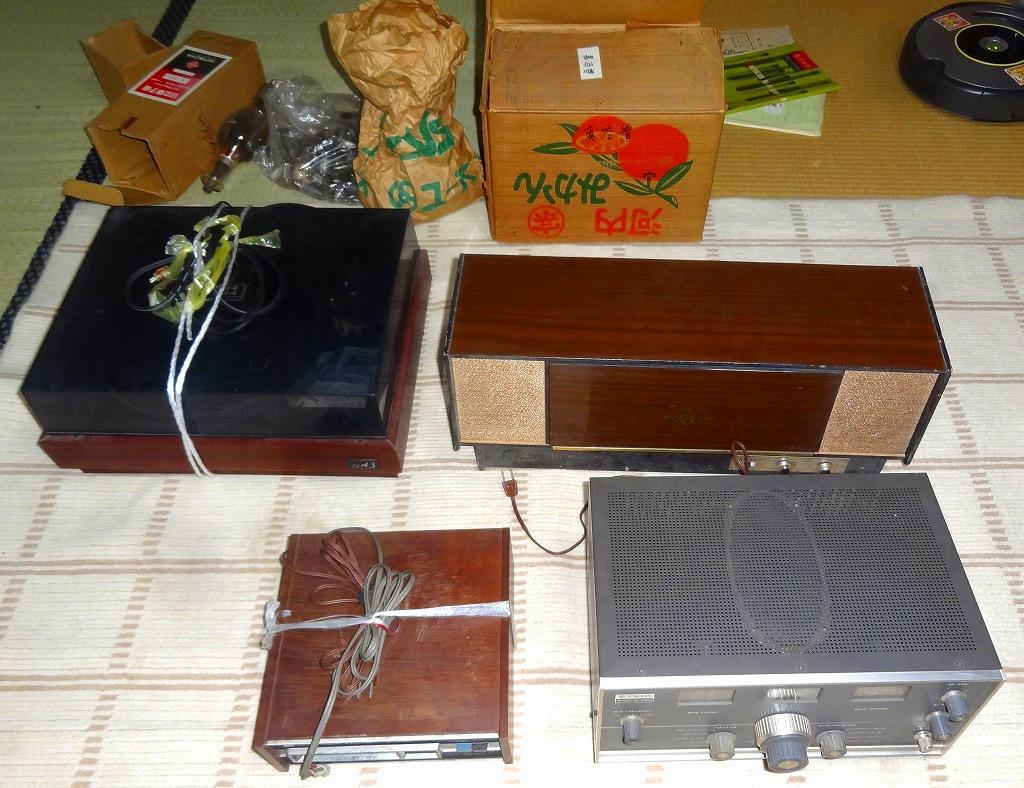

海の向こうから無事に着弾した大きな物はこちらに並べてみました



作りかけたアンプ?それとも極秘電気機器?オイラには何やらわかりません

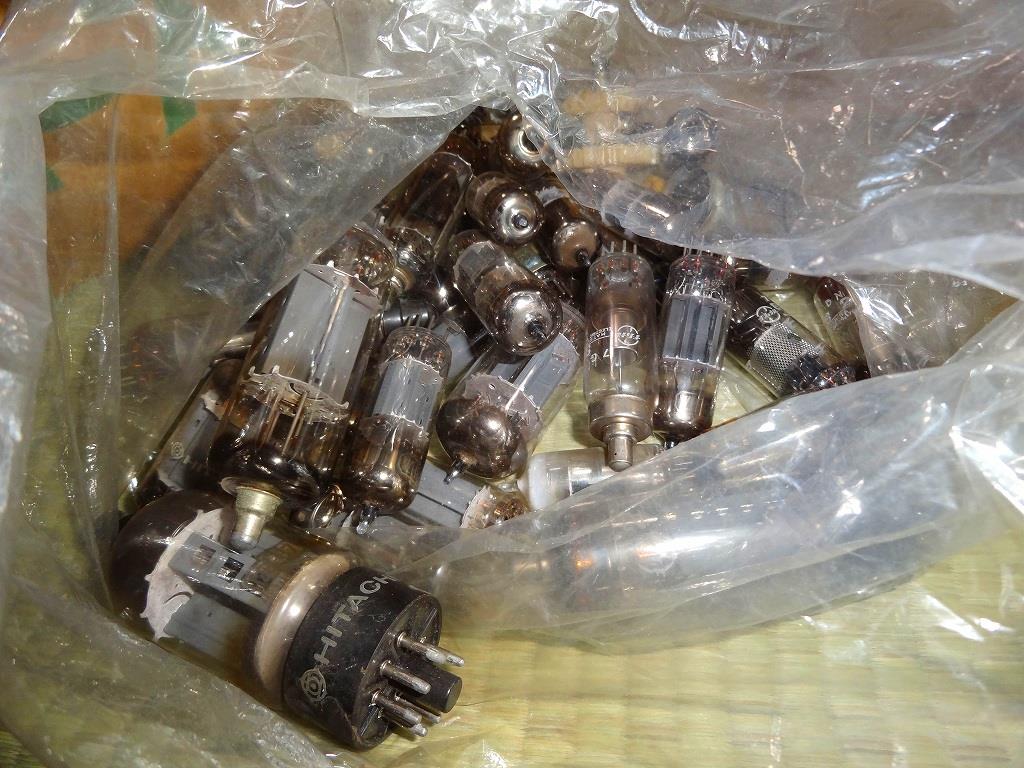

小型真空管?

中型真空管?

真空管?


中でもオイラのお気に入りはこちらです


アンティークな真空管レコードプレヤー
製造元は早川電機製です
妻に聞くと「私が中学生の時に引越した以来ヤードに仕舞い込んでから一度も出していない物だと思う」との返事
40年以上放置されていたと思われる電蓄ですが電源を入れるとモーターが回りだしました
しばらくすると真空管のヒーターが温もったのかボリウムを回すとバリバリと音を出しました
しかし針を触っても音が出ないので修理が必要みたいですがオイラの素人修理では無理かも(汗)


これは往年のアマチュア無線局の写真によく出てくる真空管式受信機です
1966年発売で既に半世紀が経過しております(現物は初めて見ました)
電源投入して10秒後バリバリと音が出ていましたので完動品だろうと思います
お気に入りの完動品は
軽整備後ランクル昭和館で展示しておくことにします

おとうさん楽しい爆弾をありがとうございました

Posted at 2017/03/06 21:50:46 | コメント(6) | トラックバック(0) | 蓄音機&真空管ラジヲ等 | 日記
2017年03月02日 イイね!

真空管ラジヲの修理

真空管ラジヲの修理昨日、今日と仕事から帰って
三台目真空管ラジヲの
ミニレストアを行いました




アンティークでオサレな木箱の表面はコキズが目立ちます

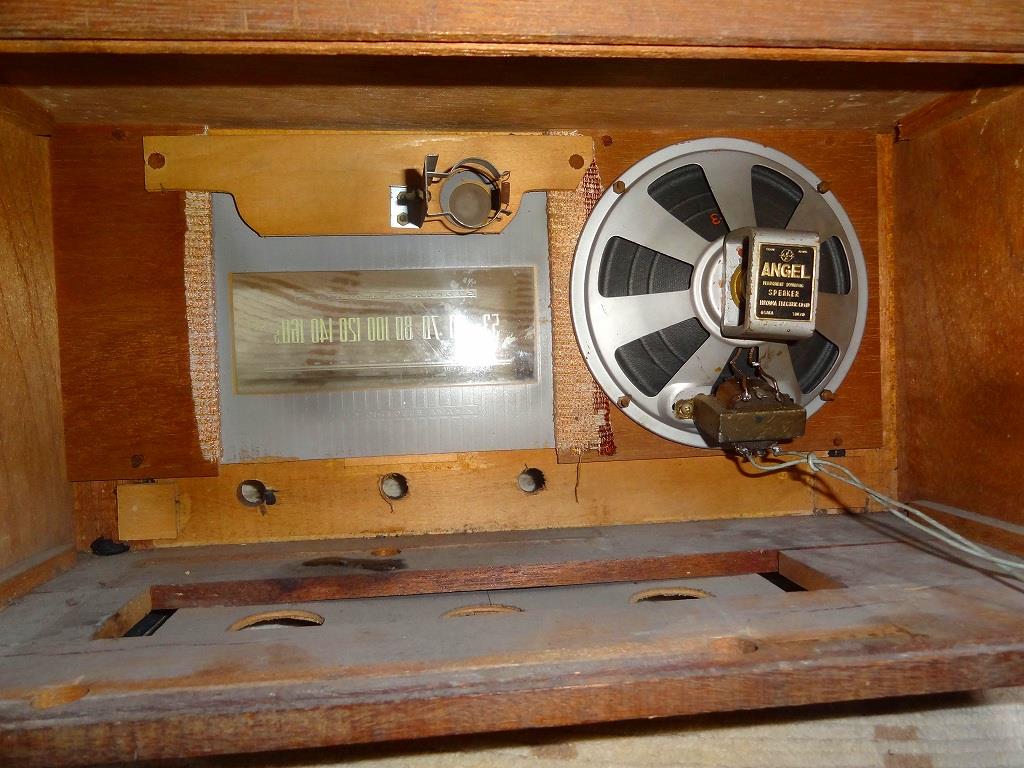

木箱の内側は60年を経た埃がうっすらと残っております


黄ばんだツマミはマジックリンに一夜漬けて綺麗にしました

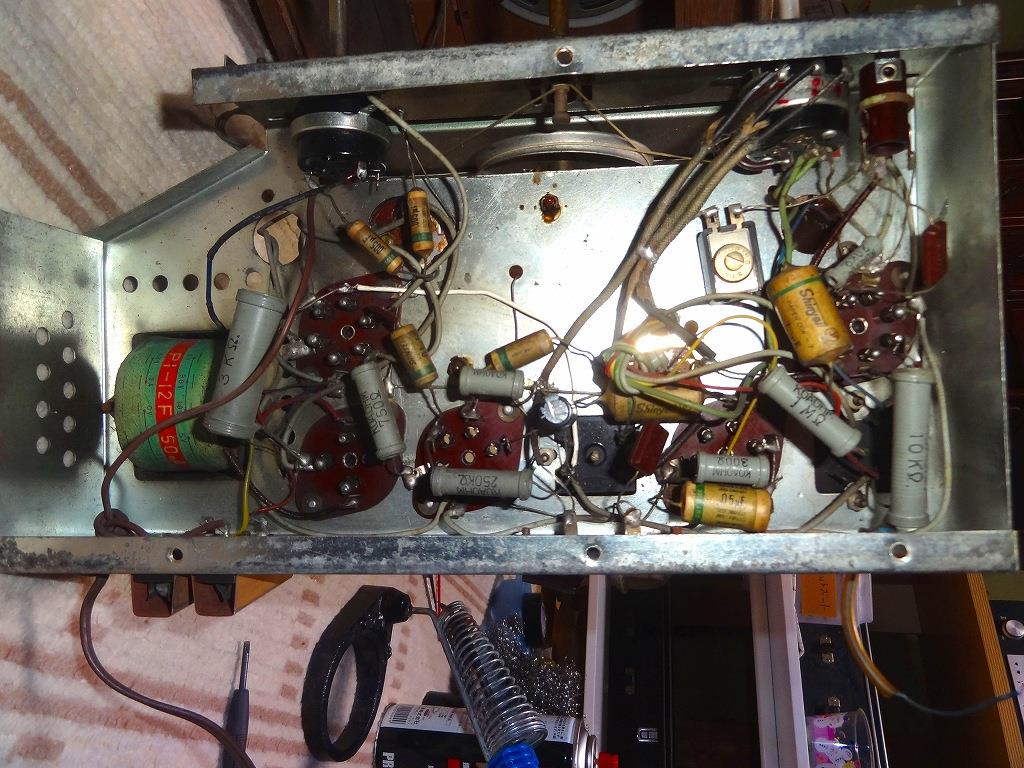

シャーシー裏のパーツの半田付けをしっかりと付け直しました


グロメットゴムか硬化してパイロットランプが脱落後に破損してしまいました


脱落時に外れたパイロットランプのソケットの半田付けをやり直しました


パイロットランプへの電圧は交流の5.6Vがかけられているみたいです

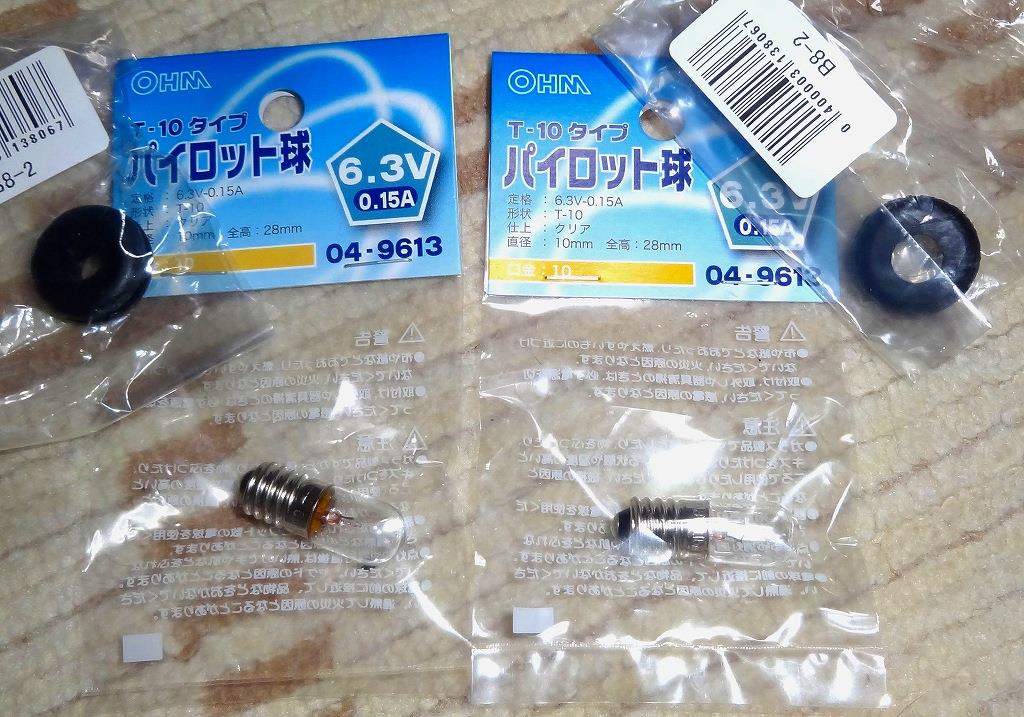

6Vのランプは売れれていませんでしたから6.3Vのランプにします


グロメットゴムとパイロットライトを新品に交換しました


サランネットクロスの交換をしたいのですが木ネジが錆びて外れません


ツマミは綺麗になりました
サランネットクロスの交換はあきれめました
外箱はコキズを消す為にワックス仕上げをしました

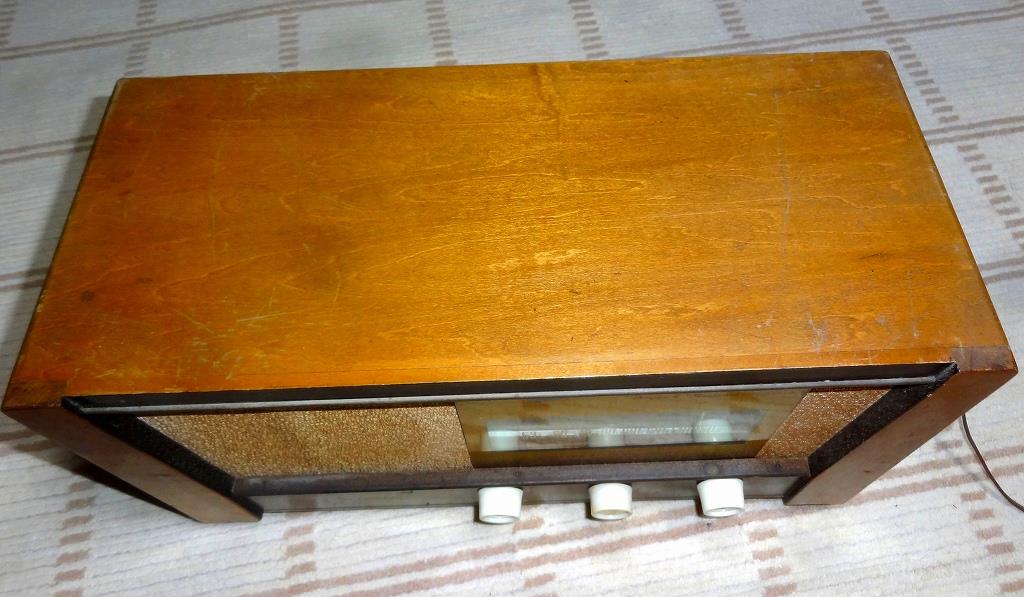

天板もそれなりに綺麗になりました


先日入手したマジックアイ変換ソケットです
6E5用ソケットにこの変換機を接続すると6E5Cが使えます
Posted at 2017/03/02 22:49:09 | コメント(7) | トラックバック(0) | 蓄音機&真空管ラジヲ等 | 趣味
2017年02月28日 イイね!

着弾しました

着弾しました待っていた物が
着弾しました
それは「はくさい」では
ありません


さっそく箱を開いてみると
檜山電機製のエンゼルラジオでした
初めて買うST管式ラジヲで、購入前に画像で確認したとおりにダイヤルの指針は曲がっていました

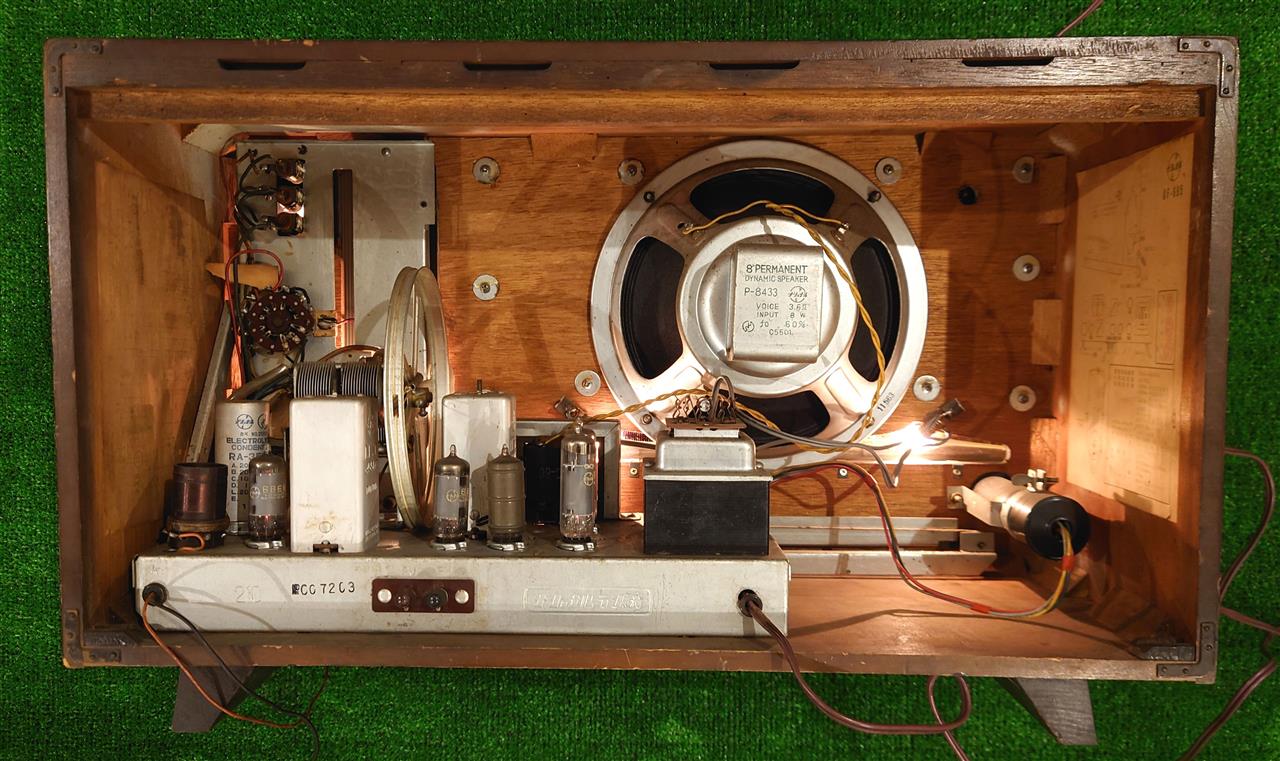

ダイアル指針を直すには中身を木箱から取り出す方法しかありませんのでシャシーを木箱から取り出しました


ダイヤル指針を真っ直ぐに直してシャーシを清掃しました


ついでに裏の錆びた部分の錆おとしをしました


シャーシを元に戻してダイヤル指針が真っすぐに直った事を確認しました


このラジヲのマジックアイは6E5でした


点灯はしておりますが、寿命のせいか暗いので今後パーツが入手出来れば交換予定です
今度のラジヲは時間に余裕が出来れば木箱のレストアをしてみようかと思っております
Posted at 2017/03/01 00:42:21 | コメント(5) | トラックバック(0) | 蓄音機&真空管ラジヲ等 | 趣味
2017年02月16日 イイね!

バレンタインに着弾した真空管ラジオの修理状況!

バレンタインに着弾した真空管ラジオの修理状況!多少問題と故障のあった
真空管ラジヲの②号機
三ヶ所問題がありました
本日突貫工事にて
とりあえず完成しました


一番目の問題は、交換されたロータリーSWの軸が純正より長い事が原因で本体の隙間が大きい事です
ロータリーSWの軸にはつまみが空回りしない様に星型縦溝が切ってありますから、長いといえども切断する事は出来ません


この問題を解決する為に、つまみの加工をする事にしました
つまみの金属カバーを外しました(画像左側のつまみ)


とびだしたつまみをロータリーSWの軸に深く挿入する為に、つまみの穴を深くする加工をしました
裏から穴あけをするのは簡単ですが、つまみの溝が削れて空回りする可能性が考えられますので、軸を深くつまみに挿入出来る様に、つまみの表からドリルで注意しながら穴あけをしました
完成したのが画像のつまみです


ドリルでの作業が完了したので、つまみの高さが揃いました

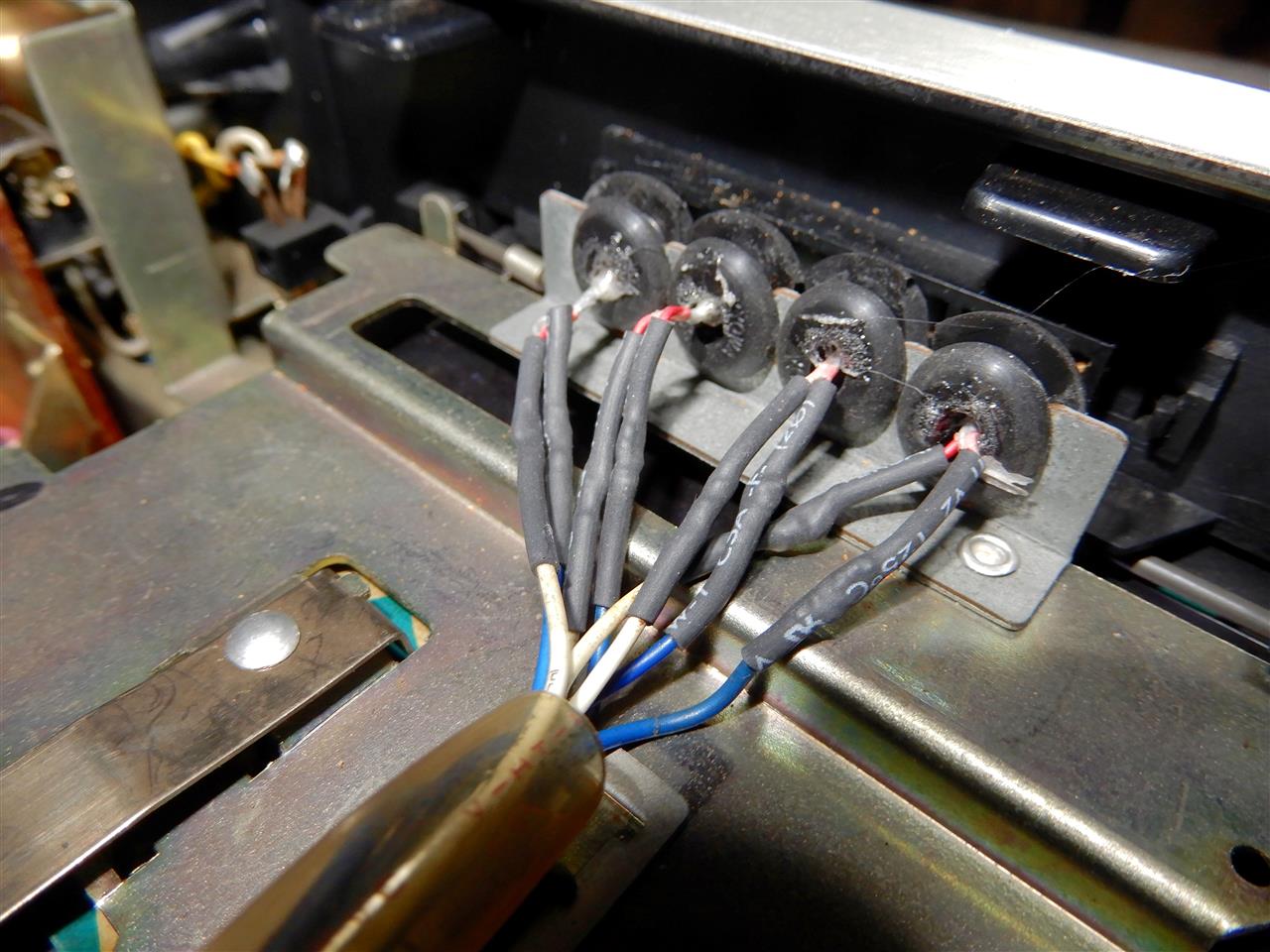

二番目の問題は赤丸の電球のみが点灯しない事です
これはハンダ付けをやり直すことで無事に点灯しました
各電球の光が隣に漏れない様に仕切り紙カバーが付いていたみたいでしたが、長年の劣化?破れている箇所がありました
これが原因でランプの表示状態が不明瞭になります


この問題を解決するために工作用木材で仕切りを作成


この仕切りにより電球の光は隣には干渉しません


隣に光の干渉が無い為に点灯状態が明確に確認出来ます


三番目の問題は暗くて確認のしづらいマジックアイです


マジックアイの品番を確認するために外してみました


使われていたマジックアイはナショナルの6Z-E1です
○○オークションでも今現在は一本もありませんでした
真空管一号機のマジックアイと同じ品番みたいですので交換して明るさを確認するために外してみました



①号機は純装着されていたのではなくて6S5Gでした
マジックアイに関しては今すぐの交換確認はお手上げです


最後に木材で作った仕切り板にアンティークな塗装をして


埃を掃除してシャーシを磨いて綺麗にして本体は完了です

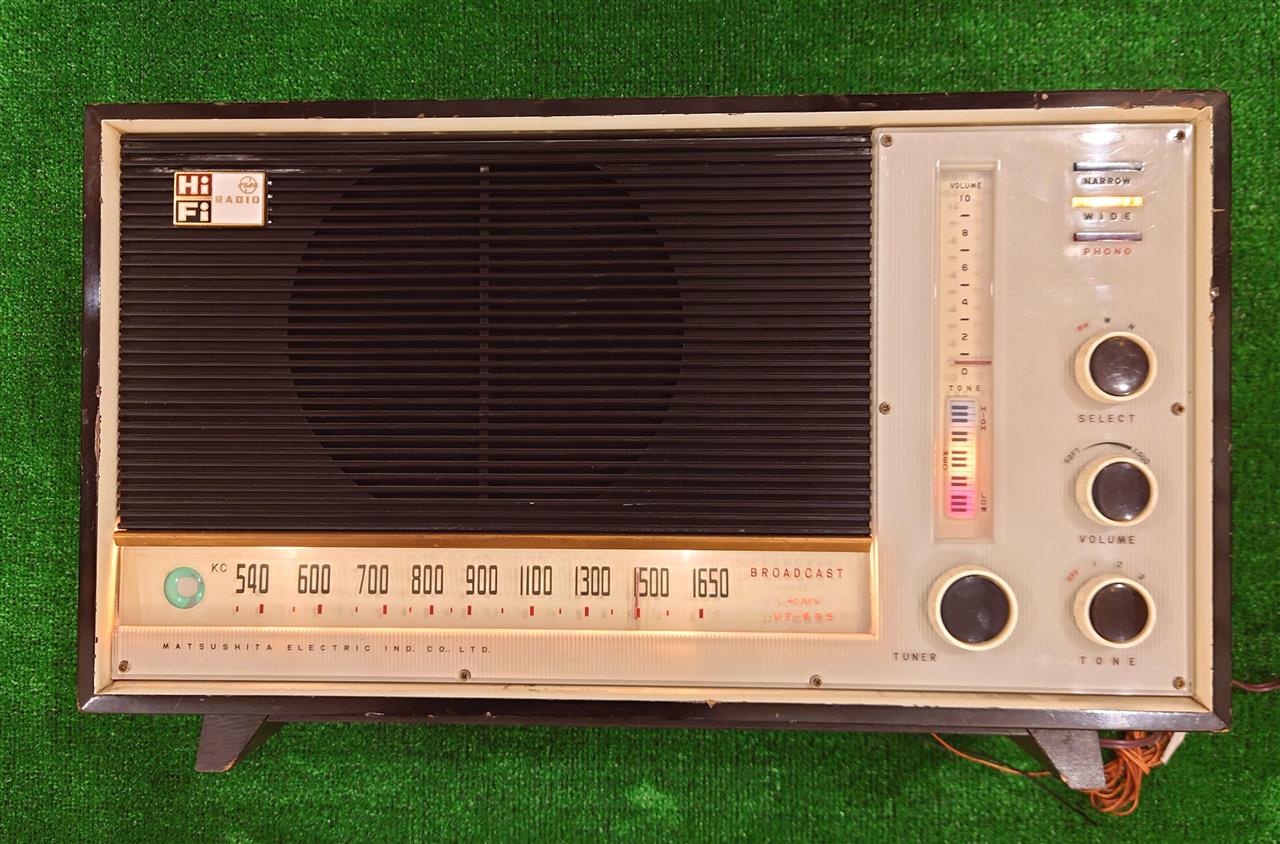

このラジヲの特徴はリモコン操作で電源と音量可変が出来る事
イヤホンの接続も出来るらしいのですが詳細は不明です


カーパーツの余り物でリモコンのホルダーも作ってみました


①号機と縦に並べて昭和のニオイに酔いしれました


追記
YAHOOプログでお世話になっているJN2VNV局の
本格的な真空管レストアの動画をご覧ください
Posted at 2017/02/16 23:57:40 | コメント(4) | トラックバック(0) | 蓄音機&真空管ラジヲ等 | 趣味
