RAV4ミーティング part6
久しぶりのT君 RAV4(MXAA54)

今宵も楽しい物を持って我が家にやって来ました
前回よりも色々VerUPしてます



まずは、バンパーの取外し
いろんなパーツが後付されてるので、手間がかかります



エアソーでカットしたり



養生して、星空のもと塗装したり



途中、黄色のが邪魔したりしましたが(笑)

RAV4 ＋ タコマグリル の完成！！



しっかりマーカーランプも仕込んであります
T君は光り物大好き(^^)



なんとか日付が変わる前に家路につきました。
まだまだ、進化は止まらないようです。

RAV4ミーティング part5
T君(RAV4 MXAA54)は雨天時非走行車両のため
今回は自宅にて出張お手伝い

今回は新調したブルバーに取り付けた
「JAOS LED フォグランプ 26C イエロー」
の配線処理

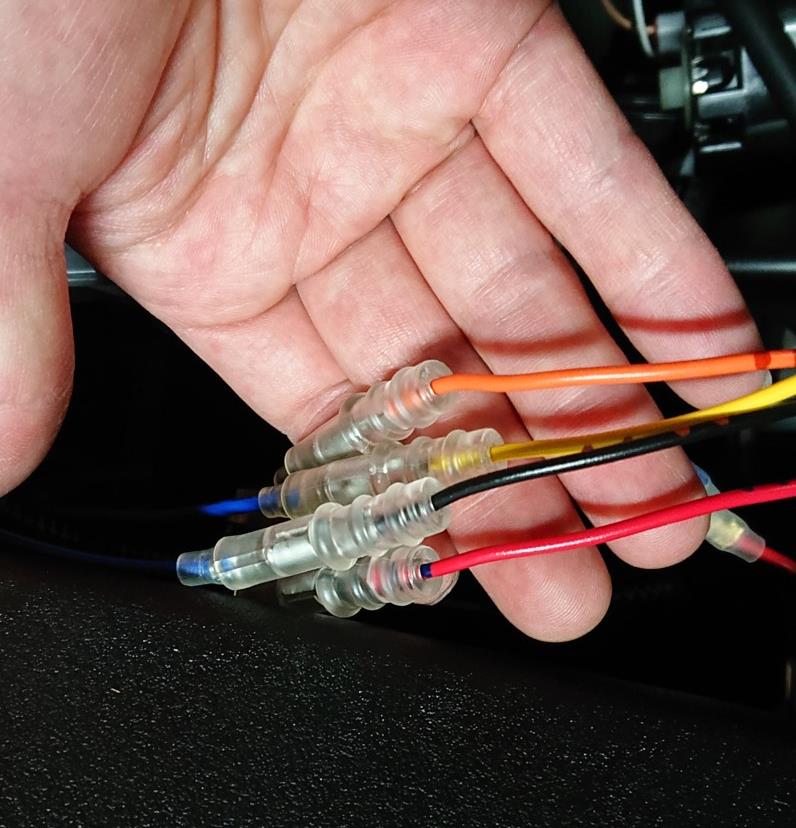

いつものリレー配線処理をして
今回の課題はオプションコネクタの空き

室内からエンジンルームにつながるオプションコネクタ
4本の配線が自由に使えるけど前回までに

橙：イルミ(ウィポジ)
黄：フードライト(IPF)
赤：IGON+12V(JAOSイルミ)
黒：ルーフライト

4本全て使っているため空きなし...

ということで
IGON+12VのデイライトとなっているJAOSイルミを
スモールライトのイルミ(ウィポジ)と兼用するよう変更

橙：イルミ (ウィポジ ＆ JAOSイルミ)
黄：フードライト(IPF)
黒：ルーフライト
赤：JAOSフォグ

JAOSイルミの配線処理に手こずりながら完成

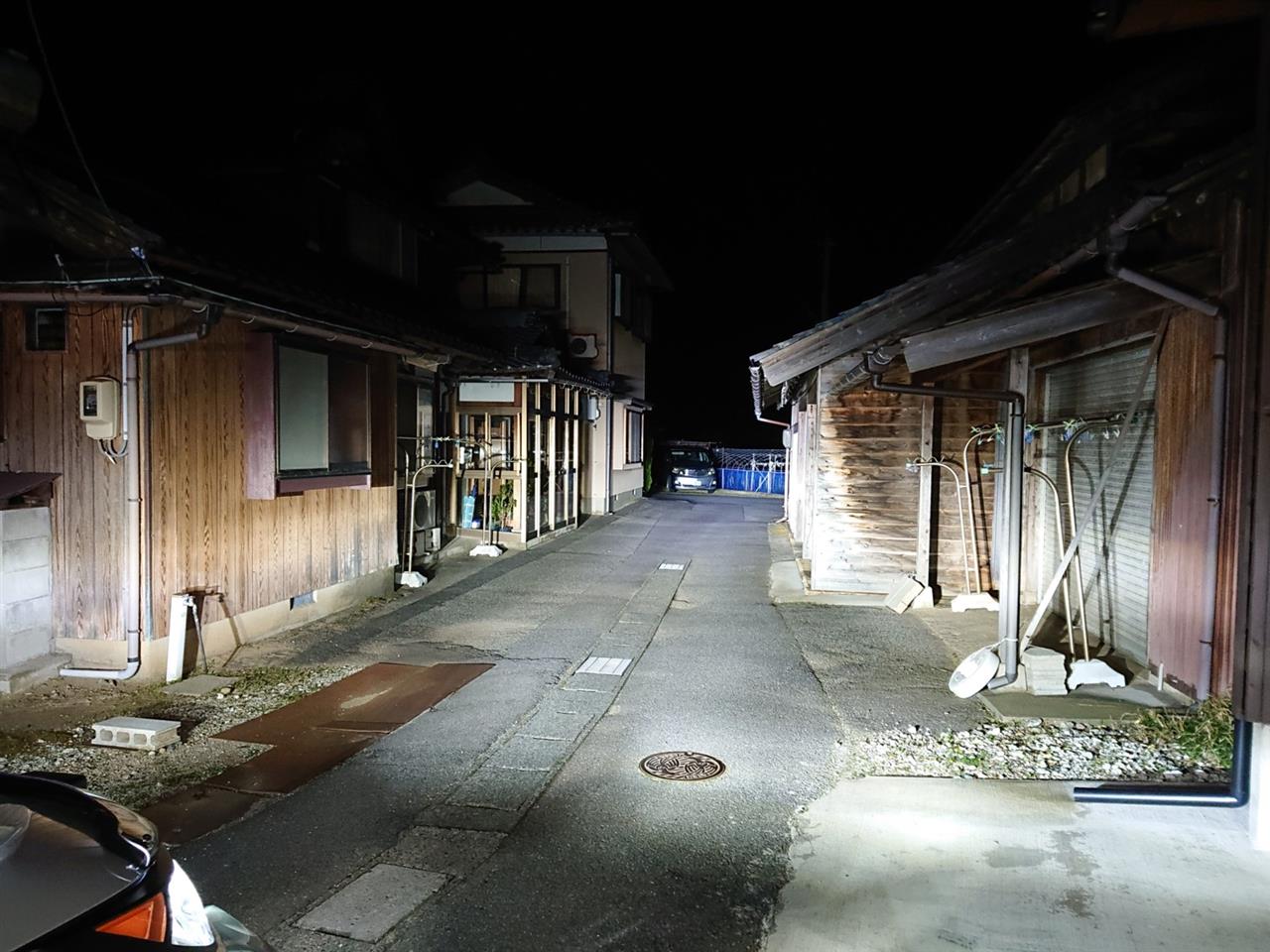

フォグランプというより、強烈な地面照射ランプといった感じで
LEDヘッドライトが弱い雨の日の運転をサポートしてくれそうです

納車から10ヶ月 劇的ビフォーアフター



フロントだけでなく、サイド＆リア＆室内の細かなところまで手が加わってます

RAV4ミーティング part4
T君(RAV4 MXAA54)夜に来訪

今回は自身で取り付けたライトの配線処理の手伝い

ルーフが大変なことになってます(笑)

大まかな配線はT君が済ませているので、エンジンルームのリレー処理をするだけ

オプションコネクタの4本の最後の1本を割り当てます

覚書
橙：イルミ(ウィポジ)
黄：フードライト(IPF)
赤：IGON+12V(JAOSイルミ)
黒：ルーフライト

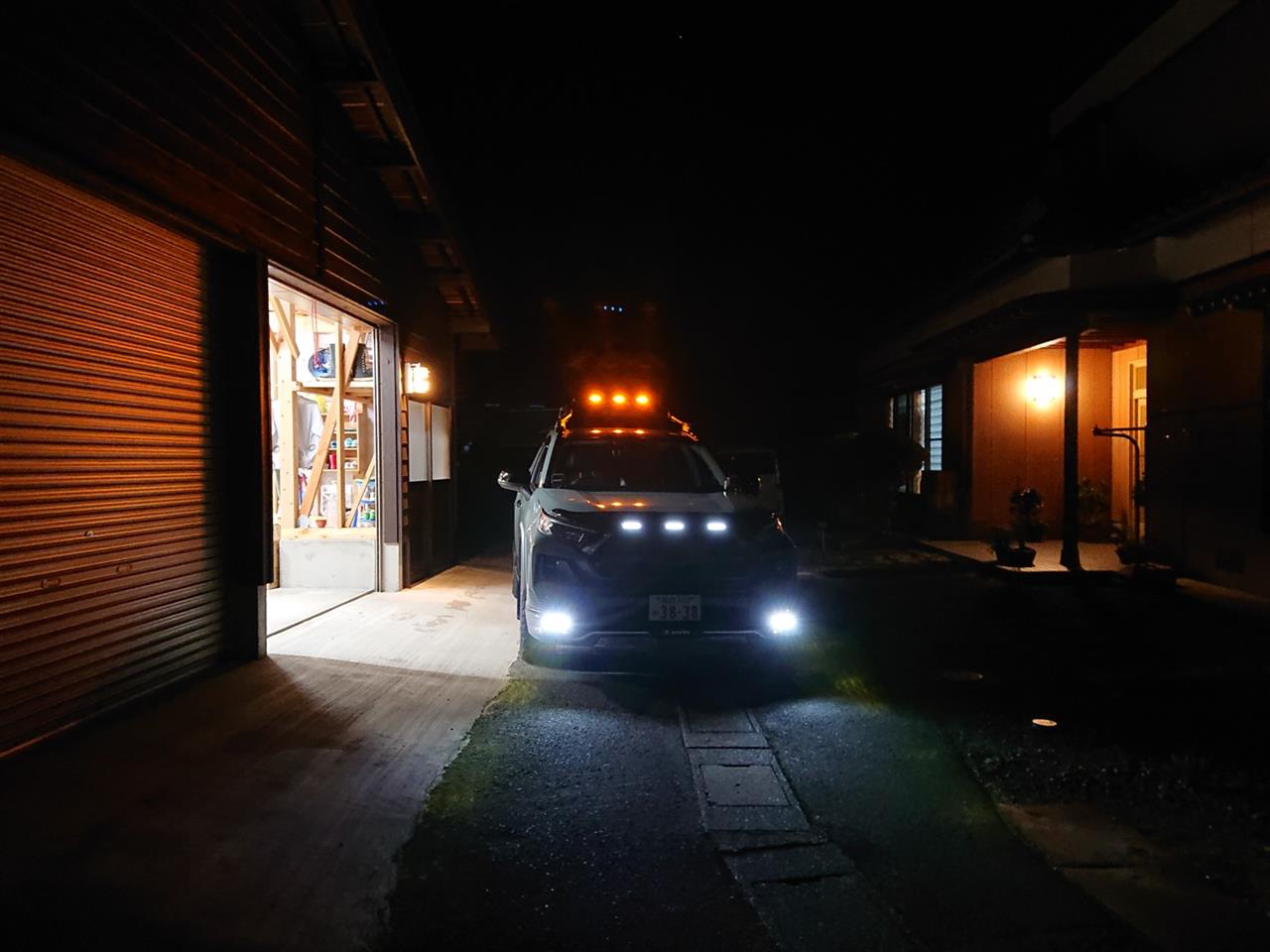

まずはオレンジ色のマーカー点灯

怪しさ満点
なんの車かわかりません・ω・

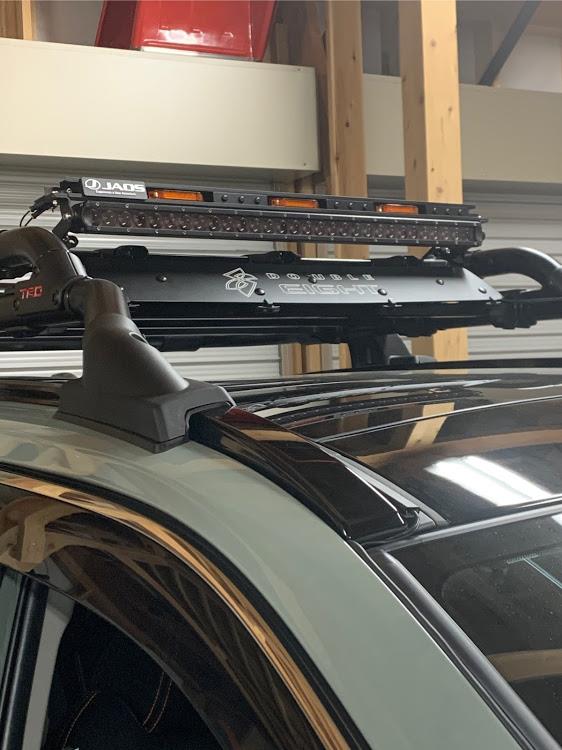

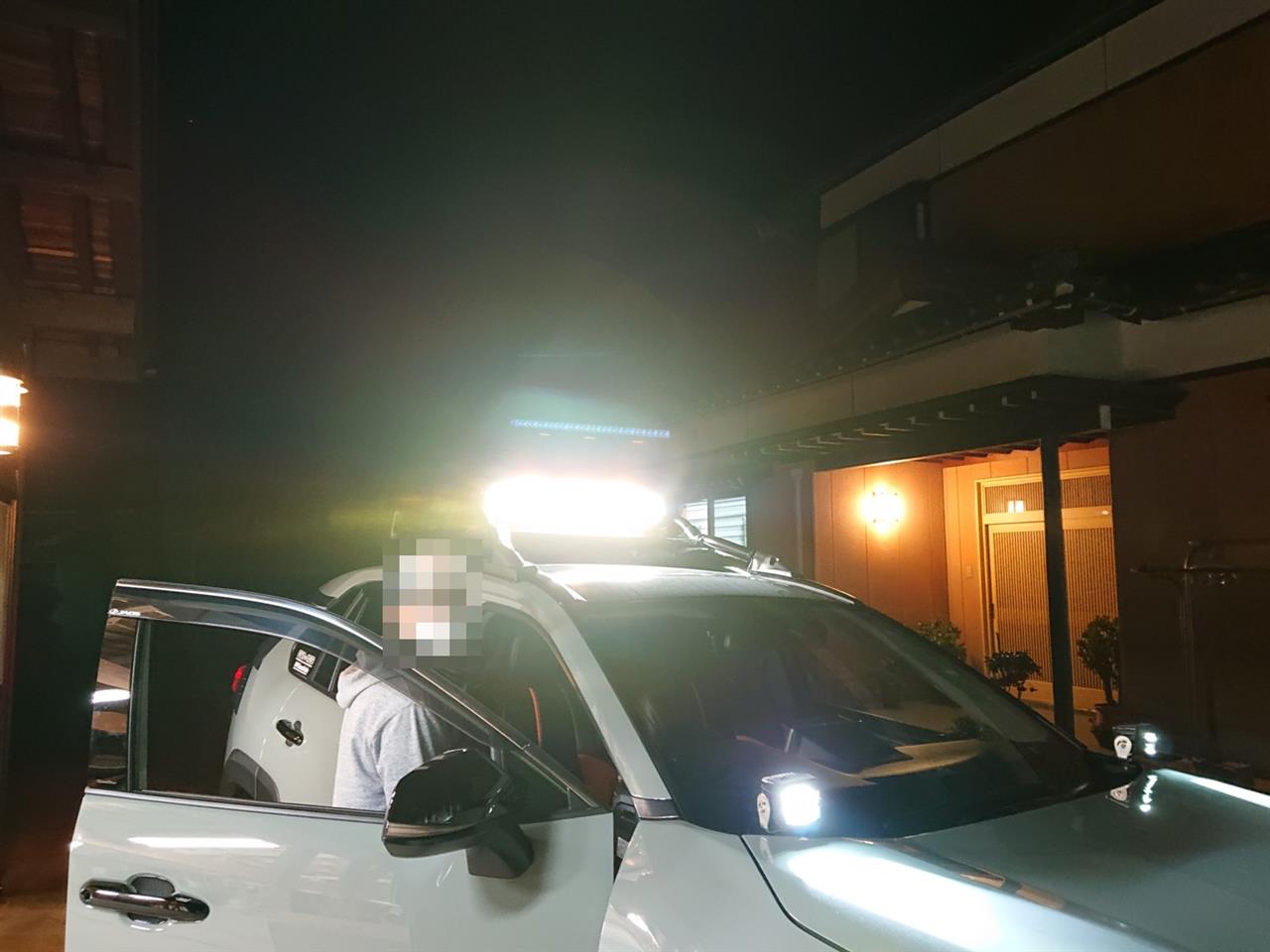

そしてルーフライト

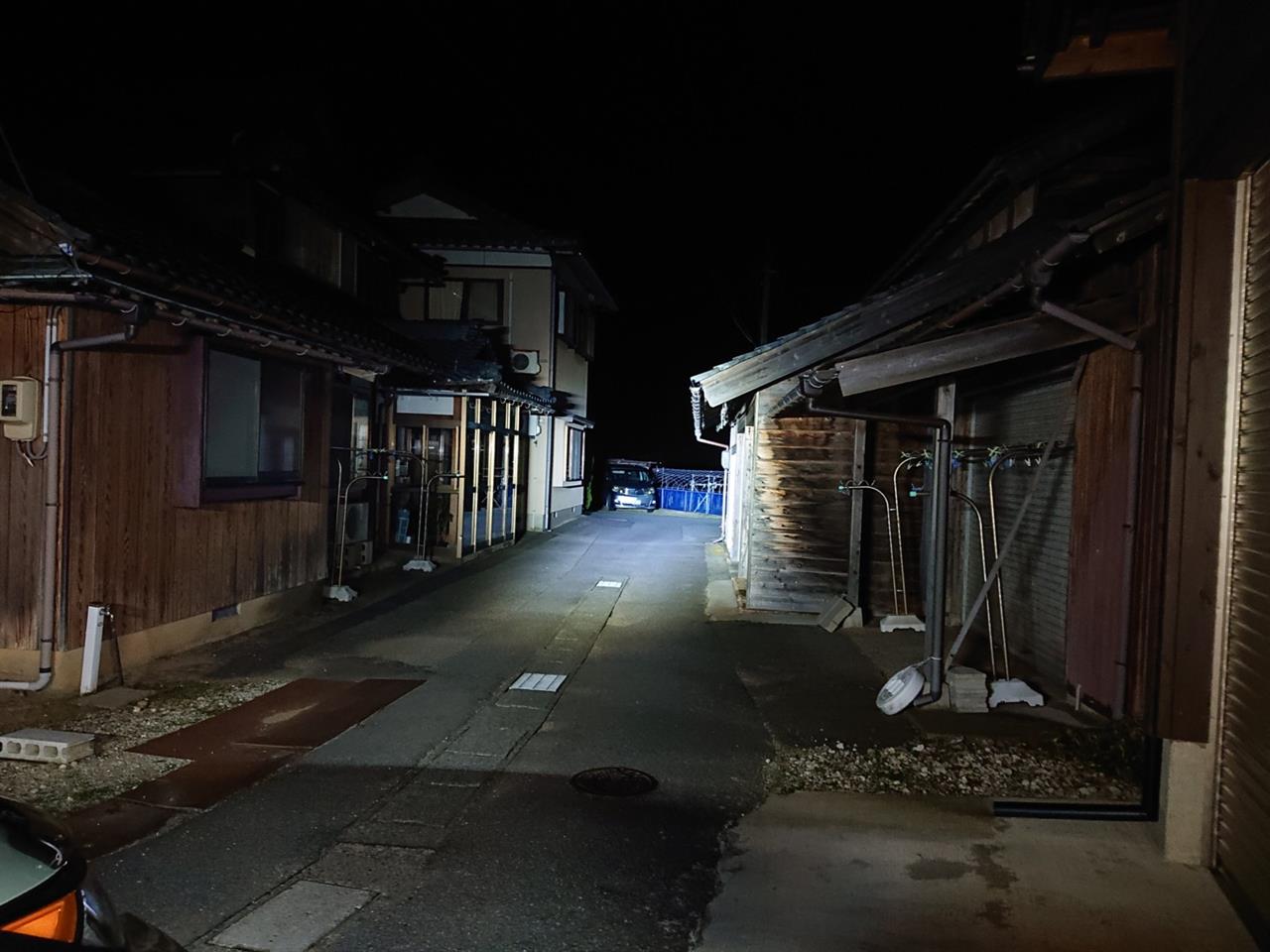

直線的で広がりはありませんが100m先まで照らしそう（笑）

＋IPFフードライト
＋ヘッドライト

怖いものなし！
どんな荒野でも駆け抜けれそう(*^^*)

※注 T君はキャンプ＆林道ツーリング等は一切しません

さらなる進化が待ち受けるT君RAV4 今後に乞うご期待

友人T君の愛車(RAV4 MXAA54)いじり Part3

既にアフターパーツてんこ盛りですが
今回のパーツで一段落のようです^^;

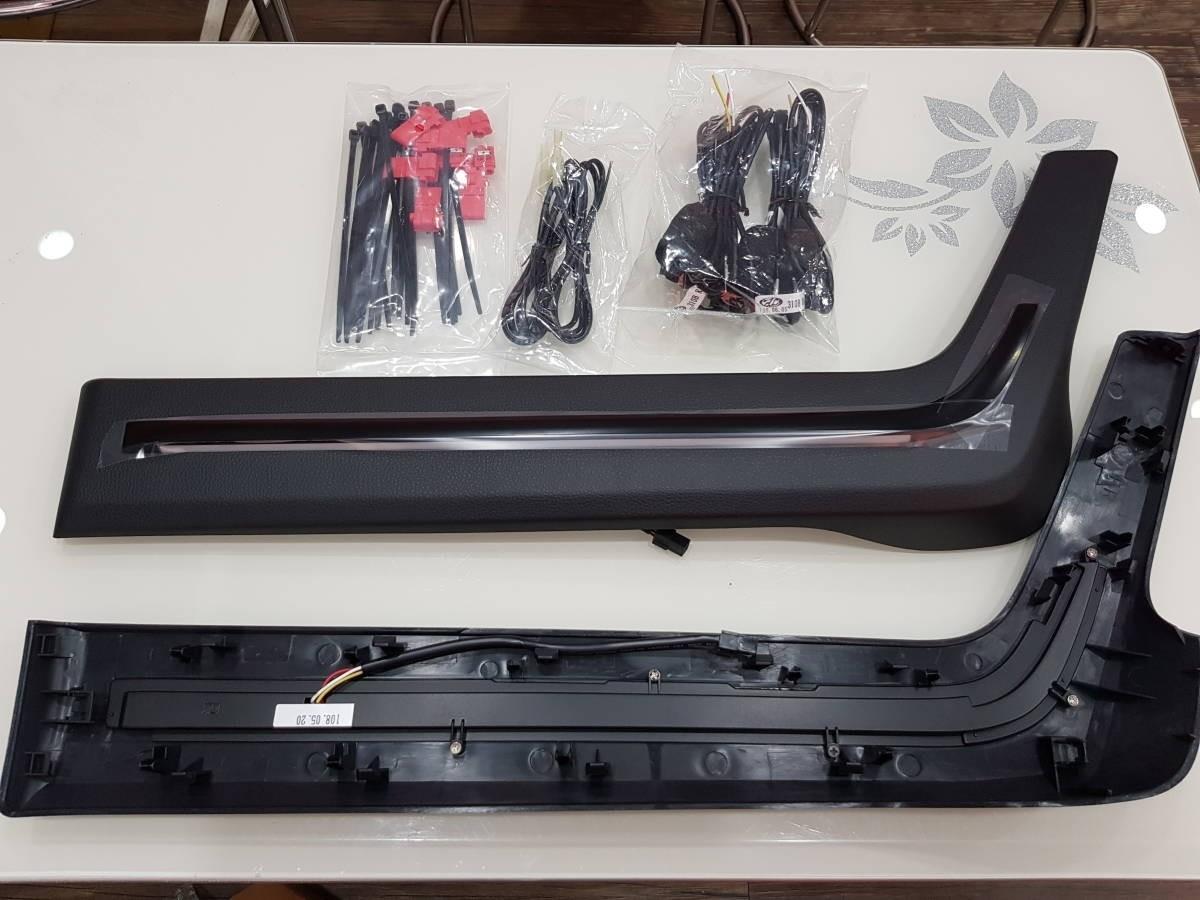

今回は「フロントドア イルミネーション」

純正部品ではないんだけど、そこそこしっかりした作り。中国製かな？

もちろん説明書はありません（笑）

接続する配線は4本
B+、GND、ACC、「室内燈」

「室内燈」はマイナスコントロール

ドアミラーにフットランプが装備されていれば、ドア内で配線が完了するのですが、T君のグレード「Adventure」は「BSM」のオプションとセットになっているので「室内燈」はインパネに引き込む必要が…

まずは助手席側から

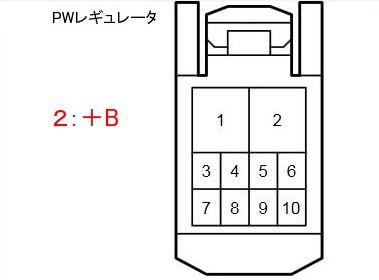

「B+」はパワーウィンドウレギューレータのカプラ2番

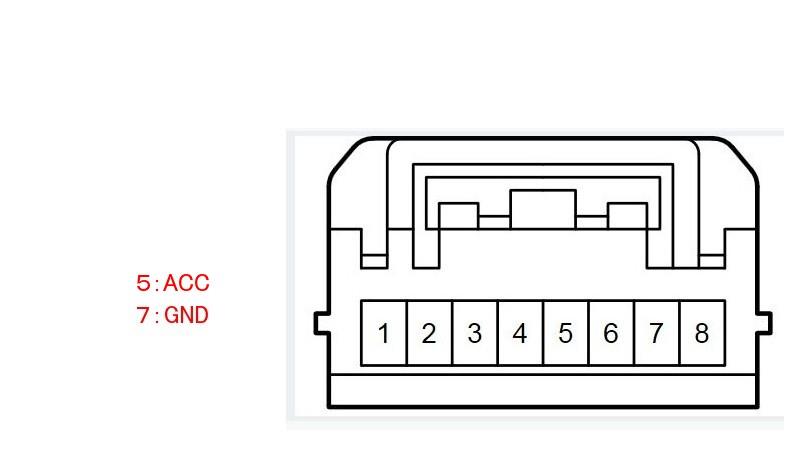

「ACC」はパワーウィンドウスイッチのカプラ5番
本来ACC配線ではないんだけど、同じ動作なのでここに接続
「GND」は同じカプラの7番

そして「室内燈」はインパネへ蛇腹を通して引込み

前回取り付けした「スカッフプレート」の「室内燈」と結線

次は運転席側

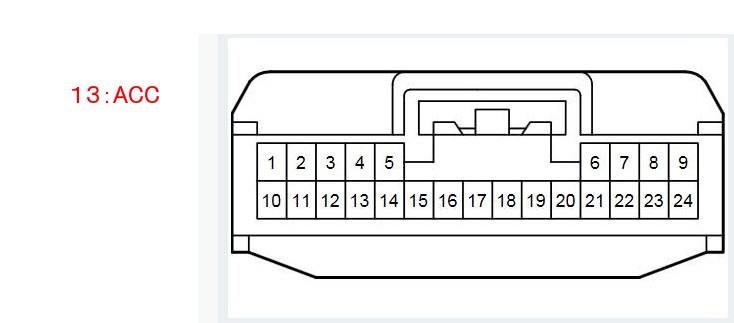

「ACC」はアウターミラースイッチのカプラ13番

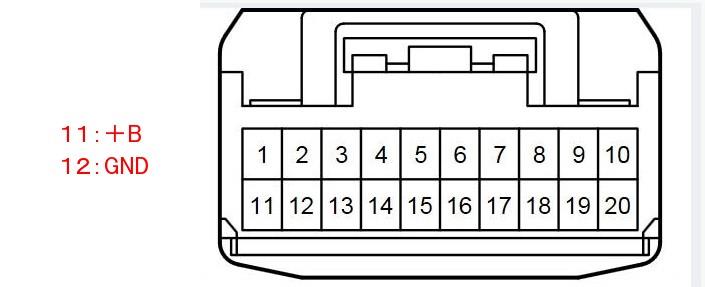

「B+」はパワーウィンドウスイッチのカプラ11番
「GND」は同じカプラ12番

「室内燈」は同じくインパネ内へ接続

元に戻して動作確認

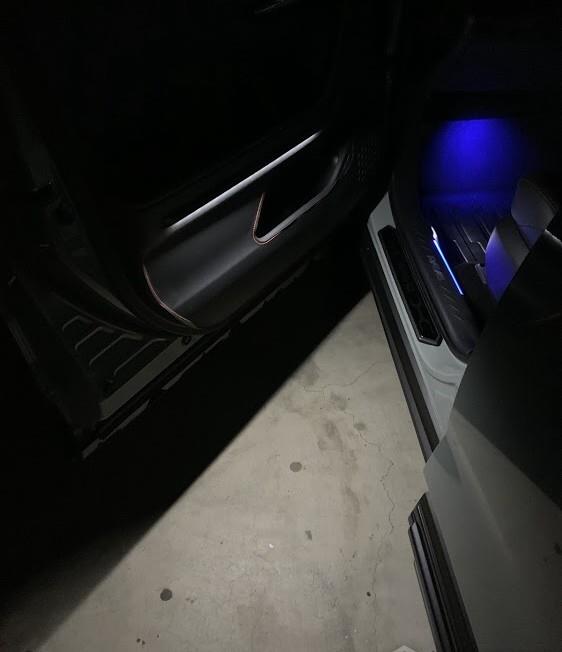

ドアを開けると、地面を神々しく照らしてくれます
これは夜間乗り降りの際便利かな(^^)

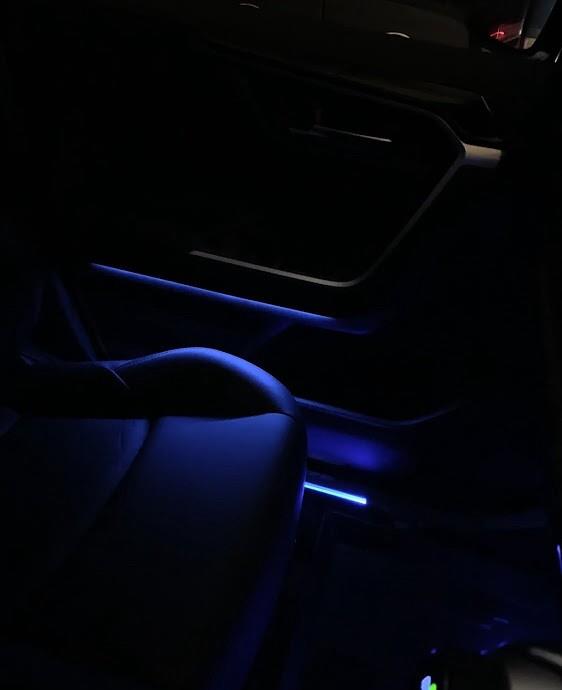

次はエンジンONでの青色イルミネーション

さりげない感じが大人のラグジュアリー空間を引き立てます( ﾟдﾟ)

納車時に装着できなかったパーツはこれにて装着完了！
大満足のT君はガレージをあとに…

さらなるパーツ取付お待ちしています（笑）

友人T君の愛車(RAV4 MXAA54)いじり Part2

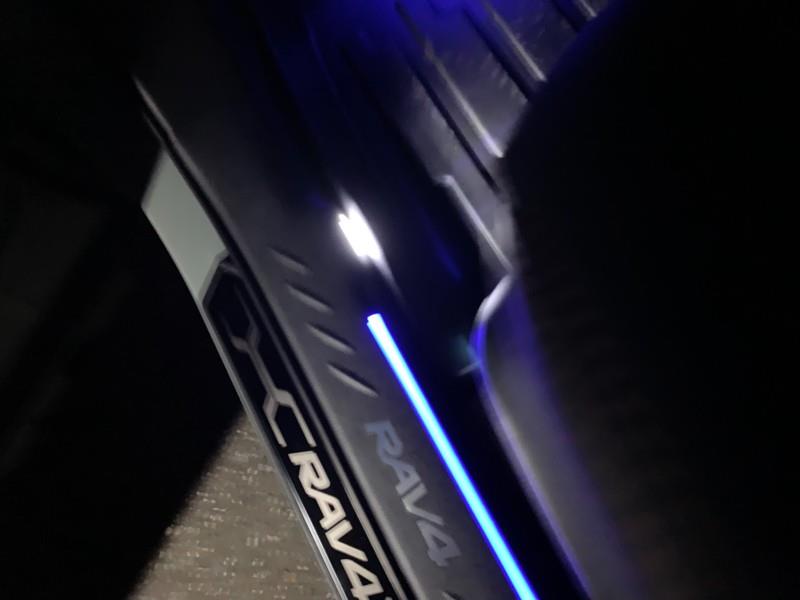

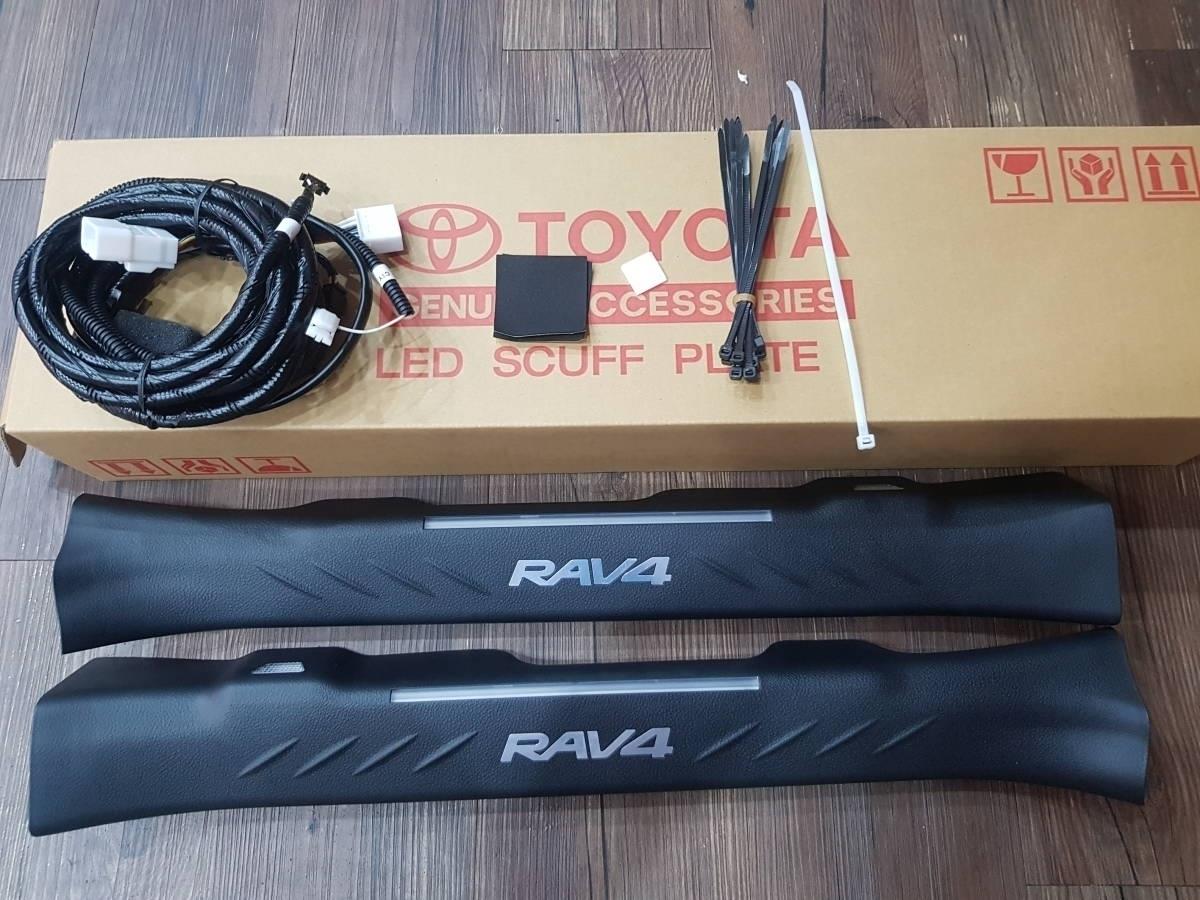

今回はスカッフプレート
海外の純正オプションらしく、LEDが内蔵されているパーツ

作りもしっかりしていて、接続も純正品らしくカプラーを割り込ませるようにできてます。

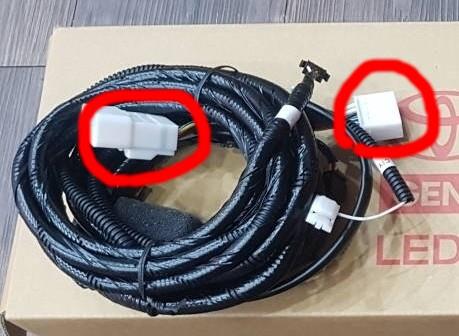

まず赤丸の白いカプラー

オーディオ裏のB+やACCの10極カプラに割り込ませます

そして残りの2本の配線はカプラにはなってなく配線タップを使って接続するみたい

「B+」と「室内燈」のタグがついてます
手探りで配線して本体が壊れては元も子もないので、ヤフオクの販売元に頼んで説明書をT君に取り寄せてもらいました。

中国語？？マニュアル
絵付きなのでだいたい理解

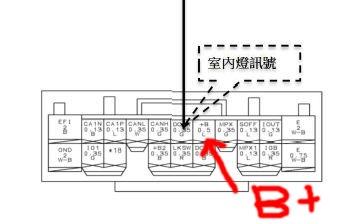

肝心の2本線は助手席側のAピラーのカプラーから引き出すみたいで、なぜかここからも「B+」を引き出すようです？？
オーディオ裏からも「B+」引き出しているのに謎です…

ちなみに「室内燈」はマイナスコントロール

元に戻して無事点灯
ドアの開閉連動も確認して完成


Part3へつづく
