平日夜に、友人T君の愛車いじり

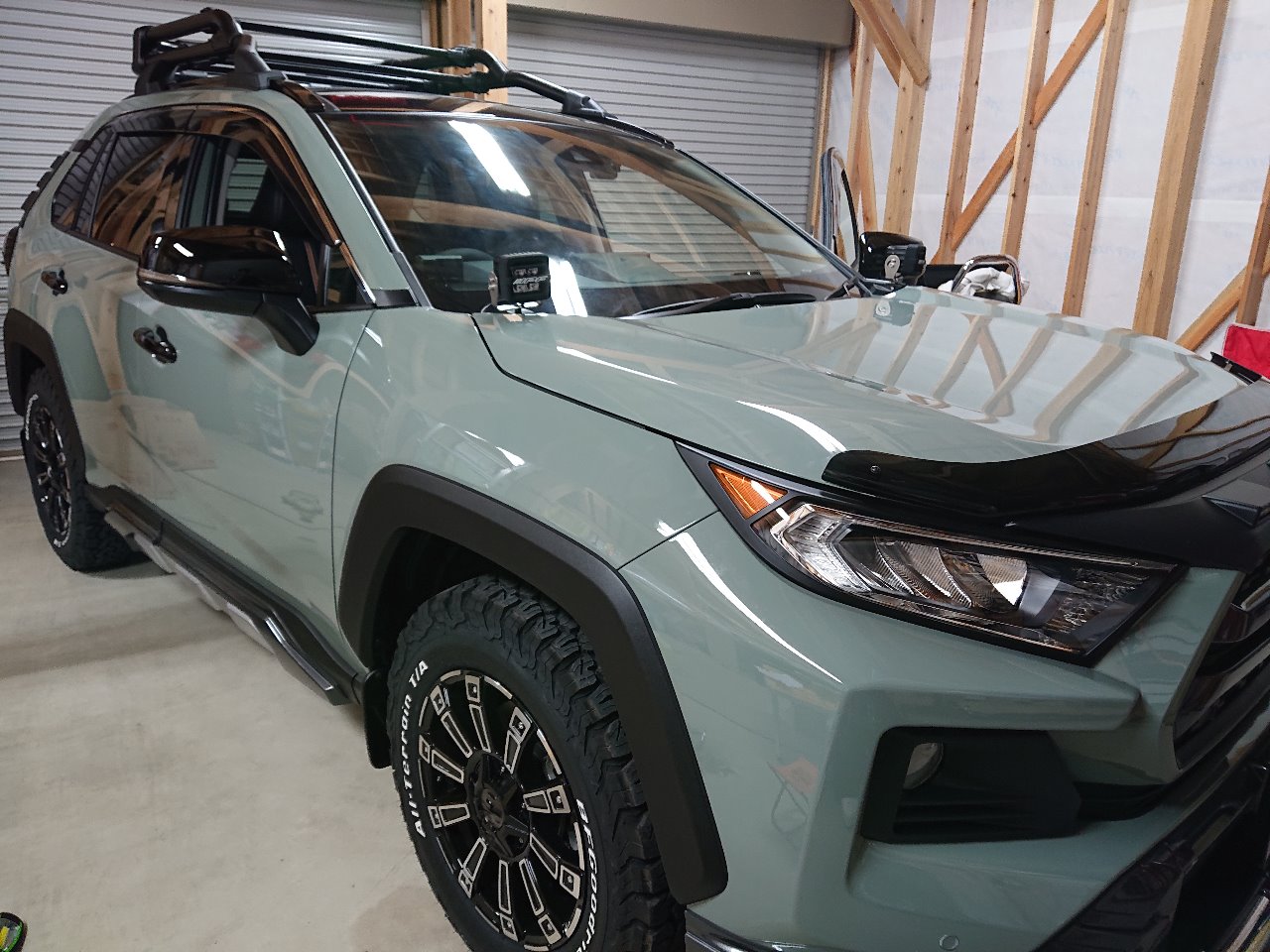

RAV4 MXAA54

納車2週間目にして我が家への道のりが初ドライブ(笑)

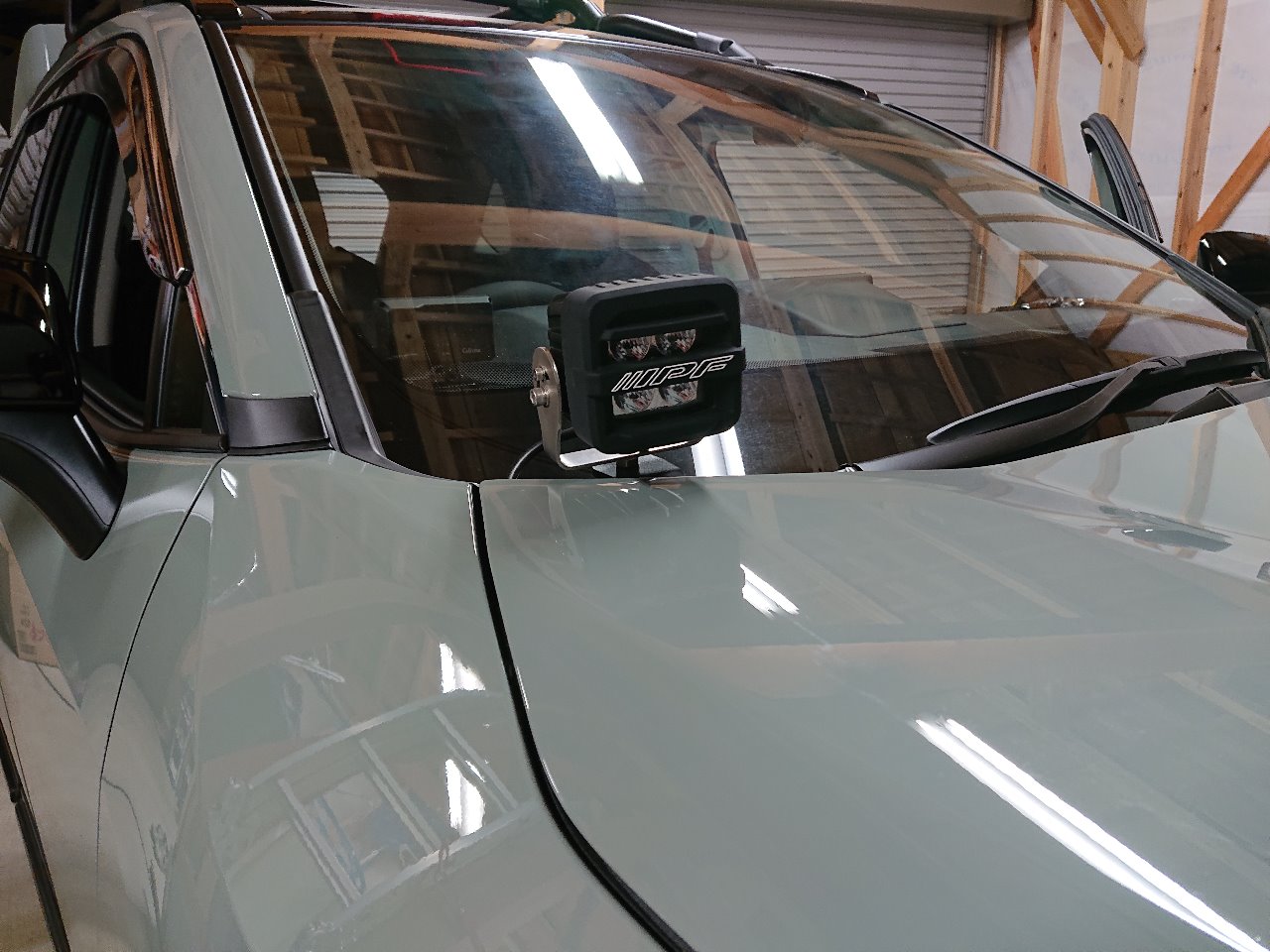

本日は作業灯の増設

取付ける作業灯は

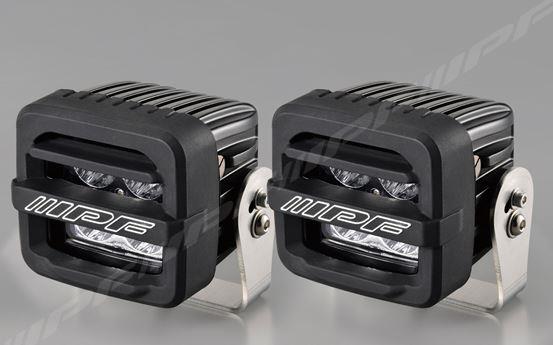

「IPF S-632 600 シリーズ 2 インチ ドライビングランプ」

LEDにもかかわらず、本体はごつくて重量感たっぷり

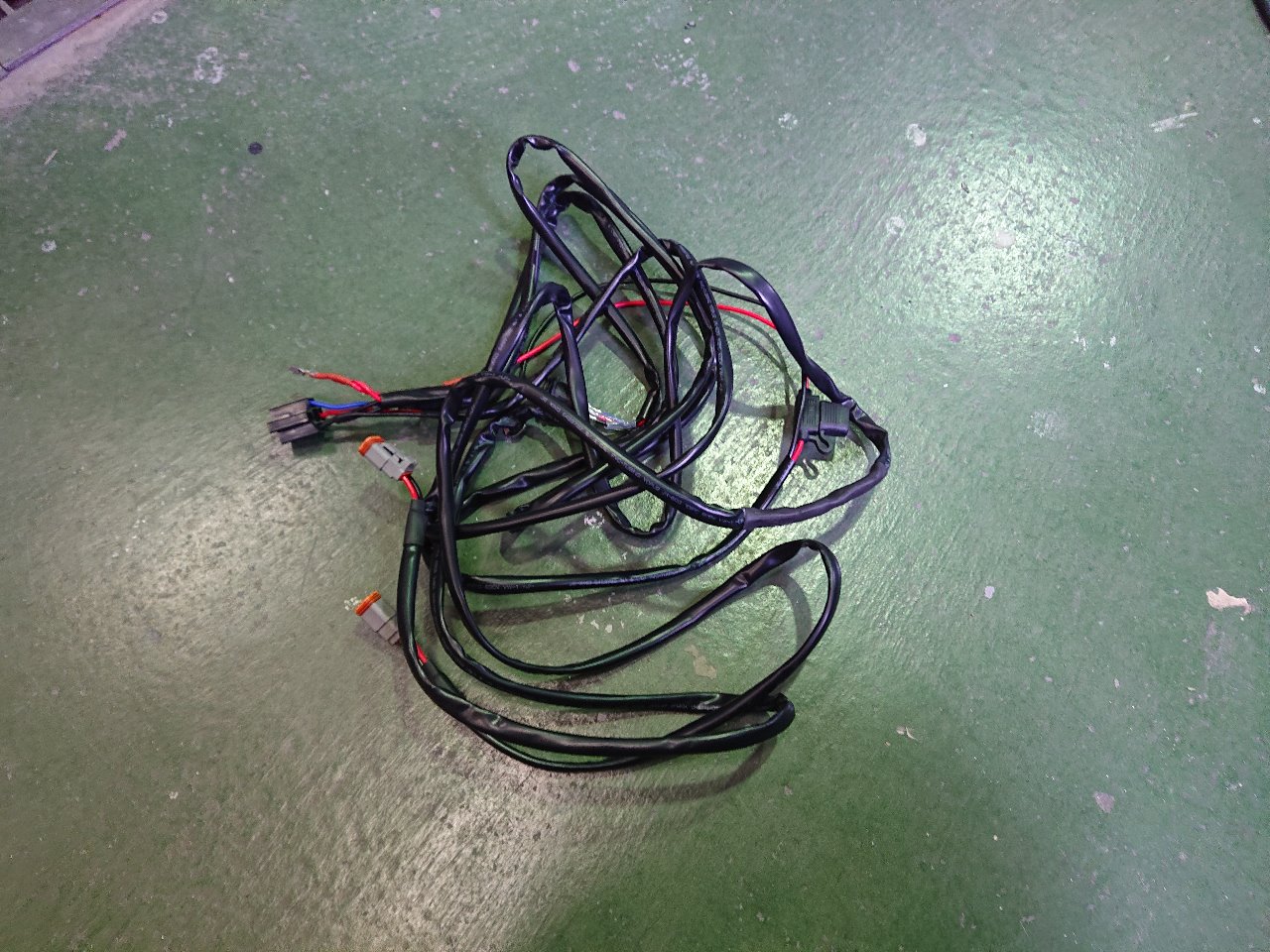

さらにゴワゴワした、ごつい配線(-_-)

付属のスイッチは何年前って感じ
一周して逆に新鮮(笑)

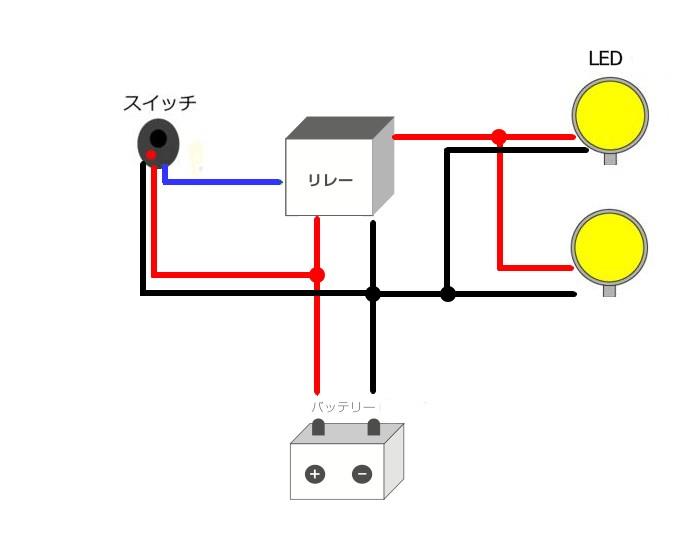

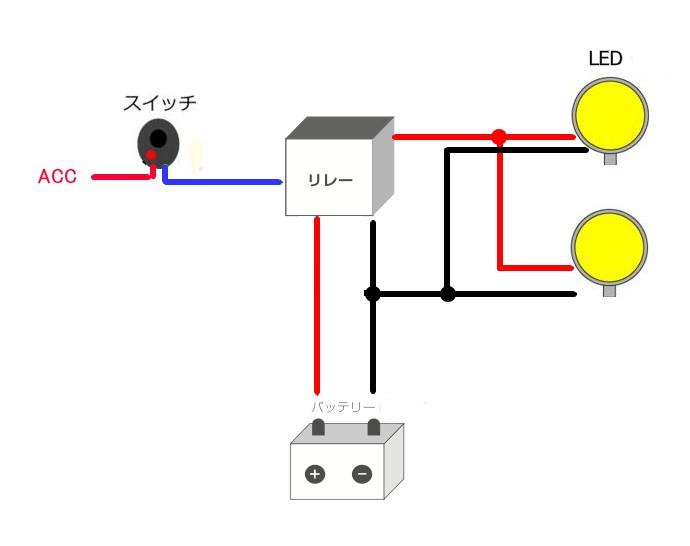

配線図

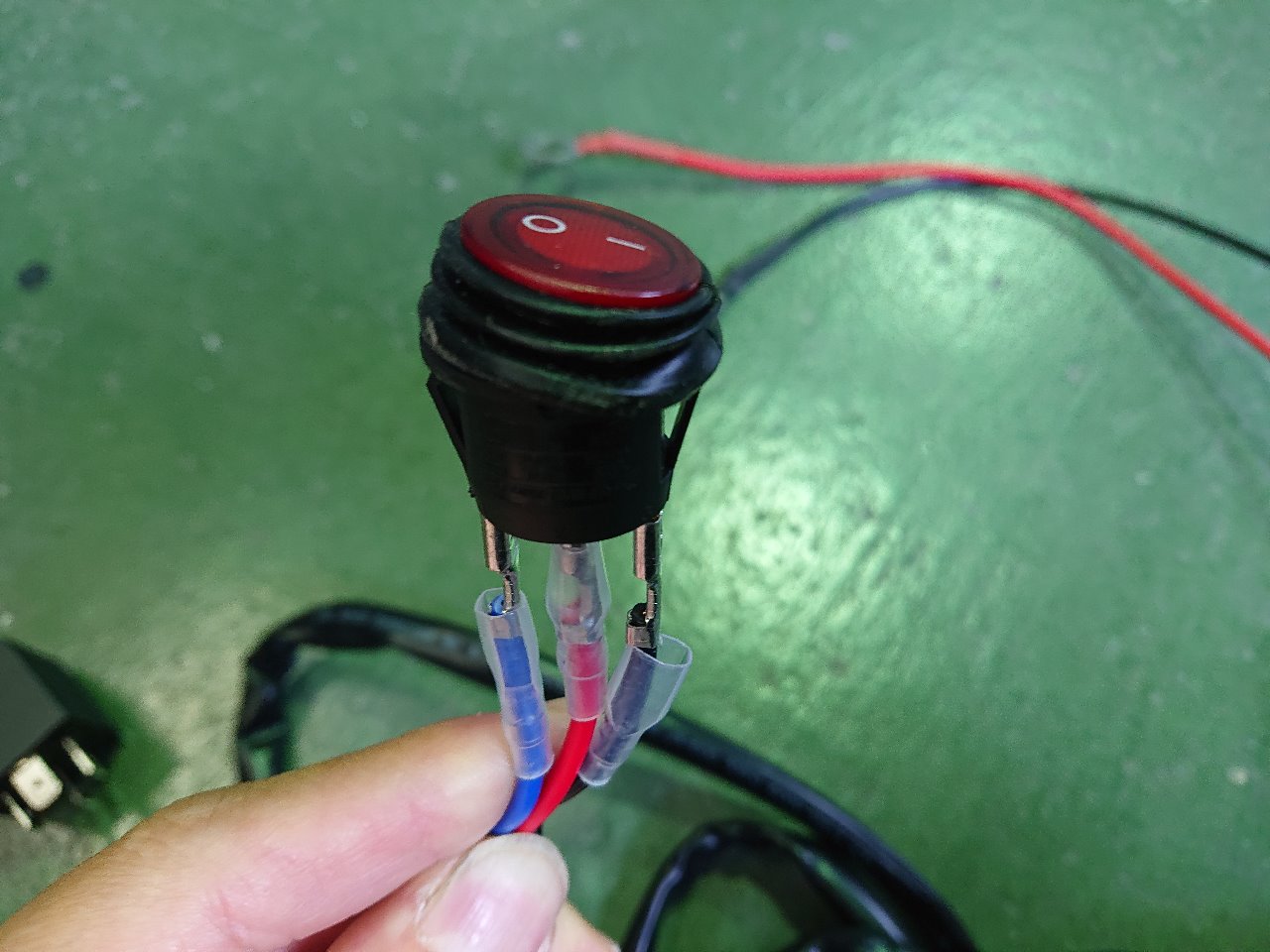

スイッチは3極になっていて
真ん中の赤線はB+に結線されていて、この配線を入れ替えてACC連動とかに変更できる仕組み
黒色の線はインジケータのGND線
青色の線がリレーの制御電源

スイッチ配線をスッキルさせるため
室内への配線を1本へ改良

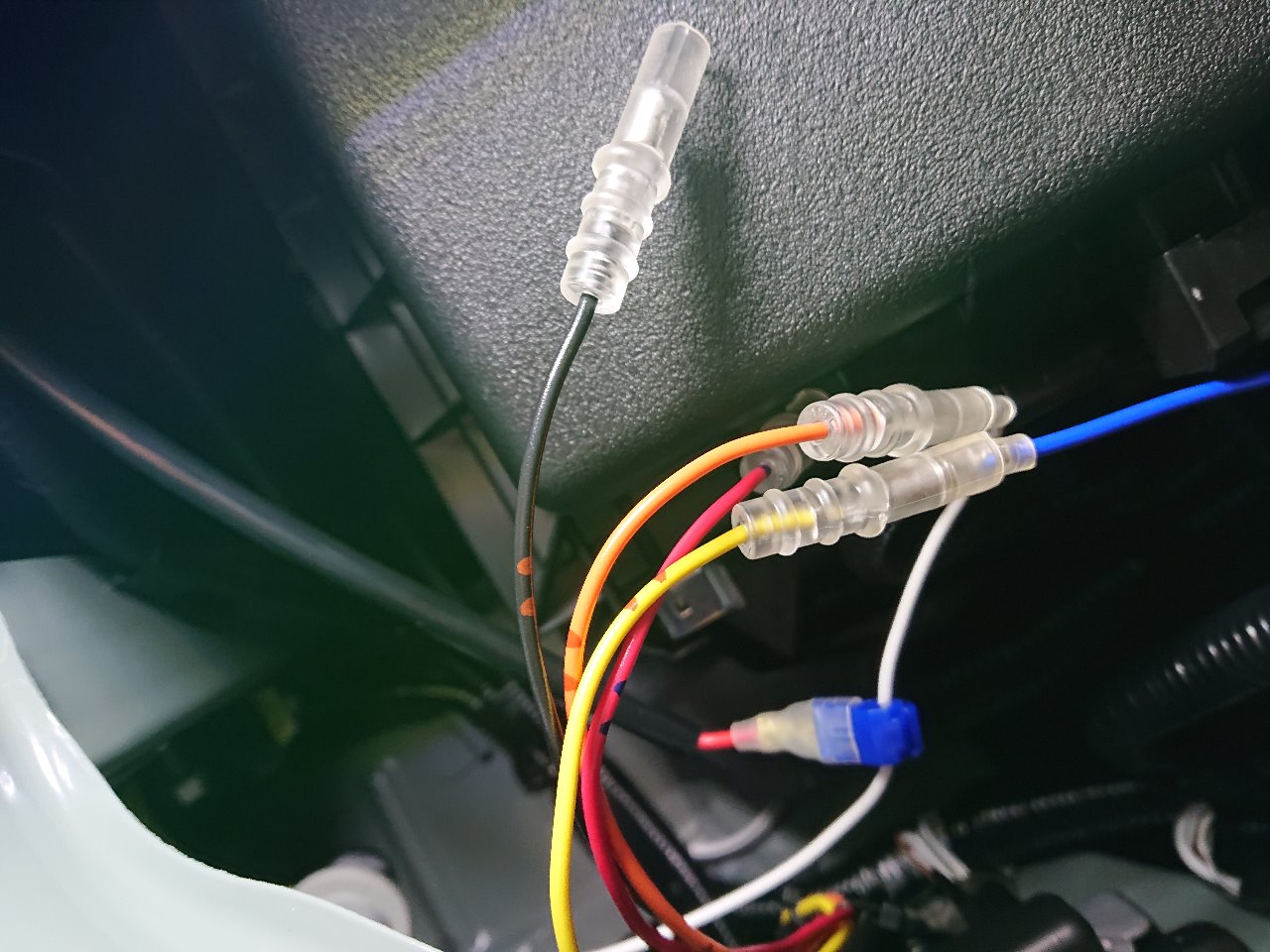

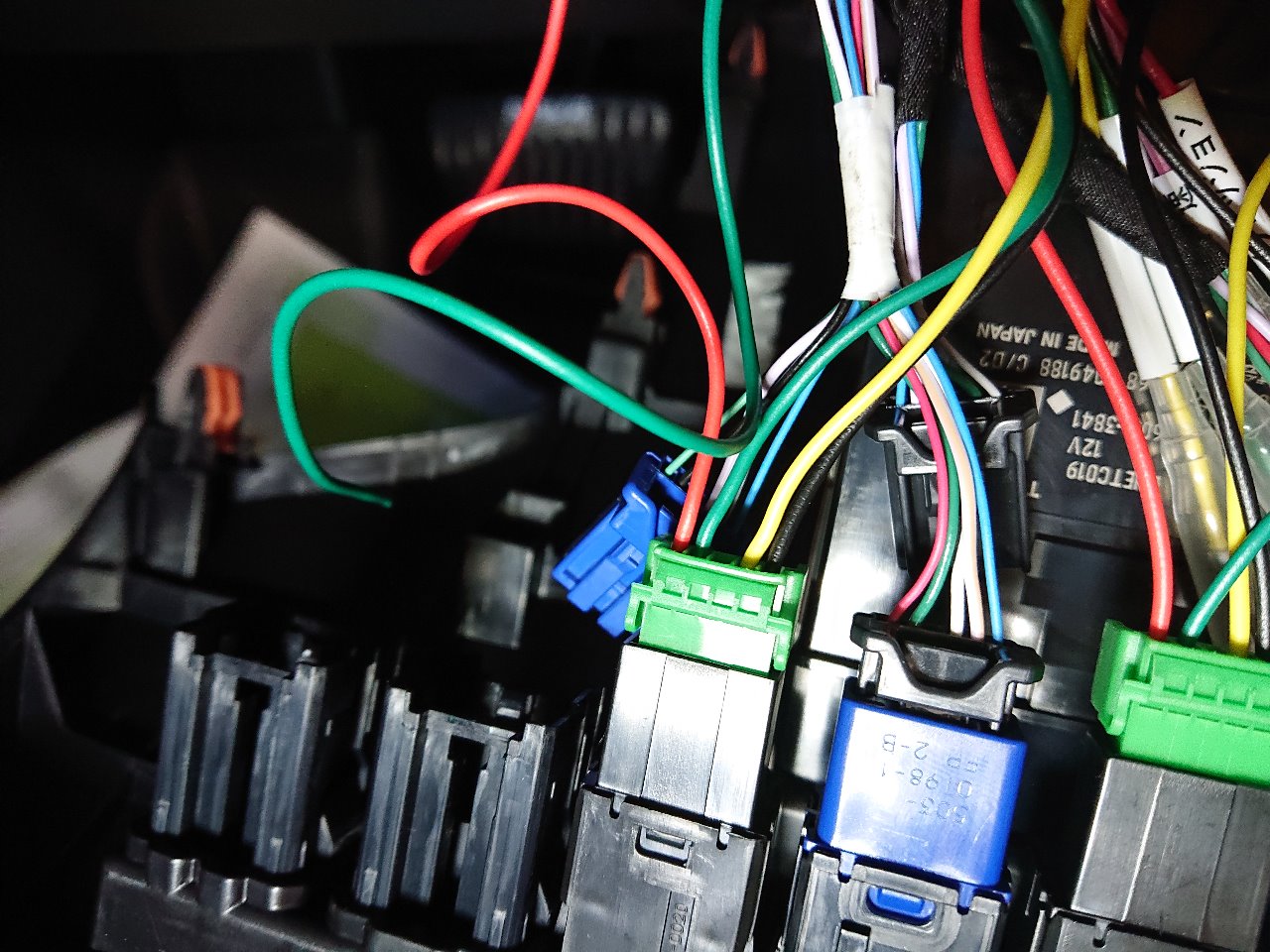

RAV4は運転席足元にオプションカプラがあり
室内とエンジンルームの左ヘッドランプ付近に4本の配線が通っていて、自由に使える

赤色はIGON+12Vを割当
純正OPのJAOSエアロのLEDイルミネーションに使用

橙色はイルミを割当
ウインカーポジションで使用

残りの黄色をリレーの青色に結線

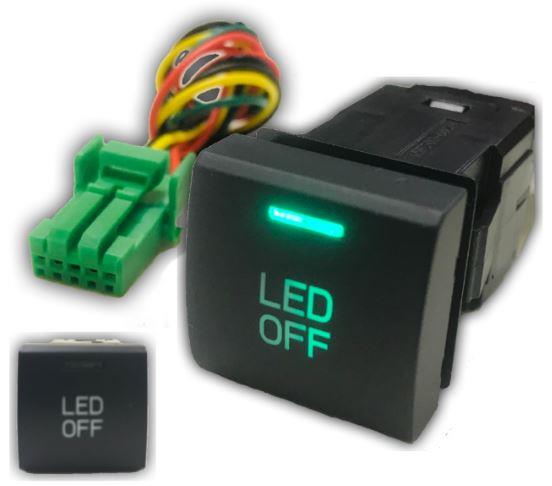

スイッチはトヨタ純正風

配線は左端から
赤：ACC(IGON+12V)
緑：リレー青色
黄：イルミ
黒：GND

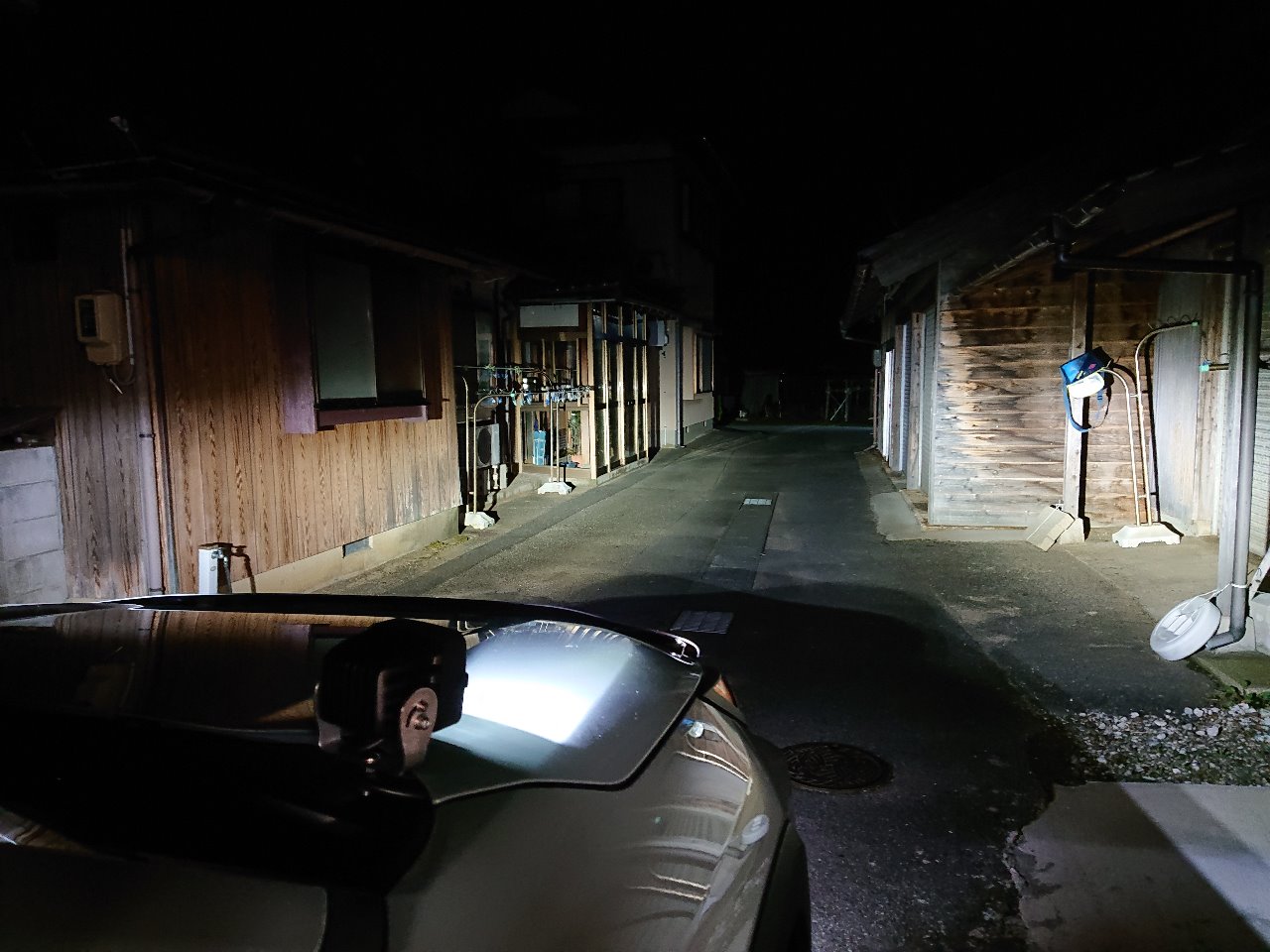

完成



残りの作業は、後日の楽しみとし
深夜の闇に帰っていきました…
