2019年10月19日

TS-790修理 8

TS-790修理 8 一昨日、TS-790をイジっててサブディスプレイが悪いというところまで分かりましたが、なんで悪いのかなーとずっと考えていました。


まだケースに組んでないので、もうちょっと考えてみました。


前回交換したコンデンサはチェックするとちゃんと蓄電されているし。


表面実装のトランジスタを単体点検すると微妙な結果だったので、適当なものに替えたりしてジタバタしてましたが。



ネットからダウンロードしたサービスマニュアルで、ハッと間違いに気が付きました。
なりがデカイのでてっきり蛍光管かと思い込んでいましたが、これはLCDでした。

基板までの回路に電源が来てるかどうかはムギ球の点灯でわかるはずと思い、ムギ球を外してみると、、、

フィラメント死亡。2個とも。
基板上の電圧をチェックすると11Vぐらい来ていました。

スマホのライトを光源として当ててみるも光量が足りないのか判断できない。

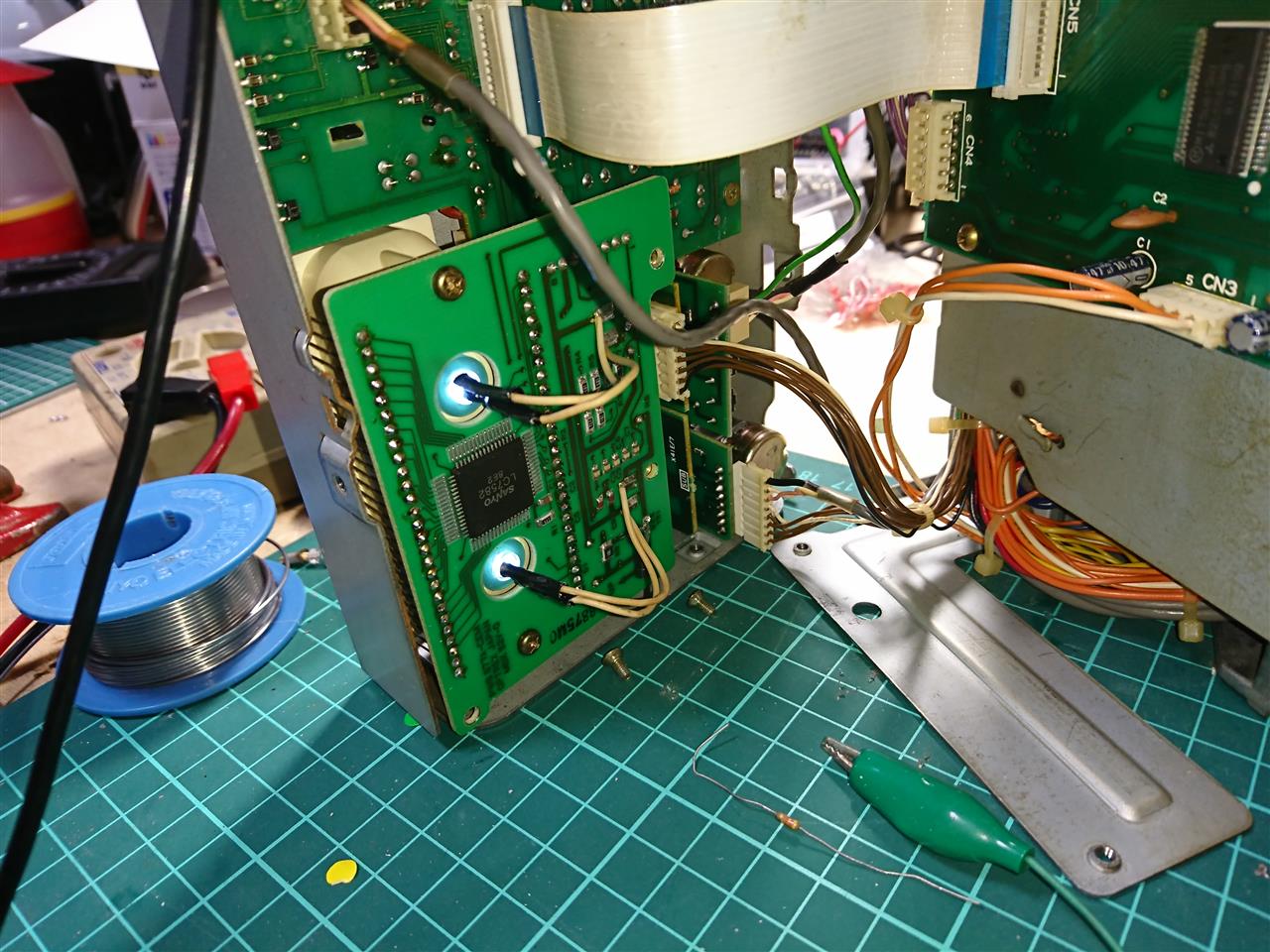

いっそのことLEDへと替えるのが早いと、交換してみました。

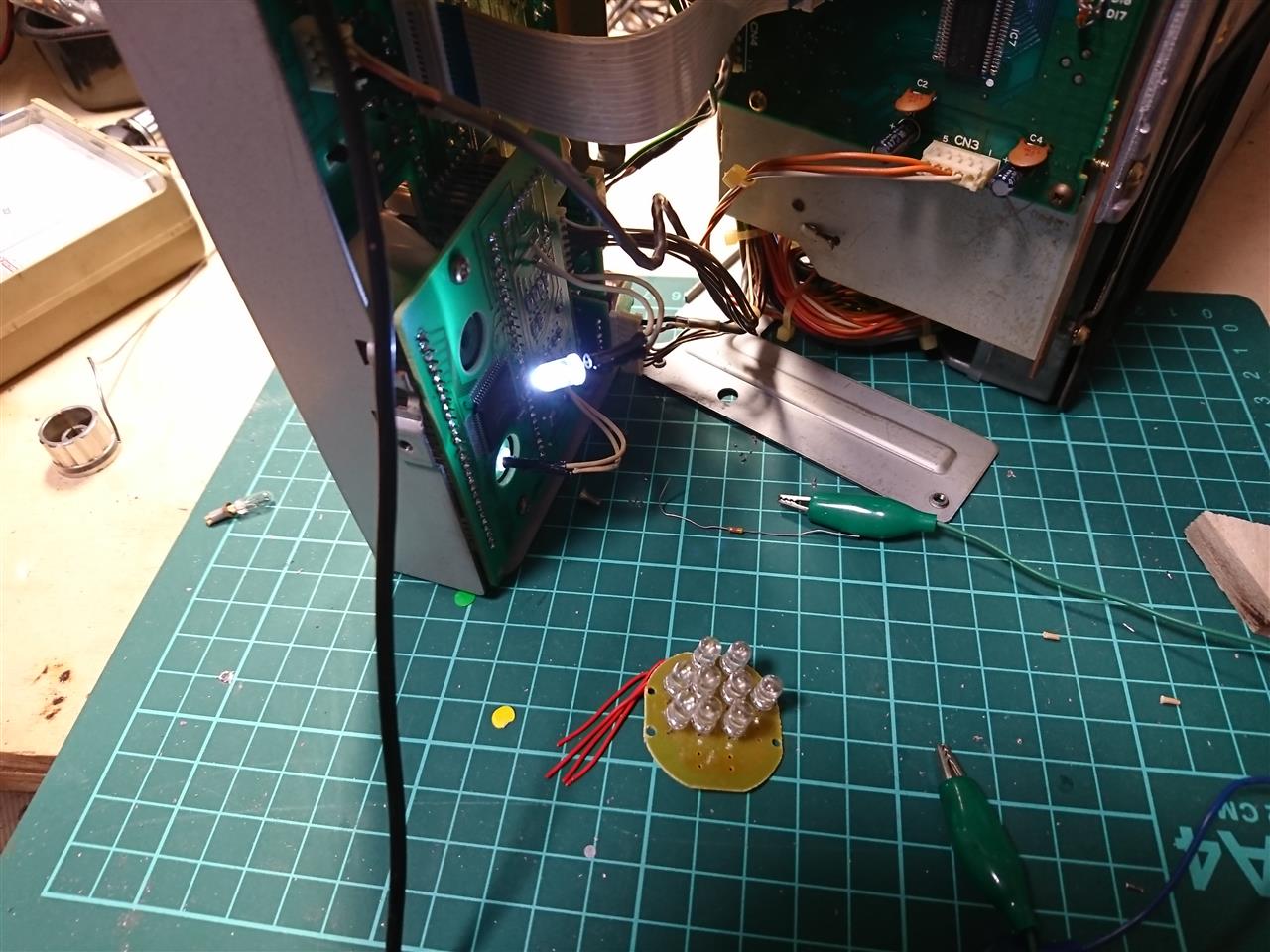

LEDは懐中電灯のジャンクから拝借。
たくさんありますよー。


これなら十分な光量ありそう。

結果は、、、

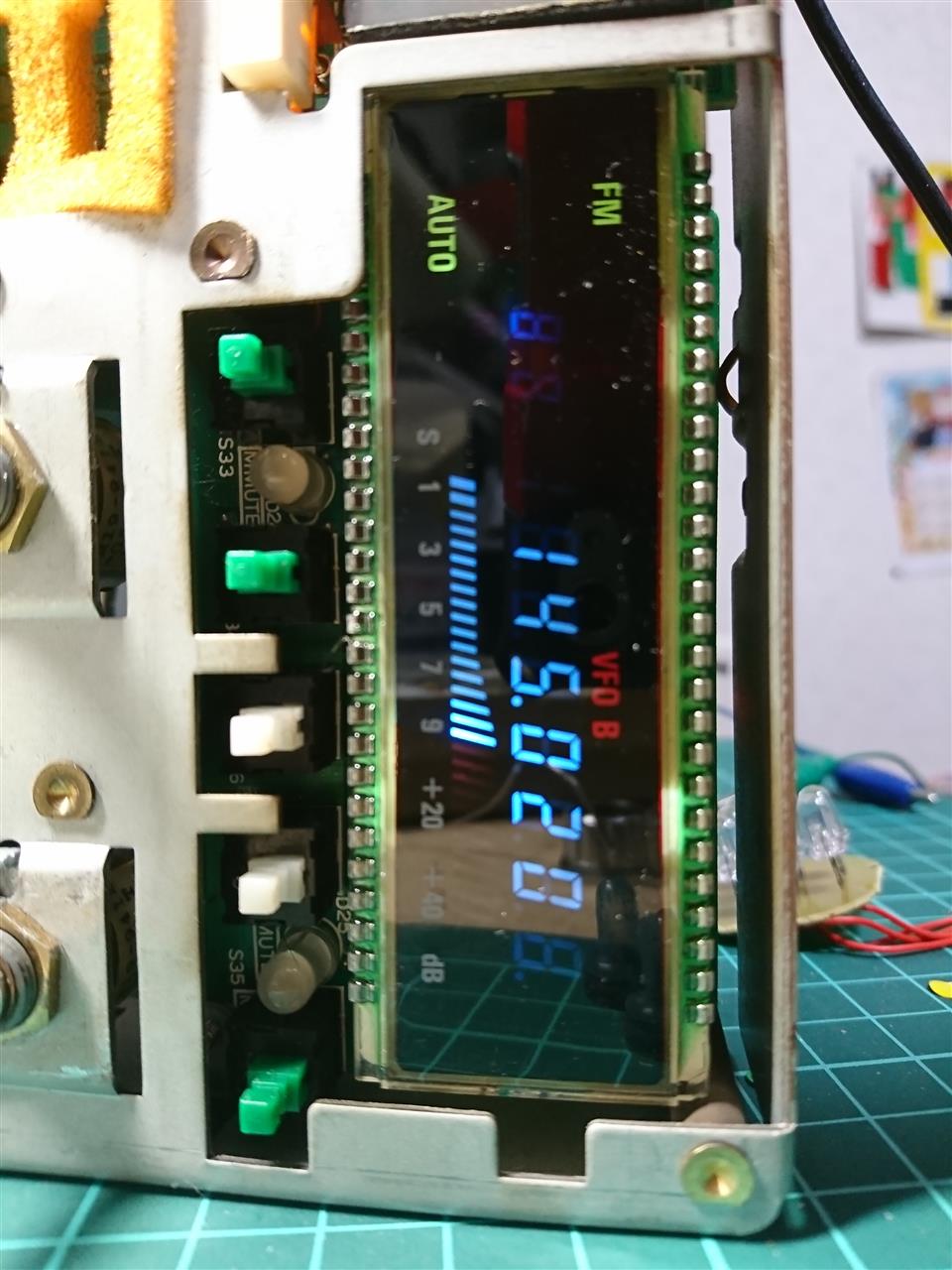

ちゃんと点灯してくれました。

この手の液晶ってバックライトを強力に照らさないと見えないのね。
液晶ならうっすらとでも見えるもんだと思っていました。

蓋を開けるとバックライト切れというしょうもない結果でした。
ブログ一覧 | 無線 | 日記
Posted at 2019/10/19 01:07:25

イイね!0件



タグ

今、あなたにおすすめ

関連記事

☆ アルパインカセットデッキ 「7 ...
ホワイトツリーさん

エアコンパネルの電球切れ
caliusさん

ポロ スモールの玉切れ警告について
227B コミュさん

コンソール、バックライト。
matataviさん

☆ ALPINE カセットデッキ  ...
ホワイトツリーさん

プラレール改造
あおむさん

この記事へのコメント

2019/10/19 01:40:21
パチパチ! 結果は拍子抜けでしたが、此処まで行きつく執念が岩を射抜きました。! これで修理完了ですか?
麦球って薄暗い電灯色のイメージですが光源としても大きんですね~!
コメントへの返答
2019/10/20 02:18:09
運用していくにつれてもっと不具合が出てくるでしょうから、都度なおしていきたいと思います。

今回、ムギ球からLEDに替えてよく解りましたが、ムギ球は明るさが拡散するのでバックライトに合ってそうです。
LEDは結構、光のビームがキツそうです。
今回のLEDは光が拡散するように先端をヤスリ掛けしました。
2019/10/19 23:44:44
良かったですね。このサブ表示基板の
鉛フリーハンダがよく、溶融不良だったり
クラック割れ起して導通不良が起こります。

この時代の鉛フリーハンダには、本当に
何度も泣かされております><
コメントへの返答
2019/10/20 02:22:02
そうなんですね。
もう30年をこえて暑さ寒さを経験してるでしょうから、クラック割れが起こっても不思議じゃないですよね。

クラックも目視で発見できればいいんですが、微妙な亀裂は顕微鏡無いとツライでしょうね。
