基板製作 続き

基板製作の続き


プリント基板が完成し、夜な夜な部品をはんだ付けしています。


カラーコード、たまに、茶色と紫の色の判別がつかなくなって、
「大丈夫か?私の目!」と思うことがあります。

でも、冷静になって考えたら、400Ωの抵抗ってあんまりないから考えるほどでもないかなと気が付く私。(^^;


基板完成。

近所のOMさんが設計した144MHz帯のARDF受信機を製作しています。

実体配線図も付けてくれていて作業がしやすいです。
コンパクトにまとめられていて、作っていくにつれてOMさんの設計思想というか、工夫がよく解ります。

とりあえずケースに入れる前にバラックで組んで通電してみます。
Posted at 2018/06/19 00:41:46 | コメント(0) | トラックバック(0) | 無線 | 日記
2018年06月15日 イイね!

プリント基板製作

今日は休みです。

以前、製作途中になっていた基板作りの続きをしました。


サンハヤトの感光基板を利用。
コピー用紙にパターンを印刷して、基板からデスクライトを150mm離して15分間露光。


現像したのがコレです。


手持ちのエッチング液はすでに銅版を溶かす力が残っていなかったので、新しく買ってきました。
810円なり。
なんだか倍ぐらいの値段になっていてびっくりしました。RoHS対応になっています。


廃酸処理のマンガのキャラクターは変わっていませんでした。



さて、エッチング液を湯煎して、、、。


エッチングするも、こんな結果に。orz
全体的にバリアされて、エッチング液が効いていません。

露光時間が足りなかったのかな?それとも現像が悪かったのか?


後戻りはできないので、リューターでマスクしない部分の皮膜を削り落としました。
結構、地道な作業です。

その後、エッチングで無事、溶かすことができました。



そして、穴あけ。


ダイソーリュータが大活躍しました。
結構、使えます!


プラスチックカッターはダイソー製、全然切れず。
しびれを切らして近くのホームセンターでちゃんとしたのを買ってきました。
OLFA製、切れ味バツグンです。

このあとフラックスを塗って完成です。
Posted at 2018/06/15 16:10:12 | コメント(0) | トラックバック(0) | 無線 | 日記
2018年04月24日 イイね!

嫁車に無線機取り付け

4月より上の子供が4年生になりました。
放課後は学童に通っていましたが、今年の新1年生が多く学童を希望し、そのあおりを受け定員オーバーでクビになってしまいました。orz
なので、学校が終わったら直接家に帰ってくることになりました。

子供に携帯電話は持たせていないし、家に固定電話は設置していないし、妻と子供との連絡手段がないので、嫁車に無線機を設置しました。

無線機はアルインコのハンディー機DJ-S57。


お約束。

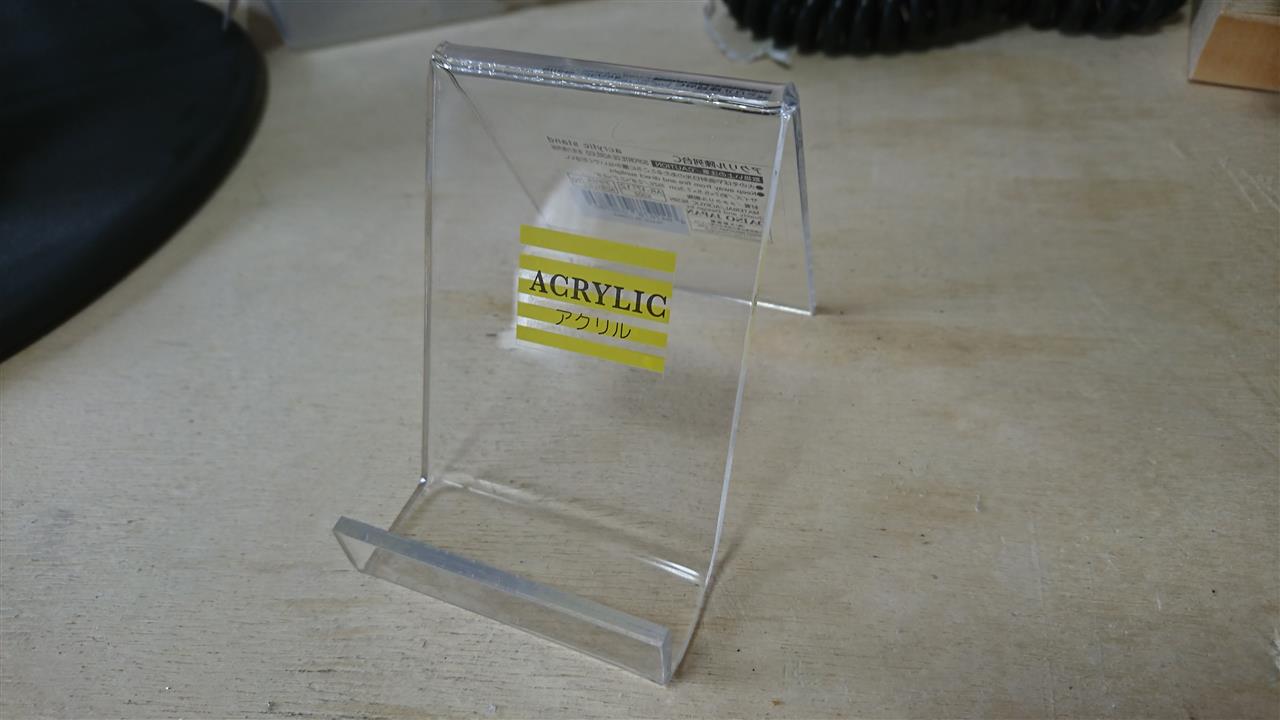

メイドイン ダイソーのアクリルスタンド108円也。


弓ノコで適当に切断し、やすりで端面をキレイにします。

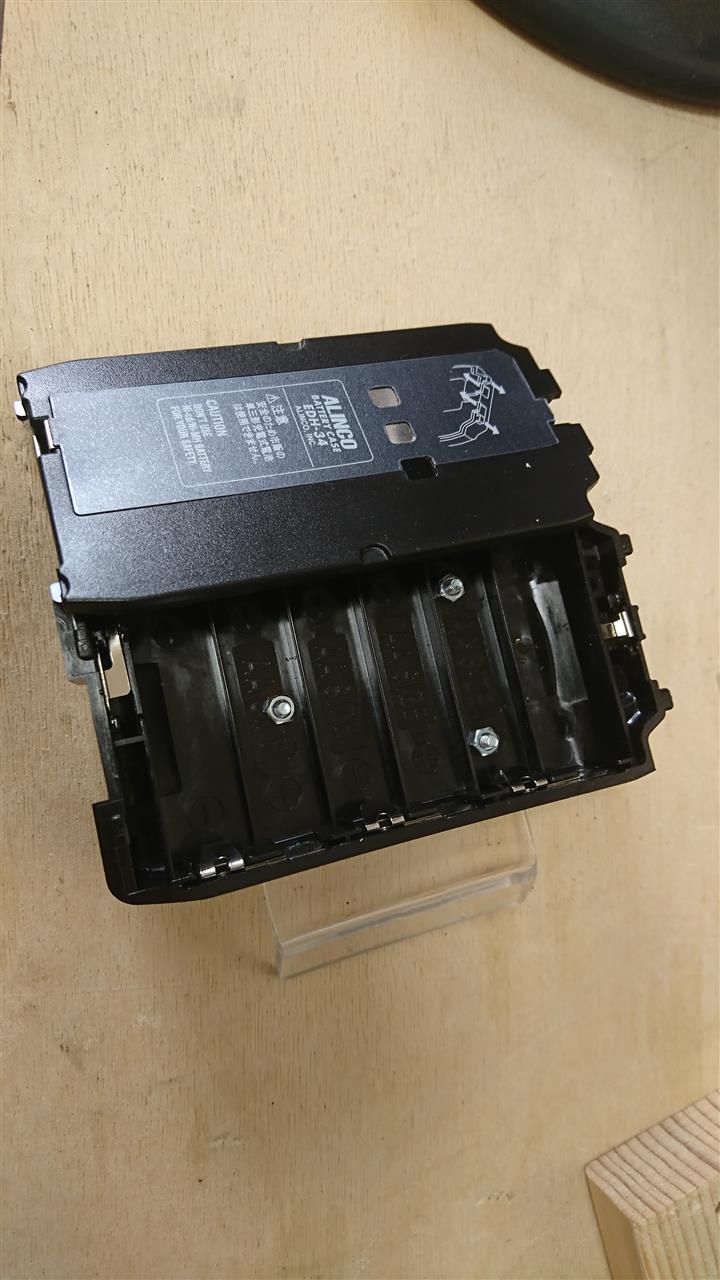

リチウムイオンの電池パックが付属しているため、乾電池ケースは今まで使ったことがありません。
今後も使うことがないでしょうから、これを利用します。
穴あけのち、アクリルステーとネジ止め。


こんな感じでステーの取り付けができました。

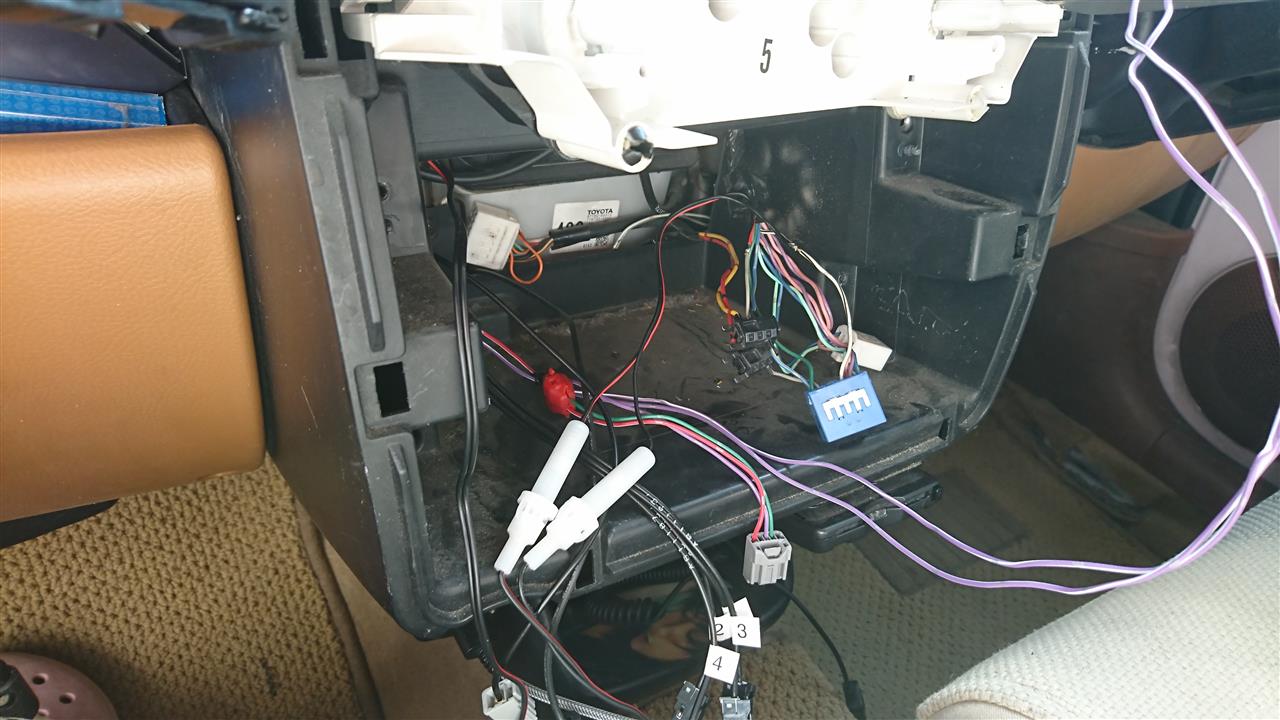

無線機の電源は、オーディオ用のハーネスから分岐して引き出してきました。
はんだ付けしてテーピング。


インパネ横側にネジ止め。

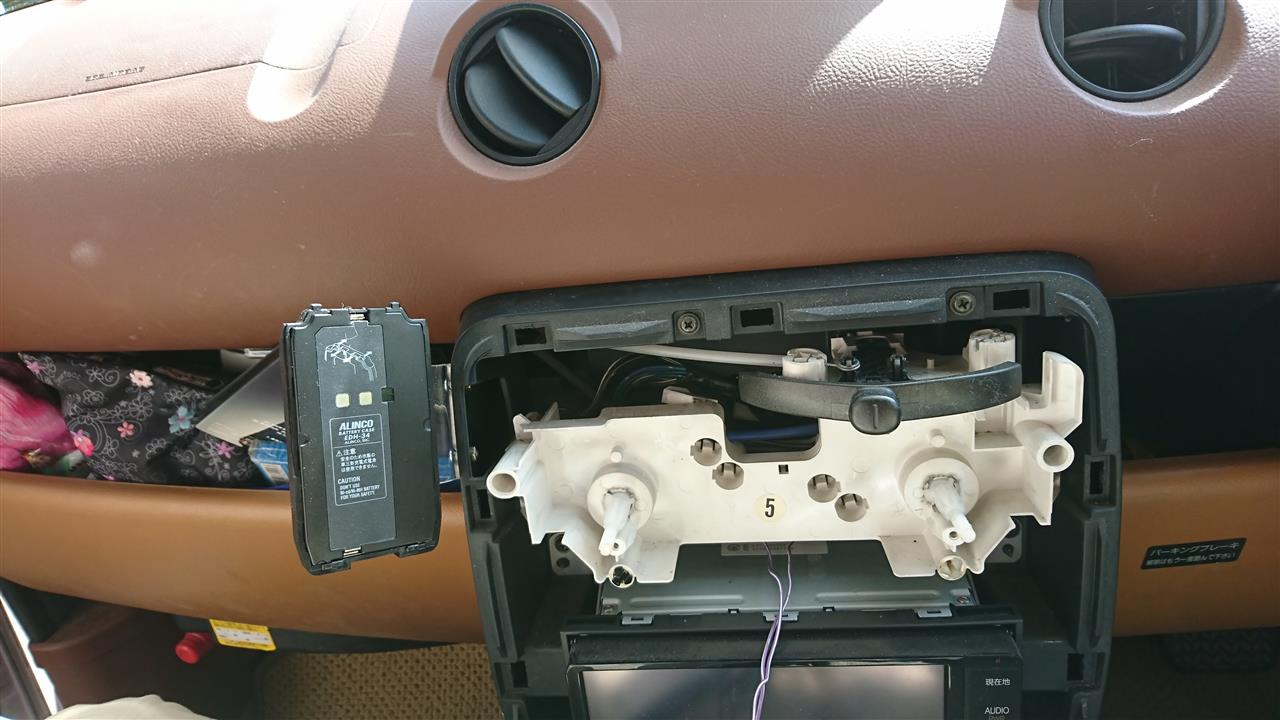

こんな感じで、乾電池パックを固定しました。

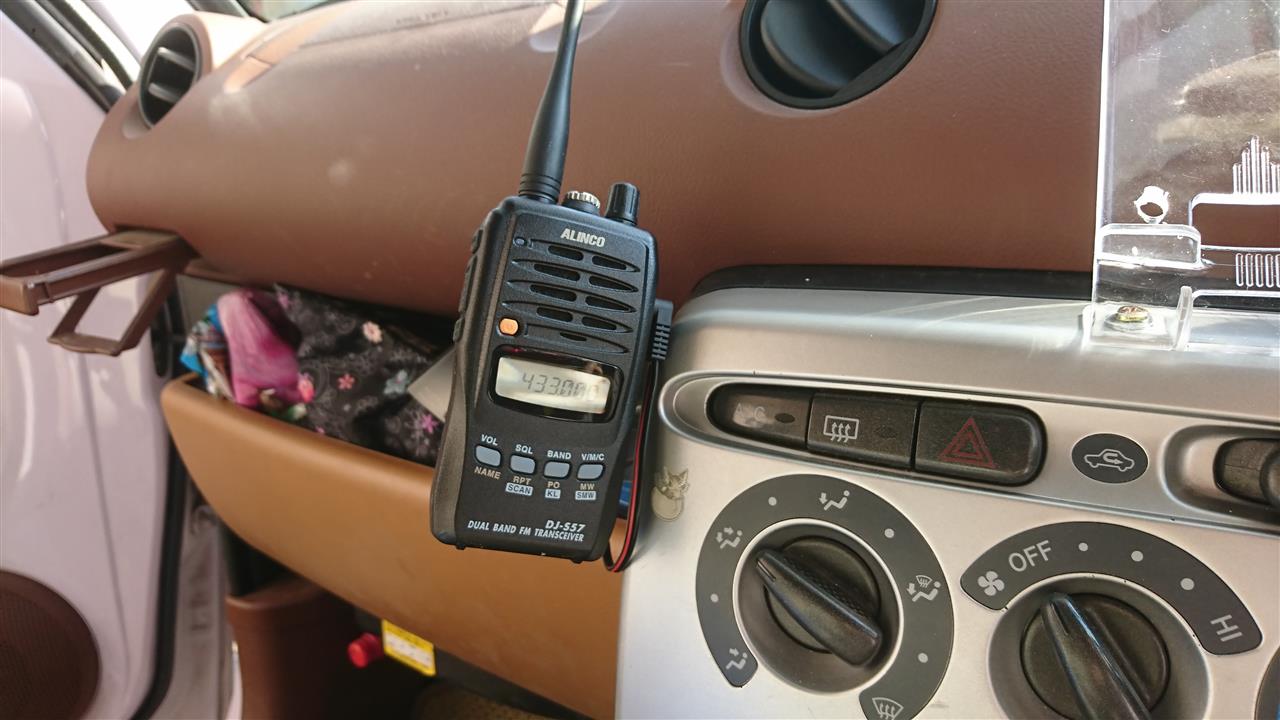

完成。

無線機本体は乾電池ケースから取り外すことができます。
リチウムイオンの電池パックを接続して簡単にハンディー運用も可能です。

ハンドマイクを付けたので運転しながらもQSOできるけど、思わぬ事故につながりそうなのでなるべくならしてほしくないです。

あとはちょっとしたアンテナが欲しいなと思っている今日この頃。
秋月で販売されている430MHzのマグネット基台ケーブル付きアンテナが安価でいいかな?と思っています。なるべく目立たないアンテナがいいなあと。

余談ですが、規制緩和により無線機に「免許証票」の貼り付け義務はなくなったそうですね。
移動局に免許状の代わりとして貼り付けされてきましたが、総務省のWEB上で無線局状況が確認できるようになったので3月31日をもって廃止されたとのこと。

まぁ、今までも、免許証票を貼り付けていたとしても末端のおまわりさんには電波法施行規則なんて
知る由もなく、必死に免許証票制度の説明してもポカーンで理解してもらえず。
「免許状を見せろ、免許の有効期間が書かれてあるはずだ」の一点張りで職質を受けたことがあります。 (-_-;
結局、深夜遅くに免パトに乗せられ、自宅(常置場所)に置いてあった免許状を見せに帰った苦い経験があります。(ちなみに免パトの後部座席にはチャイルドロックがをかけられていて、自分でドアを開けることができませんでした。hi)



ちなみに、嫁車はWiLL Viキャンバストップ。
2000年式ですので今年の6月で18歳の誕生日を迎えます。

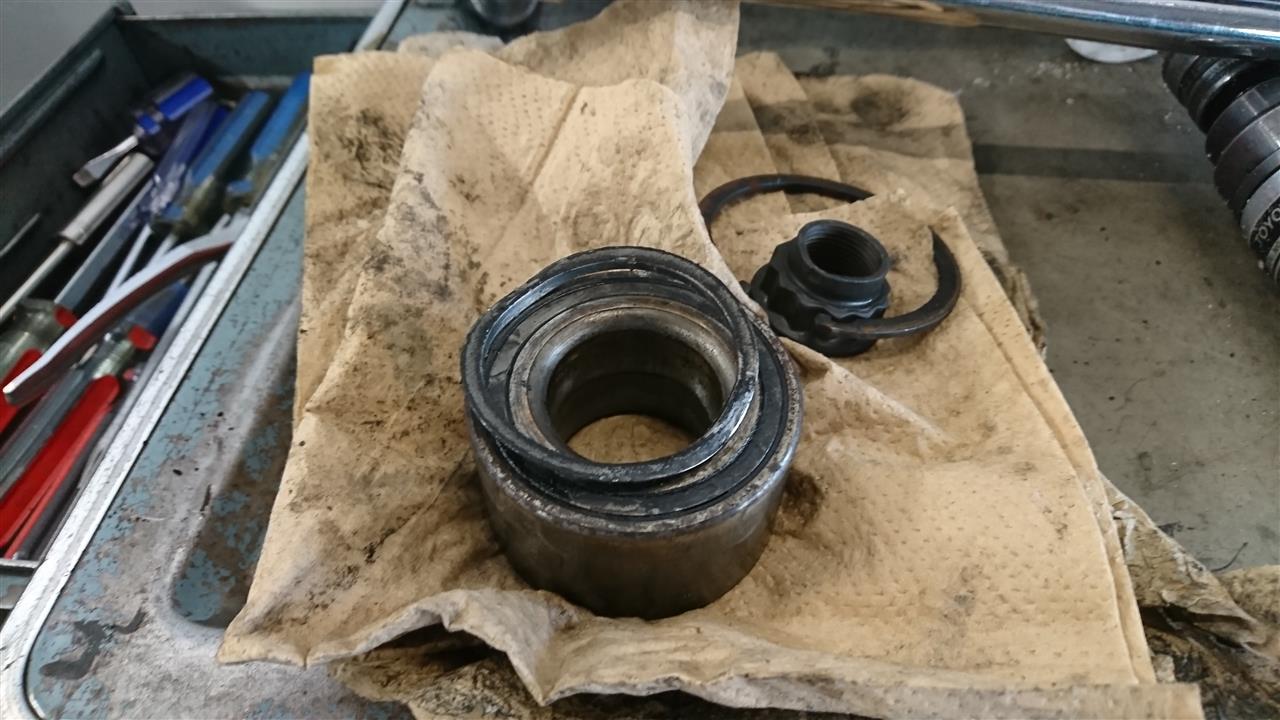

先日、右前からゴーゴーと大きな音がしていたのでハブベアリングを交換しました。
Posted at 2018/04/24 11:25:41 | コメント(1) | トラックバック(0) | 無線 | 日記
2018年03月22日 イイね!

電灯線引込み用ポールのアンテナ整備【7】


ステップドリルで簡単に16mmの穴が開きました。
ただ、しっかりとケースを持っていないとドリルが噛みこんでケースが回されるところでした。
あぶないあぶない。


端子盤の穴ふさぎのために基板をカットしました。


きれいにふさがりました。


現像に失敗した感光基板だったことは秘密です。hi



端子盤から配線をマイクコネクタに移植。
スイッチの配線もやり直し。


東芝スイッチの取り付け穴をホットボンドの黒で埋めます。


動作チェック完了です。

左側の電源スイッチはオリジナル通り下に倒すと「電源ON」です。
上から物が落ちてきたらONになってしまいますが、あえてオリジナルに合わせました。
Posted at 2018/03/22 16:35:03 | コメント(0) | トラックバック(0) | 無線 | 日記
2018年03月22日 イイね!

電灯線引込み用ポールのアンテナ整備【6】

長い間、放置プレイされていた「電灯線引き込み用ポールアンテナ」計画ですが、時間ができたのでローテーターのコントローラーをちょっといじります。



ハムショップに売られていたローテータコントローラ。500円なり。
動くかどうかわからないまま放置してありました。



電源スイッチだけ取り換えようかと中をばらしてみると、他のスイッチも補修したあとがあります。
スイッチのプラスチック部分が割れているので、細い配線を使って割れが進行しないように縛り付けているようです。

また左回転用スイッチのリターンスプリングも無いようで、跳ね返りがありません。



この機会にスイッチは全数取り換えます。
アルミ板で蓋をして、、、


スイッチを取り付けるべく穴あけ、、、



ついでに、ケーブル取り付けも端子をネジ止めするのではなく、マイクコネクタで簡単に脱着できるよう変更したい。

16mmの穴を開けたいけど、小さい穴からやすりでシコシコするのに疲れました。


・・・・ということでステップドリル購入してきました。2200円なり。
ステンの穴あけもできるコバルトハイスです。

ちょっと高くて躊躇したけど、これから快適に工作できると思ったら安いもんかな?



地元の部品屋さんでスイッチ3個と6Pマイクコネクタを購入。
全部で2000円ぐらいしました。通販ならこんなに高くないのでしょうが。
コントローラの値段よりも高くなってしまいました。orz

お昼ご飯を食べて続きをやりたいと思います。
Posted at 2018/03/22 13:35:20 | コメント(0) | トラックバック(0) | 無線 | 日記
