2018年01月16日 イイね!

7MHz QRP CWトランシーバ

最近、aitendoというお店で電子部品を通信販売で購入しました。

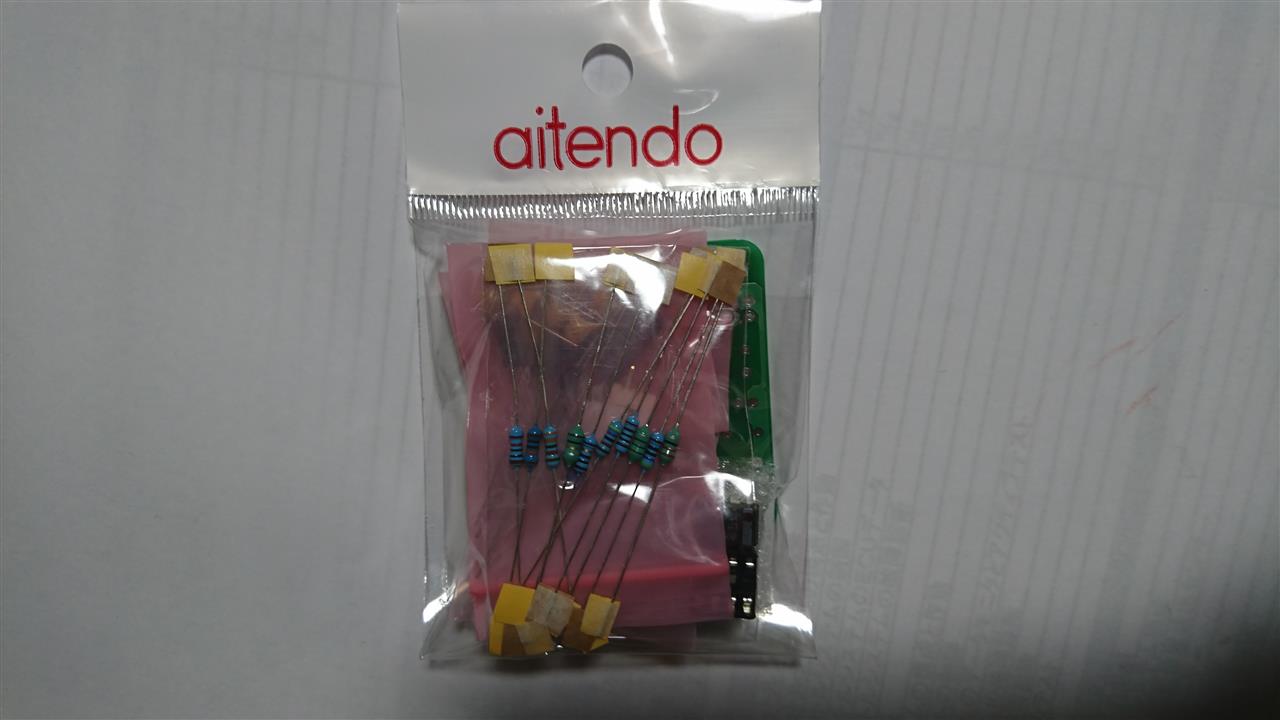

ついでに、このようなキットがあったので買ってみました。


無線電信トランシーバキット
7MHz QRP CWトランシーバです。

送信周波数は7.023MHz、受信周波数は7.023~7.026MHz
出力:0.8W(9V時)~1.2W(12V時)

お値段950円なり。

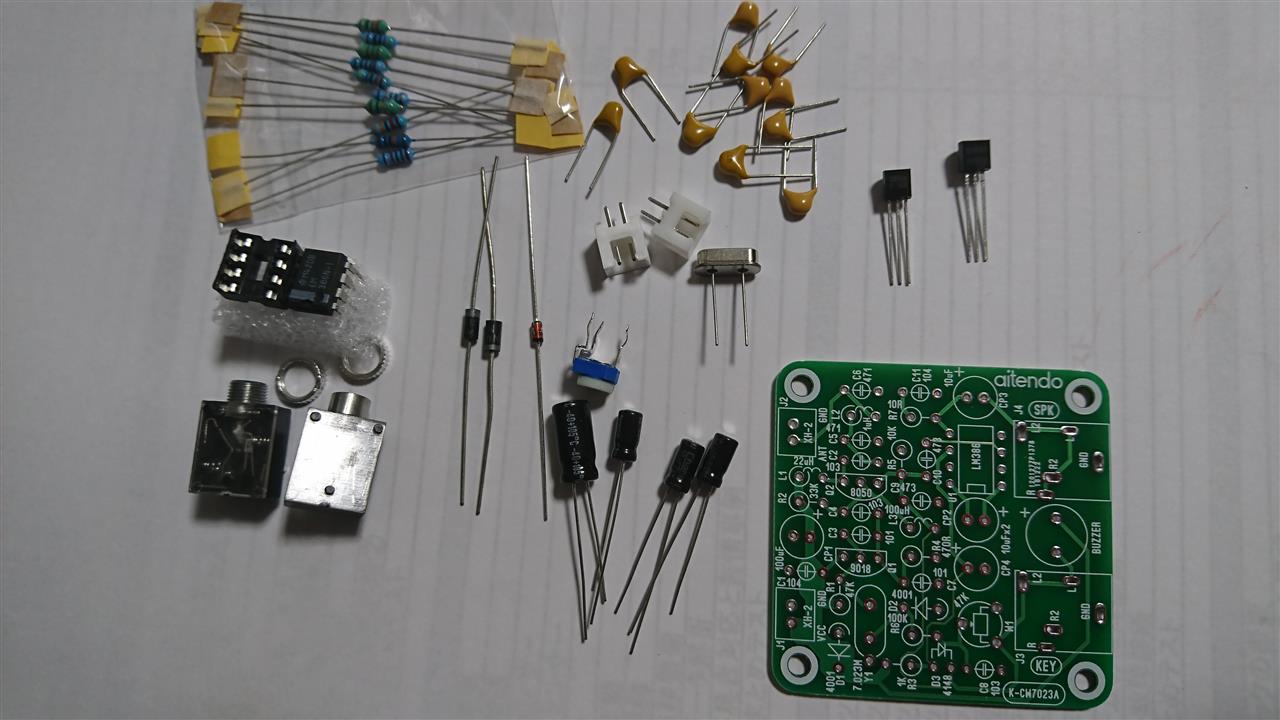

用意するものと言えば、電源と電鍵とアンテナだけで、あとは必要な部品が一式入っています。
S9018とかS8050とかいう見慣れないトランジスタが入ってました。

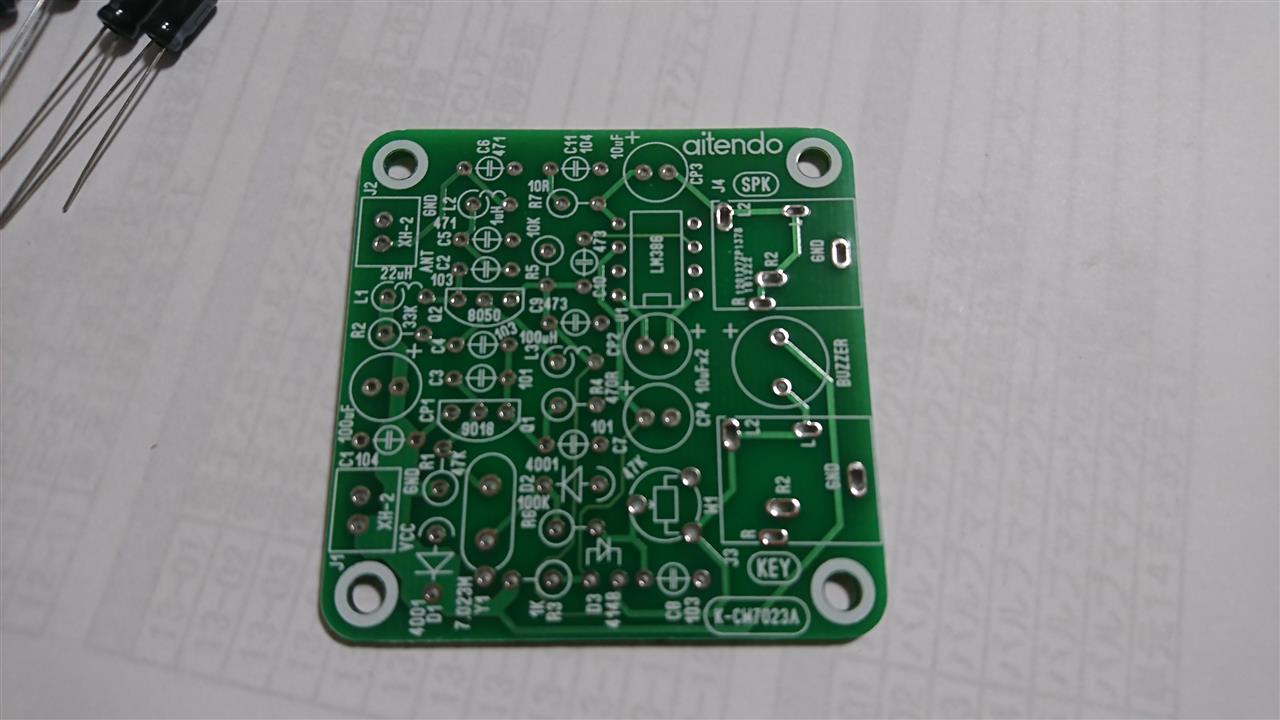

説明書が入っていないので、製作には基板上のシルクスクリーンを見ながら部品を配置していきます。
抵抗のカラーコードが読める人なら誰でも作ることができると思います。

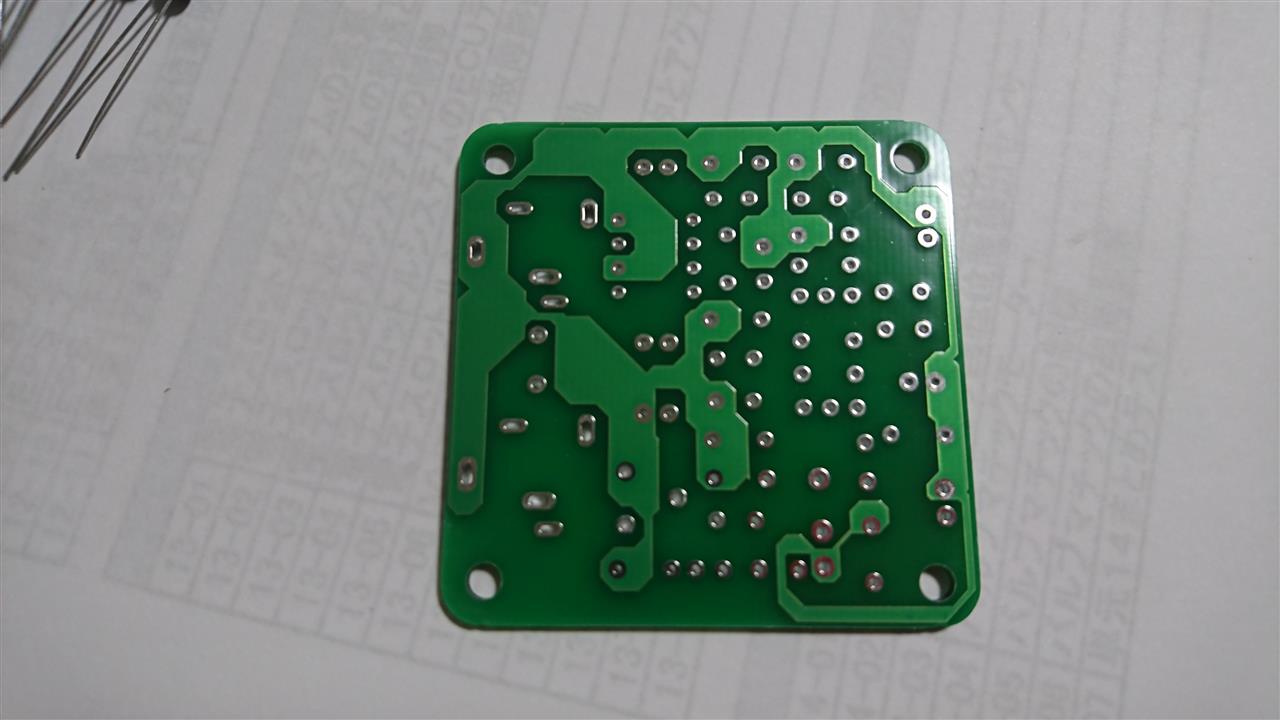

基板の大きさは50mmX50mmと小っちゃいですが、よく見るとスルーホールになっており、割と凝ったつくりになってます。


完成図はこんな感じ。(aitendoホームページから画像を拝借)


また時間ができたら作ってみたいと思います。
Posted at 2018/01/16 22:44:04 | コメント(4) | トラックバック(0) | 無線 | 日記
