ＡＬＬ　ＪＡコンテストは１０局にサービスしただけで終了しました。

さて、５０ＭＨｚビギトラですが、マイクを作りました。

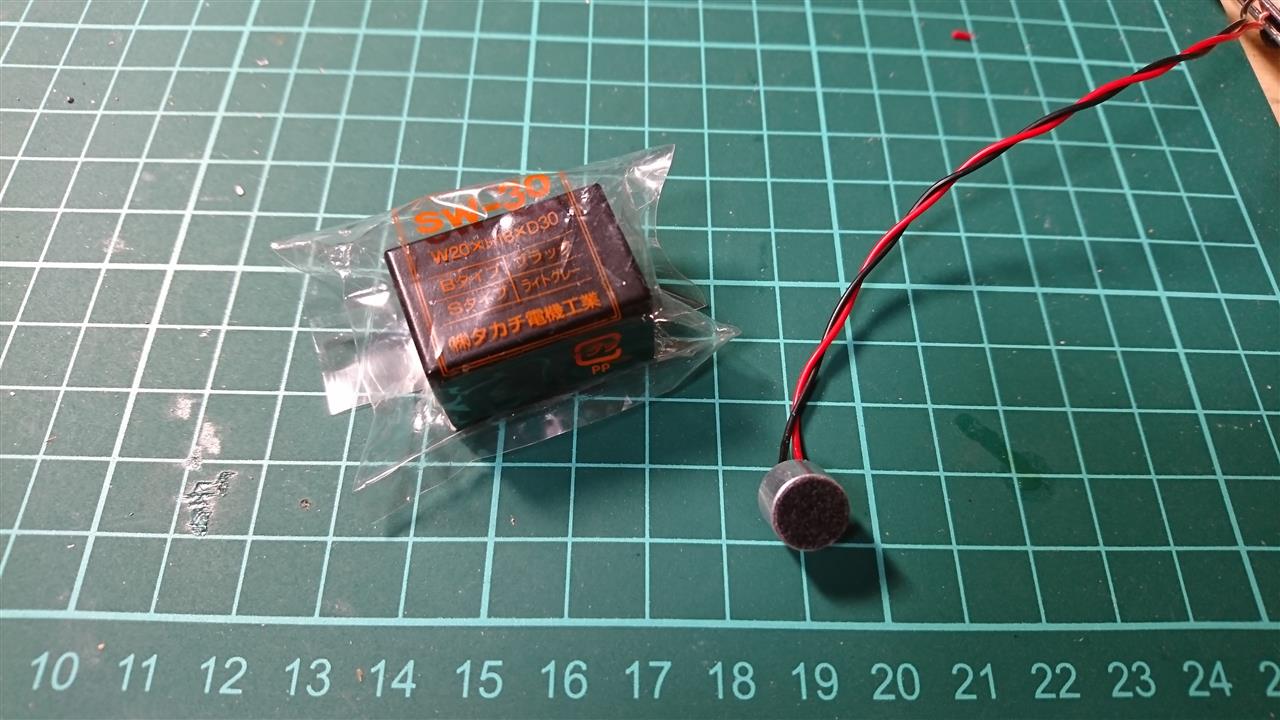

タカチのプラケース、ＳＷ－３０。
ＥＣＭと比べてみるとわかるように小さいケースです。
このケースにマイクを仕込もうと思います。


側面にＰＴＴスイッチ用の穴を開けます。
６ｍｍ開けてから、若干のヤスリ掛け。


正面にＥＣＭ用の穴を１ｍｍで５個開けました。


ダイソーのヘッドフォンから取ったプラグがあったなと出してみると、
ガーン！！
ステレオプラグに配線が２本。やられました。orz


他に何かないかジャンク箱を探っていると、ありました。

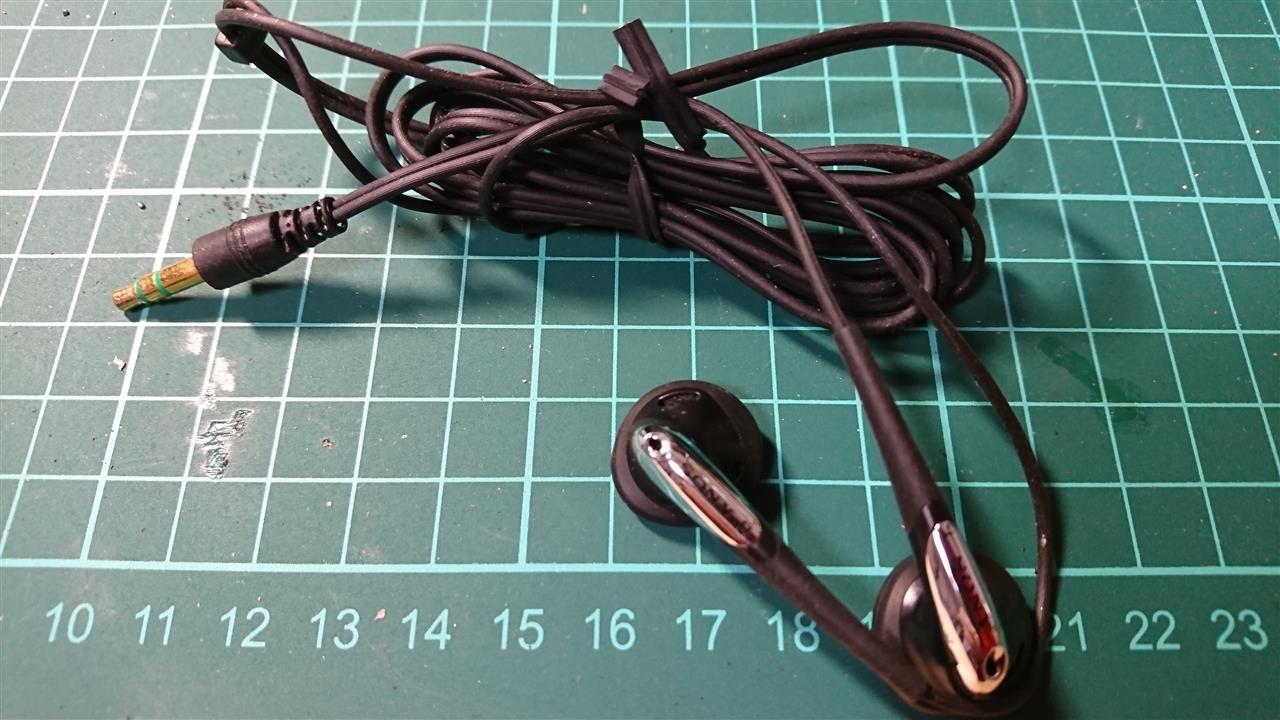

ＳＯＮＹのイヤホン。（未使用っぽい）
コードも柔軟性があってＦＢです。


中に組み込みました。
ＥＣＭの固定はホットボンド。


作った後に気が付きました。
ケースの切欠きは下面にするべきだった。失敗。
何も考えずに作ってしまいました。


基板の配置を変えたり、配線をやり直して、、、

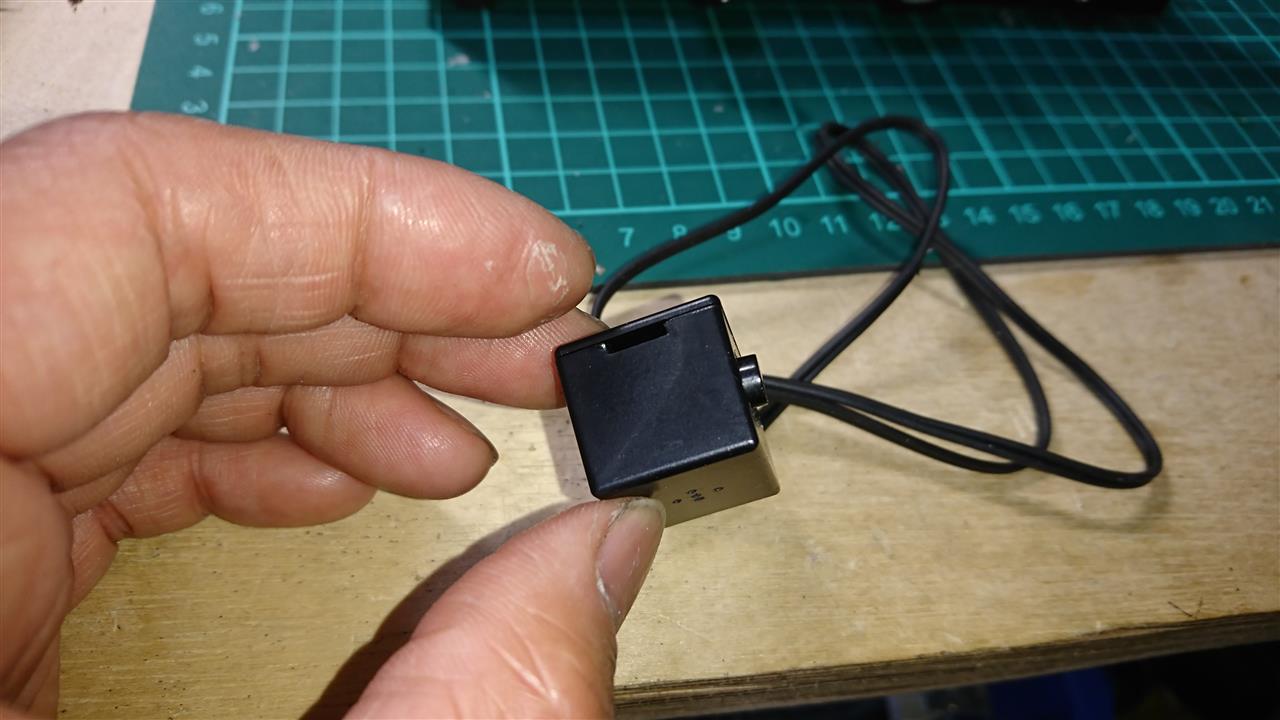

だいたい完成、送受信もＯＫです。
Ｅスポシーズンに間に合いました。（＾＾

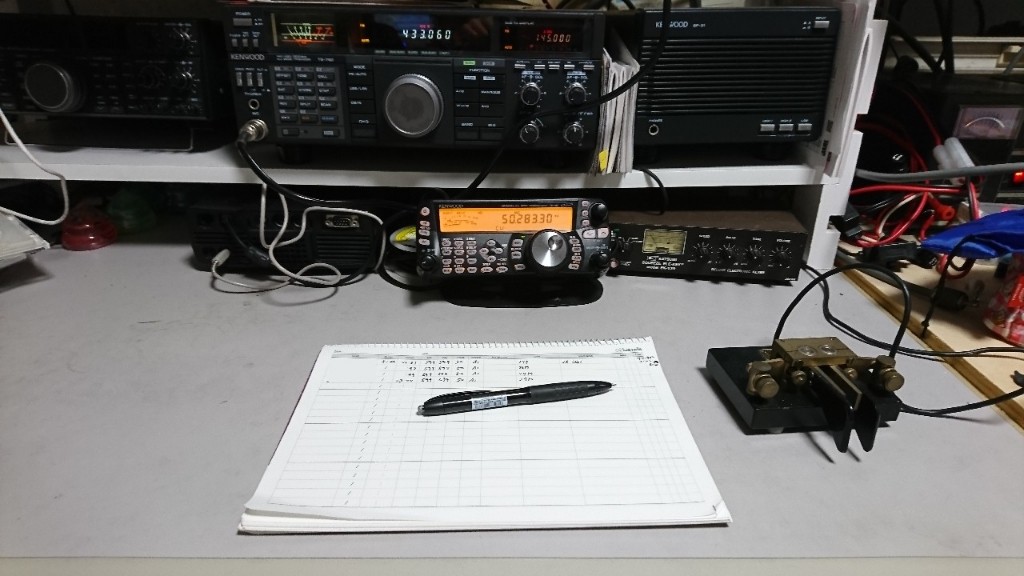

ＡＬＬ ＪＡコンテスト始まりました。

私は日曜日に子供の参観日があるため移動できず、家からのサービスです。

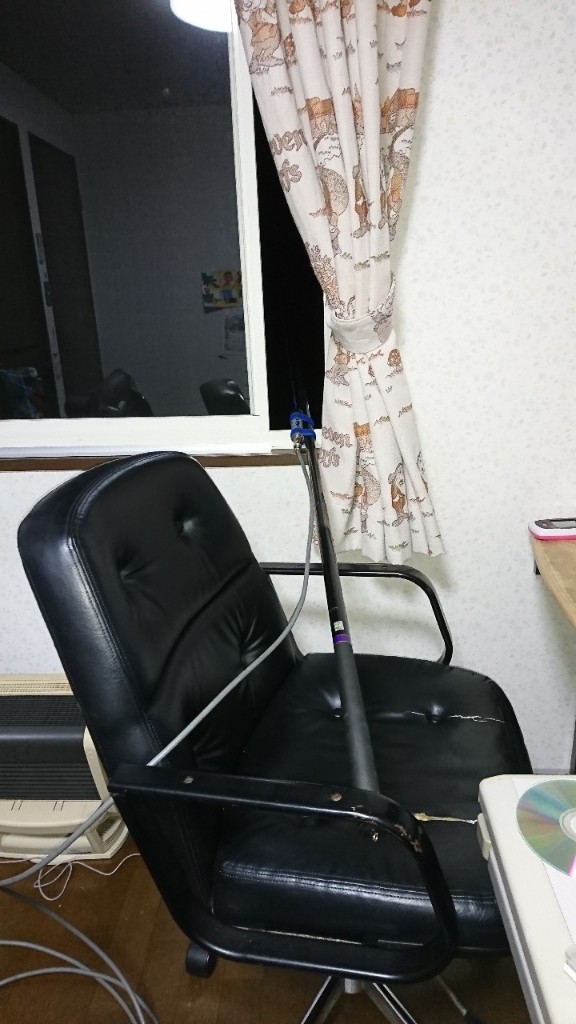

５０ＭＨzは窓から釣竿出してなんとか５局とＱＳＯ。

皆さん移動されているようで、昨晩山の上は寒かったと言っていました。

キリのいいところでブログを２分割にしました。



先日、コーナンプロでボルトを買っていました。
ドブ漬けのボルト＆ナットです。
サビよどんとこい！

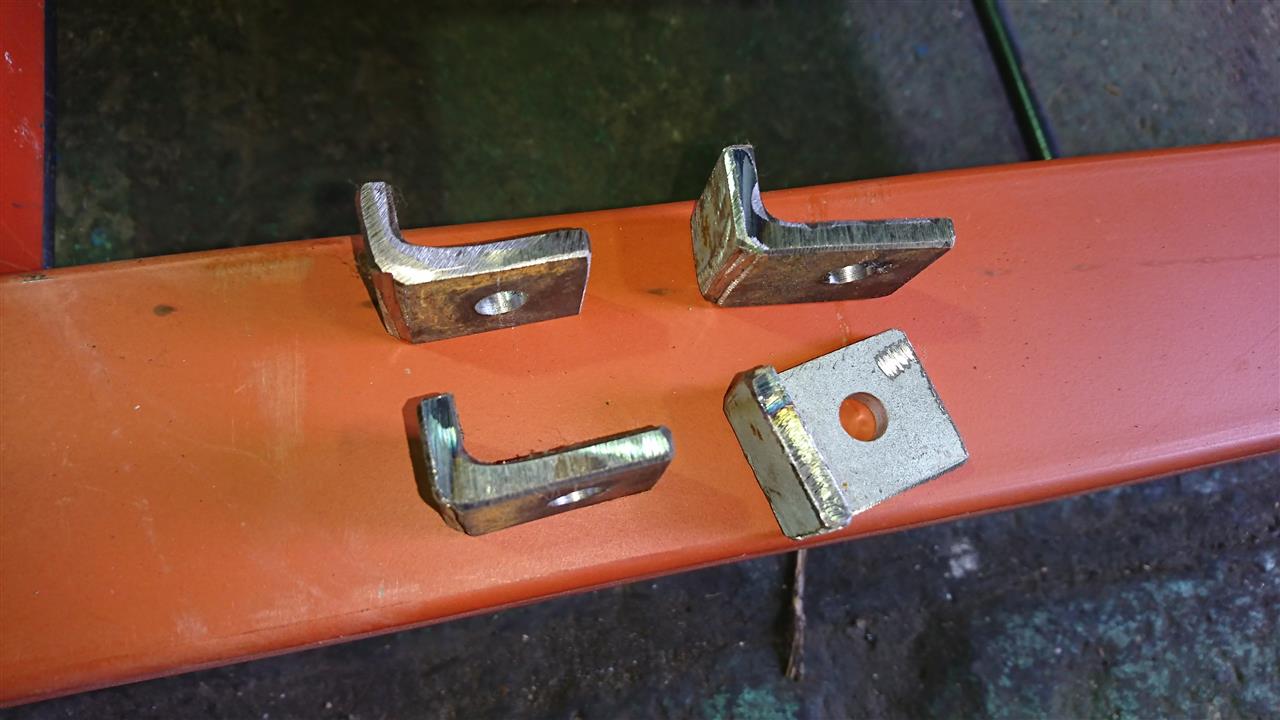

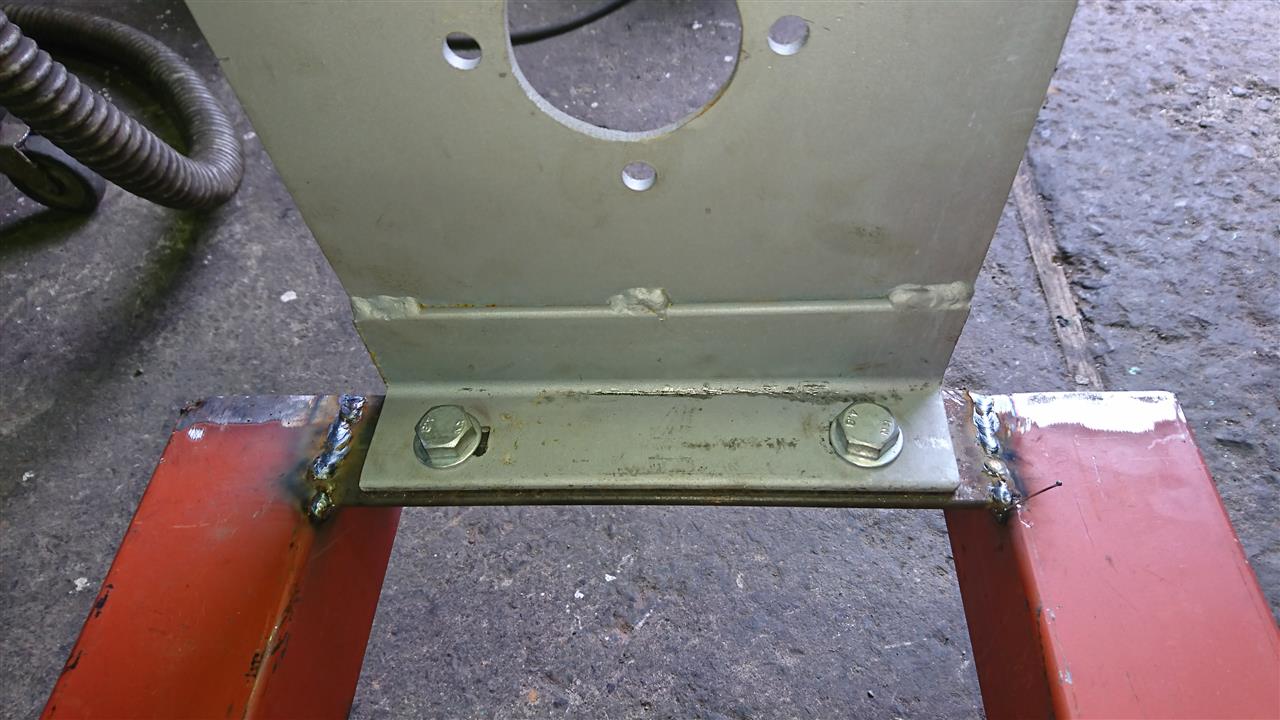

ローテーター基台のステー用のフランジを作りました。
Ｌアングルにボール盤で複数の穴を開けておいてから、高速カッターで切出し。
４個作りました。


適当なところに取り付け。

肝心のステーは適当な材料が無かったので保留。
またホームセンターでフラットバーを買ってこようと思います。

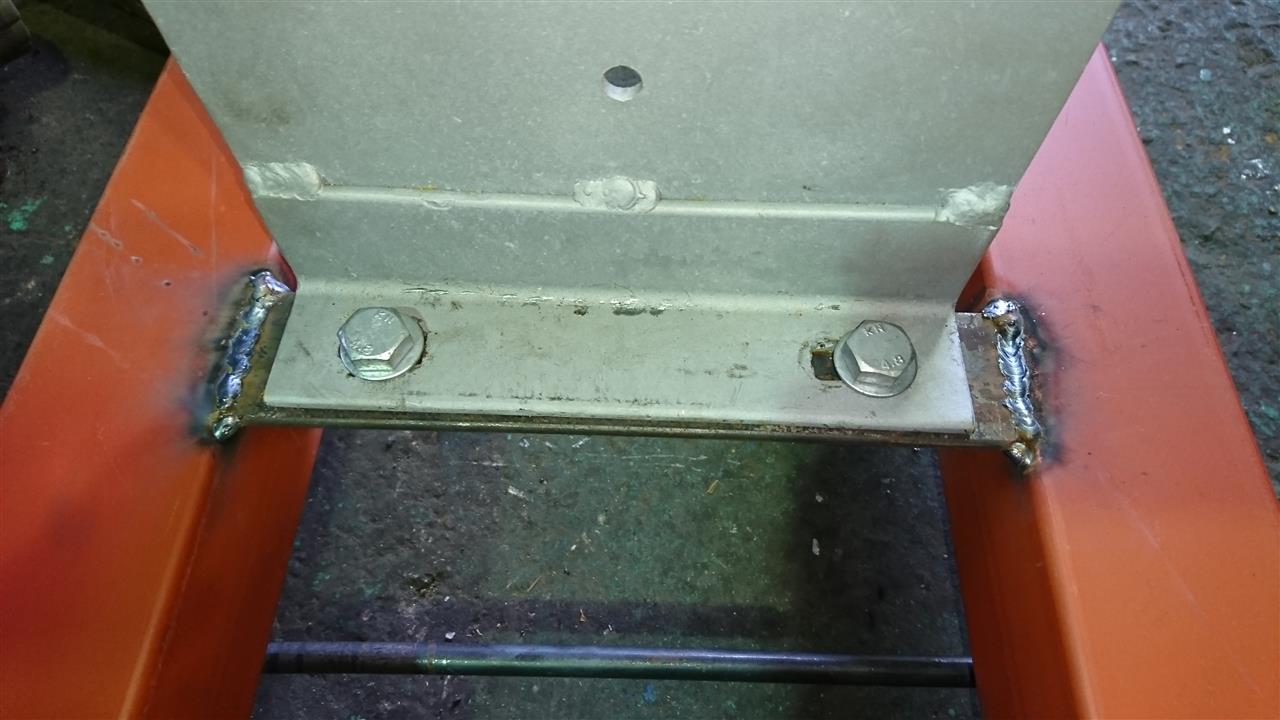

ローテータを取り付けてみました。
さすがに塗装するとイヤらしいぐらいピカピカになりました。


ローテーターとマストベアリングのセンターが合っているかはマストを付けてチェックする必要があります。
次回に持ち越しです。

とりあえず上の段のタワーは形になったので、下の段にかかります。

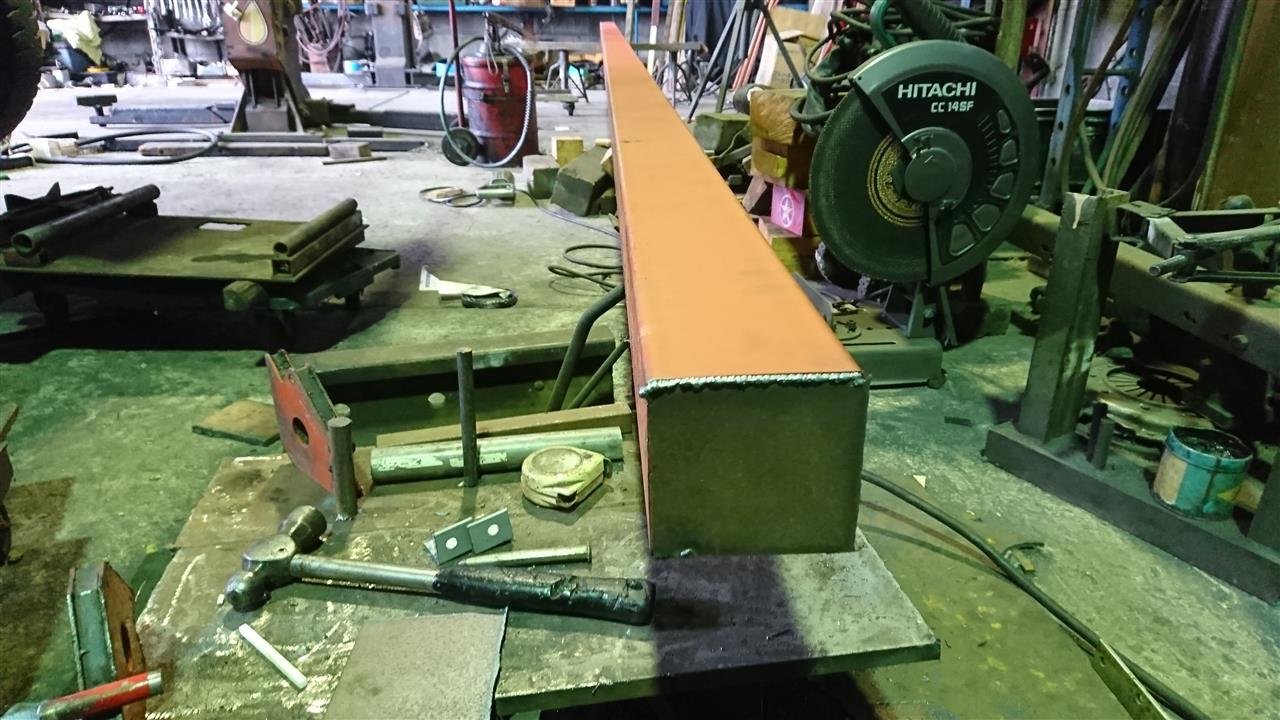

今度は１００ｍｍの角パイプを加工します。


２ｍｍの板をあてて、


ぐるっと溶接からの


サンダー仕上げ　×２

ここでタイムアップ。

さすがに邪魔になるので屋外に移動させて放置プレイ。
今回、亜鉛塗料（ローバル）の準備ができていなかったのでシャーシブラックを吹いておきました。

今日は休みでハシゴタワー作業をしました。

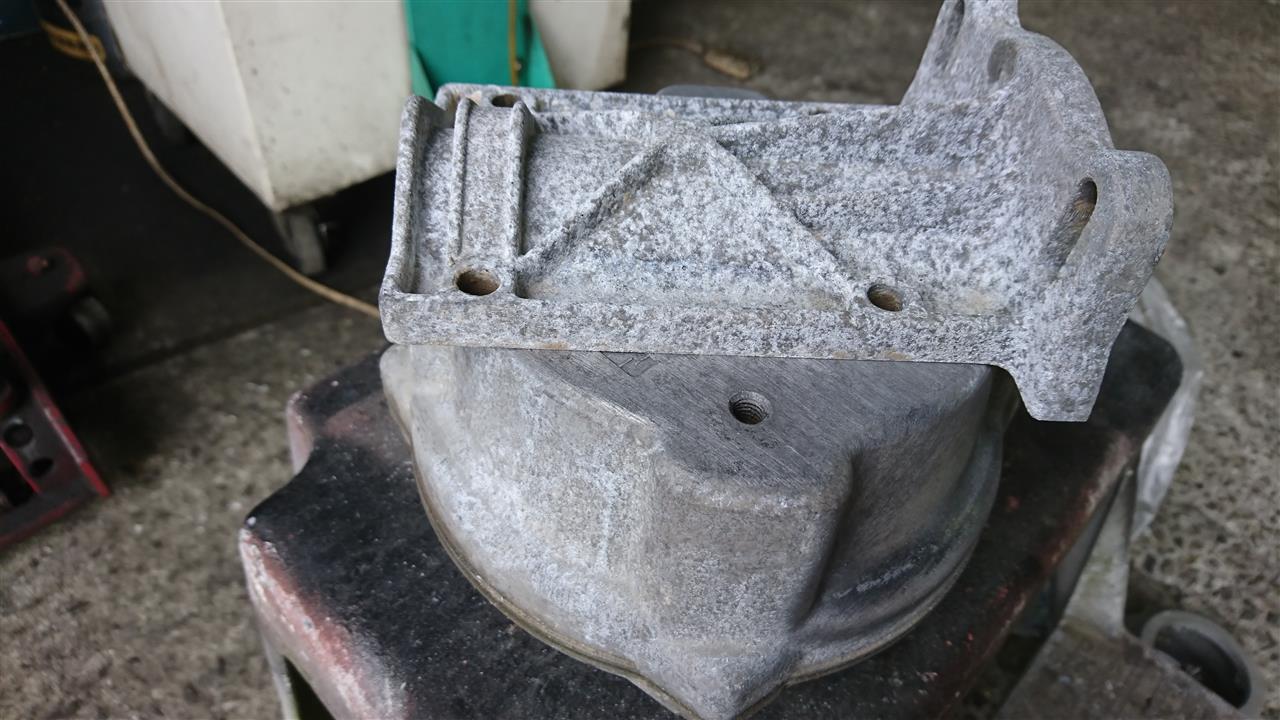

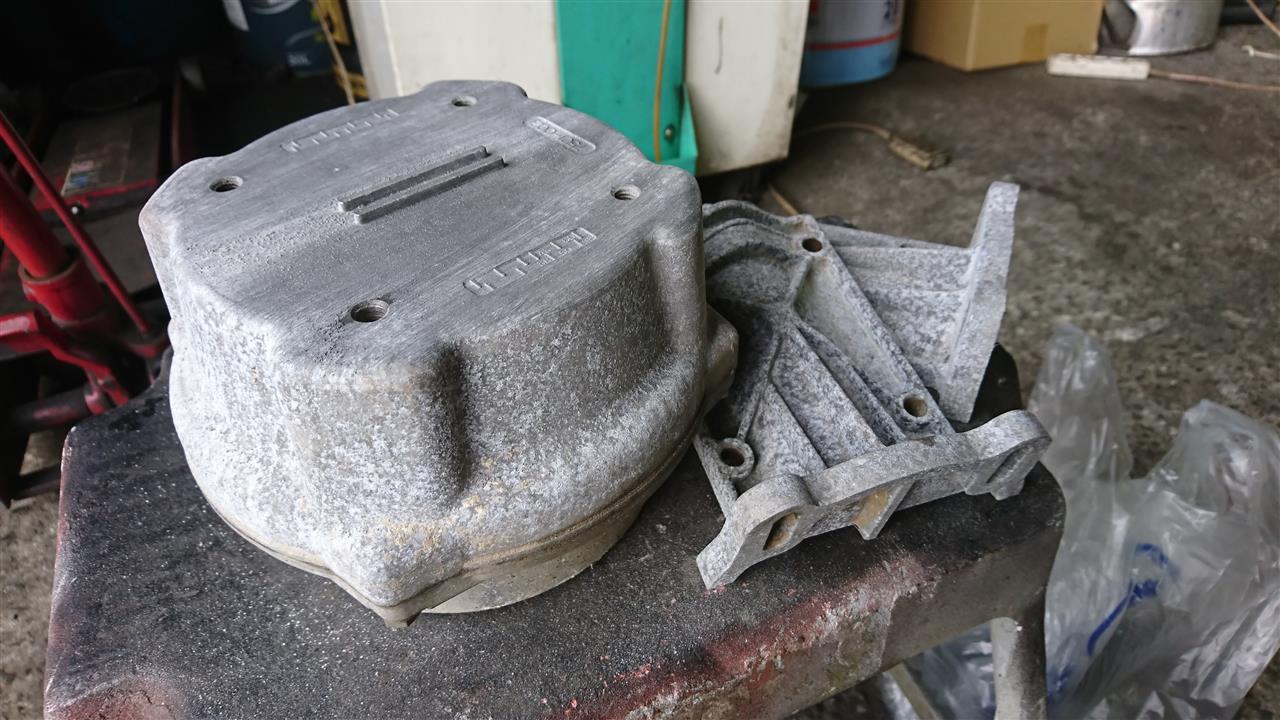

ヤフオクで入手した中古ローテーター。
ケンプロ製です。

長期屋外放置でアルミの白サビが吹いてザラザラです。
見ようによっては御影石のようで味がありますが、、、（＾＾；


ワイヤブラシとサンドペーパーでゴシゴシやります。
そこそこキレイになりました。


板金屋さんから教えてもらった「ミッチャクロン」
塗装前の下地として吹いておくことで、塗装の喰い付きが良いとのこと。
塗装が「ミッチャク：密着」してくれます。
なんだか小林製薬的なネーミング。ｈｉ

薄くスプレー２回塗りしましたが、ウエスに付けて塗り着けるだけでも効果があるそうです。


ホームセンターで買ってきたラッカースプレー（シルバー）４９８円なり
を塗ります。

板金屋さんが言うには、ラッカーはシンナーが飛んで粉が残るだけで色が付いているみたいなもので持ちが悪いとのこと。
使い切りのウレタン缶スプレーもあるそうで、これはスプレー内部で硬化剤と混ざる方式の物で長持ちするそうです。

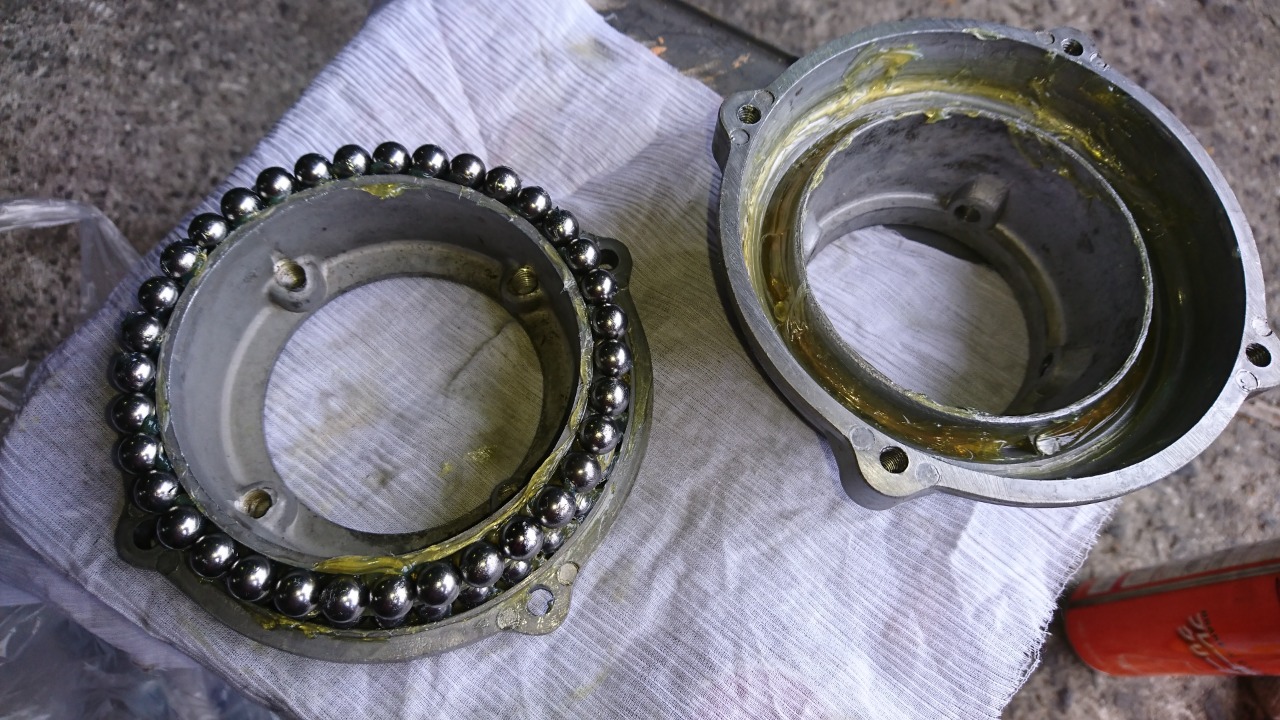

マストベアリングも分解清掃しておきます。


ベアリングボールは表面に若干の荒れがありました。
・・・が、気にせずそのまま行きます。

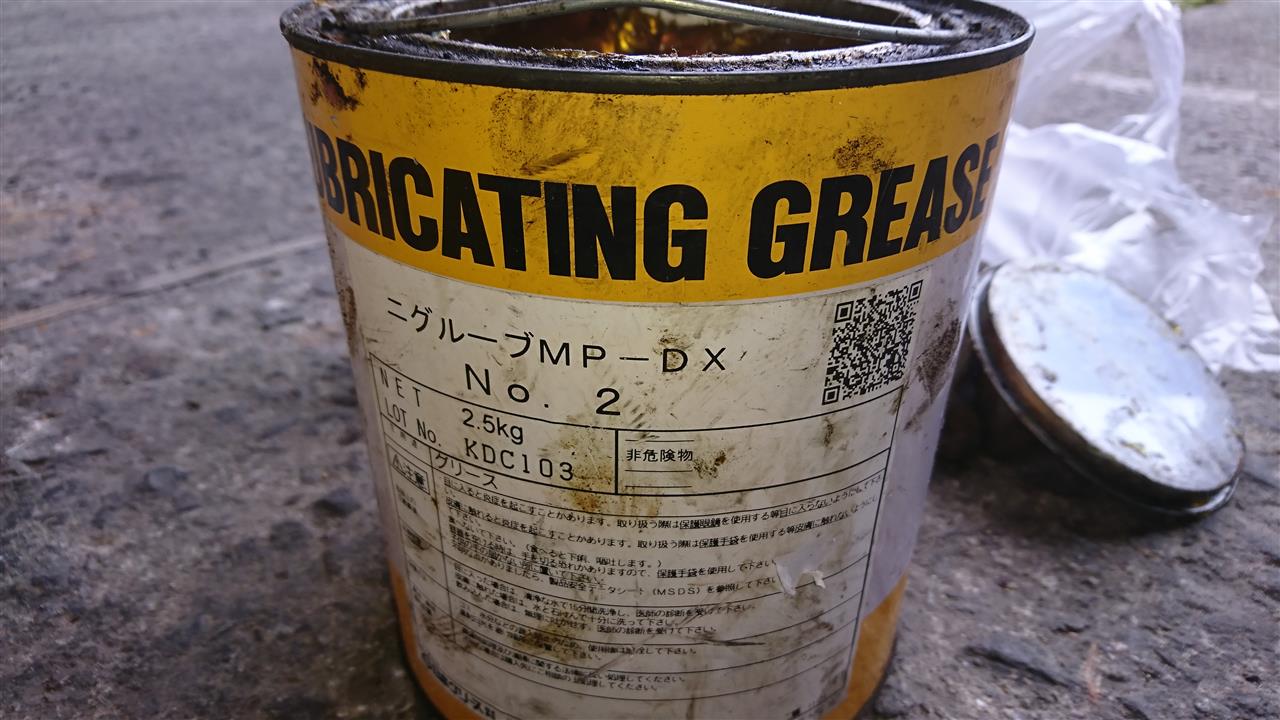

手近にあったＭＰグリスを封入。


組み付け後はスムースな回転になりました。（＾＾

今日はトランスバータの調整を行いました。

まずはＶＸＯの調整から。

ＶＸＯの出力側にＲＦチェッカーをあてて、２個のコイルを調整して出力が最大になるように合わせます。


一応、周波数カウンタでチェックします。

周波数も、３９ＭＨｚあたりの信号なのでＯＫ

次に受信感度の調整。
ＳＧからアンテナ端子に５０．２３０ＭＨｚの信号を入れ、コイル３個を廻して最大感度に調節します。

次に送信機の調整。
ＰＴＴ端子をショートさせて、リレーのカチカチを確認。

マイク端子に１ｋＨｚの信号を入れて、パワー計を見ながら５つのコイルを調整。
これを数回繰り返して出力最大に合わせます。
８０ｍＷぐらいでした。
ＴＳ－４８０でも受信できるし、とりあえず送信はいけそうです。
