YUPITERU Super Cat GWR73sdのGPSデータ（2020年4月版）を更新しました。

【データ更新件数：198】

公開交通取締データ (更新日: 2020/03/31）も更新しておきました。

当方が使用していた安価なAVセレクターとAC-SC3601の相性問題が判明したので、新しい切替スイッチ対応のAVセレクターの導入と、AC-SC3601用小型モニター取付により、当方的にある程度満足できる各種車外設置カメラ映像表示システムの構築ができました。　(^-^;

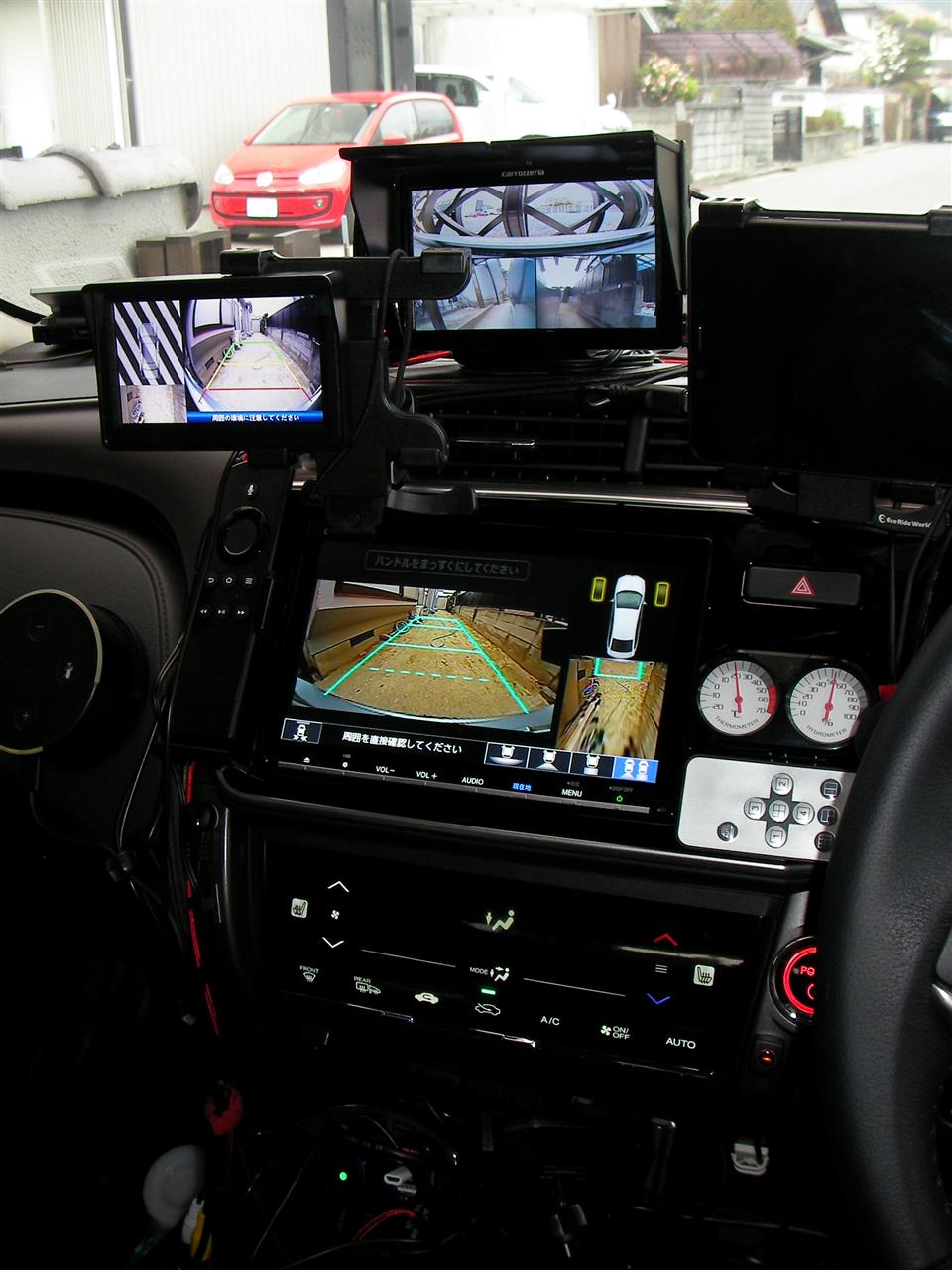

安全性の更なる向上のための車外映像表示システム全体像
AVIC-T77：左右サイドカメラ、フロントカメラ、AC-SC3601での疑似的なサラウンドビュー
4.3インチモニター：AC-SC3601での疑似的なサラウンドビュー
VXM-197VFEi：純正リアカメラ de あんしんプラス2（ダブルビュー）


バック時には、
AVIC-T77には、左右サイドカメラ、フロントカメラ映像他4画面分割器VD-702GRのリモコン、データシステム(Data System) AVS430用切替スイッチ TSW002で映像切替が可能
左4.3インチモニター：左サイドカメラ映像
中央4.3インチモニター：AC-SC3601での疑似的なサラウンドビュー

VXM-197VFEi：純正リアカメラ de あんしんプラス2（ダブルビュー）
を参照できるようになりました。

当方は、加齢に伴う心身・注意力の減退を少しでも本システムでカバーできればと考えています。　(^_^;)

自分用の記録です。

MapFan.net地図更新（20200306）
本サービスは20200331で終了です。



中国エリア
なし

広角で画質の良いフロントカメラを追加で増設しました。
これでどうだ～　の4画面分割器を使用してのモニターでの4カメラ｛左右サイド、フロント、リア（バック）｝4分割表示完成！
もちろん、各カメラ個別でも表示できますが、4画面分割器 VD-702GRのリモコンで切り替える必要があります。
もしくは、オート表示で切り替え。
なお、リア（バック）は、他カメラと異なり常時稼働ではなく、バックランプから電源を取っていますので、セレクターをR（リバース）にいれないと表示されません。

2分割（追加フロントカメラ、リアカメラ映像）


3分割（追加フロントカメラ、左右サイドカメラ映像）


個人的に遊びで何となくやってみたかっただけで大意はありません　(^_^;)

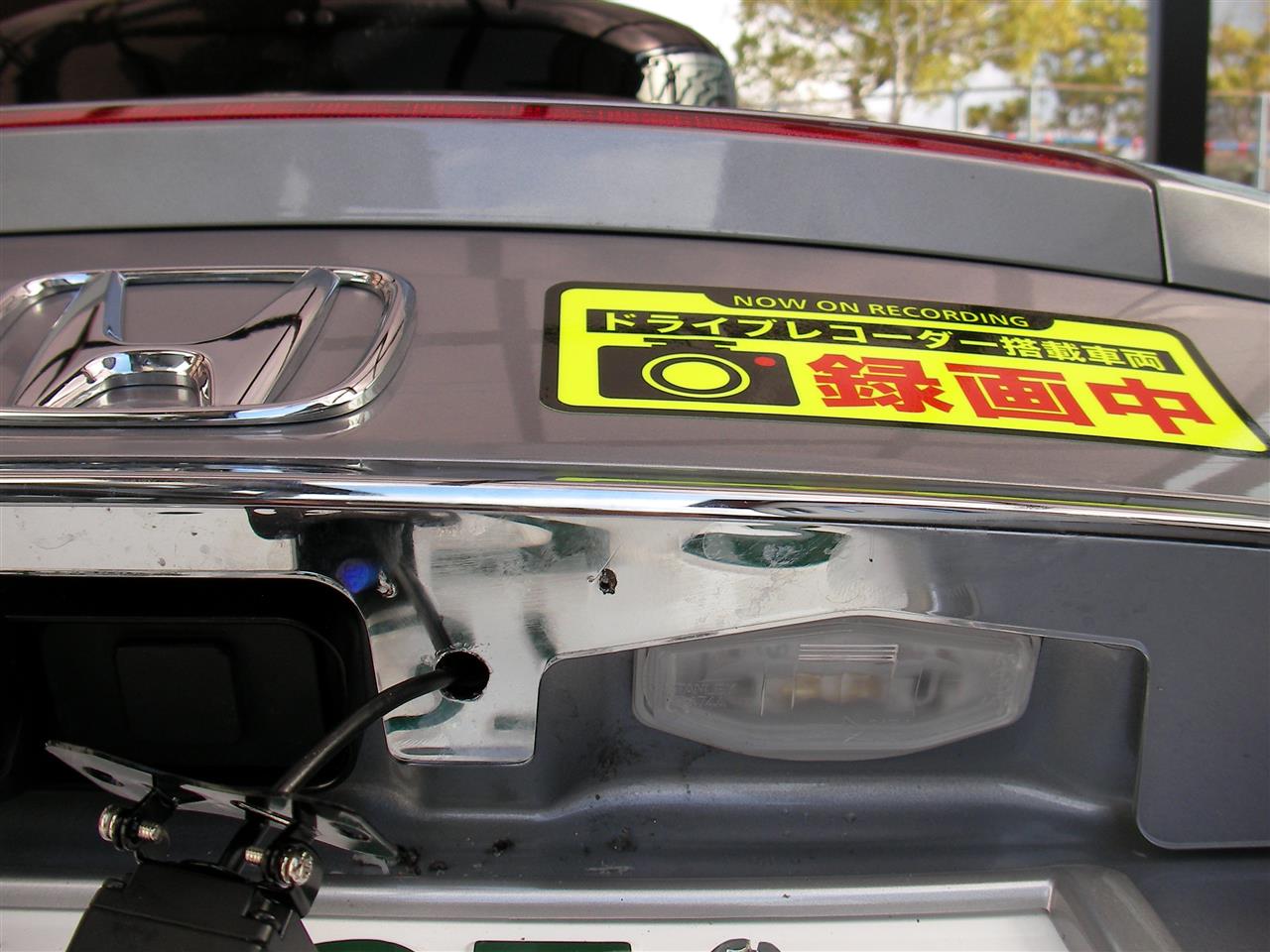

グレイスで簡易サラウンドビュー実現のために2台目のリアカメラシステムとして選定した「ATOTO AC-SC3601シングルカメラベースのサラウンドビューリアパーキングシステム、パノラマ画像を使用したステッチ技術 - 周囲の鳥瞰図、簡単な取り付け」のDIYでの取付ができました。
前車アクシオでも避けてできなかったバックカメラのDIYでの取付ができましたので、DIYの経験値が少し上がったと思います。　(^_^;)
トラックリッドへの穴開けで、細身ドリルの刃を3本も折ってしまいましたが、良い経験になったと思います。


AVIC-T77へのバックカメラ表示例


2台のリアカメラシステム構築例
AVIC-T77：AC-SC3601
VXM-197VFEi：純正リアカメラ


これで、AC-SC3601のキャリブレーションクロスでの校正が完了すれば、当方念願の簡易的なサラウンドビューシステムが比較的安価に構築できそうです。
